项目背景
随着智能手机摄像头向多摄、潜望式及高像素方向演进，镜头模组（CCM）的内部组装与点胶工序对生产节拍（CT）和微米级定位精度提出了极高要求。华东某知名 3C 电子代工龙头企业在其摄像头模组组装产线上，原先采用“传统转盘分割器 + 多台单工位点胶机”组合。
随着工位增加至 16 个以上，传统圆盘分割器的尺寸急剧膨胀，占用大量洁净室空间；且工位间转移抖动大、等待时间长，生产节拍停滞在 3.5 秒/件，成为限制产能提升的瓶颈。
技术挑战
洁净度与低振动：百级洁净室环境要求输送系统绝对不能有粉尘与油污飞溅，且移动过程需极度平稳，防止未固化的光学胶水挂壁或移位。
高密度工位与空间限制：洁净室每平方米建造成本高昂，要求在长度 3.5 米以内的机架上容纳 18 个包含视觉检测、自动点胶、UV 固化及锁螺丝的完整工序。
高精度与无间隙锁紧：伺服驱动虽然能实现高速移动，但在进行微米级点胶和精密装配时，皮带或链条的微小弹性形变会导致胶点偏移，影响成品率。
解决方案

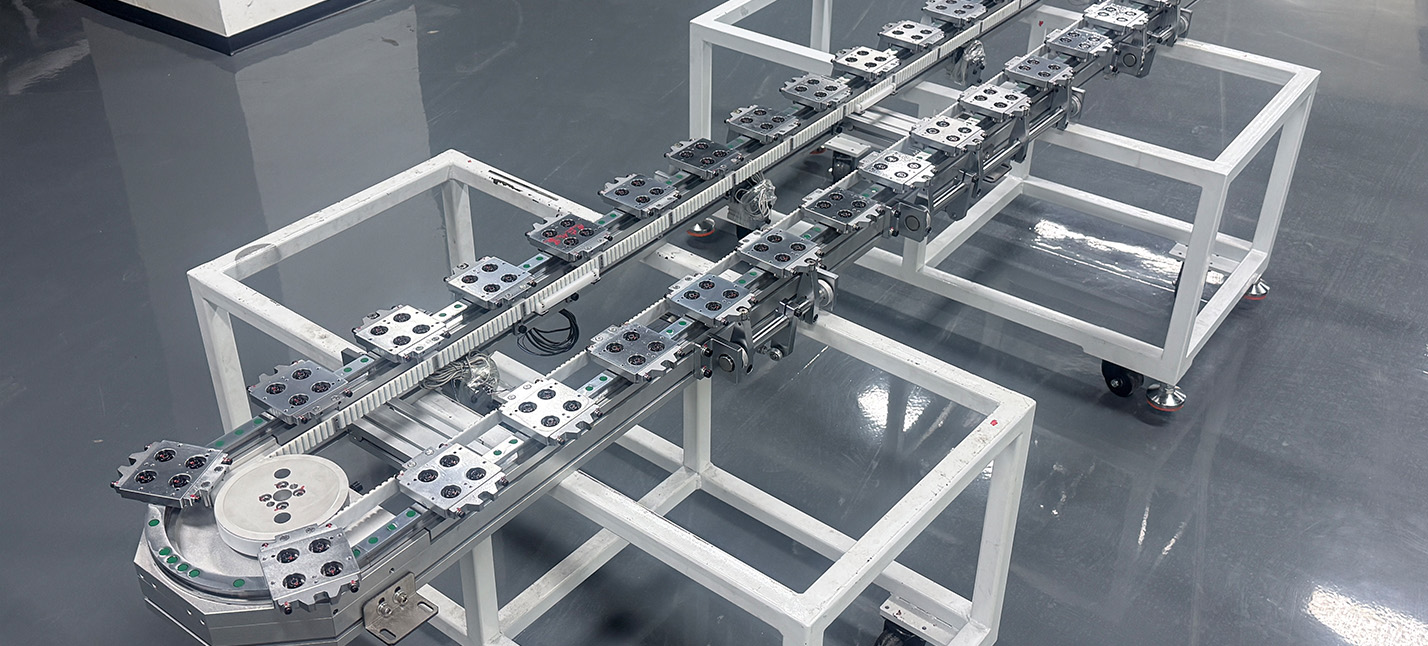

综合考虑工位密度与极平稳输送的需求，项目团队引进了椭圆同步带驱动环形导轨系统（配无间隙滑块锁紧机构）。
椭圆紧凑闭环布局：采用 R300 的精密弧形段与 3.2 米直线导轨组合，构建椭圆闭环传输线，直接在闭环两侧布置 18 个自动化工作站，空间利用率提升 60%。
钢丝增强同步带 + V 型自洁滚轮：采用无间隙高拉力同步带驱动固定中心距滑块，线速度设定为 1.8m/s，平稳无振动。配合全密封带刮灰盖的 V 型滚轮轴承，实现低磨损、零粉尘运行。

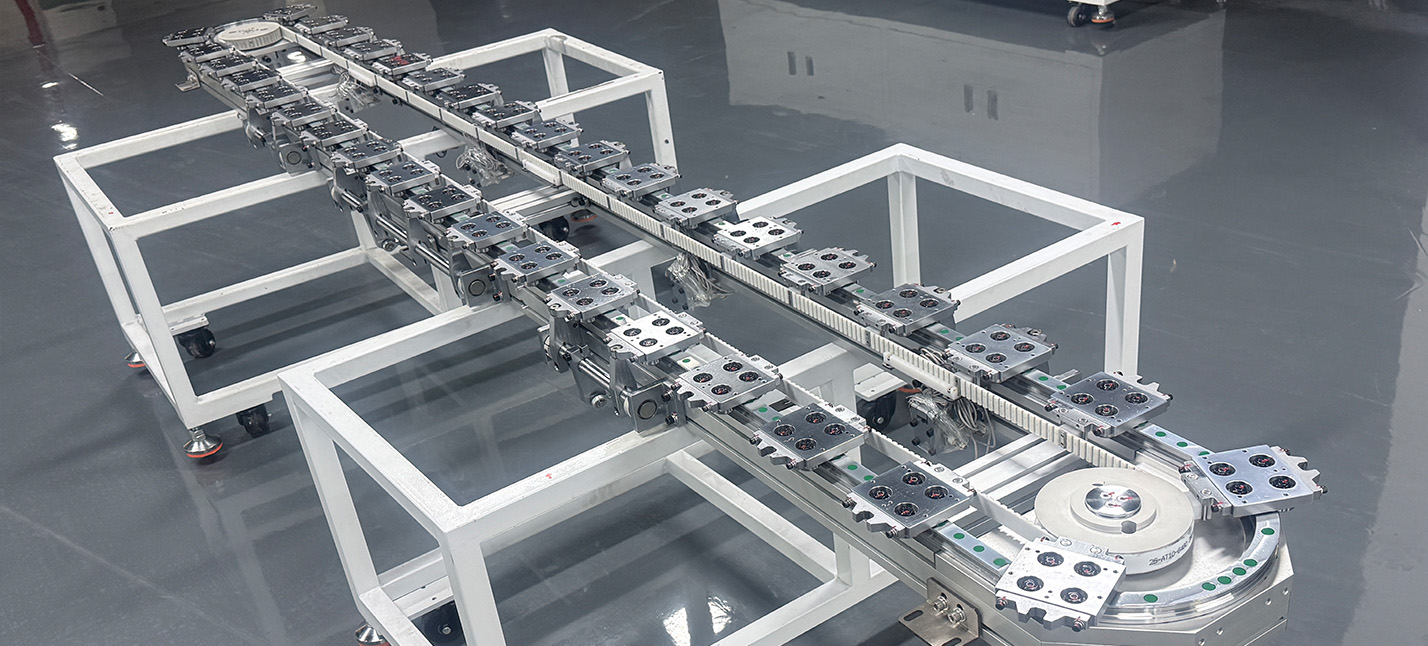

二次气动锁紧机制：滑块通过伺服同步带快速运送至点胶工位后，工位自带的气动锁紧销瞬间咬合滑块上的淬硬定位孔，彻底消除皮带弹性，将工位刚性重复定位精度提升至 ±0.05mm。
实施效果
生产节拍大幅缩短：工位间转移时间从原先的 1.2 秒缩短至 0.3 秒，单件产出节拍（CT）由 3.5 秒降至 1.6 秒，整线产能提升 118%。
点胶一次合格率（FPY）提升：得益于二次锁紧机构的刚性锁定与无振动平移，胶点溢胶及偏位不良率下降 85%。
洁净室占地面积精简：相较于原先多台分割器串联方案，新系统节省厂房面积达 45%。
常见问题解答
Q1：在百级无尘洁净室中使用同步带环形导轨，如何防止皮带磨损产生微尘？
答：我们采用凯夫拉线芯或镀锌钢丝增强的聚氨酯（PU）无缝同步带，带齿表面包裹低摩擦尼龙帆布，摩擦系数极低且不掉屑。结合 V 型滚轮轴承的防尘刮片，可完全满足百级洁净室（Class 100）标准。
Q2：如果点胶工位发生误操作或工件卡死，会损坏高昂的机械手与导轨吗？
答：不会。滑块上集成了机械过载脱扣保护机构。当受到的异常阻力超过设定阈值时，脱扣销会自动与同步带传动块脱开，电机空转报警，从而零损伤保护导轨、夹具及机器人末端。
