吊装式矩形环形导轨输送线系统革新了航空航天座椅装配流程

项目背景

航空航天座椅装配工序多，包含骨架预装、功能件安装、扭矩拧紧、气密检测等多道工艺，产品安全等级要求严苛。原有地面流水线占用大量车间平面空间，工位布局拥挤，零部件转运易发生磕碰，人工转运定位误差大，多规格座椅混线生产换型周期长。客户寻找环形导轨输送线方案，希望释放地面作业空间，搭建多工位闭环装配产线，实现座椅装配全流程流转与质量追溯。

技术挑战

1. 采用吊装安装模式，整套轨道悬挂于车间顶部，对环形导轨整体刚性、抗偏载能力提出高要求，工装承载座椅工件运行不能出现晃动。

2. 航空座椅装配精度要求高，装配拧紧工位需要稳定重复定位，定位偏差会直接影响座椅安全性能。

3. 矩形闭环轨道四个转角为圆弧拼接结构，吊装状态下滑座经过转角需保持平稳，不能出现卡顿、跳轨。

4. 产线需要兼容多款不同型号航空座椅混线生产，工装快速换型，适配柔性制造需求。

解决方案

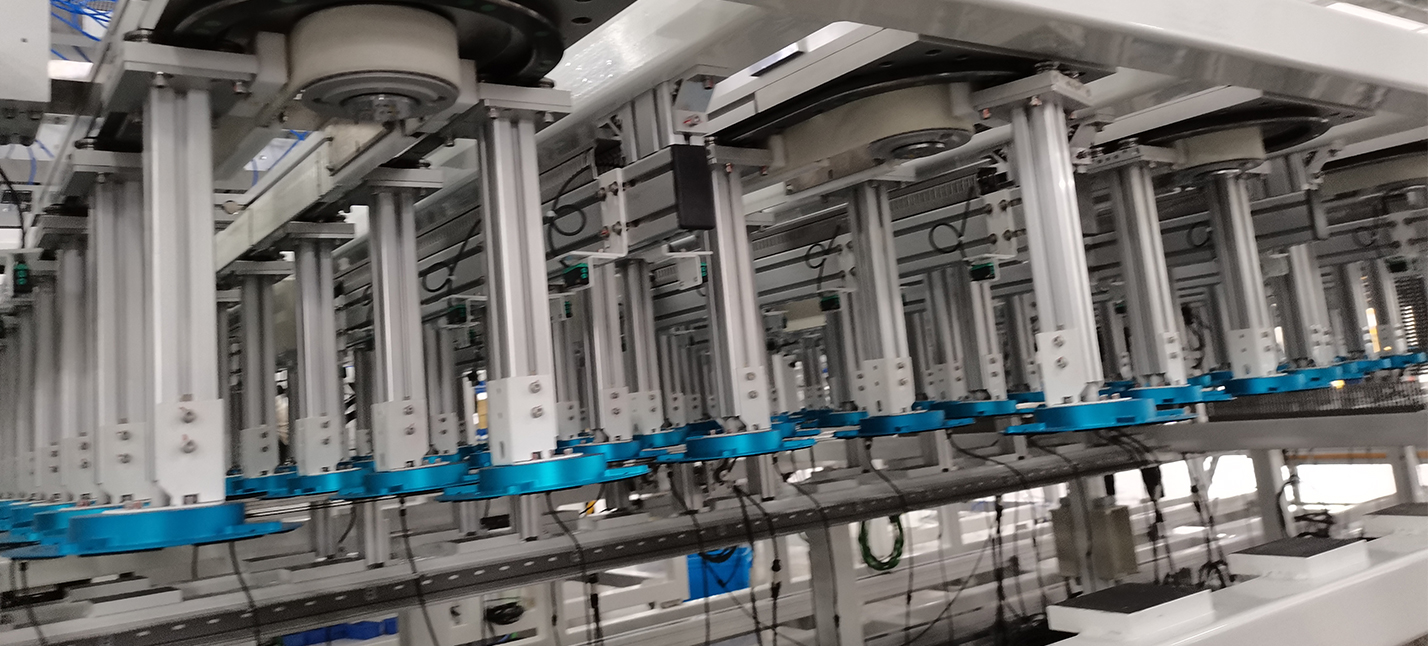

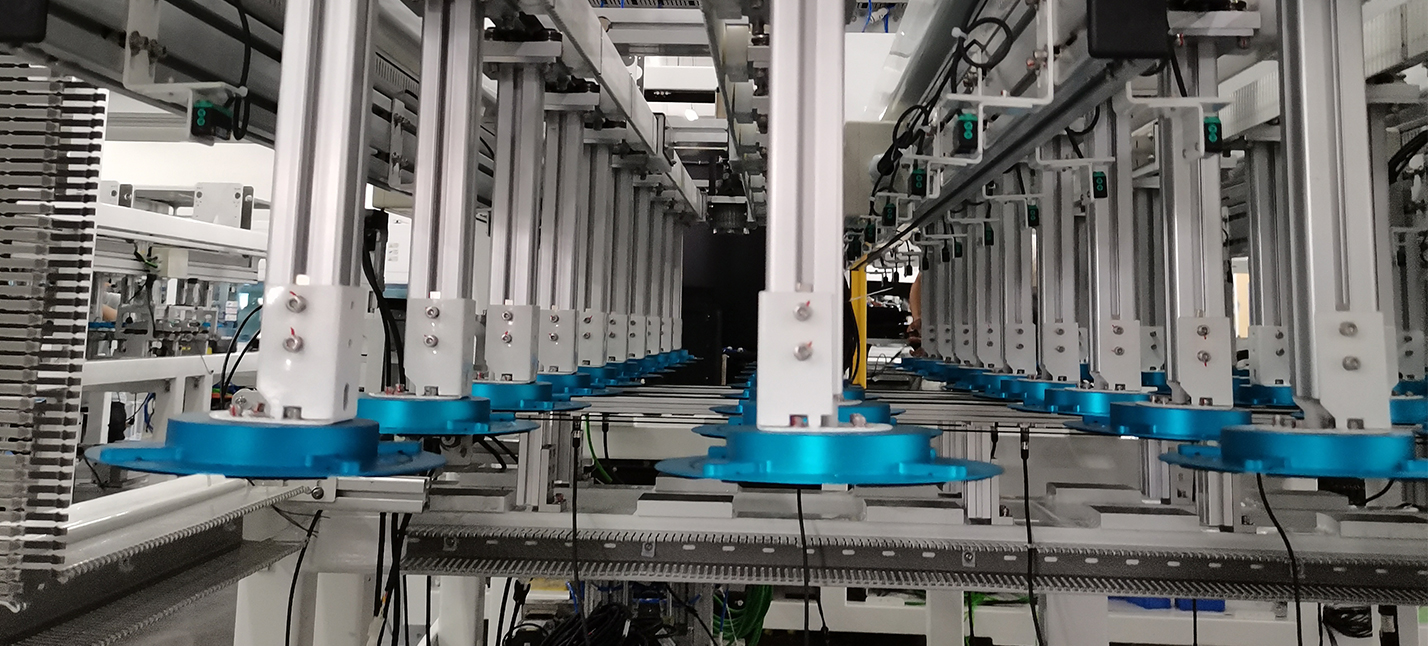

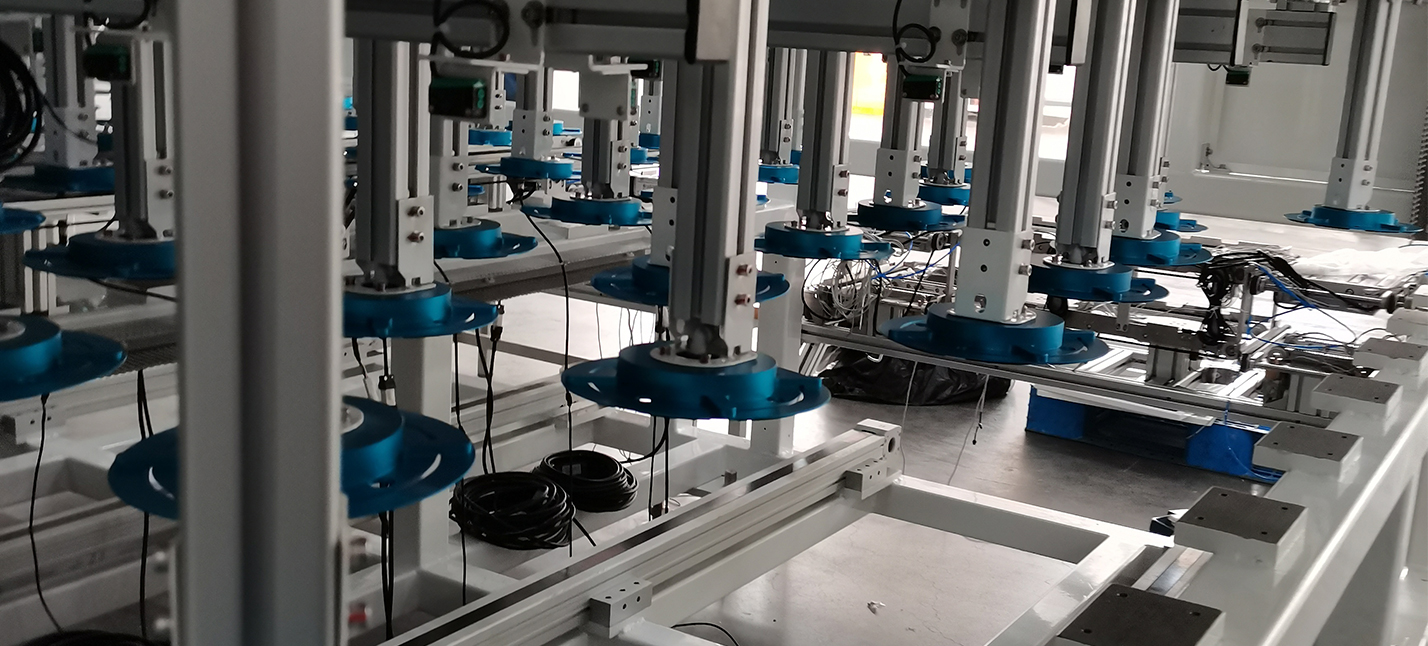

环形导轨厂家振基自动化为客户定制吊装式矩形环形导轨输送线系统。整体轨道采用顶部吊装框架固定，矩形闭环布局，四段圆弧导轨 + 直线导轨无缝拼接；选用 V 型截面导轨，链条传动，搭载二次定位机构，重复定位精度 ±0.05mm。滑座配置可快速切换工装托盘，适配多款航空座椅骨架固定；导轨做耐磨淬火处理，增加抗振结构，保障吊装工况运行稳定；配套 PLC+HMI 控制系统，可对接 MES 系统，每道装配工位数据可记录追溯。

实施效果

这套环形导轨输送线落地后，产线全部吊装布局，完全释放车间地面空间，方便操作人员、机器人在下方开展装配作业。多工位同步闭环流转，单套座椅装配周期缩短 28%；二次定位机构保障装配一致性，装配不良率下降 35%；支持多型号座椅混线生产，产品换型时间大幅缩短。整套系统运行噪音低，模块化导轨结构，后期维护便捷，成功搭建航空航天座椅柔性智能装配产线。

常见问题解答

Q1：吊装式矩形环形导轨输送线长期运行会不会出现轨道变形？ A：环形导轨主体选用高碳合金钢材质，工作面淬火 55~62HRC，整套吊装框架经过力学仿真校核，分散载荷。定期巡检紧固吊点，正常工况长期使用不会出现轨道形变，适合航空制造 24 小时连续生产。

Q2：吊装环形导轨输送线检修维护难度大吗？ A：环形导轨厂家采用模块化设计，导轨段、滑座、滚轮都可单独拆装。预留检修操作点位，无需整体拆除轨道；链条定期润滑即可，大部分检修作业可在地面完成，运维难度可控。
