项目背景
某医疗器械生产企业需构建一条无菌试剂瓶高速自动灌装、封口与视觉检测生产线。医疗行业对生产节拍（UPH）、洁净度标准严苛；灌装工位要求试剂瓶高速移动启停时不能剧烈晃动，避免药液飞溅污染瓶口。
前期评估传统工业链条输送线方案，链节固有间隙造成启停振动明显，间歇分度工况下容易引发瓶内药液飞溅；传统滴油式润滑存在润滑油滴落甩溅风险，会污染无菌车间产品，无法满足医疗洁净环境的使用要求。
技术挑战
1. 高频分度下液体飞溅风险：试剂瓶高速启停间歇运动，轨道系统如果存在传动间隙、振动过大，极易造成药液飞溅，污染瓶口与设备；传统工业链条输送线链节间隙会放大启停振动。
2. 高速下微米级定位要求：视觉检测、微量灌装工位，滑块需要快速平稳停稳，重复定位精度必须稳定达到±0.05mm以内。
3. 洁净环境与低维护要求：无菌车间禁止大量润滑油甩溅滴落；系统需要低粉尘产出，同时具备长维护周期。
解决方案

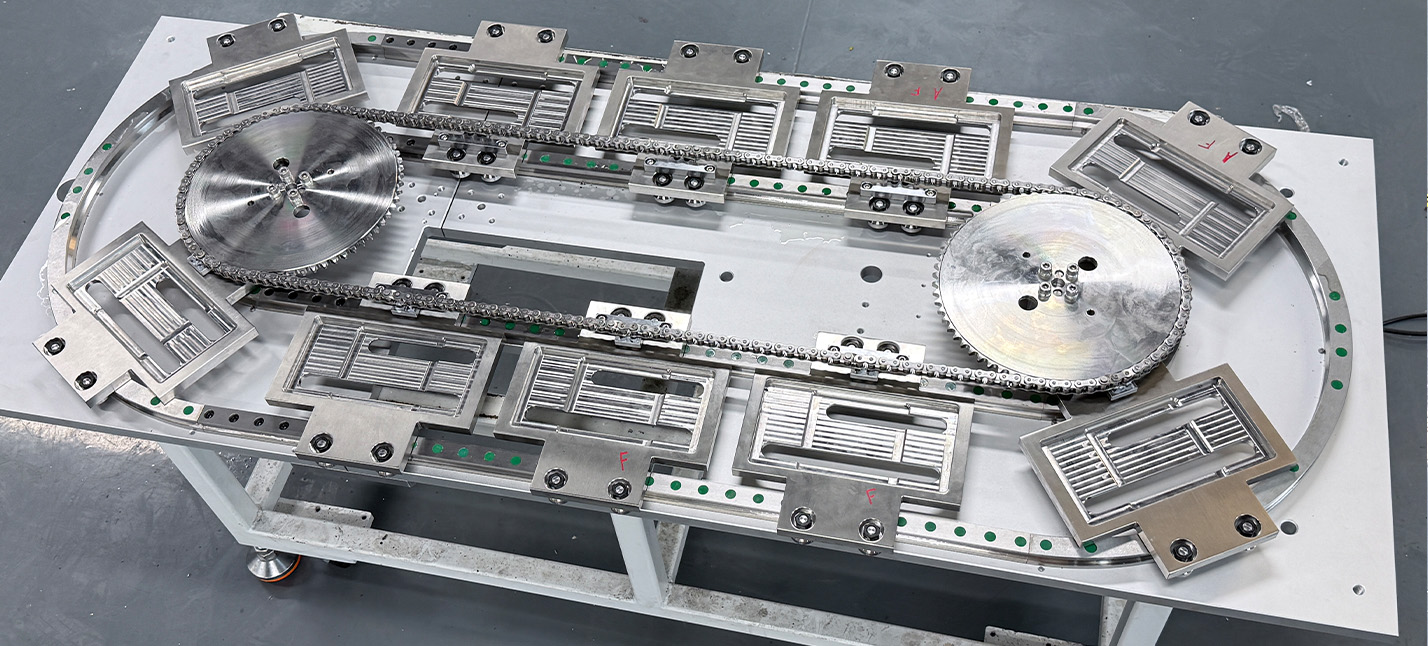

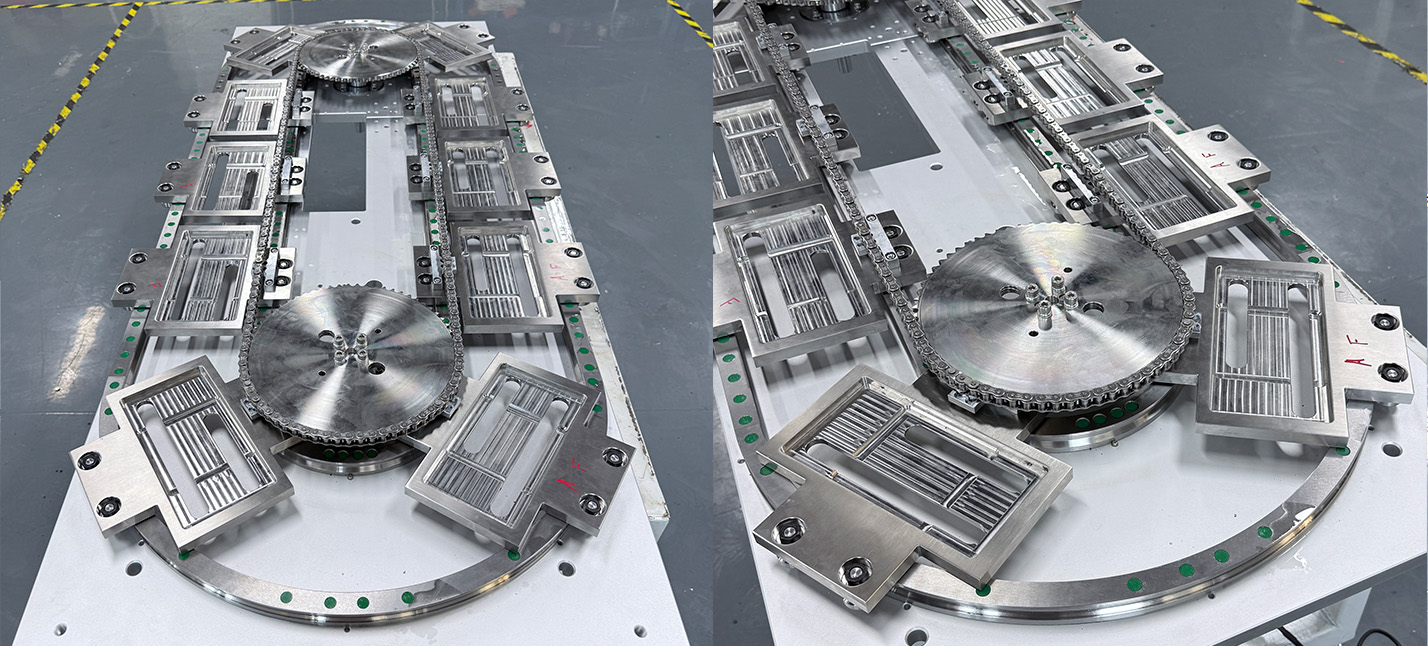

项目采用精密链条驱动式环形导轨系统，搭配V44规格，完成无尘医疗环境适配。
1. 精密链条传动与偏心预紧：采用精磨V型导轨+偏心轴可调预紧滚轮，彻底消除滚轮和轨道之间的配合间隙，实现零间隙低摩擦运行，启停平稳无震荡。
2. 精确伺服分度控制：伺服电机驱动高强度精密链条，搭配硬质导轨架构，全线各工位稳定实现±0.05mm高精度定位。
3. 渗油自动润滑系统：微孔高分子渗油块微量匀速向V型导轨面沉积油膜，防止干磨损、减少粉尘飞扬，规避润滑油滴漏甩溅问题。
备注：本系统为链条驱动环形导轨，无机械过载脱扣机构；异常工况依靠伺服扭矩监控报警停机做安全防护。
实施效果
· 零飞溅与高品质灌装：高平稳运动特性将灌装速度提升至120瓶/分钟，全程无药液飞溅污染事故。
· 稳态定位精度：全线灌装、检测工位稳定保持±0.05mm定位精度，视觉检测误报率降低90%。
· 满足洁净室运行标准：防腐耐蚀表面处理搭配渗油润滑系统，通过医疗级洁净车间运行认证，维护周期延长至12个月以上。
常见问题解答（FAQ）
Q1：该系统最高可以支持多高定位精度？ A：我们链条驱动环形导轨系统在伺服控制下，稳定重复定位精度为±0.05mm，满足绝大多数高速灌装、组装、视觉检测工位定位需求。
Q2：渗油自动润滑系统在洁净环境会不会污染产品？ A：不会。渗油润滑块采用含油高分子材料，滚轮摩擦经过才会微孔出油，属于按需微量润滑；油膜薄、附着力强，无飞溅、滴漏、油雾产生，适配医疗、电子等高洁净要求场景。
Q3：链条环形导轨遇到堵转卡料如何保护设备？ A：链条环形导轨不配备机械过载脱扣机构，过载脱扣是同步带环形导轨的特有机构；设备依靠伺服扭矩阈值监控，一旦检测到异常堵转扭矩，即刻触发报警急停，实现设备防护。
