项目背景
在新能源汽车锂电池（方形/圆柱电芯）模组装配段，包含电芯清扫、贴胶、堆叠、挤压、激光焊接及 BMS 模组安装等多道重载工序。华中某锂电巨头的电芯 Pak 组装线，单个工装夹具加上电芯组的总重量达到 80 kg – 120 kg。
原厂采用传统的重型倍速链输送线，但倍速链在频繁启停和高载重下容易出现链条拉伸变形、定位阻挡销冲撞剧烈、工位阻挡精度差（仅 ±0.5mm）等问题，严重影响了激光焊接的精度与产线稳定度。
技术挑战
重载与高动态冲击：100 kg 的重载工装在 2m/s 高速运行并紧急停止时，会产生极大的惯性冲击力，要求导轨与传动介质具备超高刚性。
极度苛刻的空间限制：工厂要求在有限的车间宽度内，将模组堆叠与激光焊接融为一体，传统平铺环形导轨线宽度严重超标。
抗激光焊接飞溅与油污：激光焊接工位存在飞溅物，且机械结构需长期承受高频冲击，皮带驱动易磨损损坏。
解决方案
项目组选用了预组装重载链条驱动环形导轨系统（立式墙挂架构，配过载脱扣保护）。

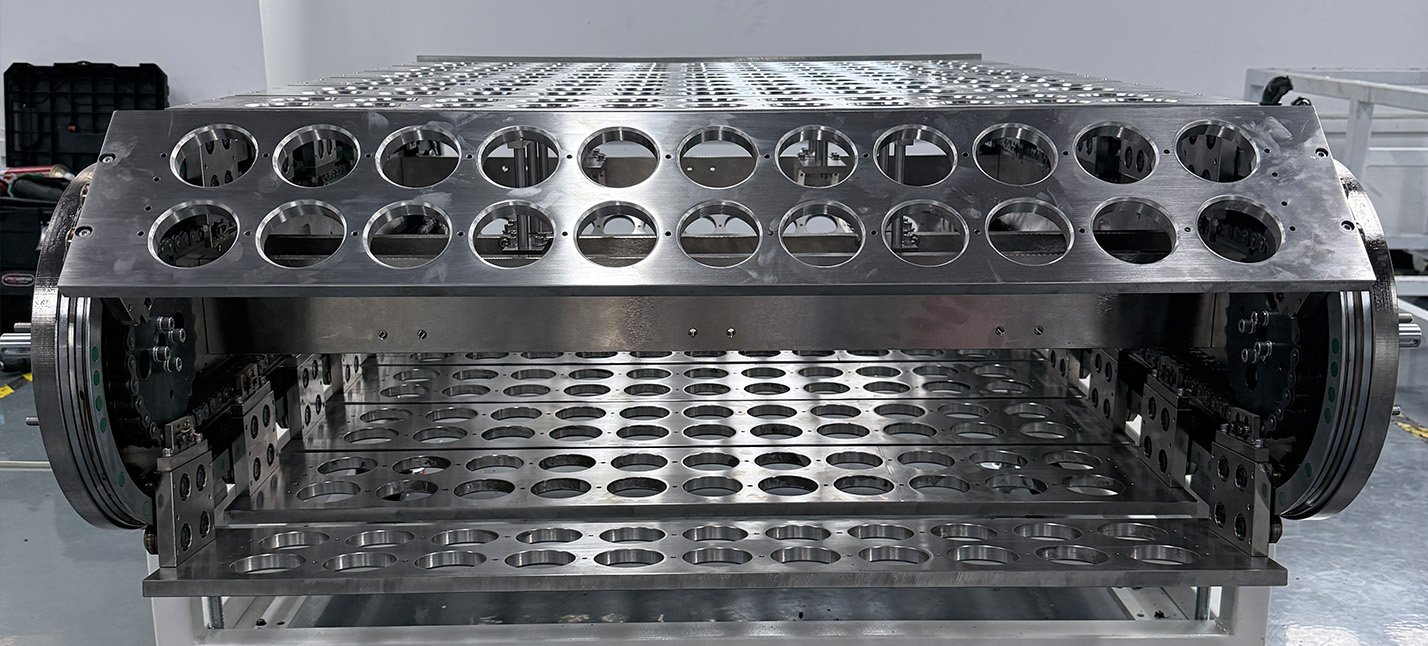

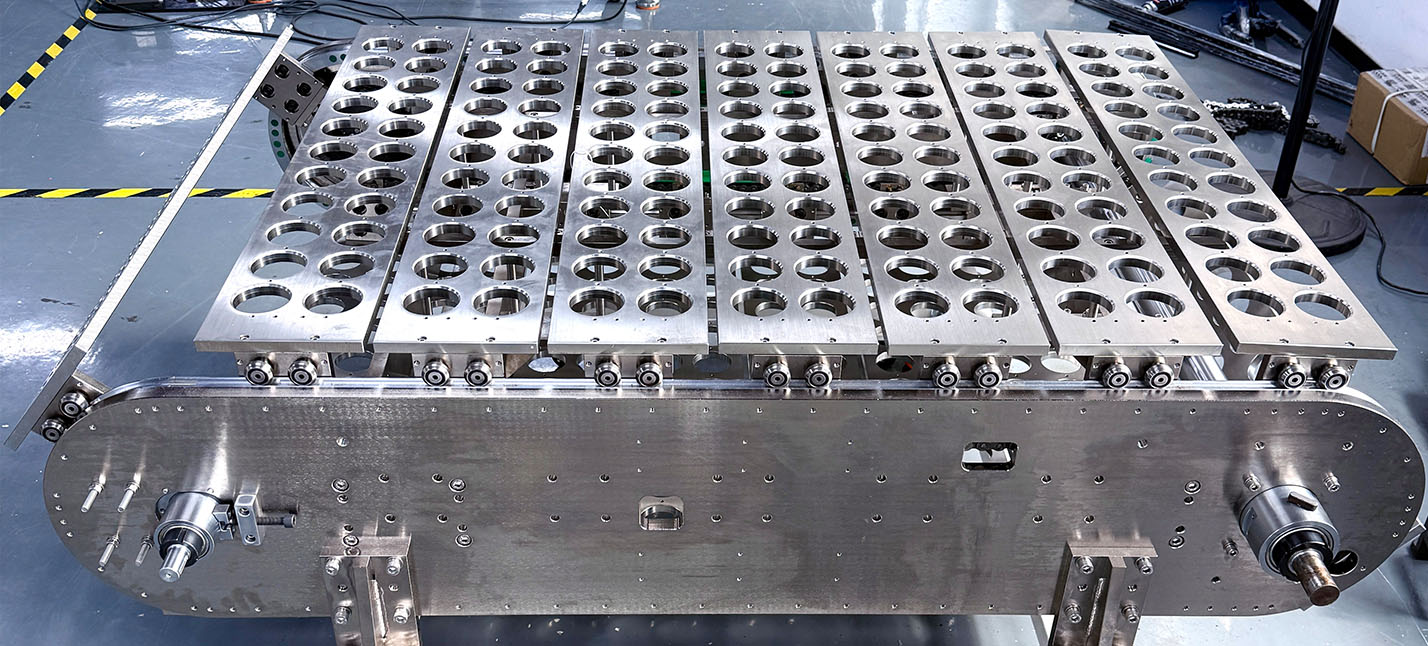

立式（垂直闭环）安装：采用 4 个 90° 精密弧轨与 44 规格重载直线导轨组成矩形闭环。将系统垂直立式安装，工装夹具在上方轨面进行堆叠与焊接，下方轨面空载快速返回，厂房占地直接精简 50%。
精密淬火合金钢滚子链驱动：选用高强度合金钢滚子链作为主动力传动，彻底消除了皮带的弹性拉伸与高热老化风险，轻松承载 120 kg 动态负荷。
纯平无凸起滑块 + 脱扣保护：滑块上表面无任何驱动拉头凸起，机器人可从两侧或上方无阻挡抓取电芯；保障重载系统安全。
实施效果
占地面积节省 50%：立式布局将原本需要 60 平方米的平铺环形导轨传输线压缩至仅需 28 平方米，极大释放了车间空间。
焊接一次合格率达 99.8%：伺服链条驱动配合工位销锁紧，实现了 ±0.05mm 的高精度定位，激光焊接缝美观度与熔深一致性大幅提升。
维护成本下降 70%：滚子链与 V 型轴承的耐用性以及集成的微孔自动润滑系统，使得设备连续无故障运行（MTBF）超过 8,000 小时。
五、 常见问题解答（FAQ）
Q1：100 kg 以上的重载工装在立式（垂直）环形导轨上运行，滑块会不会掉落？
答：绝对不会。系统采用刚性 V 型滚轮轴承全方位咬合淬硬的 V 型导轨。这种几何结构能同时承受径向力、反向径向力及侧向倾覆力矩，无论是水平、垂直还是倒挂安装，滑块均牢牢锁在轨道上。
Q2：立式安装时，下方空载返回的滑块速度较快，机械过载脱扣器是否会误触发？
答：不会。脱扣机构的脱扣力可以通过高精度预紧弹簧进行精确量化调节。我们会在出厂预组装调试时，根据系统的加减速曲线设定合理的脱扣阈值，既保证正常运行不误触发，又能发生异物撞击时瞬间停机。
