一、3C 电子环形导轨输送线基础定义与结构原理

1. 产品定义

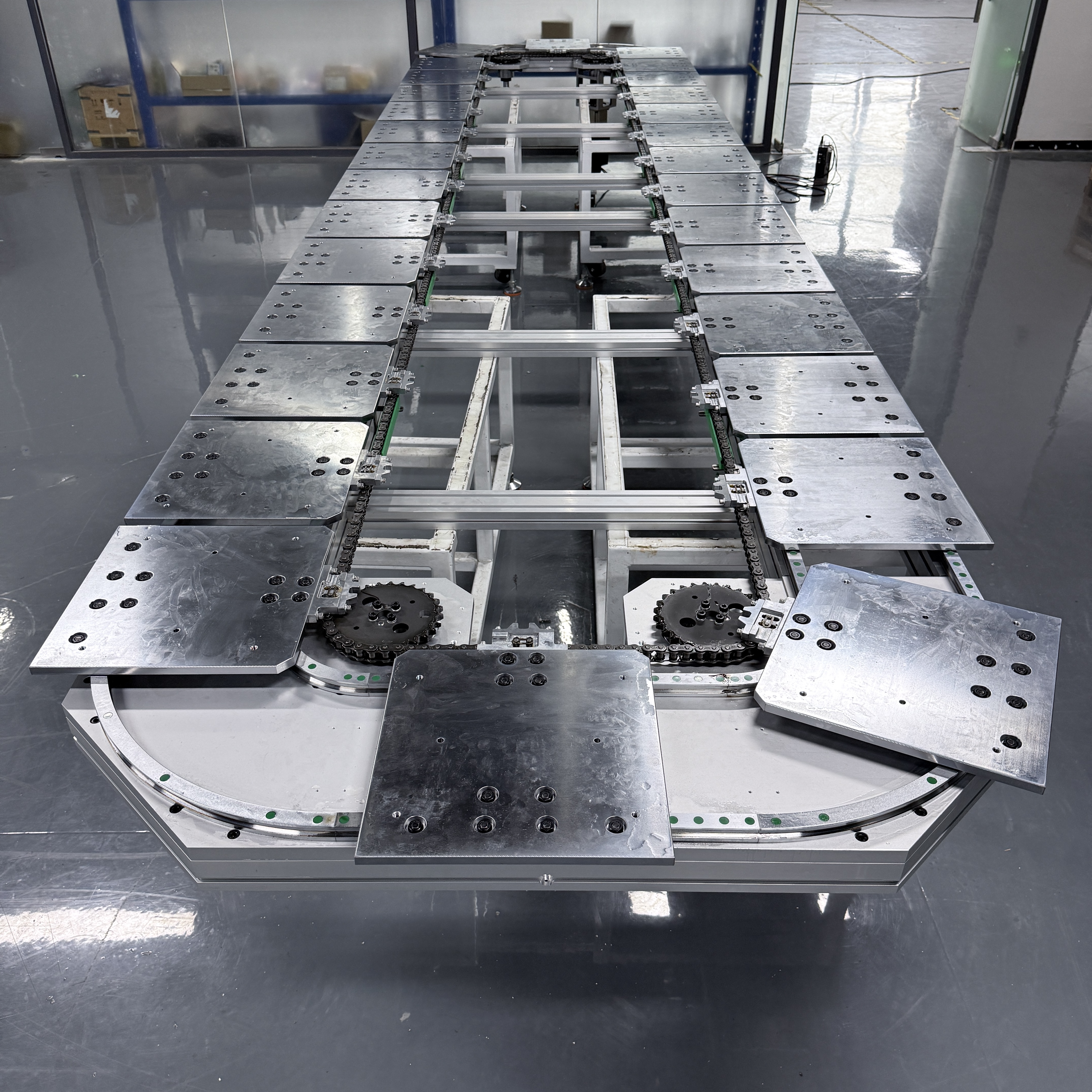

3C 电子专用环形导轨输送线是闭环 V 型滚轮 / 滚珠式精密循环输送系统，由淬硬精密环形轨道、防静电滑块、无尘传动机构、铝合金轻量化机架、机械二次定位组件组成，可实现多工位同步流转，适配点胶、锁附、视觉 AOI 检测、激光焊、屏幕贴合等精密工序。

2. 核心结构组成

1. 环形轨道：轴承钢精密磨削，HRC58-62 整体淬火，表面防静电涂层；分椭圆、矩形跑道型两种布局，适配车间狭小空间。

2. 滑动单元：滚珠 / 滚轮滑块二选一，内置导电滚轮，表面电阻 10⁶~10⁹Ω，满足 ESD 防静电标准，杜绝静电击穿芯片、摄像头传感器。

3. 传动系统：3C 场景 90% 选用聚氨酯钢丝芯同步带，少数重载模组使用精密齿轮消隙传动，极少选用链条（油污污染洁净车间）。

4. 辅助组件：自动微量润滑、全封闭防尘罩、工位机械定位销、伺服同步控制系统。

3. 3C 场景核心运行原理

伺服电机驱动同步轮带动闭环同步带，所有滑块保持固定节距同步运动，无累积传动误差；滑块抵达工序工位后机械销锁止定位，配合视觉相机完成微米级加工检测，循环闭环无需频繁回原点，大幅压缩换线调试时间。

 二、3C 产线环形导轨三大核心参数标准化指标（负载 / 速度 / 精度）

（一）负载参数：静态自重 + 动态惯性双维度核算

3C 工件多为轻载，但频繁启停、高速加减速会产生惯性载荷，选型安全系数必须达到 1.3~1.5 倍，禁止仅按工件自重选型。

1. 静态额定负载区间（单滑块，3C 通用）

• 微型元器件（芯片、镜头底座）：5kg 以内滑块

• PCB 板、手机中框、电池托盘：5–15kg 标准滑块

• 整屏工装、多层治具模组：15–30kg 重载轻载滑块

2. 动态负载核算标准
加速度 0.5–1m/s² 工况，动态载荷 = 工件总重 ×1.4；高速节拍产线加速度 1–1.5m/s²，动态载荷 = 工件总重 ×1.5。

3. 3C 负载选型硬性规则

• 单点偏载工装必须选用加宽双滚轮滑块，防止轨道单侧磨损、定位漂移；

• 24 小时连续量产产线，额定负载预留 40% 余量，避免长期疲劳导致精度快速衰减。

（二）速度参数：按工序节拍匹配线速度区间

3C 不同工序对速度、振动控制要求差异极大，速度过高会产生抖动，降低视觉检测精度；速度过低无法满足产线 Takt 节拍。

补充限制：3C 无尘车间禁止速度超过 2m/s，高速会加剧空气扬尘，破坏百级洁净环境；同步带传动极限速度 1.8–2m/s，超过后皮带磨损加剧、寿命减半。

（三）精度参数：分级适配 3C 精密工艺（核心选型权重最高）

精度分为重复定位精度、直线度、圆弧拼接误差、传动背隙四项，直接决定产品良率，分为三档适配不同 3C 工序：

1. 普通精密级（±0.05mm）
适用：PCB 分拣、半成品转运、简易组装，批量中低端配件产线；连续运行 50 万次精度漂移≤0.03mm。

2. 超精密级（±0.015~±0.03mm）
3C 主流标准，适配手机中框锁附、点胶、电池封装，大部分消费电子自动化线首选；轨道拼接误差≤0.02mm，无累积定位偏差。

3. 微米超高精密级（±0.008~±0.01mm）
适配摄像头模组、芯片贴片、屏幕激光焊接、半导体封装，搭配双齿轮消隙结构，背隙控制 5 角秒以内，配合机械二次定位销使用。
附加精度要求：百级无尘车间导轨必须做时效去应力处理，温变 ±5℃环境下精度波动不超 0.01mm。

三、3C 场景主流传动方案参数横向对比（适配负载、速度、精度）

3C 电子车间洁净、低噪、无油污需求，仅同步带、精密齿轮两种传动可用，链条传动直接排除：

核心结论：90%3C 整线选用同步带传动环形导轨；仅摄像头、半导体封装等高精密单一工序，搭配齿轮传动模组。

四、3C 细分产线工况参数匹配方案

1. 手机整机装配线（中框、电池、后盖组装）

• 负载：单滑块治具 8–15kg，动态载荷预留 1.4 倍余量

• 速度：0.4–0.9m/s，节拍 1.2–2 秒 / 工位

• 精度标准：超精密级 ±0.03mm，搭配机械定位销二次锁止

• 特殊配置：全封闭防尘、防静电涂层、低噪音同步带

2. 摄像头模组 / 镜头组装线

• 负载：滑块 5kg 以内微型轻量化治具

• 速度：0.15–0.4m/s，低速低振动

• 精度标准：微米级 ±0.01mm，双齿轮消隙传动

• 特殊配置：不锈钢轨道、干性固体润滑、无反光黑色涂层，避免干扰视觉相机

3. PCB、FPC 柔性电路板检测线

• 负载：单滑块 3–8kg 轻薄载具

• 速度：0.6–1.5m/s 高速流转

• 精度标准：精密级 ±0.05mm，满足 AOI 图像抓取

• 特殊配置：导电滚轮防静电，防止电路板静电损坏

4. 屏幕贴合、激光焊接产线

• 负载：10–20kg 大屏工装

• 速度：0.2–0.6m/s 缓冲启停，禁止急加速

• 精度标准：±0.015mm 超精密级，轨道加固防形变

五、3C 环形导轨选型高频误区（负载 / 速度 / 精度三大维度避坑）

1. 只计算静态工件重量，忽略加减速动态惯性负载
危害：长期超载导致滚轮压痕、轨道变形，3 个月内定位精度漂移超 0.1mm，检测良率持续下滑；解决方案：所有工况按 1.3–1.5 倍安全系数选型。

2. 盲目追求超高精度，大幅提升设备成本
误区：普通组装线选用微米级齿轮传动；解决：非激光、芯片工序，±0.03mm 同步带方案完全满足生产，节省 30% 采购成本。

3. 高速视觉产线设置过高运行速度
问题：速度＞1m/s 产生振动，视觉相机拍照模糊，误检率上升；标准：所有 AOI 工位速度控制在 0.3m/s 以内。

4. 忽略防静电、无尘特殊参数，适配普通工业导轨
普通导轨无导电结构，静电击穿芯片；无封闭防尘，粉尘进入轨道加剧磨损；3C 产线必须指定 ESD 防静电、全封闭防尘配置。

5. 未考虑长期量产精度衰减，不预留精度余量
24 小时量产导轨会微量形变，选型时工艺要求 ±0.05mm，应直接选用标称 ±0.03mm 型号，预留衰减空间。

六、3C 环形导轨选型高频 FAQ（覆盖负载、速度、精度长尾需求）

Q1：3C 车间单滑块治具 7kg，选 5kg 还是 10kg 规格滑块？
A：选 10kg 规格，动态加速惯性载荷会提升实际受力，预留 1.4 倍安全余量，避免长期超载磨损。
Q2：手机摄像头 AOI 检测工位，同步带和齿轮传动该怎么选？
A：优先消隙齿轮传动，重复定位精度可达 ±0.01mm，低速振动更低，适配镜头微米级检测。
Q3：百级无尘 3C 车间，同步带润滑会污染产品吗？
A：选用干性固体润滑同步带款，无液态油脂挥发，配合全封闭防尘罩，符合洁净车间标准。
Q4：产线节拍紧张，能否把环形导轨速度提升至 2m/s 以上？
A：不建议，超过 1.8m/s 同步带磨损速度翻倍，同时空气扬尘加剧破坏无尘环境，视觉工位振动超标。
Q5：同样 ±0.05mm 精度，滚轮式和滚珠式导轨 3C 场景怎么区分？
A：滚珠式摩擦更小、高速精度稳定，适合 PCB、镜头精密输送；滚轮式抗轻微粉尘，适合半成品粗组装转运。

七、3C 电子环形导轨选型综合总结（负载、速度、精度落地建议）

1. 负载选型总原则：以工件自重为基础，结合加速度计算动态载荷，安全系数 1.3–1.5，轻载微型工件 5kg 档，常规工装 5–15kg，大屏重型治具 15–30kg。

2. 速度匹配逻辑：视觉、激光精密工序低速 0.1–0.3m/s；标准装配 0.3–0.8m/s；半成品高速流转不超过 1.5m/s，全程搭配缓冲启停伺服程序。

3. 精度分级选型：普通转运 ±0.05mm 精密级；手机组装、点胶 ±0.03mm 超精密同步带；摄像头、芯片、激光焊选用 ±0.01mm 齿轮传动微米级方案。

4. 3C 行业专属硬性配置缺一不可：防静电 ESD 结构、全封闭防尘、低噪音同步带、微量干性润滑、机械二次定位销，适配无尘、精密、防静电车间环境。

5. 传动方案最优解：绝大多数 3C 自动化整线选用同步带环形导轨，兼顾成本、洁净、速度、精度；仅超高精密工位搭配齿轮传动模组组合使用。
