环形导轨输送线精度等级划分及适用场景说明
一、核心概念定义

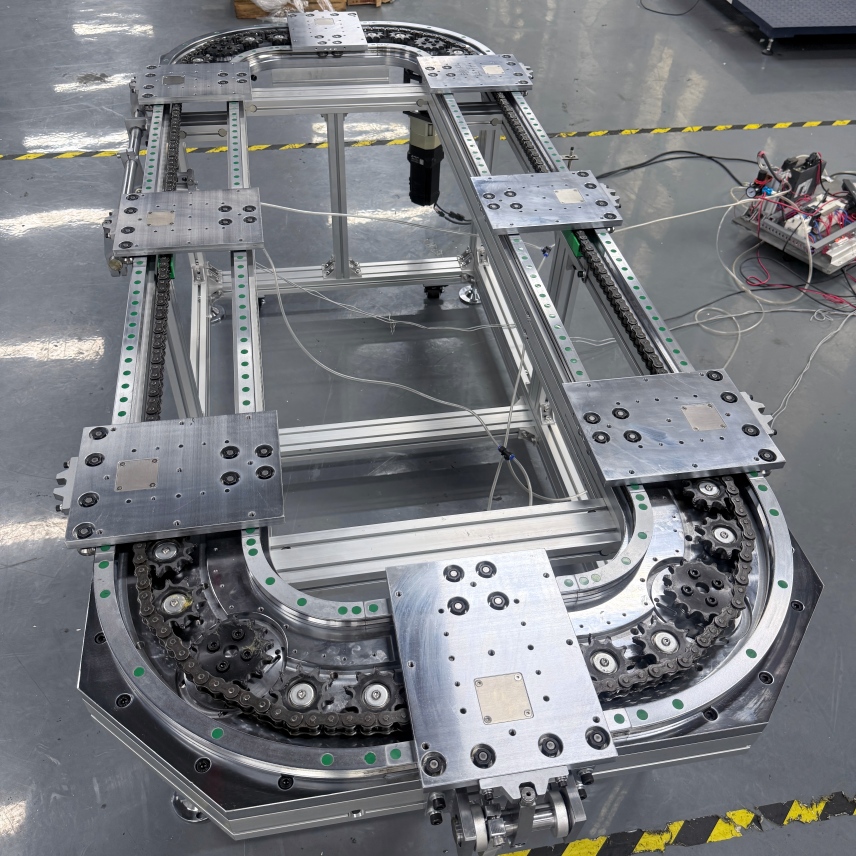

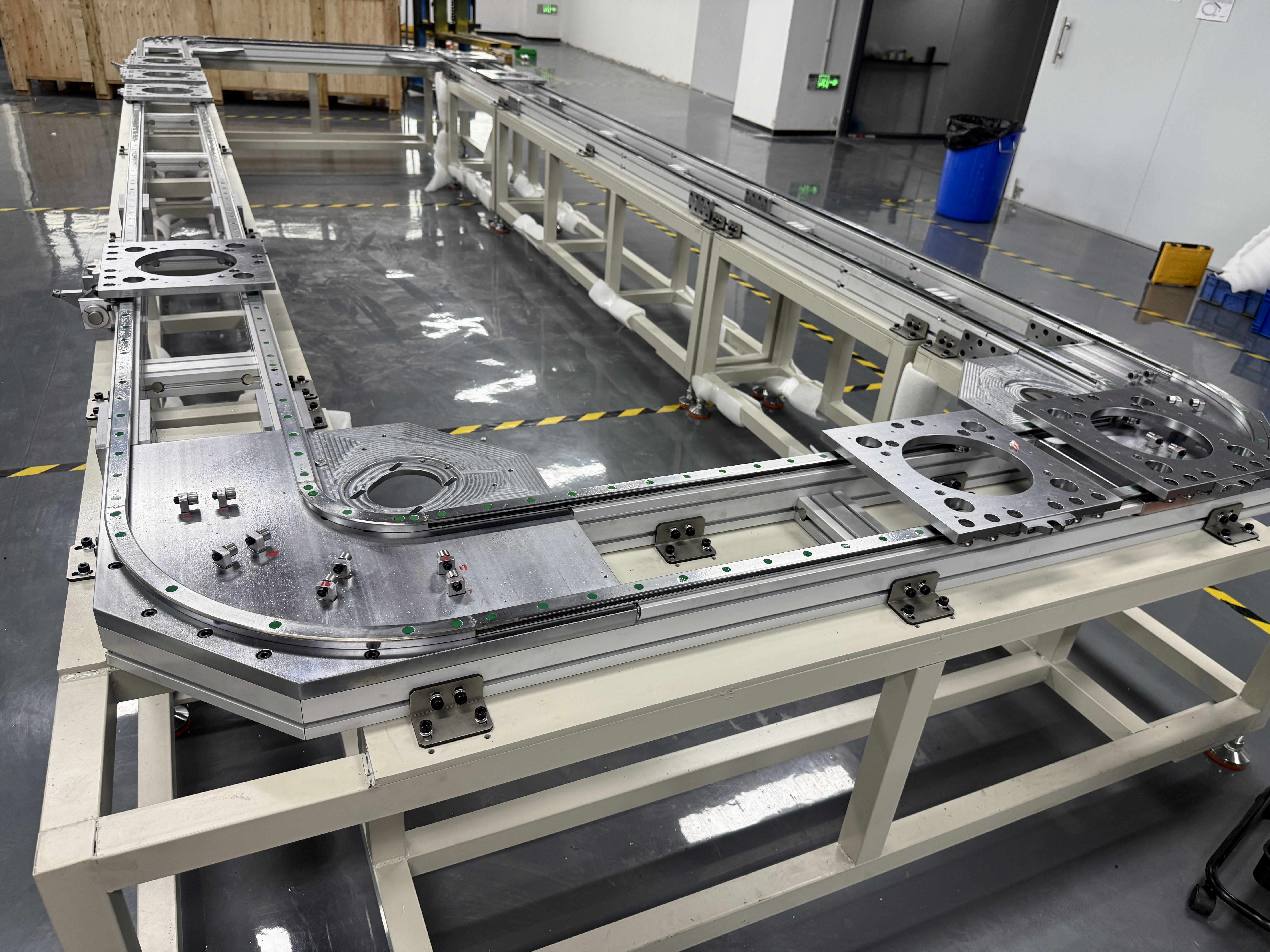

1.1 环形导轨输送线释义
由直线导轨、圆弧导轨、滑块、驱动、工装板组成闭环循环输送设备，实现多工位同步流转，定位精度直接决定装配、检测工序稳定性，是自动化循环产线核心传动部件。
1.2 四大精度判定指标
• 重复定位精度：同一工位多次停靠偏差，分级核心标准
• 行走平行度：滑块直线运行轨迹偏移量
• 圆弧累计误差：整圈圆弧累积尺寸偏差
• 轨道真圆度：决定运行顺滑度与使用寿命
二、三大精度等级参数划分
2.1 普通级
• 重复定位精度：±0.10~±0.20mm
• 圆弧累计误差：≤0.30mm/m
• 行走平行度：≤0.25mm/m
• 工艺：常规滚道加工，链条驱动，无恒温装配，采购成本为精密级50%-70%。
2.2 精密级
• 重复定位精度：±0.03~±0.05mm
• 圆弧累计误差：≤0.10mm/m
• 行走平行度：≤0.10mm/m
• 工艺：滚道精密研磨，零背隙滑块，同步带/链条齿轮齿条驱动，标配气动定位销，支持24小时连续量产。
2.3 超精密级
• 重复定位精度：±0.005~±0.02mm
• 圆弧累计误差：≤0.05mm/m
• 行走平行度：≤0.05mm/m
• 工艺：超精磨削、恒温车间装配，伺服误差补偿，适配无尘恒温车间，轨道粗糙度Ra≤0.2μm。
三、各精度等级适用场景
3.1 普通级适用场景
仅物料周转，无高精度装配、检测工序，适配重载恶劣工况：
• 食品包装、成品分拣流水线
• 汽配冲压件、重型壳体转运
• 仓储半成品缓存、循环料架
• 家电外壳喷涂上下料
优势：耐油污粉尘、维护简单、投入成本低。
3.2 精密级适用场景
需螺丝锁付、外观检测、中小型零件装配：
• 3C电子产品组装、视觉检测
• 新能源电池模组装配、气密检测
• 医用耗材自动化组装
• 小型汽配传感器、卡扣装配
精密导轨可提升产线OEE 12%，定位稳定可控。
3.3 超精密级适用场景
微米级严苛工艺，对定位误差要求极高：
• 半导体晶圆搬运、芯片封测
• 光学镜头调校、镜片镀膜
• 微型五金激光点焊、高精度点胶
• 航空微小精密件装配
限制：对粉尘、温度敏感，需配套洁净车间，运维成本偏高。
四、行业落地真实案例
案例1：新能源PACK产线（精密级）
年产10GWh模组线，要求±0.04mm定位；原普通导轨偏差0.15mm，不良率1.2%；更换振基精密导轨后，不良率降至0.18%，产能提升13%。
案例2：半导体晶圆检测（超精密级）
工艺要求±0.01mm以内定位；搭载振基超精密导轨，视觉检测误判率0.003%，设备良率99.99%。
案例3：食品罐头输送（普通级）
仅成品周转无定位需求；选用链条普通款，采购成本节省45%，适配潮湿多尘环境，年维护成本下降30%。
五、选型误区与避坑要点
• 盲目选用超精密级：成本翻倍，恶劣环境精度快速衰减；按需选型，纯转运选经济型。
• 只看单次定位精度，忽略圆弧累积误差：长线体多圈运行会出现工位错位，两项指标同步核对。
• 精密导轨不配定位销：循环累积误差无法消除，实际定位精度大幅下降。
• 超精密导轨用于油污车间：滚道快速磨损，微米精度短期失效，高精设备必须配套无尘恒温环境。
六、全文总结
1. 环形导轨按重复定位精度分为普通、精密、超精密三级，以定位偏差、圆弧误差、加工工艺作为区分标准；
2. 选型核心是匹配产线工艺需求，平衡采购与维护成本，不盲目追求高规格；
3. 普通级用于物料转运，精密级覆盖绝大多数自动化装配产线，超精密级仅限光学、半导体等高精工艺；
4. 装配、检测工位必须加装定位锁紧机构，长线、恶劣工况需升级精度或更换驱动结构。
