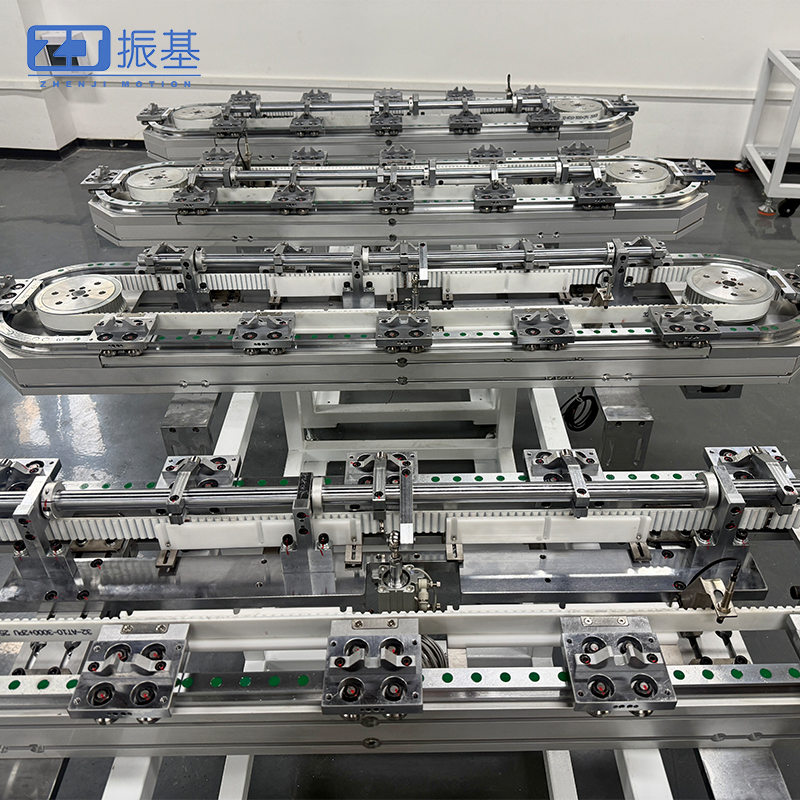

环形导轨三种传动方式（滑座/链条/皮带）优缺点对比

环形导轨三种传动方式（滑座/链条/皮带）优缺点对比

1、核心名词定义

环形导轨传动是驱动滑座循环运行的核心动力结构，行业主流分为三大类型，结构特性决定整机工况适配能力：

滑座直驱传动：无中间传动介质，滑座搭载独立驱动模块，可单独启停调速，分体式柔性驱动结构

链条传动：链轮啮合工业链条，滑座固定于链节同步运行，重载专用刚性联动结构

同步皮带传动：齿形带与带轮啮合牵引滑座，轻中载场景通用静音传动结构

三者核心差异聚焦负载、精度、噪音、运维、工况五大维度，是选型的核心判断依据。

2、行业选型核心痛点

痛点1：洁净场景误用链条传动，油污、噪音不满足无尘环评要求

痛点2：重载工况使用皮带传动，拉伸变形引发定位漂移、皮带断裂停机

痛点3：柔性节拍产线选用联动传动，滑座无法单独控制，工艺适配性差

痛点4：只看初始造价，忽略长期运维成本，综合投入超标30%以上

3、三种传动方式原理与特性

3.1 滑座直驱传动（高精度柔性型）

原理：无链条、皮带等中间传动件，各滑座搭载独立驱动模组，可单独控制运行状态，无机械联动约束。

核心参数：定位精度±0.01-±0.03mm | 单座负载5-50kg | 速度0.1-3m/s | 噪音≤55dB

优点：超高定位精度，全等级洁净适配；单工位独立调速启停，工艺柔性强；无传动易损件，运维成本极低

缺点：设备初始造价高，配套控制系统门槛高；不耐强粉尘与电磁干扰，重载工况经济性差

3.2 链条传动（重型重载型）

原理：电机驱动链轮啮合工业链条，滑座刚性固定于链节，整线强制同步循环运转。

核心参数：定位精度±0.2-±0.5mm | 单座负载50-120kg | 速度0.05-1.5m/s | 噪音70-85dB

优点：重载承载能力强，抗机械冲击；耐高温、耐粉尘，适配恶劣工况；长距离输送无拉伸变形

缺点：运行噪音大，禁止用于洁净车间；需定期润滑产生油污；链节磨损后定位精度持续衰减

3.3 同步皮带传动（通用静音型）

原理：齿形同步带与带轮啮合，牵引滑座联动运行，是自动化量产产线通用主流方案。

核心参数：定位精度±0.05-±0.1mm | 单座负载10-50kg | 速度0.2-3m/s | 噪音58-65dB

优点：静音无油污，适配常规洁净车间；运行速度快，安装调试简便；性价比突出，通用性强

缺点：耐温上限80℃，易被尖锐工件切割；长期重载运行易拉伸偏移，无法适配重型负载工况

4、全维度参数对比表

5、落地应用案例

医疗洁净产线（滑座直驱）：ISO7级无尘环境，±0.02mm精密定位要求，无油污粉尘污染，工位节拍独立可调，整体运维成本降低40%。

重型锂电产线（链条传动）：100g重载+粉尘恶劣工况，连续运行20000小时无结构变形，仅需搭配隔音围挡优化噪音。

3C检测产线（同步皮带）：15kg轻载静音工况，线速可达3m/s，满足车间静音标准，造价仅为直驱方案的55%，量产适配性强。

6、选型避坑指南

1、洁净车间禁用链条传动：油脂飞溅无法通过行业洁净认证

2、负载＞120kg禁用皮带传动：长期重载易拉伸断裂

3、差异化节拍不用联动传动：链条/皮带无法单独控制滑座

4、高速工况慎用链条：啮合振动放大，精度衰减加快

5、重载场景不用直驱：造价大幅攀升，性价比远低于链条

7、总结

三种传动方式无通用最优解，工况匹配是选型核心：滑座直驱适配精密、洁净、柔性化产线；链条传动主打重型负载与高温粉尘恶劣工况；同步皮带兼顾速度、噪音与成本，是通用量产项目首选。工程师可按「负载→精度→洁净度→节拍柔性」四步快速选型，从源头规避设备故障与运维成本超标问题。
