环形循环输送线适用行业及不适用工况全解析
一、环形循环输送线核心定义与底层运行逻辑
1.1 核心定义

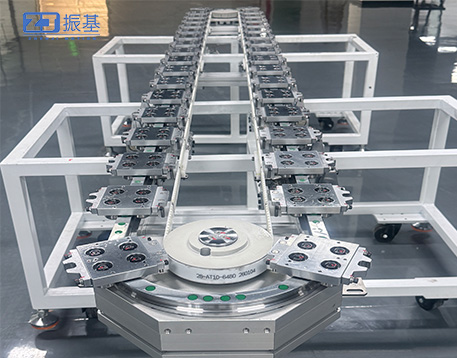

环形循环输送线是以闭环精密环形导轨为承载基础，搭配独立驱动滑块组成的闭环物料输送系统。区别于传统皮带、滚筒式环形线，其核心载体为模块化环形导轨输送单元，
可实现工件定点启停、微米级精密定位、工位循环回流、多工序复用，是柔性自动化生产线的核心输送载体。
1.2 底层核心原理
• 闭环回流原理：通过直线导轨与圆弧导轨组合形成完整闭环路径，工装夹具随滑块循环运转，无需人工回流转运，最高可节省35%车间占地面积
• 精密定位原理：采用伺服电机配合同步带/凸轮驱动结构，标准机型重复定位精度可达±0.05mm，适配精密装配、视觉检测等高精度工序
• 柔性节拍原理：支持单个滑块独立启停、无级调速，兼容快慢工序混线排布，解决传统环线整线同步运行的效率瓶颈
1.3 行业选型常见认知误区
• 误区1：所有环形布局产线都必须采用环形循环输送线 → 纠正：无高精度定位需求的规整环线场景，传统皮带环线综合成本更低
• 误区2：精度越高的环形线，适配工况越广 → 纠正：高精度密闭结构在强粉尘、强腐蚀环境下更易损坏，属于典型错配选型
• 误区3：重载工况优先选用环形线 → 纠正：冲击性重载会破坏导轨闭环同心度，造成永久性形变，大幅缩短设备使用寿命
二、环形循环输送线核心适配行业
2.1 3C电子与半导体行业
占环形线整体应用占比22.3%，核心匹配无尘、防静电、精密作业需求，为平台入驻设备商主推标准化场景。
• 典型应用：手机结构件装配、智能穿戴设备功能检测、半导体芯片封装、PCB板 AOI视觉检测
• 核心价值：±0.05mm定位精度满足精密锁附、贴合工艺；全封闭导轨无金属掉屑，适配Class1000级无尘车间；专属防静电导轨材质，杜绝元器件静电击穿风险
• 标准工况：常温18-26℃、干燥无尘、无强电磁干扰环境
2.2 新能源电池与储能行业
当前自动化增量最快赛道，聚焦轻量化输送、防爆防护、多温区测试需求，平台近年项目成交量同比上涨28.6%。
• 典型应用：锂电池模组PACK装配、电芯极耳缺陷检测、储能电池BMS标定、电池冷热老化测试环线
• 核心价值：闭环紧凑布局节省车间空间；独立滑块可单独控温控速，适配电池梯度测试流程；模块化结构便于防爆分区隔离，符合行业安全规范
• 行业定制配置：防爆驱动电机、阻燃导轨涂层、高温区隔离避让机构
2.3 汽车及零部件制造行业
• 典型应用：新能源电机电控总成装配、变速箱零部件检测、车灯长效老化测试、内饰件喷涂流转
• 核心价值：支持5-80kg中重载工件稳定输送；集中式循环工位适配批量生产节拍；高耐磨导轨适配全年连续投产工况
• 选型提示：焊接工位需标配防焊渣密封防护罩，避免异物进入导轨造成卡顿
2.4 医药与医疗器械行业
适配洁净无交叉污染的闭环生产，完全满足GMP、FDA认证规范要求，多用于平台高端精密制造类项目。
• 典型应用：一次性注射器封装、无菌药瓶灌装流转、手术器械无尘分拣、医美耗材密封包装
• 核心价值：无缝导轨结构无清洁死角，支持CIP原位清洗；304/316L医疗级不锈钢材质，耐受pH2-12区间化学清洁剂冲刷；无接触输送杜绝耗材二次污染
2.5 食品包装行业
• 典型应用：杯装饮品高速装箱、休闲食品分拣归类、乳制品灌装后闭环流转，单线最高产能可达8000件/小时
• 核心价值：柔性输送避免物料磕碰损伤；模块化拆装结构便于日常水洗维护；紧凑布局适配食品厂标准化车间规划
三、临界适用工况
此类工况不属于原生适配范围，标准化机型直接投产会出现精度漂移、磨损加速等问题，经针对性改配后可稳定运行，瑞诺平台可匹配对应定制化设备资源。
3.1 轻度粉尘｜木工/橡塑加工工况
标准机型限制：细微粉尘侵入导轨配合间隙，加剧滑块磨损，易引发整线卡顿
定制改配方案：全封闭防尘外罩+负压吸尘接口+耐磨密封滑块，配套自动吹扫程序，实现运行同步除尘
3.2 低温冷链｜-5℃~0℃环境工况
标准机型限制：普通润滑脂低温凝固，驱动阻力激增，定位精度出现漂移偏差
定制改配方案：更换低温专用润滑介质、防冻耐候线缆，导轨整体做低温回火消应力处理
3.3 间歇性潮湿｜水雾凝结工况
标准机型限制：碳钢基材易氧化生锈，电气模块受潮引发短路故障
定制改配方案：整机不锈钢基材+电气IP65防护等级，滑块采用双层防水密封结构，阻断水汽侵入
四、绝对不适用工况
以下工况受环形导轨精密闭环机械结构底层限制，无论如何改配均无法长期稳定运行，为硬性禁用场景，平台算法将直接判定错配，建议选用替代输送方案。
4.1 重度冲击重载工况（单点冲击负载＞100kg）
环形导轨为精密闭环受力结构，单点强冲击会直接破坏圆弧同心度，产生永久性形变且无法修复。严禁用于重型铸件、锻件输送、冲压线直接上料等场景，优先选用重型链条/滚筒输送线。
4.2 强腐蚀化工工况（强酸/强碱/挥发性腐蚀气体）
常规不锈钢材质无法长期耐受盐酸、氯气、强碱性挥发介质腐蚀，会逐步磨损导轨配合间隙、老化同步传动部件，导致定位跑偏、传动失效。该场景建议选用全防腐PVC滚筒输送线。
4.3 超大粒度重度粉尘工况（金属打磨/矿石分选）
高硬度金属磨屑、矿石粉尘会击穿导轨密封结构，卡死滑块总成，造成突发性整线停机，无有效改配方案，直接禁用。
4.4 超大幅温差波动工况（环境温差＞40℃骤变）
导轨金属热胀冷缩会改变闭环基准周长，引发同步带张力异常、定位基准偏移，精密环形线无法稳定作业，推荐采用分段式直线输送方案。
4.5 无固定工位随机散料输送
环形线核心价值为定点工位循环加工/检测，无工装定位需求的散料输送会造成设备功能冗余、成本浪费，直接选用皮带、刮板输送线即可。
五、行业高频选型FAQ
Q1：环形循环输送线与传统皮带环线的核心区别是什么？
核心差异在于定位精度与运行柔性：环形导轨线依靠独立精密滑块定点定位，精度达±0.05mm，支持单工位独立调速启停；传统皮带环线为整体同步运行，定位精度仅±3~5mm，
无法实现工位柔性节拍控制，仅适用于简单物料流转场景。
Q2：普通生产车间有少量浮尘，是否需要全封闭改配？
无需全封闭。普通干燥浮尘环境，标配防尘密封条+定期常规吹扫即可满足使用；仅打磨、切割产生的硬质金属粉尘，才需要加装全封闭防护罩与负压吸尘系统。
Q3：环形线标准负载范围是多少？能否定制重载款？
标准机型单滑块负载5~80kg，定制重载机型最高可达120kg；带冲击属性的重载工况不在定制范围内，直接禁用环形线结构。
Q4：低温车间部署环形线，运行稳定性如何？
标准机型在低温环境故障率极高，润滑脂凝固会造成运行卡顿；搭载低温专属改配方案后，可稳定在-15℃环境持续运行，综合故障率低于3%。
Q5：小型闭环产线是否都优先选用环形线？
不是。仅「空间受限+多工位精密作业」场景适配；纯物料流转、无定位工艺需求的小型环线，选用皮带环线性价比更高。
Q6：医药级环形线能否通过GMP认证？
可以。设备采用304/316L无缝不锈钢结构，无清洁死角、支持原位CIP清洗，完全符合GMP及FDA洁净生产认证标准。
六、选型总结｜平台落地指导建议
环形循环输送线的核心价值，是在有限车间空间内，实现高精度、柔性化的闭环工位作业。其最优应用场景聚焦3C电子、新能源、医药、汽车四大精密制造领域；
轻度粉尘、低温、潮湿等工况可通过专业化改配实现落地；重载冲击、强腐蚀、重度粉尘等场景为选型红线，不可强行投产。
建议优先核对负载、温度、粉尘、腐蚀性四大核心工况参数，结合工艺需求匹配标准机型或定制改配方案，从源头规避选型错误与后期改造成本，提升项目落地成功率。
