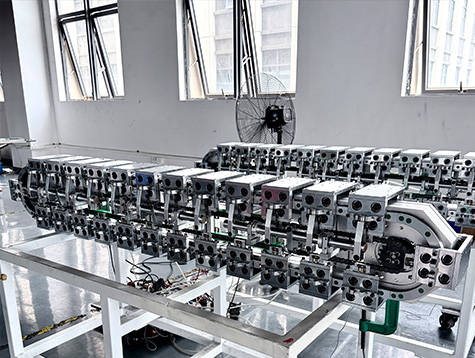

精密环形导轨如何实现多工位自动化连续输送？

在自动装配、自动检测、在线测试和精密加工设备中，当多个工位需要按照固定节拍连续完成作业时，传统直线输送方式往往需要增加回流机构、转向机构或多段输送设备。精密环形导轨通过闭环运行路径，让工装沿预定轨迹循环运动，可以在有限空间内连接多个工位，实现连续循环输送和多工位自动化。

对于需要重复定位、连续运行和多工位协同的自动化设备，环形导轨不仅承担产品或工装的输送功能，还可以作为设备内部的核心运动模块，与机械手、检测机构、装配机构、视觉系统和 PLC 控制系统配合。

一、精密环形导轨为什么适合多工位自动化？

多工位设备通常具有几个共同要求：工装需要循环运行、每个工位需要准确停靠，同时还要兼顾运行速度、负载和设备空间。

精密环形导轨采用闭环轨迹，可以将多个加工、装配或检测位置布置在同一输送路径上。

典型运行方式为：

上料 → 定位 → 装配 → 检测 → 测试 → 下料 → 返回上料位

工装完成一个循环后重新进入生产流程，不需要单独增加回流输送线。

对于设备集成商而言，这种结构可以减少不同输送模块之间的衔接，使设备布局更加紧凑。

二、环形导轨的核心技术参数

振基科技提供单轨和双轨结构，可根据设备负载、运行轨迹、安装方式和工位数量进行设计。

其中，标准尺寸可以覆盖常见设备布局。对于超过标准范围的轨迹、尺寸或工位数量，也可以根据设备空间进行非标设计。

三、多工位设备如何配置环形导轨？

环形导轨并不是简单地将多个工位连接起来。实际选型时，需要同时考虑以下几个因素。

1. 根据工位数量确定滑座数量

如果设备需要多个工位连续运行，就需要根据工位数量、工艺节拍和回流时间确定滑座数量。

滑座数量支持从单个到100个以上的项目配置。

2. 根据节拍确定工位间距

采用钢丝无缝同步带驱动时，最小工位间距为110 mm，间距按照10 mm倍数配置。

采用精密链条驱动时，最小工位间距为95.25 mm，具体间距还需要结合链节尺寸确定，链条规格包括8A、10A、12A和16A。

因此，在设计多工位自动化设备时，应先确定工位尺寸和机械手工作范围，再确定环形导轨的工位间距。

3. 根据产品重量确定负载

环形导轨系统负载范围为0–150 kg。

实际设计时，需要综合考虑：

产品重量

工装重量

滑座数量

加减速过程

运行速度

工位定位方式

连续运行节拍

·

因此，不能只按照产品重量选择导轨型号。

四、环形导轨可以采用哪些运行轨迹？

除了常见的圆形和椭圆形结构，环形导轨还可以根据设备布局设计为：

矩形闭环

平面双轨

垂直双轨

S形轨迹

U形轨迹

三角形轨迹

梯形轨迹

不规则闭环轨迹

这种结构特别适合自动化设备内部空间受限的情况。

例如，当设备需要将多个检测工位布置在设备两侧时，可以使用椭圆或矩形结构；当设备需要上下层循环时，则可以采用垂直双轨或悬挂式安装。

五、精密环形导轨适合哪些自动化应用？

精密环形导轨可以作为设备内部的循环输送模块，常见应用包括：

消费电子

可用于产品装配、功能检测、视觉检测、测试及工装循环。

新能源

可用于电芯、模组及相关零部件的输送、装配和检测设备。

医疗器械

适用于需要稳定输送和多工位检测的自动化设备。

汽车及零部件

可用于零部件装配、检测、测试及多工位加工设备。

六、振基科技如何提供环形导轨解决方案？

振基科技拥有精密环形导轨研发、加工、装配和调试能力，可根据客户设备图纸和工艺需求进行结构设计。

目前产品覆盖单轨、双轨、多种导轨截面以及多种闭环轨迹，并支持水平、垂直和悬挂安装。

从材料选择、热处理、加工到装配检测，可以在生产过程中进行质量控制。

对于自动化设备项目，可以根据以下信息进行选型：

产品重量 + 工装重量 + 工位数量 + 工艺节拍 + 轨迹尺寸 + 定位要求 + 安装方式

这样比单纯按照导轨尺寸选择更加合理。

常见问题 FAQ

Q1：精密环形导轨的重复定位精度是多少？

振基科技环形导轨的重复定位精度可达到±0.05 mm。实际定位效果还与工装、定位机构、控制系统及设备整体结构有关。

Q2：环形导轨可以做100个以上滑座吗？

可以。滑座数量可根据项目需求配置，支持1–100+滑座方案。具体数量需要结合轨迹长度、工位间距、负载和节拍进行计算。

结语

精密环形导轨适合需要循环输送、多工位布局、连续运行和重复定位的自动化设备。通过不同轨迹、导轨结构、驱动方式和滑座数量的组合，可以形成适合不同设备空间和工艺流程的闭环输送方案。

如需根据设备图纸进行选型，可联系振基科技。
