在自动装配、检测和测试设备中，短节拍并不意味着单纯提高输送速度。真正影响设备运行效率的因素，还包括工位间距、滑座数量、定位时间、加减速、产品重量和控制系统响应。

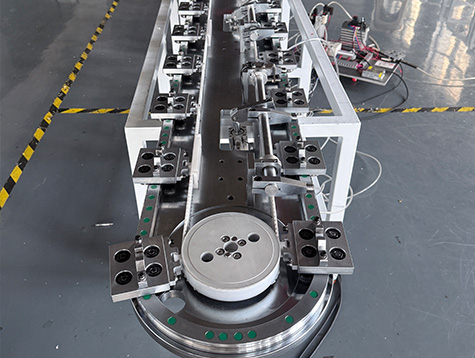

高精度环形导轨通过闭环运动结构，将多工位输送和精密定位结合起来，可用于需要连续循环和短节拍运行的自动化设备。
一、短节拍设备需要解决哪些问题？
当设备节拍缩短后，输送系统需要同时满足：快速移动、准确停靠、多工位协、稳定循环、产品和工装承载、与自动化机构同步。
如果只提高运行速度，而没有合理设计工位间距和定位方式，整体设备节拍仍然可能受到限制。
因此，高速环形输送系统需要进行整体运动设计。
二、高精度环形导轨的主要参数
振基科技产品技术范围包括：
重复定位精度：±0.05 mm
运行速度：0–3 m/s
负载：0–150 kg
同时提供：
V型25 / 44 / 50 / 76 mm
T型23 / 28 mm
单轨 / 双轨
1–100+滑座
水平 / 垂直 / 悬挂安装
标准环形直径覆盖200–1560 mm多个规格。
三、为什么工位间距会影响设备节拍？
工位间距决定了单位长度内可以布置多少个工位。

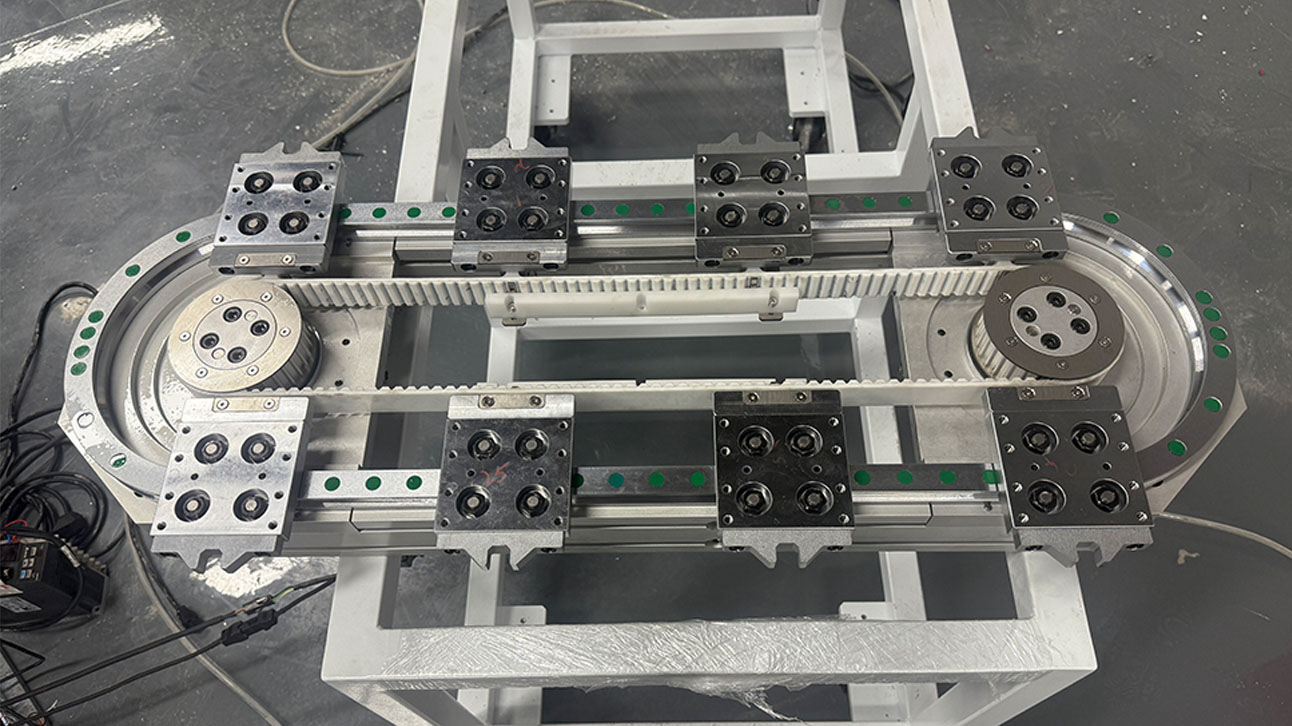

钢丝无缝同步带驱动方案的最小工位间距为：110 mm。
工位间距按照10 mm倍数配置。
精密链条驱动方案的最小工位间距为：95.25 mm。
链条规格包括8A、10A、12A和16A。
对于短节拍设备，设计人员需要根据产品尺寸和机构空间合理确定间距，而不是简单追求最小距离。
四、如何理解1秒级节拍参数？
产品参数中的索引速度（C/T）可达到：1.0 s
但实际设备节拍需要结合具体工艺进行计算。
例如，某个工位可能需要较长时间完成视觉检测，而另一个工位只需要完成简单定位。
因此，环形导轨可以通过多个滑座循环运行，让不同工位同时处理不同产品，从而提高整体设备利用率。
五、高速运行时为什么还要考虑负载？
系统负载范围为0–150 kg。
高速运行时，负载不仅影响驱动系统，还会影响：加速度、减速度、停靠稳定性
、机械结构、滑座受力、工装设计，因此，高速环形导轨需要同时考虑产品重量和工装重量。
六、哪些轨迹适合高速自动化？
根据设备布局，可以选择：
椭圆、矩形、圆形、S形、U形、垂直双轨
对于需要多个工位连续排列的设备，椭圆和矩形结构较常见。
如果设备需要利用垂直空间，则可以采用垂直双轨结构。
七、高精度定位如何实现？
环形导轨的重复定位精度为±0.05 mm。
同时，设备可以根据工艺配置：摆臂定位、推滑定位、原点检测、工位检测、到位信号，定位精度最终还取决于设备整体结构。
因此，在高精度应用中，导轨、滑座、定位机构和控制程序需要进行匹配。
八、高速环形导轨适用于哪些行业？
消费电子
用于精密装配、检测和测试。
新能源
用于电芯、模组和零部件相关自动化设备。
医疗器械
用于多工位装配和检测设备。
汽车及零部件
用于零部件装配、测试和检测。
九、如何降低高速运行维护工作量？
钢丝无缝同步带方案具有较低维护需求。
精密链条方案则需要进行周期性润滑。
此外，导轨工作面硬度为55–62 HRC，并可根据工作环境选择不同材料和表面处理。
对于洁净室、医疗和食品相关设备，可根据项目要求采用不锈钢版本。
常见问题 FAQ
Q1：高精度环形导轨最高运行速度是多少？
运行速度范围为0–3 m/s。实际速度需要根据产品重量、轨迹结构、滑座数量、节拍和定位要求进行调整。
Q2：高速运行还能保持±0.05 mm重复定位吗？
±0.05 mm是产品的重复定位精度指标。实际设备运行中的最终定位表现，还与定位机构、工装、控制系统及设备安装精度有关，因此需要进行整机方案匹配。
结语
高速短节拍自动化并不是简单提高导轨运行速度，而是需要综合考虑速度、负载、工位间距、定位精度、滑座数量和控制系统。
高精度环形导轨可以作为自动化设备内部的循环运动模块，为多工位连续运行提供基础。
振基科技可根据具体设备节拍和工艺要求进行环形导轨方案设计。
