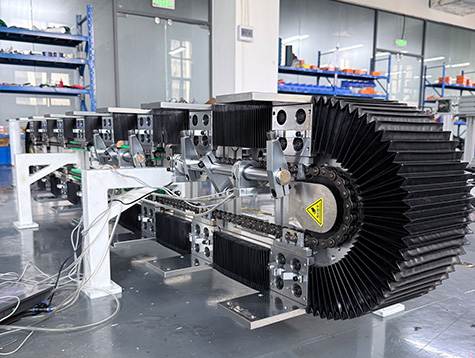

环形导轨输送线如何适应柔性制造与循环自动化？

随着自动化设备向多工位、柔性化和连续生产方向发展，单一的直线输送方式并不能适应所有设备布局。特别是在自动装配、检测和测试设备中，产品或工装往往需要经过多个工位后重新返回起始位置。

环形导轨输送线通过闭环轨迹实现工装循环运行，可以根据设备空间设计成椭圆、矩形、S形、U形等结构，为自动化设备提供连续循环输送模块。

一、什么是环形导轨输送线？

环形导轨输送线通常由导轨、滑座、驱动系统、定位机构、控制系统和传感器等部分组成。

与传统直线输送不同，它的运行路径不是单向直线，而是形成一个闭环。

一个典型流程可以是：

上料 → 工位1 → 工位2 → 工位3 → 检测 → 下料 → 返回

当产品完成一个循环后，滑座可以再次回到上料位置。

这种结构适合需要重复利用工装、减少回流设备和进行多工位连续生产的场景。

二、柔性制造为什么需要环形输送？

柔性制造设备通常需要面对多产品、多工艺和多工位的生产需求。

环形导轨输送线的优势并不是简单地“速度更快”，而是可以通过轨迹和工位的重新配置，使输送系统更容易适应不同设备布局。

例如：

工位较少，可以采用紧凑型圆形结构；

工位较多，可以采用椭圆或矩形结构；

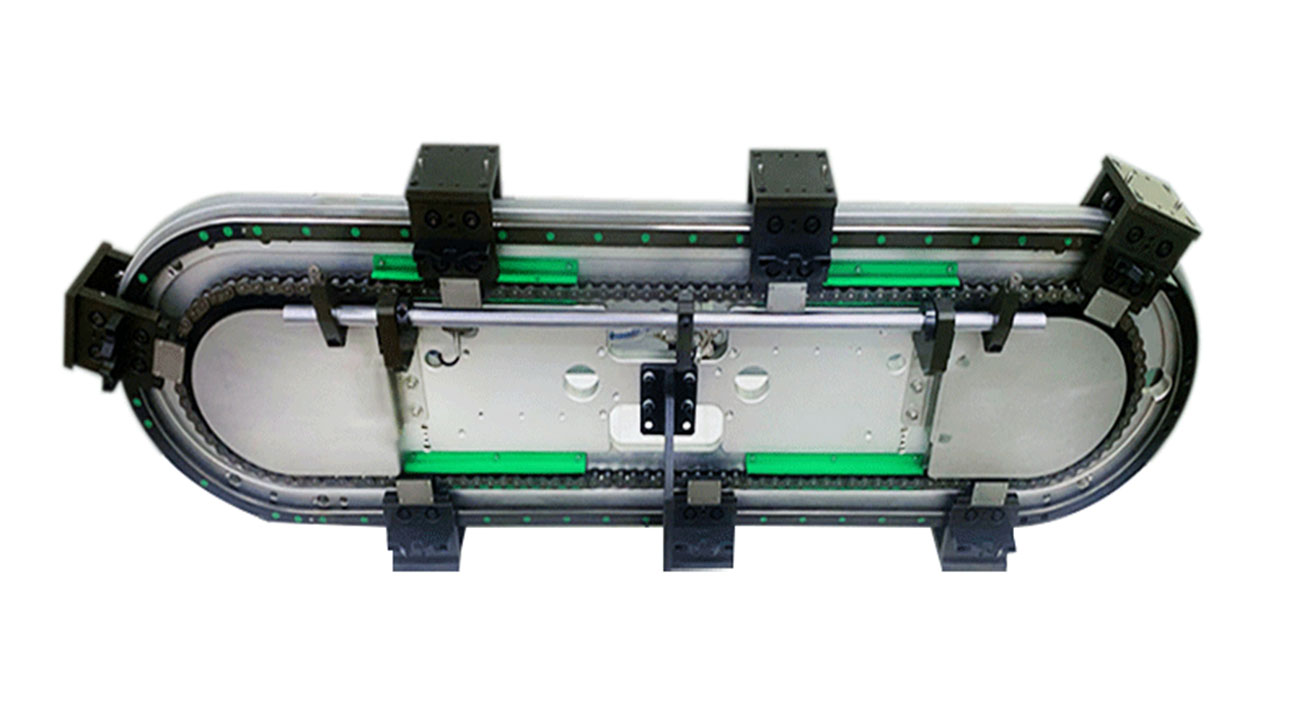

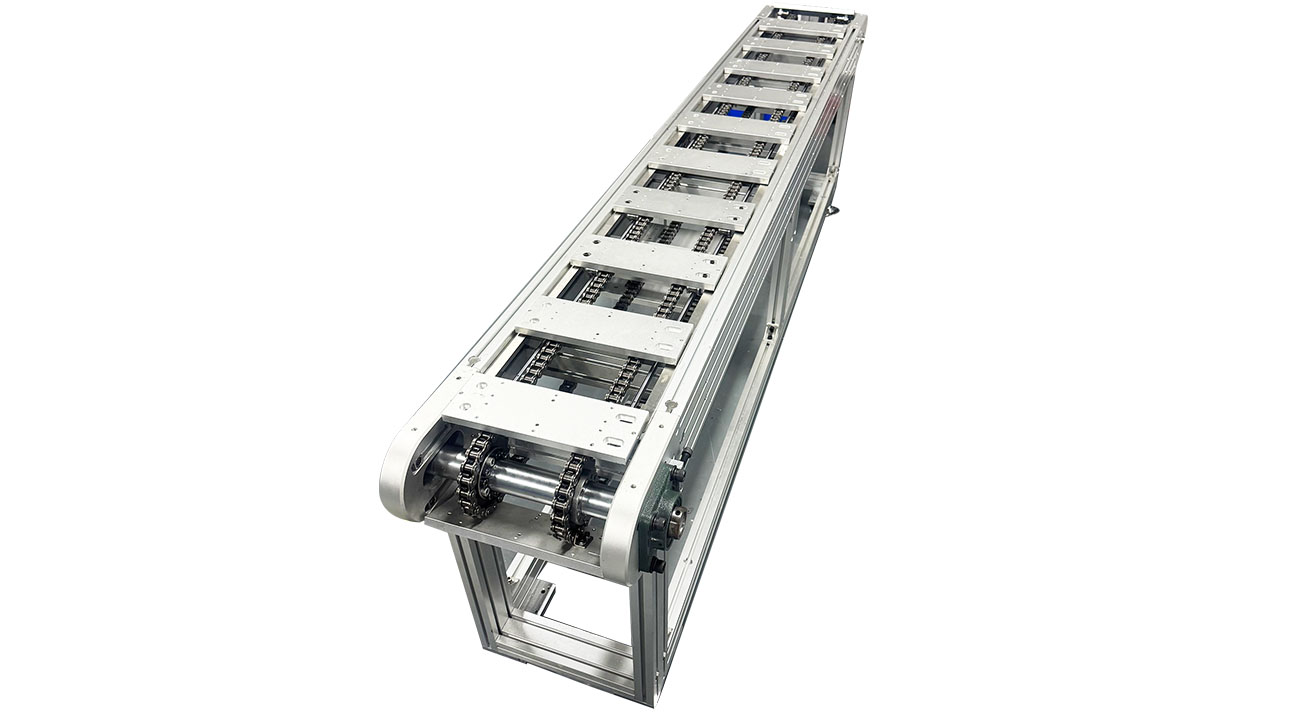

设备需要上下循环，可以采用垂直双轨；

设备空间不规则，可以采用S形、U形或异形轨迹；

工位需要分布在设备两侧，可以采用长距离闭环结构。

因此，环形导轨实际上是自动化设备中的一种可配置运动平台。

三、环形导轨输送线有哪些核心参数？

振基科技环形导轨系统主要技术范围如下：

标准环形直径包括200 mm、300 mm、351 mm、400 mm、468 mm、500 mm以及600–1560 mm规格。更大的尺寸可以根据项目需求进行非标定制。

四、环形导轨输送线如何实现不同工位布局？

柔性自动化设备的核心问题之一是工位布局。

环形导轨可以根据设备空间进行轨迹设计。

椭圆结构

适用于工位分布在两条长边上的自动化设备。

矩形结构

适合设备内部需要形成规则闭环通道的情况。

S形结构

适用于设备内部存在不同方向工位，需要绕开机械结构的场景。

U形结构

适用于上料、加工和下料区域需要形成紧凑回流布局的设备。

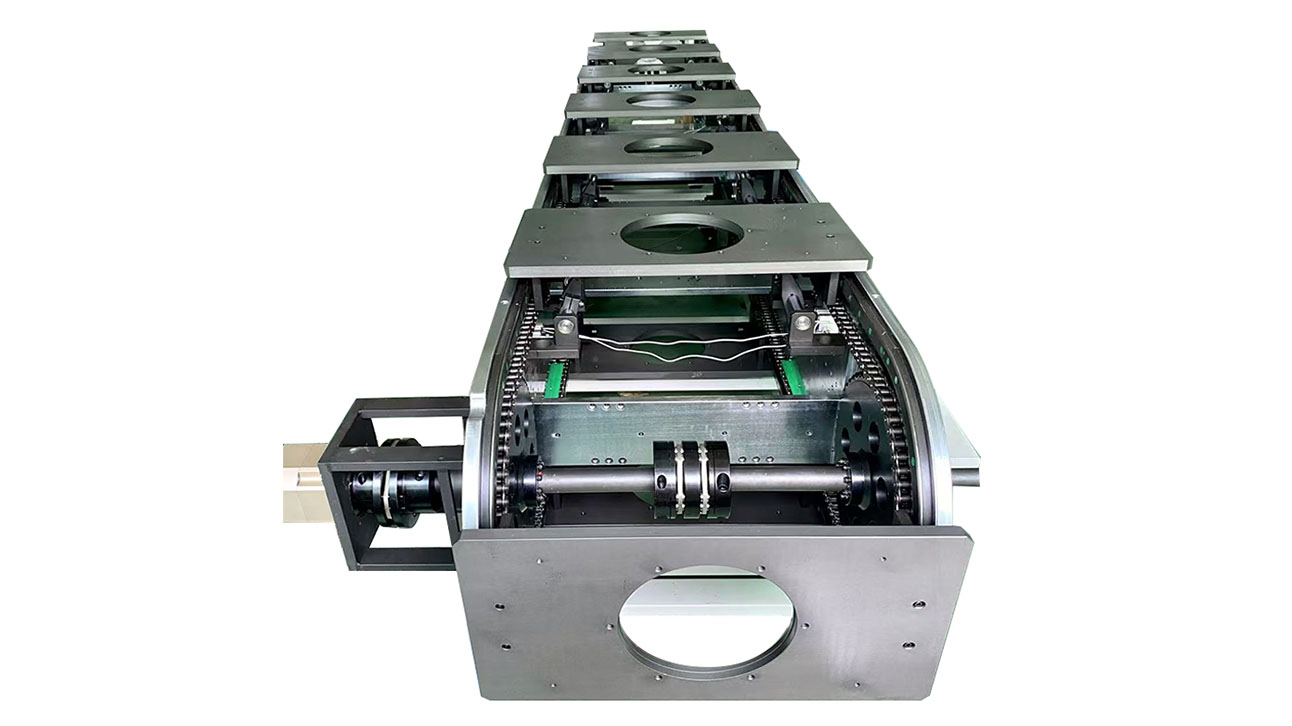

垂直双轨结构

适用于设备需要利用上下空间进行循环运行的场景。

因此，环形导轨的形状并不是固定的，而应根据设备结构进行设计。

五、驱动方式如何影响工位间距？

最新产品方案支持精密链条驱动和钢丝无缝同步带驱动。

两种方式在工位间距方面存在区别。

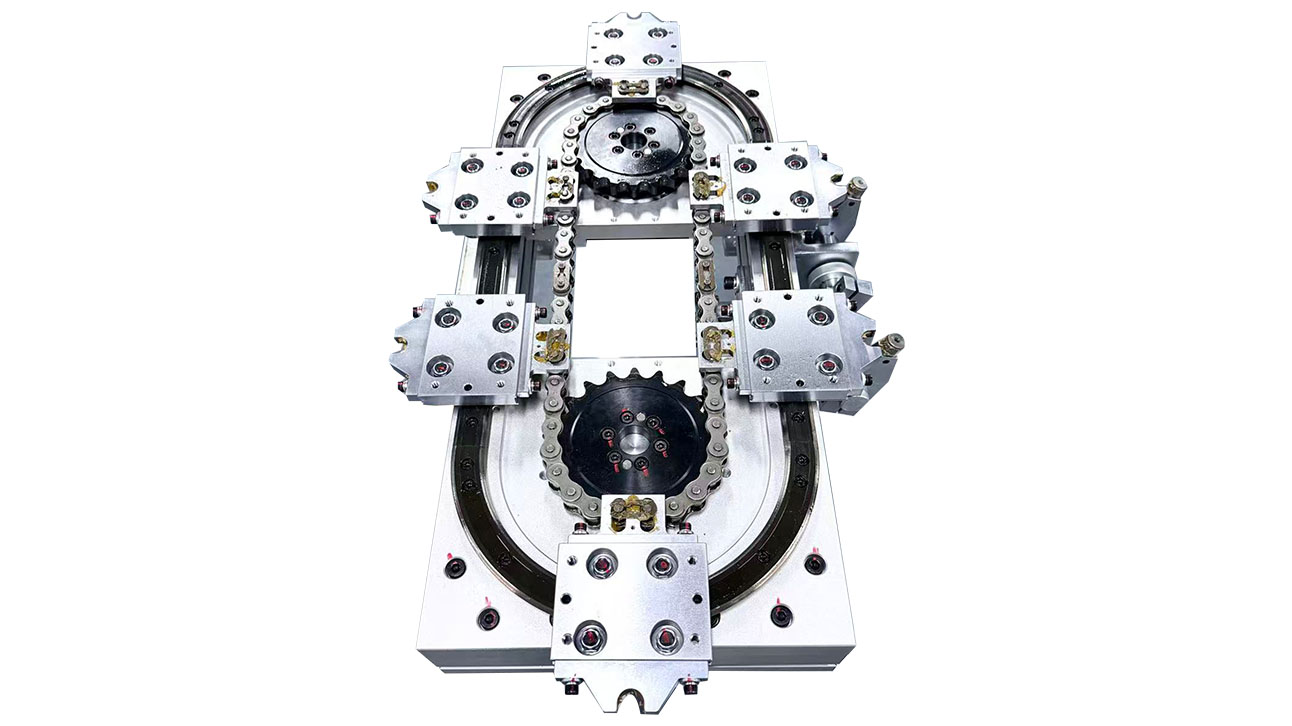

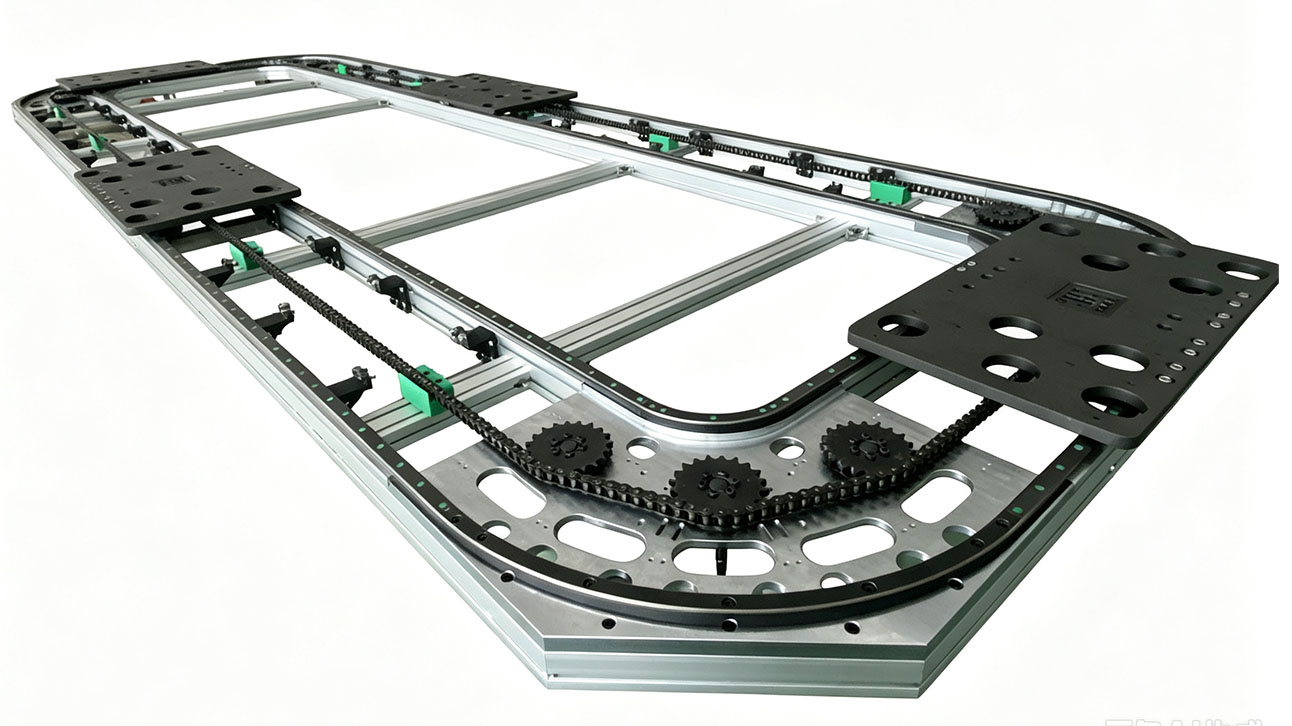

精密链条驱动

最小工位间距为95.25 mm。

可根据链节尺寸配置8A、10A、12A、16A等规格。

链条运行过程中需要进行周期性润滑维护。

钢丝无缝同步带驱动

最小工位间距为110 mm。

工位间距按照10 mm倍数配置。

同步带方案维护需求较低，适合需要持续运行的自动化设备。

实际选择时，需要结合负载、节拍、工位空间和维护方式综合判断。

六、环形导轨输送线如何配合自动化控制？

环形导轨可以与自动化设备控制系统连接。

控制方式包括：

PLC

PCB

HMI触摸屏

MES

Modbus

EtherCAT

无线通信

系统可以根据设备需求设置运行速度、工艺节拍、站点检测和到位信号。

常见传感器包括原点检测、工位检测和到位信号。

这样可以让环形导轨与机械手、视觉检测、装配机构和测试设备形成完整的自动化协同。

七、哪些行业适合环形导轨输送线？

消费电子

适用于精密装配、检测、测试和工装循环。

新能源

适用于电芯及相关零部件的装配、检测和输送。

医疗器械

适用于多工位检测、装配和自动化处理。

汽车及零部件

适用于零件装配、检测、测试和连续输送。

八、环形导轨输送线选型需要哪些信息？

如果需要为设备选择环形导轨，建议提供以下信息：

产品重量

工装重量

工位数量

工艺节拍

目标运行速度

轨迹长度

环形尺寸

定位精度

安装方式

设备整体布局

这些数据可以帮助工程师判断导轨截面、单轨或双轨结构、驱动方式、滑座数量以及工位间距。

常见问题 FAQ

Q1：环形导轨输送线可以做非规则轨迹吗？

可以。除圆形、椭圆形和矩形外，还可以设计S形、U形、三角形、梯形及其他异形闭环轨迹。

Q2：环形导轨需要定期维护吗？

维护方式取决于驱动结构。钢丝无缝同步带方案维护需求较低；精密链条方案需要进行周期性润滑。

结语

环形导轨输送线的核心价值在于将输送、循环运行、多工位布局和精密定位结合起来。通过不同轨迹、驱动方式和控制系统配置，可以适应不同自动化设备的空间和生产要求。

振基科技可根据设备布局、产品负载、工艺节拍和定位要求提供环形导轨选型及非标设计支持。
