环形导轨自动化输送线如何支持多工位高产能生产设备？

高产能自动化设备通常需要多个工位同时运行。产品进入设备后，需要依次完成装配、检测、测试等工艺，并在完成后返回或进入下一个生产流程。

环形导轨自动化输送线可以通过闭环运行方式，将多个工位连接到同一运动系统，使多个产品或工装同时处于不同工艺阶段。

这种方式适合需要连续循环、多工位协同和稳定节拍的自动化设备。

一、什么是环形导轨自动化输送线？

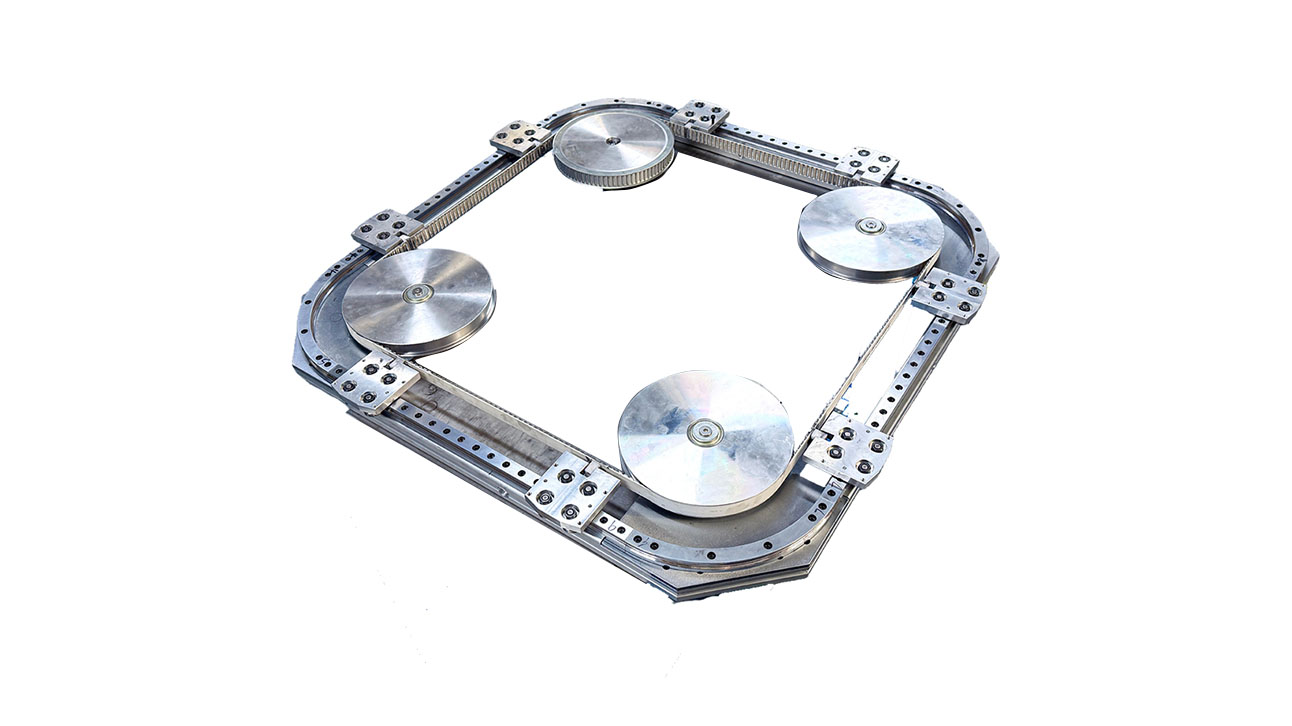

环形导轨自动化输送线不是单纯的输送设备，而是自动化设备内部的一个运动模块。

其基本组成包括：环形导轨,滑座,驱动系统,定位机构,传感器,控制系统,支撑结构。

滑座沿闭环轨迹循环运行，并根据设备程序在不同工位停靠。

二、多工位为什么可以提高设备利用率？

假设一条生产流程包含多个工艺：

装配 → 检测 → 测试 → 视觉检查 → 下料

如果采用循环输送方式，不同滑座可以同时进入不同工位。

当1号滑座进行装配时，2号滑座可以检测，3号滑座可以测试，4号滑座可以进行视觉检查。

因此，一个完整循环中可以同时进行多个工艺，而不必让单个产品完成全部流程后才处理下一个产品。

三、环形导轨自动化输送线的技术范围

振基科技产品主要参数如下：

标准环形直径包括：

200 / 300 / 351 / 400 / 468 / 500 / 600–1560 mm

更大尺寸可根据项目进行非标设计。

四、高产能设备如何确定滑座数量？

滑座数量不是越多越好。

实际数量需要综合考虑：

轨迹长度 + 工位间距 + 产品尺寸 + 工艺节拍 + 负载 + 定位时间

系统支持1–100+滑座。

如果采用钢丝无缝同步带驱动，最小工位间距为110 mm，并按照10 mm倍数配置。

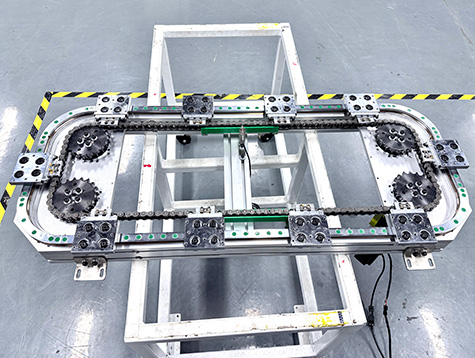

如果采用精密链条驱动，最小工位间距为95.25 mm，具体还与链条规格有关。

因此，在确定滑座数量之前，需要先确定工艺布局。

五、如何选择单轨和双轨？

单轨

适合结构紧凑、产品和工装负载明确的自动化设备。

双轨

适用于需要更高支撑能力或工装尺寸较大的设备。

实际选择需要结合产品重量、工装结构、运行轨迹和设备空间确定。

六、如何根据生产线空间选择轨迹？

环形导轨自动化输送线可以根据设备空间进行布局。

椭圆结构

适合长距离连续循环。

矩形结构

适合设备内部规则布局。

S形结构

适合需要避让其他设备结构的场景。

U形结构

适合紧凑型自动化设备。

垂直双轨

适合需要充分利用设备高度的方案。

此外还可以设计三角形、梯形和其他异形闭环结构。

七、如何实现自动化控制？

环形导轨系统可以与设备PLC或PCB控制系统连接。

支持：PLC，PCB，HMI，MES，Modbus，EtherCAT，无线通信，HMI可以根据设备程序设置运行速度和工艺节拍。

同时可以配置：原点开关，工位检测，到位信号。

使环形导轨与机械手、视觉系统和检测设备形成联动。

八、不同应用环境如何选择材料？

导轨可以采用：轴承钢，高品质合金钢，不锈钢

表面处理包括：发黑，镀镍，镀铬，防锈处理，阳极氧化，涂层

工作面硬度为55–62 HRC。

对于洁净室、食品和医疗场景，可根据项目要求采用不锈钢版本。

九、哪些行业适合多工位环形自动化输送？

消费电子

适用于装配、检测、测试和工装循环。

新能源

适用于电芯、模组及相关零部件自动化设备。

医疗器械

适用于多工位装配、检测和测试设备。

汽车及零部件

适用于零部件装配、检测和自动化测试。

十、振基科技如何支持自动化设备项目？

振基科技可以根据客户的设备结构和工艺要求进行环形导轨选型。

项目设计通常需要确认：

产品重量 → 工装重量 → 工位数量 → C/T → 轨迹尺寸 → 定位精度 → 运行速度 → 安装方式

然后确定导轨结构、驱动方式、滑座数量和工位间距。

对于特殊设备，还可以进行轨迹形状、支撑结构、滑座数量等非标设计。

常见问题 FAQ

Q1：环形导轨自动化输送线适合多少工位？

没有固定的工位数量。滑座可以配置1–100+，具体需要根据轨迹长度、工位间距、产品尺寸和工艺节拍确定。

Q2：环形导轨可以与MES和EtherCAT连接吗？

可以。根据项目控制方案，可以支持PLC、MES、Modbus、EtherCAT及无线通信等方式。

结语

环形导轨自动化输送线通过闭环运行、多滑座循环和多工位协同，可以将多个自动化工艺集成到同一运动模块中。

对于需要连续运行、精密定位和多工位协同的自动化设备，可以根据产品负载、设备节拍和空间布局选择合适的环形导轨结构。

振基科技可根据客户设备参数提供环形导轨选型、结构设计和非标方案支持。
