选择精密环形导轨时，不能只看导轨尺寸或额定负载。对于自动化设备而言，重复定位精度、运行速度、负载、工位间距、轨迹尺寸、驱动方式、安装方式和控制系统都会影响最终方案。
因此，精密环形导轨的选型应该从设备工艺需求开始，而不是单独选择某一个型号。
一、首先确定重复定位精度
如果产品需要在装配、检测或加工工位准确停靠，应首先确定设备所需要的定位精度。
振基科技精密环形导轨的重复定位精度可达到：
±0.05 mm
普通定位精度范围为：
±0.5 mm–±1.0 mm
需要注意的是，导轨本身的重复定位性能并不等同于整机最终定位精度。
实际设备精度还会受到：滑座结构、定位机构、产品工装、机械刚性驱动、系统控制系统、安装精度
等因素影响。
二、根据负载选择导轨结构
系统负载范围为：
0–150 kg
这里的负载不能简单理解为产品重量。
实际计算通常需要考虑：
产品 + 工装 + 滑座上的附加载荷
如果设备运行速度较高，还需要进一步考虑加减速过程中的动态载荷。

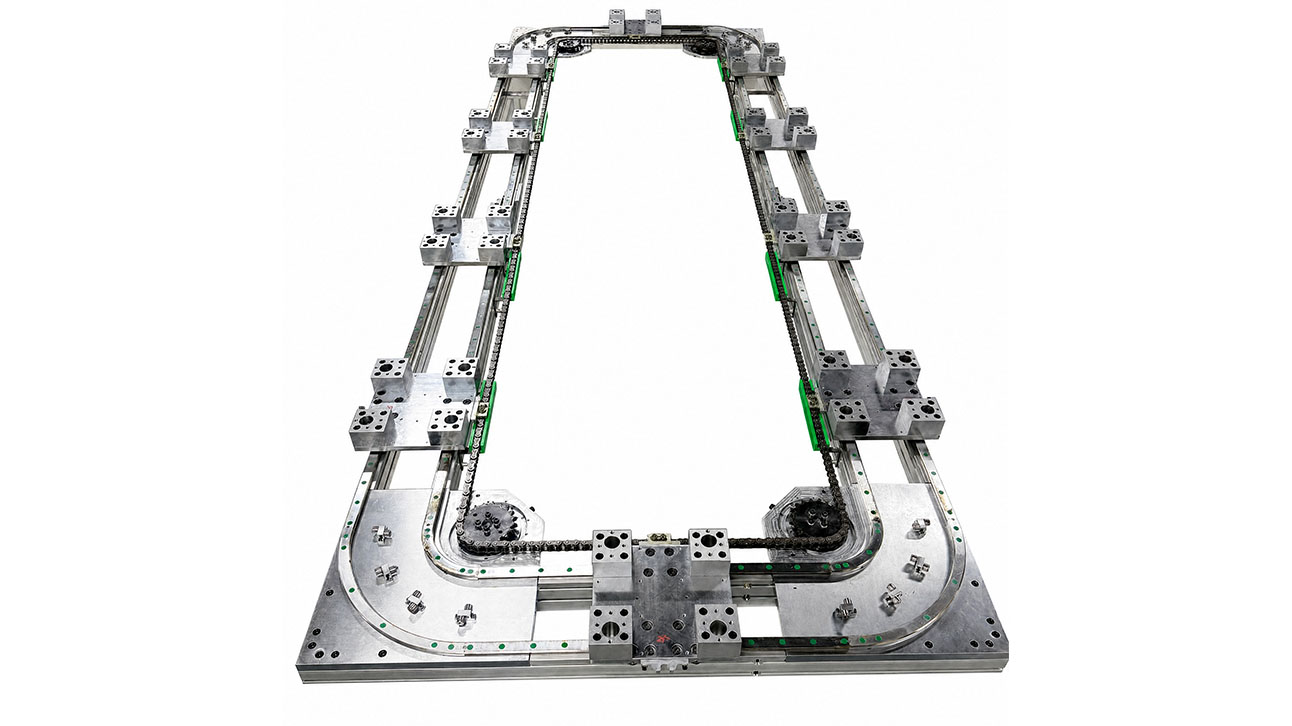

根据设备需求，可以选择单轨或双轨结构。
三、根据速度和节拍选择驱动方案
环形导轨运行速度范围为：0–3 m/s。
设备如果需要高速运行，应同时确认：
产品重量、工装重量、滑座数量、环形轨迹尺寸、加减速要求、工位定位方式、工艺节拍。
例如，高速回流和精密定位工位对输送系统的要求并不完全相同。
因此，速度参数需要结合实际C/T进行设计。
四、导轨截面尺寸如何选择？
目前提供两类主要导轨截面。
V型导轨
25 mm-44 mm-50 mm-76 mm
T型导轨
23 mm-28 mm
不同截面对应不同的结构设计和应用条件。
选型时需要结合负载、轨迹尺寸、滑座结构和设备安装空间进行确定。
五、环形直径如何确定？
标准环形直径包括：
200 mm、300 mm、351 mm、400 mm、468 mm、500 mm、600–1560 mm
如果设备空间或工艺路线需要更大尺寸，可以进行非标定制。
环形直径不仅影响设备外形尺寸，也会影响：工位数量、工位间距、滑座数量、运行轨迹、设备节拍、机械手动作范围。
因此，应在设备总体布局阶段确定。
六、工位间距是选型中的关键参数
对于多工位设备，工位间距会直接影响机构安装。
精密链条驱动
最小工位间距：
95.25 mm
可配置：
8A / 10A / 12A / 16A

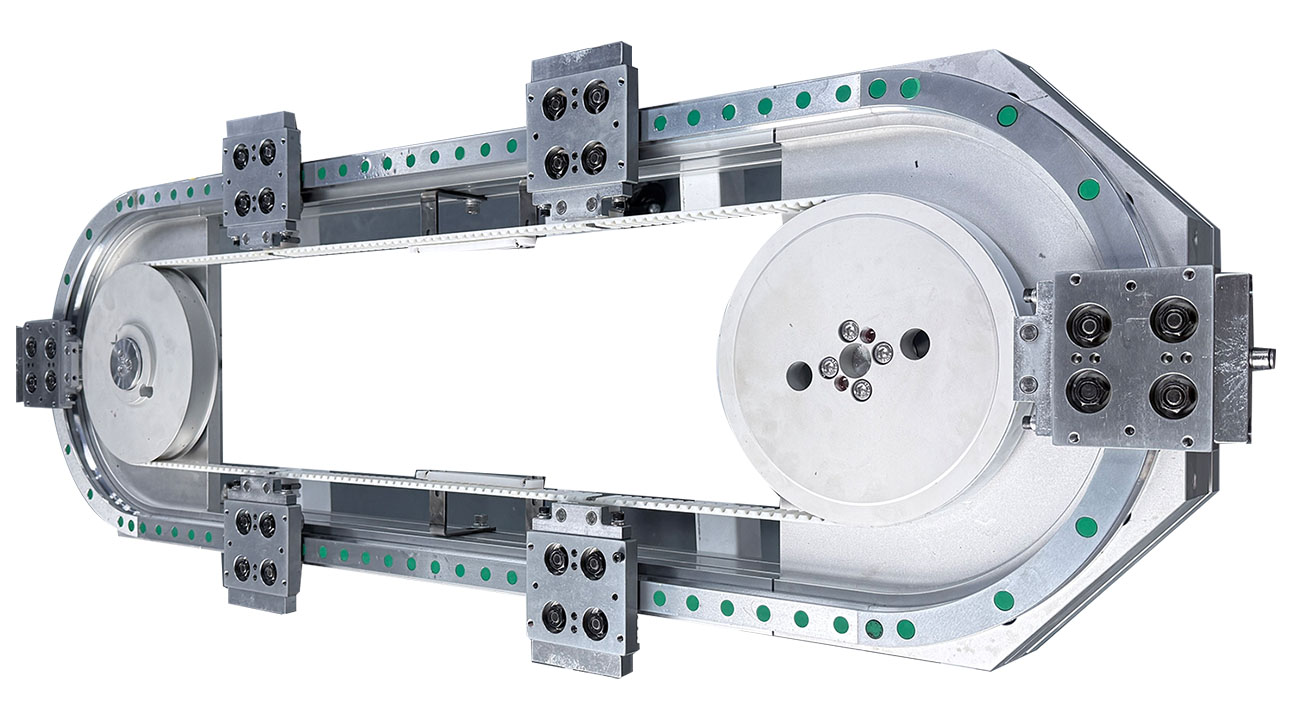

钢丝无缝同步带驱动
最小工位间距：
110 mm
工位间距按照10 mm倍数配置。
如果设备需要密集布置多个工位，应提前根据机构尺寸确认最小可用间距。
七、根据设备空间确定轨迹形状
环形导轨并不局限于圆形。
可根据设备布局设计：

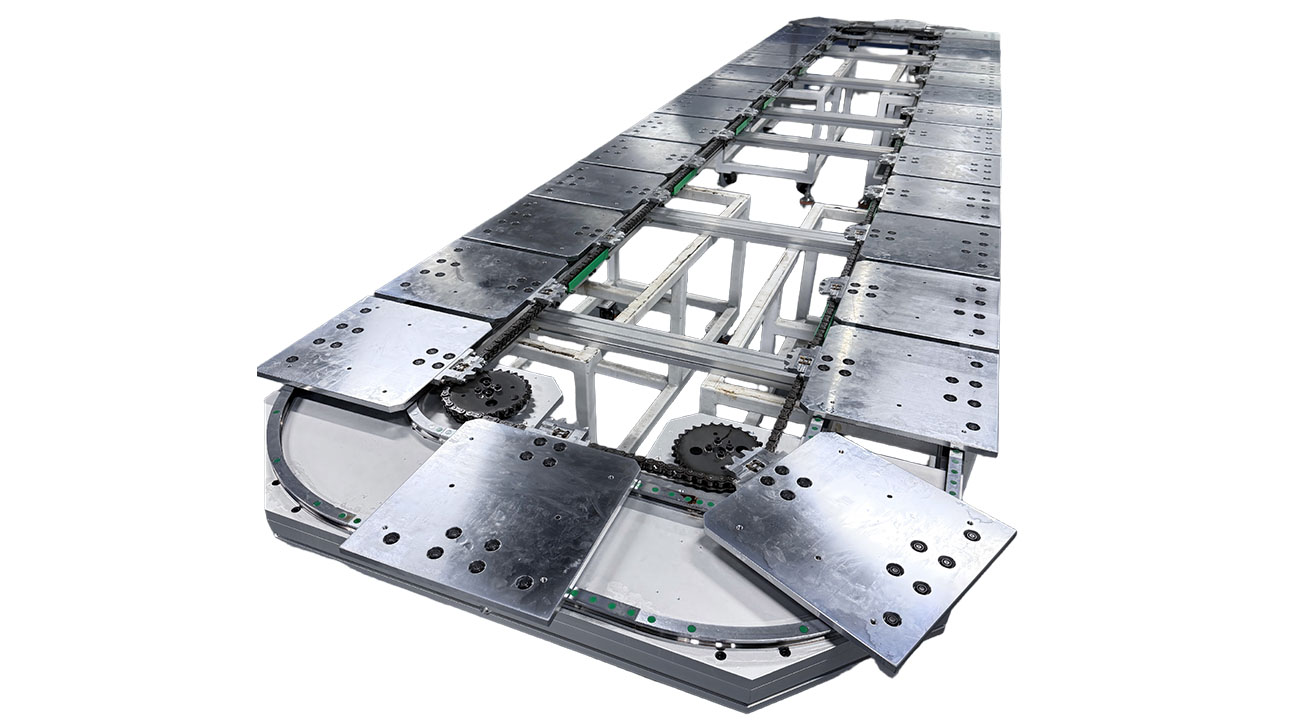

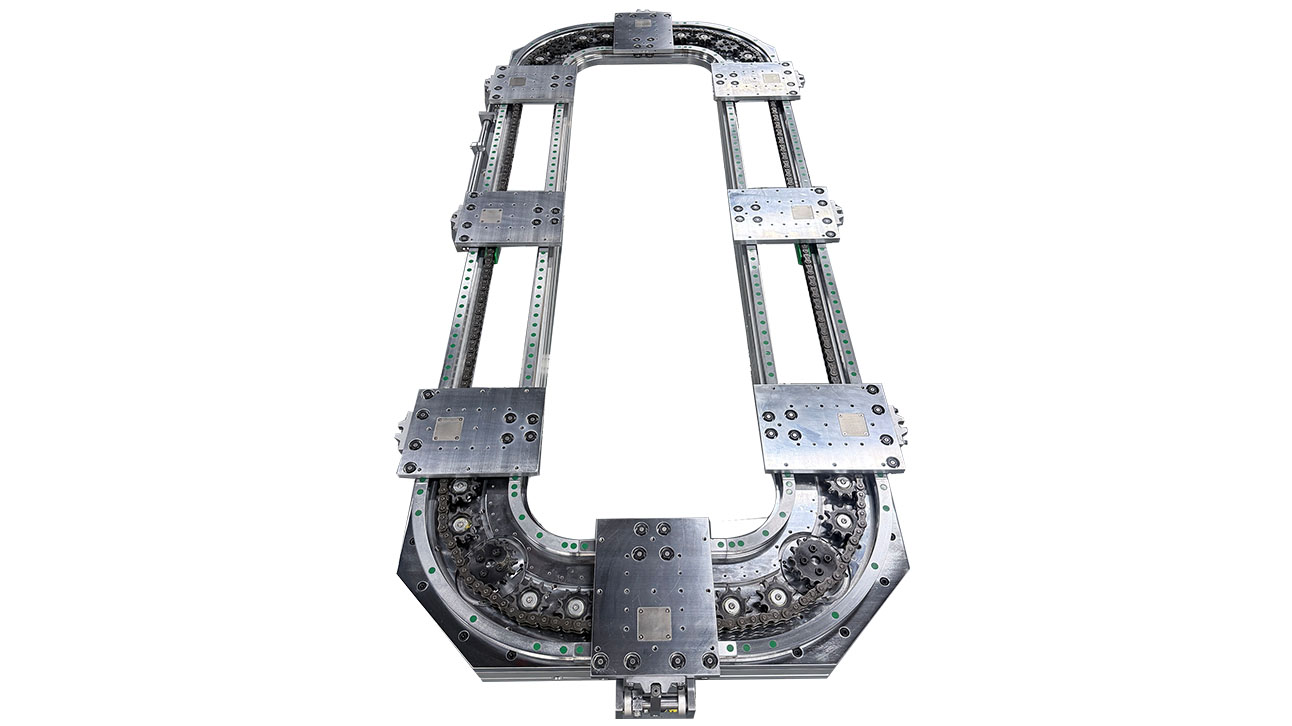

椭圆、矩形、平面双轨、垂直双轨、三角形、梯形、S形、U形、不规则闭环。
例如，设备两侧需要布置工位时，椭圆和矩形结构通常更加容易进行布局；设备需要上下循环时，可以考虑垂直结构。
八、根据安装环境选择安装方式
支持：水平安装、垂直安装、悬挂安装。
同时可以配置：底板、单侧底板、双侧底板、型材支撑、单侧型材支撑、双侧型材支撑。
如果设备空间较紧凑，可以在前期设计中同步考虑导轨、支撑结构和机械手的空间关系。
九、材料和表面处理同样重要
导轨材料可以选择：轴承钢、高品质合金钢、不锈钢
表面处理包括：发黑、镀镍、镀铬、防锈处理、阳极氧化、涂层
工作面硬度为：
55–62 HRC
对于洁净室、食品及医疗相关场景，可根据项目要求采用不锈钢版本。
十、控制与通信方式也需要提前确定
环形导轨可以与：PLC、PCB、HMI、MES、Modbus、EtherCAT、无线通信
等系统进行配合。
HMI可用于设置速度和节拍。
传感器可以根据项目配置原点检测、工位检测和到位信号。
环形导轨选型清单
在向厂家询价前，建议准备以下信息：
项目 | 需要确认的内容 |
产品重量 | kg |
工装重量 | kg |
重复定位精度 | mm |
目标速度 | m/s |
工艺节拍 | s |
工位数量 | 个 |
工位间距 | mm |
轨迹形状 | 圆形/椭圆/矩形/异形 |
环形尺寸 | mm |
安装方式 | 水平/垂直/悬挂 |
支撑方式 | 底板/型材 |
工作环境 | 常温/洁净室等 |
常见问题 FAQ
Q1：精密环形导轨选型最重要的参数是什么？
没有单一参数适用于所有设备。通常需要同时确认重复定位精度、负载、速度、工位间距、轨迹尺寸和安装方式。
Q2：标准尺寸不能满足设备空间怎么办？
可以根据设备布局进行非标设计，包括轨迹尺寸、形状、滑座数量、支撑方式和工位布局等。
结语
精密环形导轨选型本质上是一个设备整体运动方案匹配过程。只有将产品重量、工位数量、节拍、精度和设备空间结合起来，才能确定合适的导轨结构和驱动方案。
振基科技可根据客户设备布局和工艺参数提供选型及非标设计支持。
