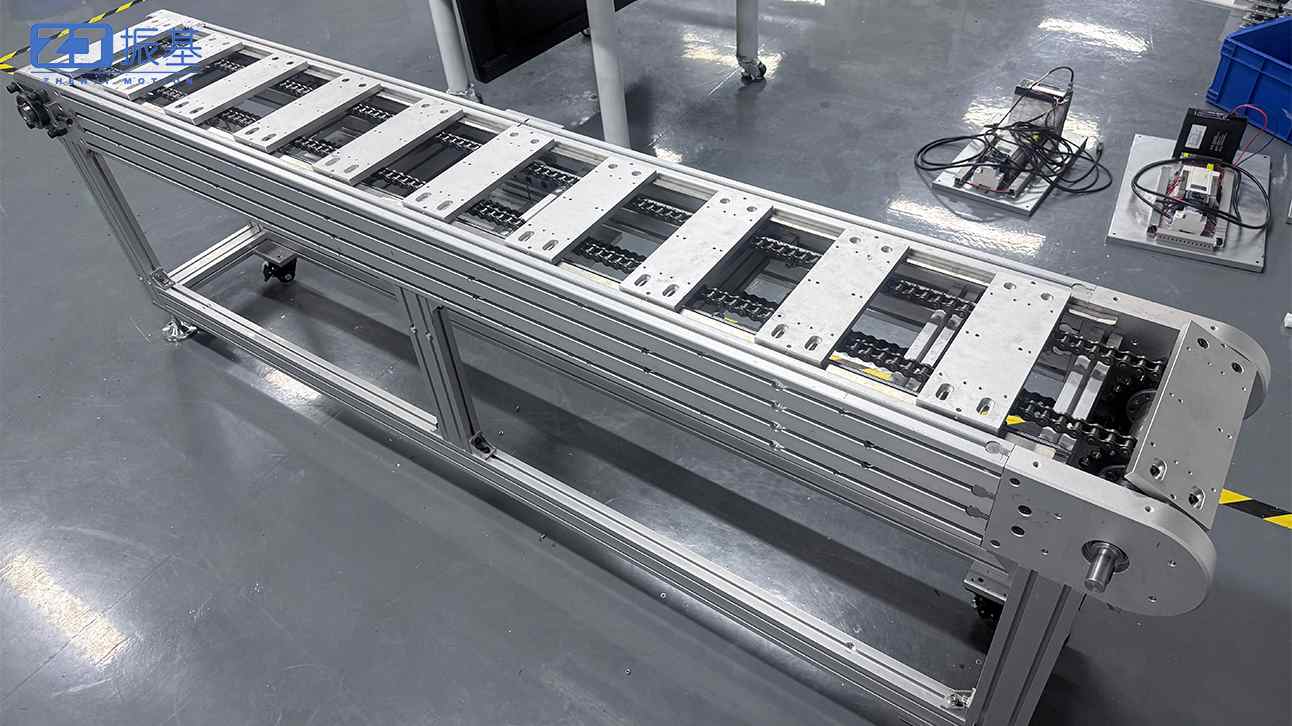

高效链式输送线：两侧支撑

1.两侧导向支撑

在链条运行轨道的两侧设置高精度导向条（耐磨尼龙或超高分子量聚乙烯材质），对链条或承载托盘形成双侧精密限位。这一结构确保链条始终沿轨道中心线运行，有效消除因工件偏载、线体轻微变形或长期运行磨损导致的跑偏现象，杜绝卡滞风险，保障输送过程的连续性。

支撑结构的关键设计要点包括：

• 导向槽下表面直接支撑链条滚子，避免链条下垂

• 销轴槽与链板槽的配合设计，确保链条节节精准定位

• 双侧对称支撑，平衡承受垂直载荷与侧向力

2. 链条传动系统：刚性可靠，连续运转

采用高强度精密链条作为传动介质，相比皮带传动具有显著优势：

• 无打滑现象：链条传动无弹性滑动，传动比准确，传动平稳

• 传递功率大：过载能力强，适合5-20kg负载的连续输送工况

• 恶劣环境适应性：能在高温、潮湿、多尘、有污染等环境中稳定工作

• 输送速度准确稳定：保证精确的同步输送，满足自动化产线节拍要求

3. 模块化铝型材框架：轻量化，易集成

挤压铝材或钢制框架结构，具有以下特点：

• 自重轻、变形小，便于自动化集成设计

• 可任意水平或竖直方向布置安装

• 模块化拼接，支持直线、L型、U型等多种布局形式
