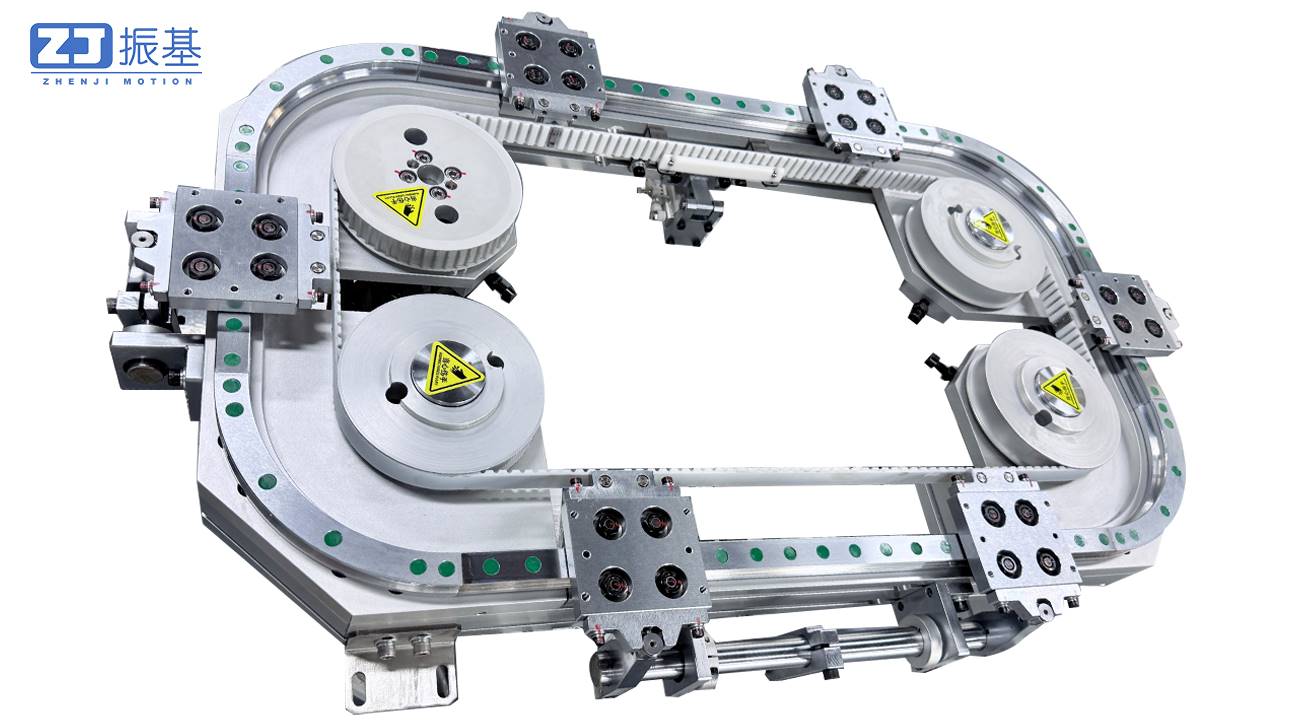

同步带矩形导轨输送机：四边循环的精密输送方案

振基自动化科技的同步带矩形导轨输送机，是环形导轨输送线中采用矩形布局的机型。四边直线段与圆弧段组合成闭合循环，采用钢丝无缝同步带（钢帘同步带）传动，重复定位精度±0.05mm，速度0-3m/s，同步带免维护，噪音70dB，适合需要长直线工位与紧凑回程的精密输送场景。

核心技术参数

矩形布局的三个实际价值

长直线工位多。矩形四边提供连续直线段，单边可布置多个工位，适合需要多工序串行作业的产线，减少工件转运次数。

回程紧凑。矩形闭合循环使回程段贴近作业段，整机占地比椭圆形布局更规整，便于车间设备排布与通道规划。

同步带免维护。钢丝无缝同步带无需定期润滑，减少停机保养，适合无人化产线长时间连续运行。

典型应用场景

3C电子。手机中框多工序打磨矩形循环线，四边分别布置粗磨、精磨、检测、下料工位，减少人工转运。

新能源。电池模组装配矩形循环线，长直线段容纳多工位同步作业，配合HMI触摸屏设定节拍。

汽车零部件。小型零件装配矩形循环线，负载0-150kg适配多种工件，可选双轨结构提升刚性。

定制选项

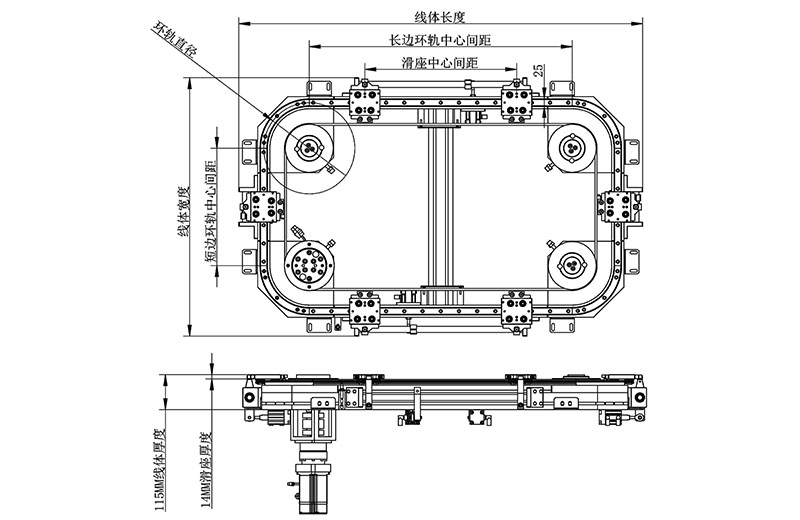

周长按项目设计，可达100米以上。环轨直径标准件200mm-1560mm，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。安装方式支持水平、垂直、吊装。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：同步带矩形导轨输送机和椭圆形环形导轨有什么区别？

答：主要区别在布局与工位分布。矩形布局四边为直线段，适合布置多个长直线工位；椭圆形布局圆弧段占比大，适合工位少、节拍快的循环。两者精度一致，均为±0.05mm，选型需结合工序数量与车间尺寸。

问：矩形导轨输送机的周长可以做到多长？

答：周长可达100米以上，按项目设计。工位间距最小110mm，为10的整倍数，滑座数量1-100+可配置。具体方案需结合负载、速度与节拍要求确定。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供同步带矩形导轨输送机选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：
