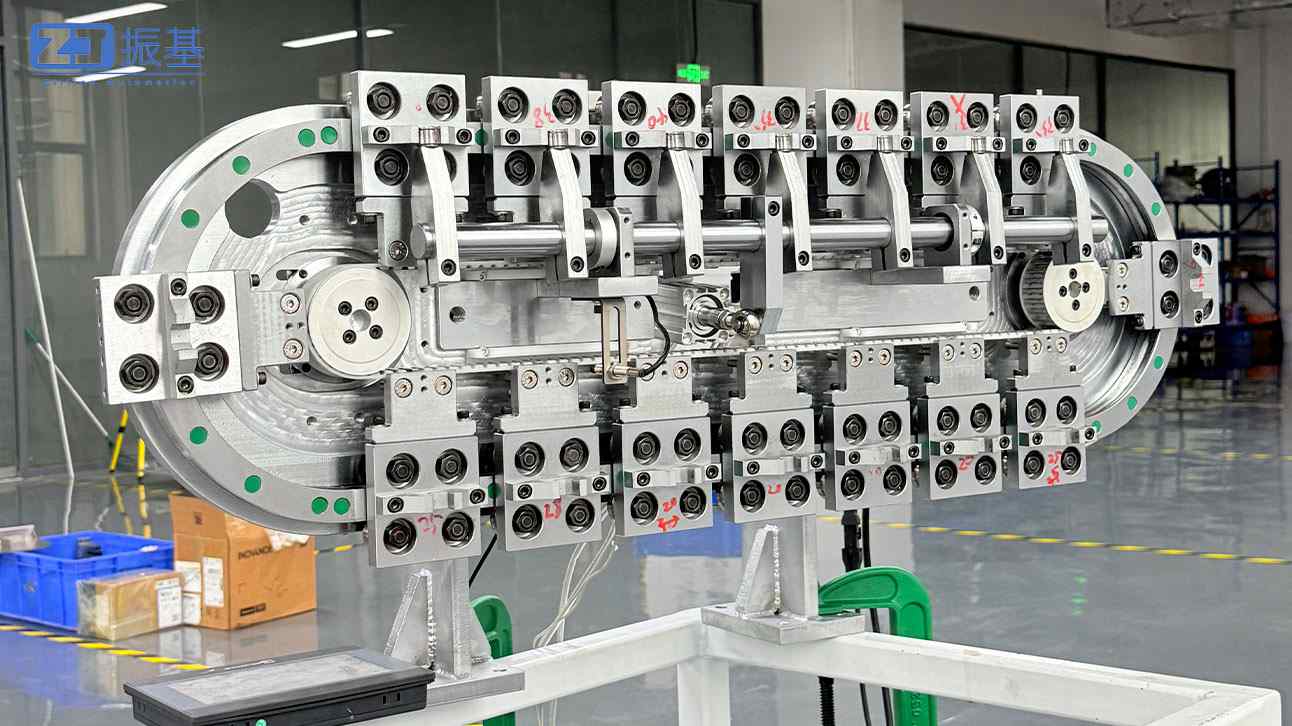

立式同步带环形轨道：垂直循环的免维护精密输送方案

振基自动化科技的立式同步带环形轨道，是环形导轨输送线中结合垂直安装与同步带传动的机型。采用钢丝无缝同步带（钢帘同步带）传动，重复定位精度±0.05mm，速度0-3m/s，负载0-150kg，噪音70dB，同步带免维护，适合车间地面紧张、维护条件受限的精密环形导轨循环输送场景。

核心技术参数

立式同步带结构的三个实际价值

节省占地。垂直安装使产线向高度方向延伸，同等产能下比水平布局节省30%以上地面空间，适合老旧车间改造与紧凑产线布局，是精密环形导轨在空间受限场景的优选方案。

免维护运行。钢丝无缝同步带无需定期润滑，减少停机保养时间，配合环形导轨输送线的连续循环特性，适合无人化产线长时间运行。

低噪音洁净。70dB运行噪音，低于链条传动的冲击噪声，可选不锈钢版本，适合医疗、3C等对车间环境要求较高的环形导轨应用场景。

典型应用场景

3C电子。手机中框打磨立式循环线，垂直布局在狭小车间内完成多工位循环，同步带免维护减少停机，适配环形导轨自动化生产线需求。

新能源。电池模组测试立式循环线，环形导轨输送线承载较重模组，配合HMI触摸屏设定节拍。

医疗耗材。注射器组装洁净循环线，可选不锈钢版本与风琴罩防护，同步带传动避免润滑污染风险，满足精密环形导轨洁净输送要求。

定制选项

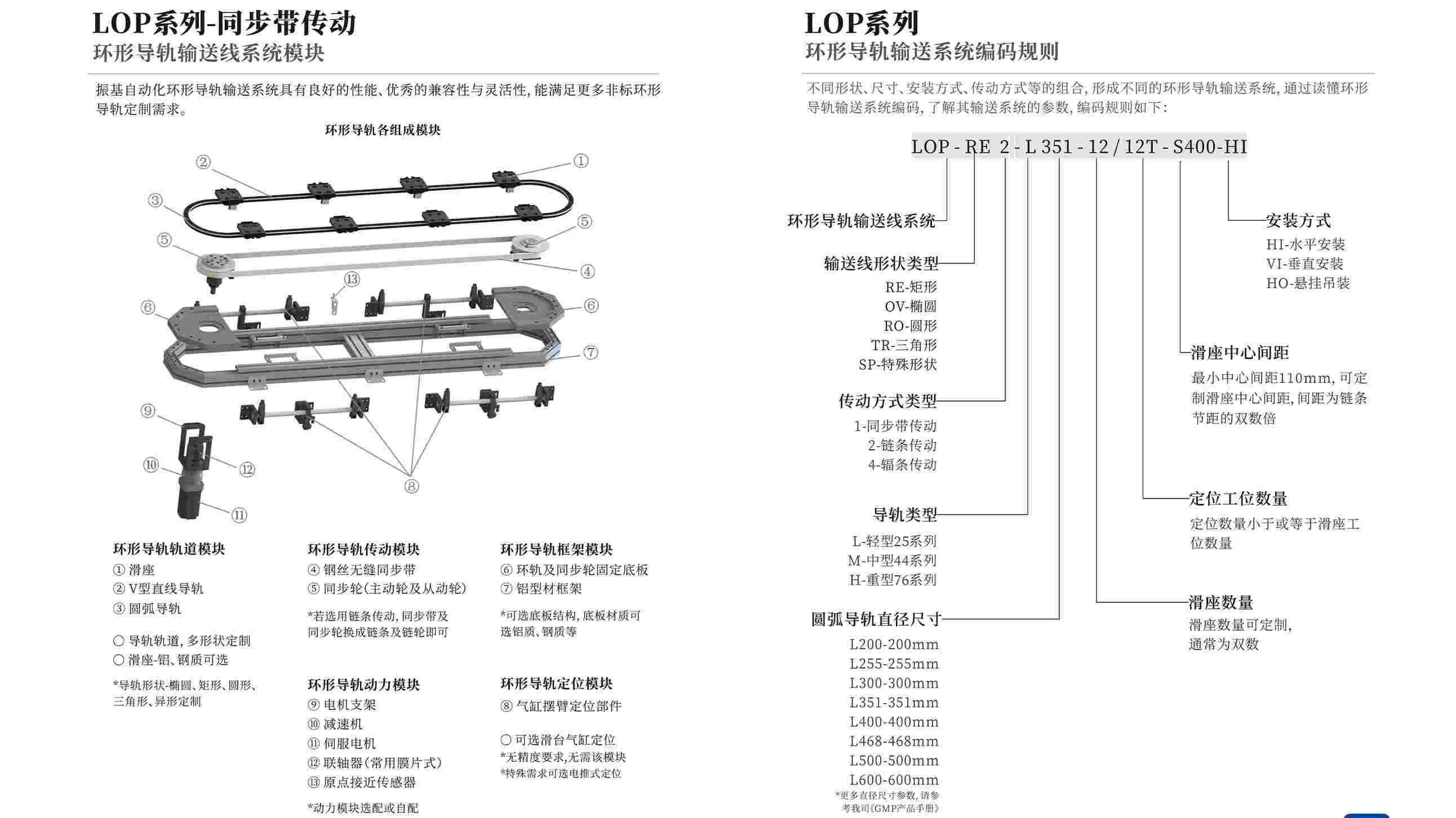

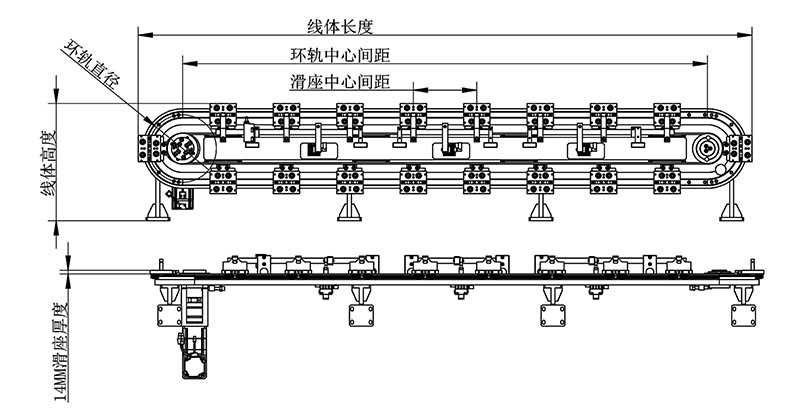

环轨直径200mm-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。安装方式支持垂直安装、吊装、水平安装。布局可选椭圆形、矩形、三角形、S形、U形及异形。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：立式同步带环形轨道和链条传动有什么区别？

答：主要区别在维护与噪音。同步带传动免维护、噪音70dB，适合洁净与低维护场景；链条传动需定期润滑，但承载更强、工位间距更小，最小可达95.25mm。选型需结合负载、节拍与维护条件。

问：立式安装对环形导轨输送线的负载有影响吗？

答：标准负载0-150kg，立式安装时需结合工件重量、滑座数量与运行节拍综合评估。重载工况建议选用双轨结构或精密链条传动，具体方案需按项目设计确定。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供立式同步带环形轨道选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：
