高效驱动轨道系统

高效驱动轨道系统_矩形型材支撑皮带传动水平安装

产品概述

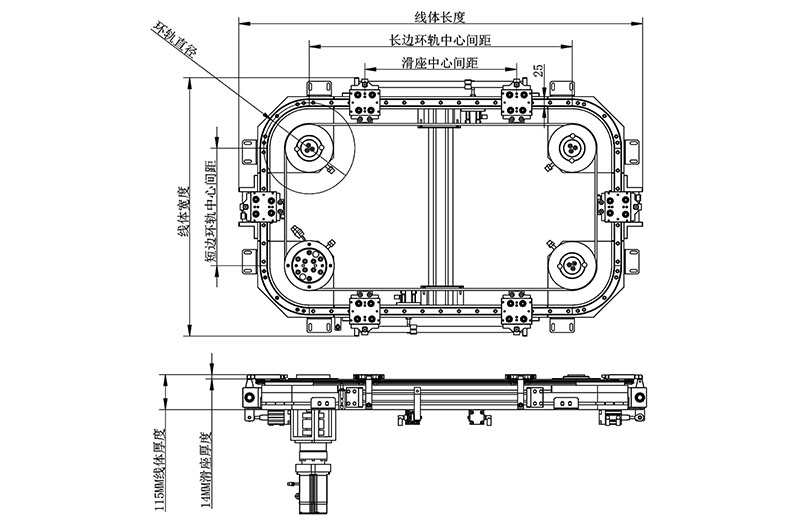

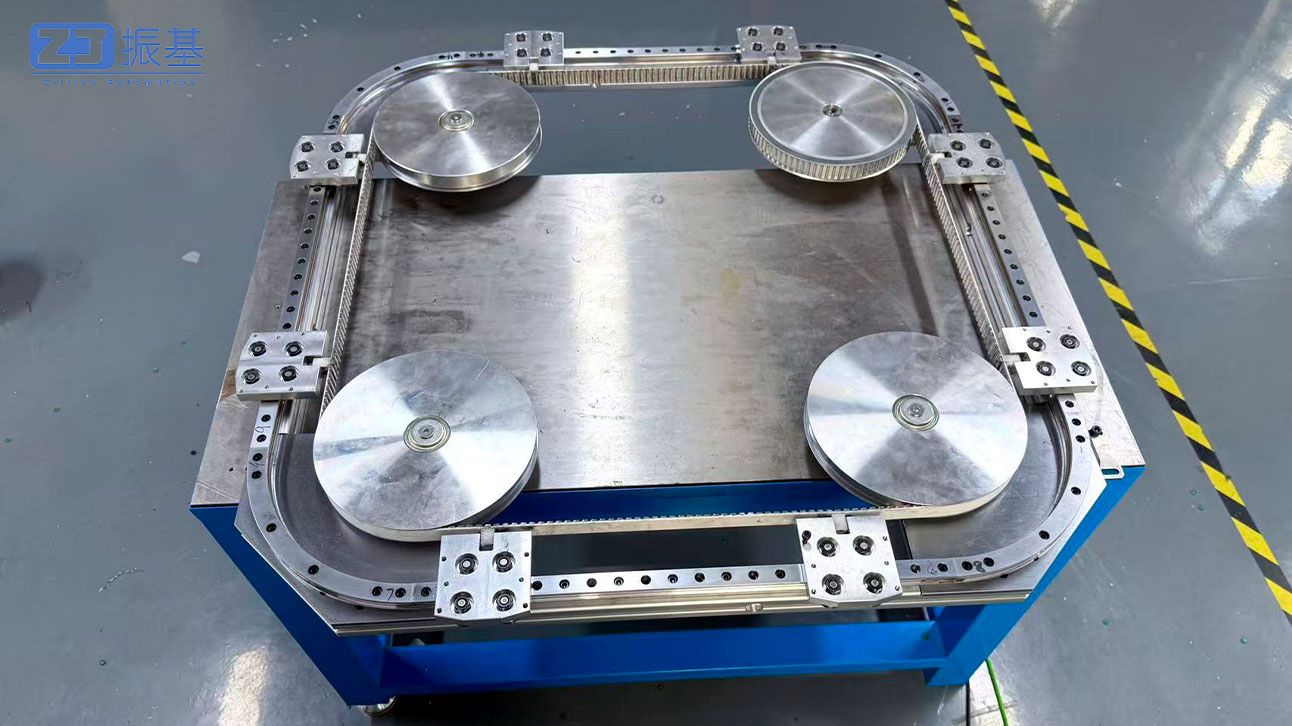

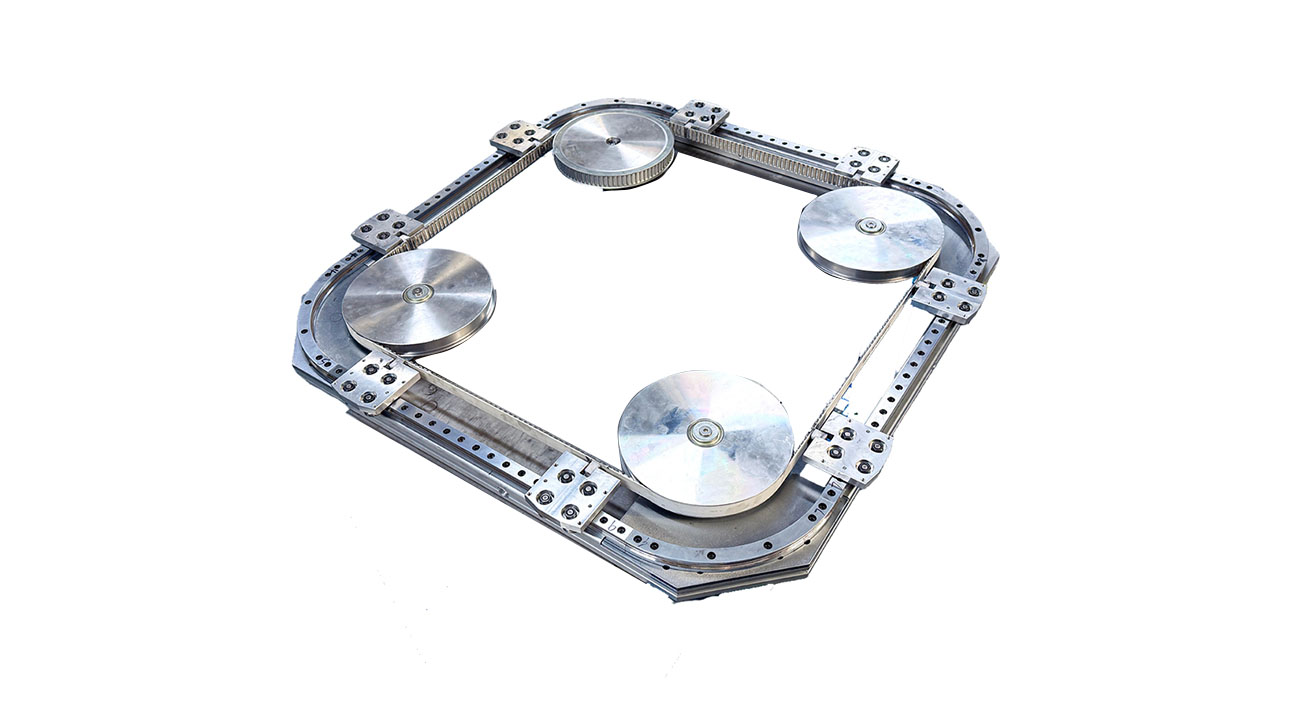

矩形型材支撑皮带传动环形导轨输送线是振基自动化科技面向改造项目、洁净车间、轻中载多工序场景开发的矩形闭环方案。铝型材框架承托双/单轨，钢丝无缝同步带（钢帘同步带）带动滑座跑矩形闭环——四段直线好排工位，四角圆弧过渡平滑；型材拼装快、同步带无润滑，比底板链条款更轻、更干净、交付更短。

详细参数

应用行业

3C电子行业：手机中框、摄像头模组点胶—UV固化—AOI—镭雕，矩形直线段并排视觉站和固化位，同步带无油污不脏产品，C/T 1.0s匹配贴装节奏，型材T槽随时加扫码枪/阻挡缸，产线迭代零破拆。

医疗耗材行业：注射器、试剂卡、采血管组装，选不锈钢导轨+风琴罩+同步带传动，整机无滴油点，Class 1000洁净间好过审；矩形两侧站人，装配和检验同线完成。

新能源行业：软包电芯外观检—镭雕—分选，皮带无链条噪声（≤70dB），不落金属屑，1550mm内环径快速拼装，试制线一周内可跑料。

精密电子行业：连接器、传感器多面点胶，型材框架轻便可吊装靠墙，车间通道不占道，±0.05mm保证点胶头回位一致。

定制选项

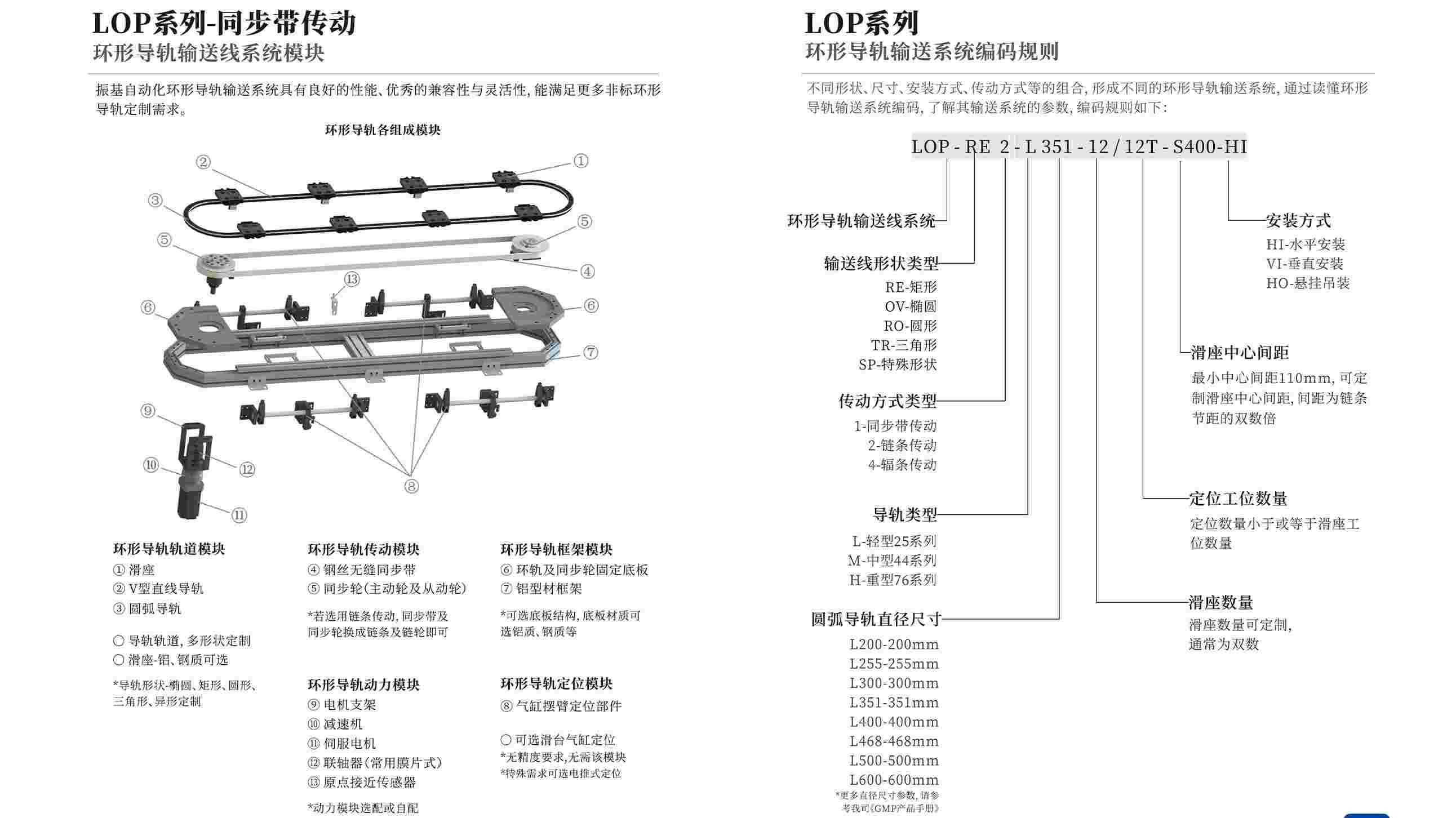

型材系列选型；单/双轨；同步带宽度按负载；环径/直线段非标；摆臂/滑推定位；二次精定位；不锈钢/阳极氧化；风琴罩全包；EtherCAT/MES；HMI多语言；张紧自动补偿器。

常见问题

Q：矩形型材皮带线能扛重载吗？

A：同步带款建议中轻载（单滑座一般≤50kg更稳），150kg是参数上限不是推荐工况；真重载选链条款或底板支撑。

Q：型材支撑和底板支撑差在哪？

A：型材=快、轻、好改、成本友好，适合改造/试制/洁净线；底板=刚性强、基准死、长期重载不变形，适合主装配线。振基会按节拍和负载帮你选，不硬推贵方案。

振基自动化科技十余年做环形导轨输送线，矩形型材支撑皮带传动方案提供型材受力计算、同步带张紧表、3D拼装图。
