精密椭圆同步带驱动轨道系统

产品概述

现代制造场景中，传统直线搬运滑台以及体积庞大的回转分割器容易造成产能瓶颈、占用大量设备场地，还会增加停机时间。我司椭圆精密同步带驱动轨道系统提供高性能解决方案，助力产线迭代升级，为高速装配与检测工序打造面向未来的自动化方案。

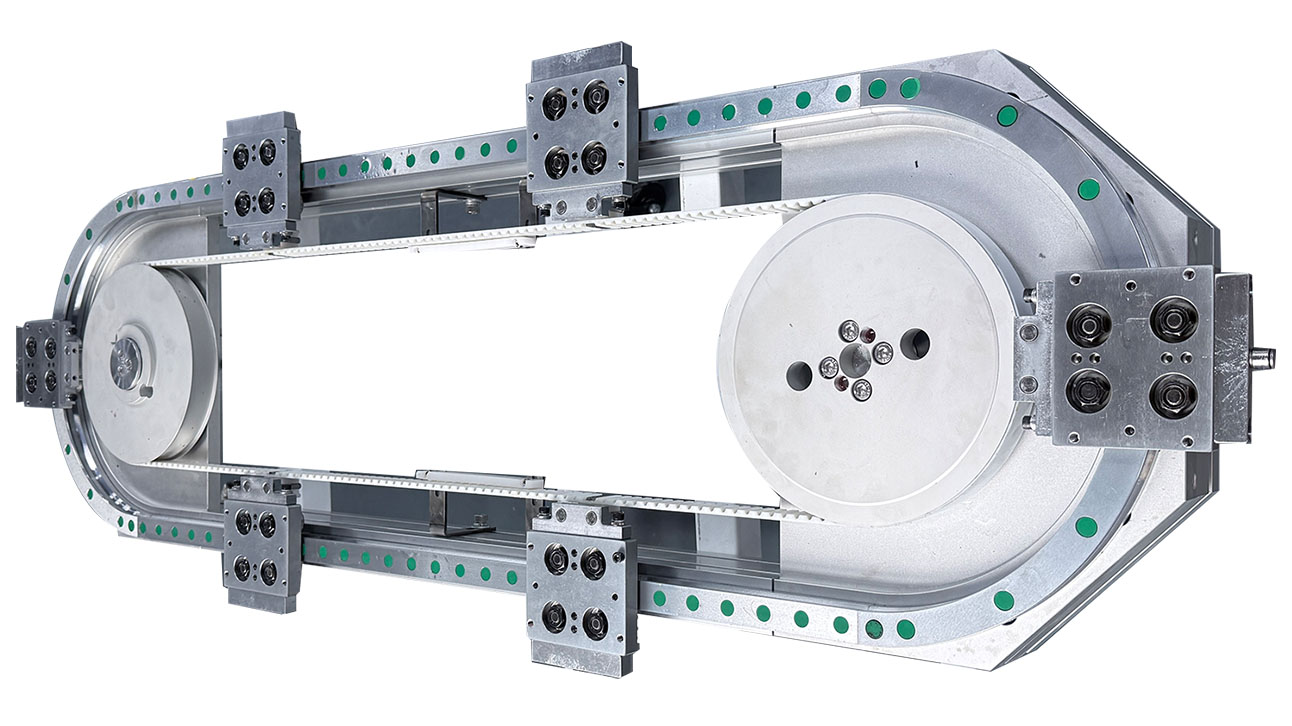

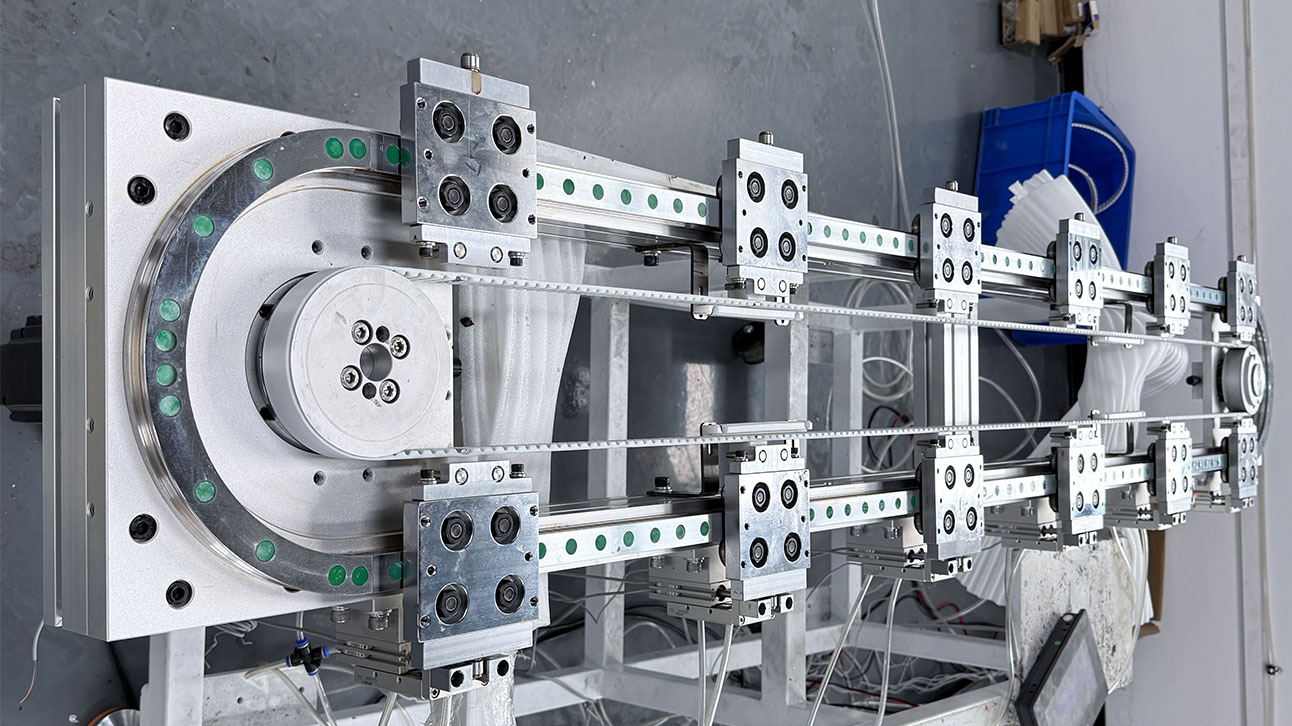

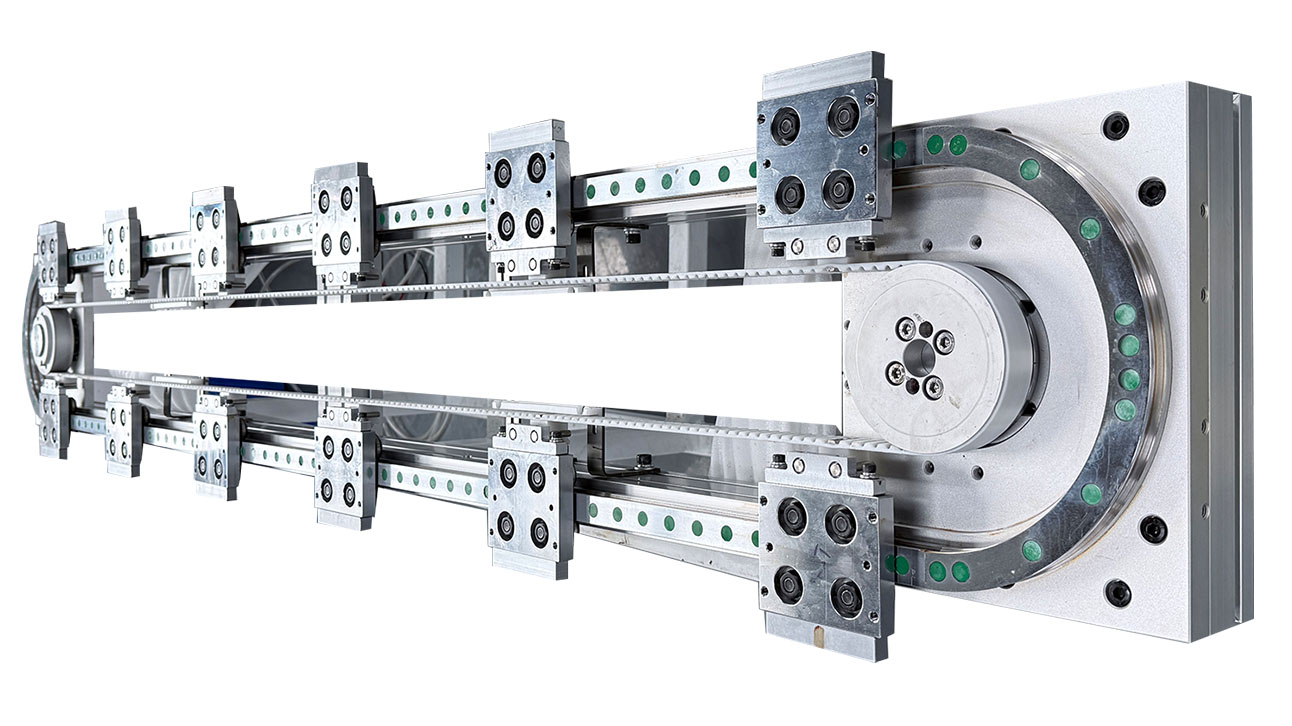

系统采用高刚性椭圆闭环结构，使用无间隙精密同步带驱动，搭配淬火V型导轨段。工件在连续闭环轨道上流转，实现多工位工站之间高速输送，帮助企业提升生产产能、扩充产能规模，显著降低自动化产线设备占地面积。

核心技术参数

下表为椭圆精密同步带驱动轨道系统性能及机械规格：

结构优势与产线升级特点

提升产能，加快分度节拍：精密同步带驱动实现快速加减速，最大限度缩短工位之间输送时间，提升整条产线输出效率。

椭圆结构节省设备空间：椭圆布局摒弃大径向回传路径；充分利用椭圆闭环两侧轨道，设备整体结构紧凑，大幅缩小设备机箱外形尺寸。

精密分度定位：伺服同步带动态分度，直轨、圆弧段均可实现±0.05 mm重复定位精度。针对压合工序、高精度光学检测工位，集成滑座锁止机构，对滑座进行机械夹紧，消除同步带弹性形变带来的误差。

过载脱扣安全防护：每台滑座均可选配机械脱扣单元；发生工位碰撞或者卡滞时，滑座立刻与同步带脱离，保护昂贵工装夹具、执行夹爪与机械臂。

维护量低，稳定可靠：淬火钢制V型导轨搭配刮擦式滚轮轴承，具备自清洁效果，可排出碎屑、粉尘；设备可靠性高，减少非计划停机。

模块化可拓展，集成便捷：柔性装配线模块化平台，可加装直轨段实现产线扩容；预装配模组可无缝对接现有工业机器人、视觉系统以及PLC控制系统。

工业应用场景

1. 多工位自动化装配工站

工况：自动锁螺丝、点胶、压合、检测模组之间高速分度流转。 解决痛点：单条椭圆闭环串联多道工艺工序，取消空行程搬运臂与缓存工位，紧凑工站内部实现更高工位密度。

2. 电子与半导体制造

工况：电路板、摄像模组、手机组件高速输送，要求运行洁净、无振动。 解决痛点：同步带驱动加减速运行平稳，避免元器件移位；高精度滑座锁止机构保障微焊接、点胶工序的工位定位稳定性。

3. 锂电池模组与电芯装配

工况：输送电池电芯工装，单套工装最高负载可达50 kg，运行速度最高3 m/s。 解决痛点：兼顾大承载能力与脱扣过载保护，在高价值锂电池装配工站中，避免电芯损坏以及整线停机故障。

4. 医疗器械与医药包装

工况：洁净车间灌装、注射器封盖、泡罩料盘封合，满足冲洗消杀要求，维护工作量低。 解决痛点：可选耐腐蚀表面处理，搭配密封式V型导向滚轮，减少粉尘脱落；可适应冲洗消杀工况，降低日常维护频次。

完整定制选项

· 椭圆长度、圆弧半径定制：可调整直轨长度、定制非标圆弧直径，适配主机设备安装空间。

· 同步带规格定制：芳纶纤维增强、钢芯、防静电、洁净室专用同步带，匹配各类工况环境。

· 工位锁止与安全机构改造：定制气动定位销工位锁止方案；过载脱扣机构脱开力可调节。

· 工装板定制：精密磨削铝制或者不锈钢滑座顶板，按客户安装孔位预开孔。

· 成套驱动套件：交钥匙成套供货，包含伺服电机、行星减速机、同步带张紧座、接近传感器、线缆拖链组件。

常见问题与技术服务优势

常见问题

Q1：精密同步带驱动对比齿轮齿条、链条驱动有哪些优势？ A：精密同步带驱动噪音更低；驱动路径无需润滑；运行速度更高，可达3.0 m/s；运动曲线顺滑，不会出现链条传动固有的多边形效应。

Q2：过载保护脱扣机构如何保护产线？ A：当滑座意外碰到机械障碍物，弹簧式脱扣机构会自动将滑座与同步带驱动凸台分离；防止同步带撕裂、机架变形，同时保护配套机器人工装。

Q3：后期是否可以加装直轨段来增加工位数量？ A：可以。设备采用模块化结构，可新增直轨段，更换加长同步带即可完成产线扩容，改造简单、性价比高。

为什么选择我司驱动轨道系统？

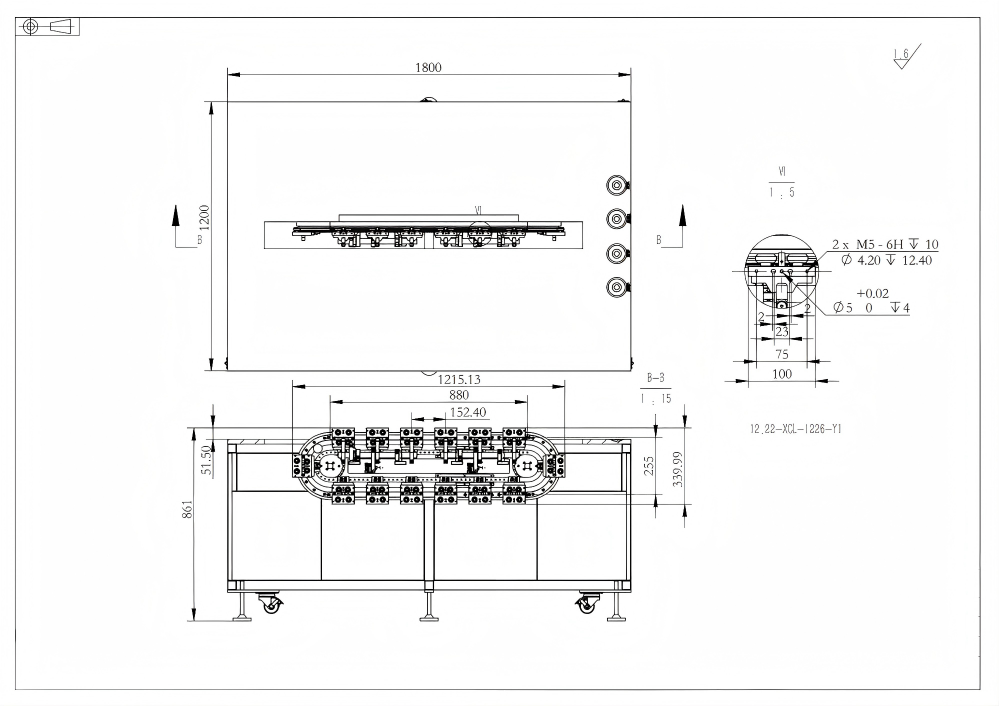

交钥匙工程支持：完整3D CAD建模、同步带张紧分析、动载荷计算，面向工业自动化领域提供工程项目技术支持。

严苛出厂测试：每一套预装配设备出货前，100%完成激光对位校验、同步带张紧度核验、长时间高速跑合测试。

发货与售后支持：标准化出口包装，可直接对接工程技术咨询。

联系技术销售团队 如需获取CAD模型、设备选型核算、项目报价，欢迎联系： 微信 / 电话：15016006490
