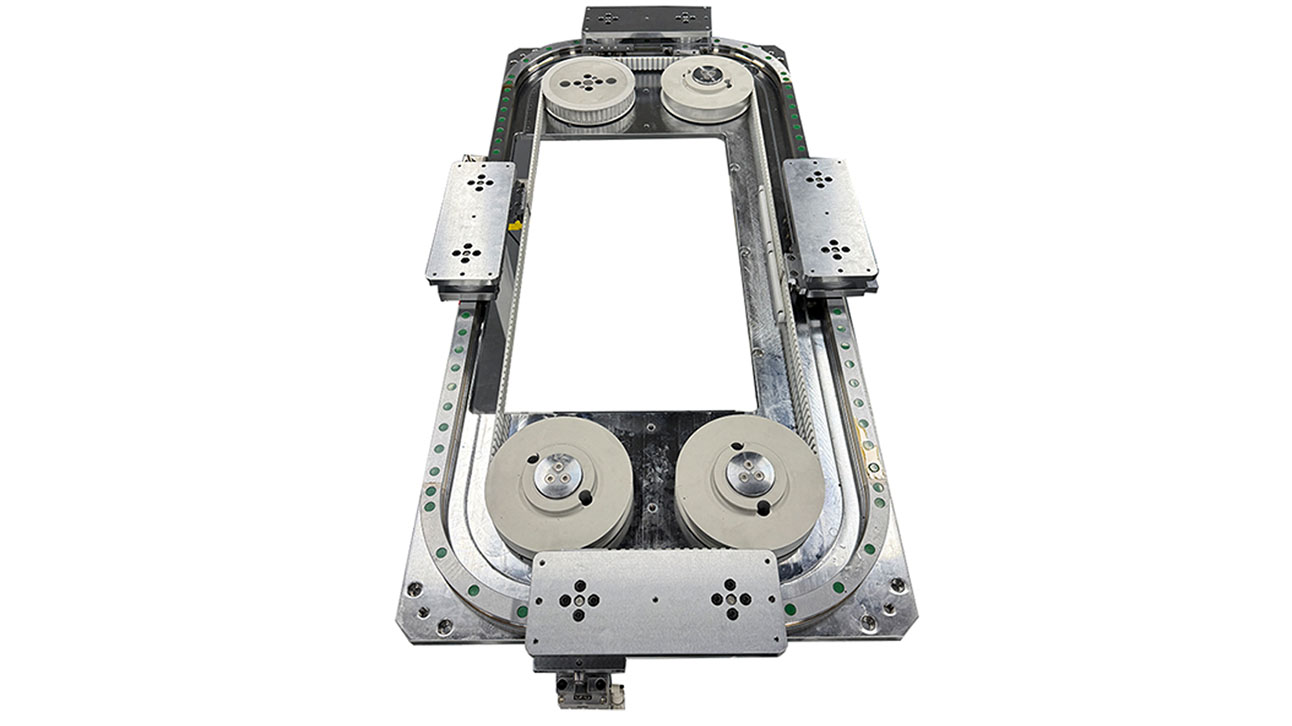

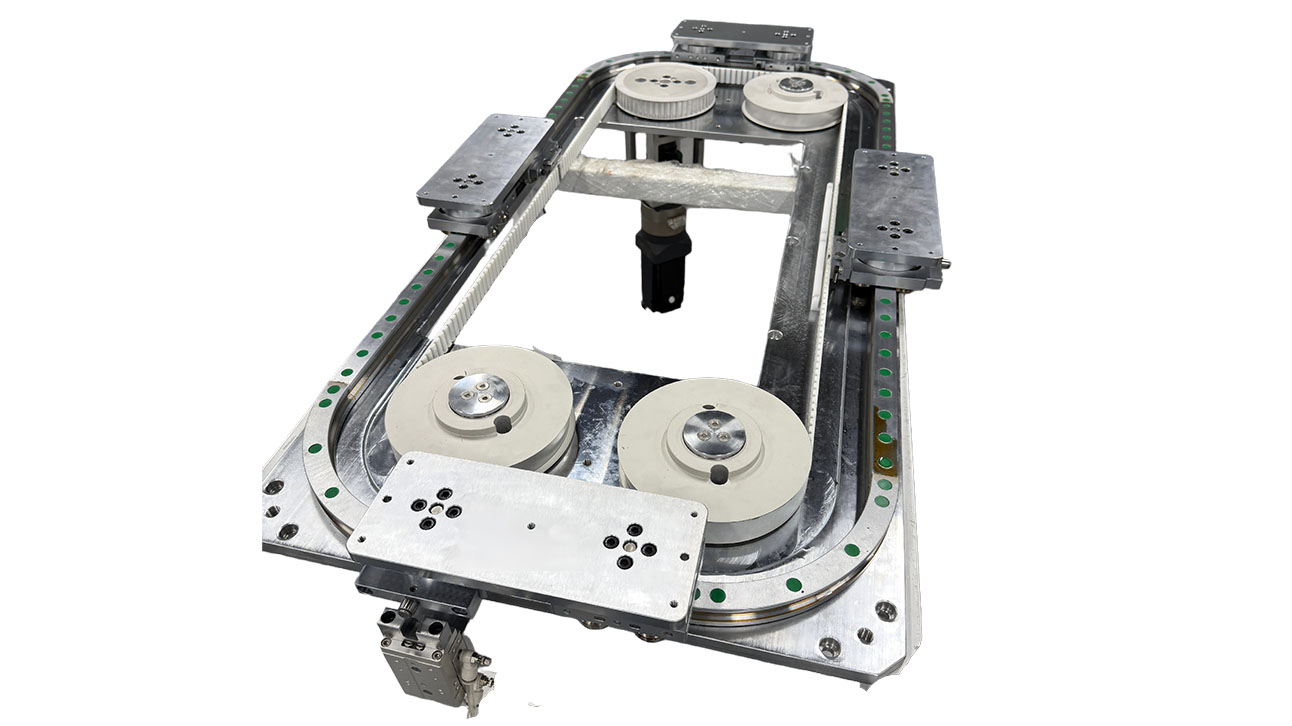

矩形精密同步带驱动轨道系统

产品概述

现代自动化生产中，工程师持续面临产线升级、提升产能、压缩设备占地的需求。传统带空回行程的直线搬运滑台、大型回转工作台往往限制工位数量，带来布局瓶颈。我司矩形同步带驱动轨道系统，提供高效率自动化解决方案，适配未来产线迭代。

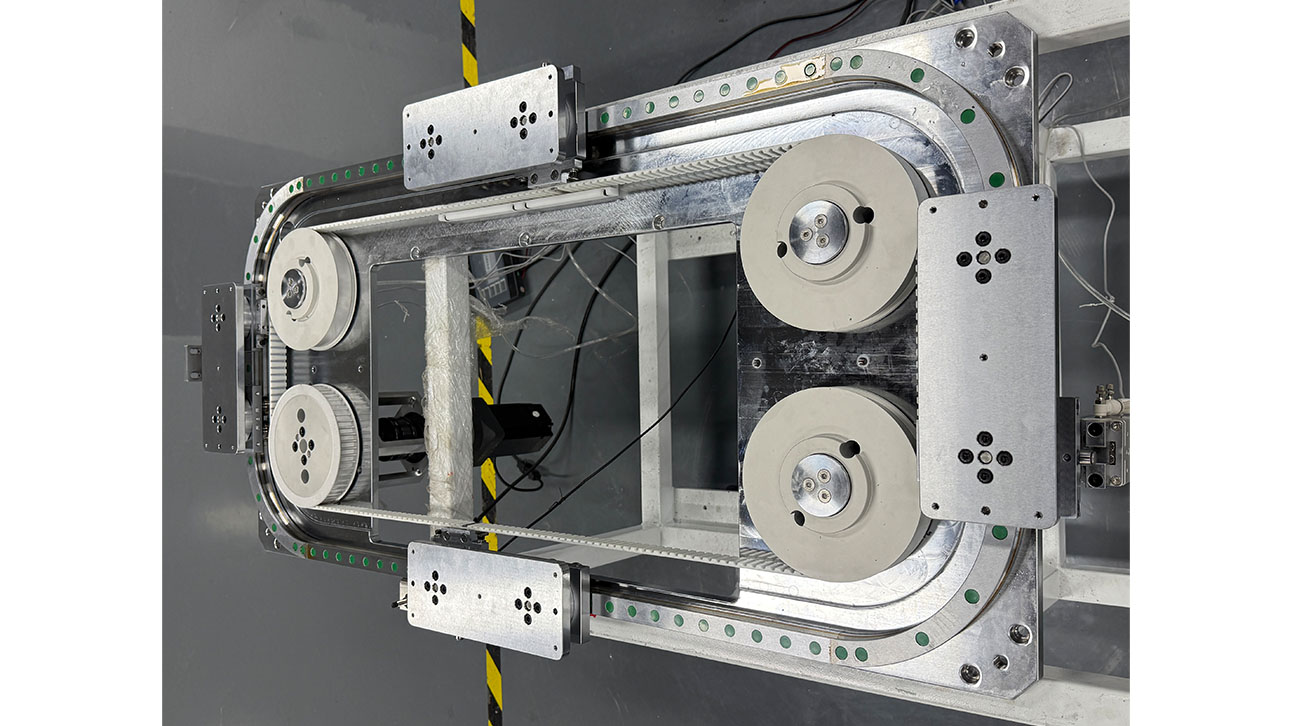

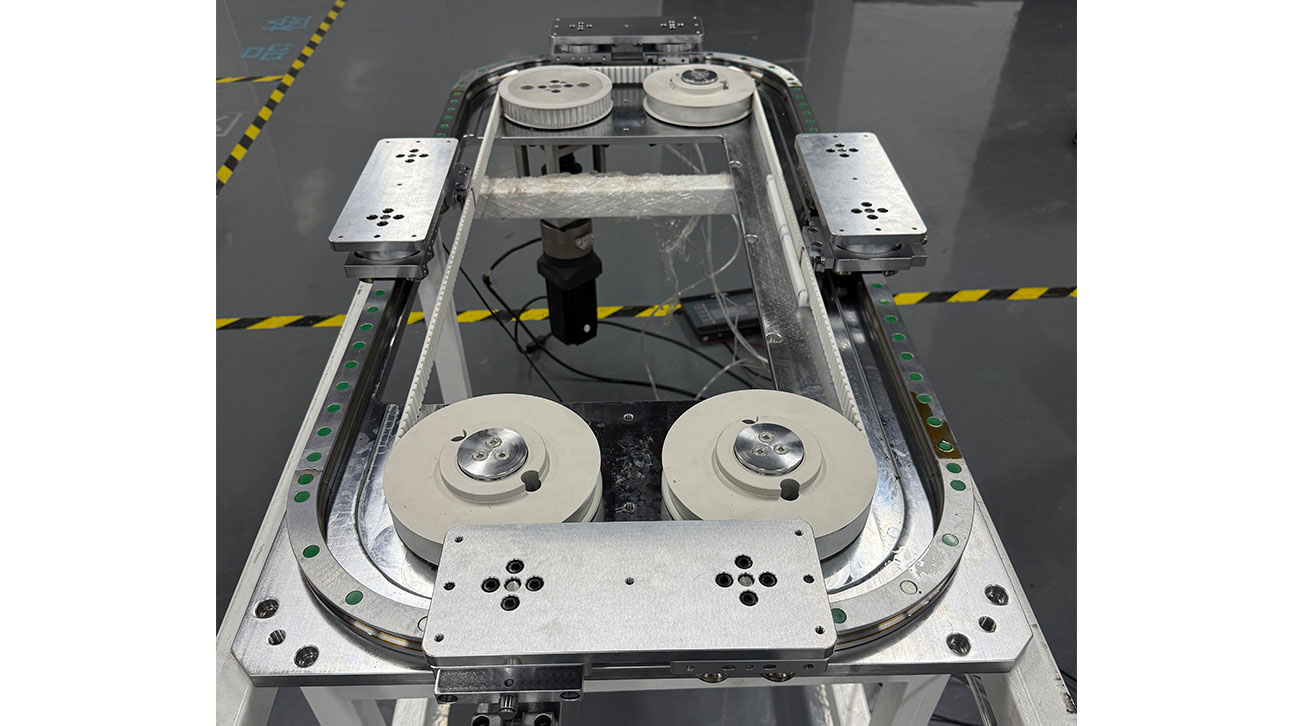

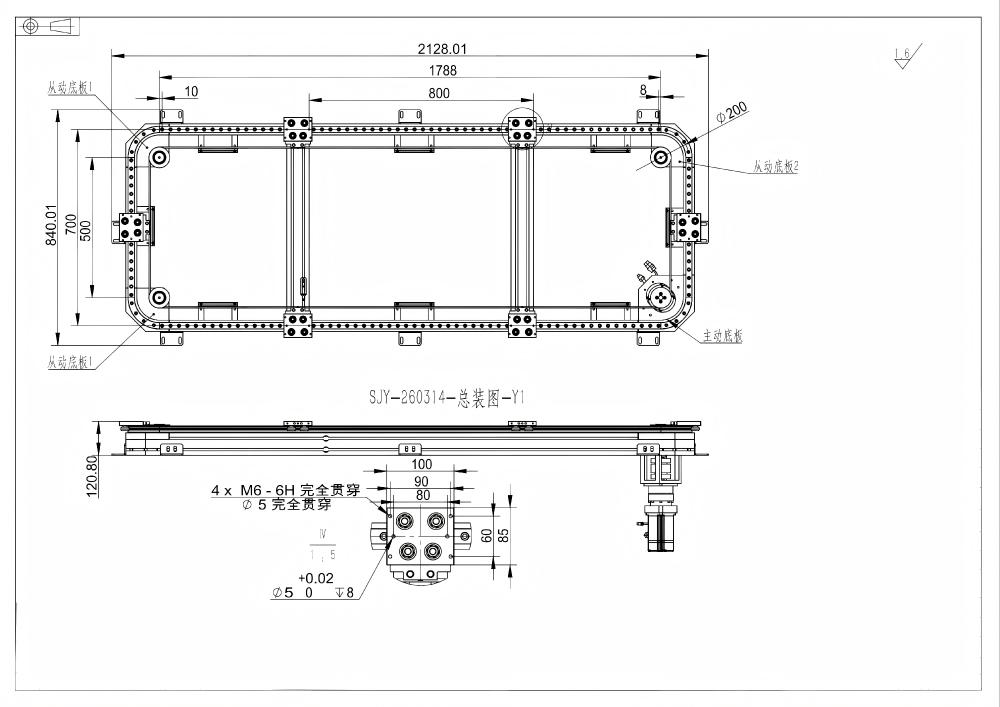

整套系统由四组90°精密圆弧段搭配直轨组合形成矩形闭环轨迹，在有限设备轮廓内最大化有效直轨长度。采用高张力无间隙精密同步带驱动，整机预装配完成；支持卧式、立式两种安装姿态，多个工件可在多工位工站中平稳流转，实现快速分度循环，运行可靠性高。

核心技术参数

下表为预装配矩形同步带驱动轨道系统关键机电规格：

产线升级核心优势

工位密度高，节省设备占地：矩形布局闭环两条长边均可布置工艺工位，提升单位占地面积内工位数量。

双姿态灵活安装（卧式/立式）：卧式用于从上往下装配作业；立式充分利用厂房垂直空间，设备水平占地面积直接减半。

整机预装配交付：出厂全部对位调试完毕，即装即用；省去现场90°转角接缝校准工作，大幅缩短调试周期。

高速输送，承载能力强：高张力钢芯同步带驱动，工装负载最高可达150 kg，运行速度最高3.0 m/s，缩短工序间输送时间。

无形变滑座锁止系统：驱动先将滑座输送至±0.05 mm范围内；高精度工位启用集成气动滑座锁止机构，对滑座刚性夹紧，消除同步带弹性形变，满足压合、光学检测工况。

过载脱扣安全防护：当滑座发生卡滞、工位碰撞，机械脱扣机构会自动将滑座与同步带驱动凸台分离，避免电机烧毁、框架变形、工装损坏。

维护量低，运行稳定可靠：淬火钢制V型导轨搭配刮屑结构，自动排出碎屑、粉尘，设备稼动率高，后期维护成本低。

工业应用场景

1. 多工位自动化工站

工况：装配、锁螺丝、点胶、视觉检测模组之间同步高速分度流转。 解决痛点：多个工件沿连续闭环轨道运行，不存在滑台空回行程，消除转运等待，提升整站产能。

2. 电子与锂电池装配（手机、新能源汽车电池产线）

工况：搭载重型电芯工装、手机机壳工装，经过精密点胶头、激光焊接工位。 解决痛点：3m/s高速运行缩短输送时间；滑座锁止机构对重型工装刚性固定，保障激光焊接、流体点胶等精密工序稳定。

3. 医疗器械与医药包装

工况：洁净车间灌装、注射器封盖、泡罩包装；要求加减速平稳、支持冲洗消杀、运行低产尘。 解决痛点：同步带传动运动平顺，高速分度时避免液体晃洒；可选用耐腐蚀表面镀层，便于清洁，满足医药生产规范。

4. 精密分度柔性装配线

工况：多品种混线装配，需要快速改型、模块化拓展、工位无间隙定位。 解决痛点：模块化轨道段可方便加长直轨；给工程师提供柔性平台，适配新一代产品快速换产。

完整定制化解决方案

针对非标矩形同步带驱动轨道系统，我司提供全套工程设计与定制生产支持：

· 框架尺寸定制：可调整直轨长度、定制非标转角半径，适配主机设备外形尺寸。

· 同步带规格定制：钢芯、芳纶增强、防静电、洁净室认证同步带可供选型。

· 工位锁止机构升级：定制气动、液压、伺服定位销锁止单元，适配大压合力、切削力工况。

· 脱扣力参数定制：更换不同弹力弹簧，按需调整过载脱扣机构的脱开力，匹配负载与加速度工况。

· 整套系统集成供货：配套伺服电机、行星减速机、同步带张紧器、安装支架、接近传感器成套交付。

常见问题与服务优势

常见问题

Q1：矩形同步带驱动轨道系统对比椭圆布局主要优势是什么？ A：矩形布局采用90°转角圆弧，在方形/矩形设备机箱内部可以实现更长的平行直轨段；更契合常规设备机架结构，轨道四边均可以布置直线工位。

Q2：发生碰撞时过载脱扣保护机构如何工作？ A：脱扣机构依靠预标定弹簧机械卡扣，把滑座连接到同步带驱动凸台；当外力超过设定阈值，卡扣立刻脱开，滑座与同步带分离，同步带空转，保护零部件不受损坏。

Q3：预装配机型是否支持立式安装使用？ A：可以。高刚性V型滚轮结构，无论任何安装角度都能够将滑座可靠约束在轨道上；立式闭环方案安全可靠，显著节约地面空间。

为什么选择我们的驱动轨道系统？

交钥匙工程支持：完成3D CAD建模、动力学载荷仿真、同步带张力计算，面向工业自动化领域提供工程项目技术支持。

严苛品质管控：出货前100%完成轨道接缝平顺度检查、导轨表面硬度检测、全速动态跑合测试。

物流与技术支持：出口级木箱包装，可直接对接工程技术咨询。

联系技术销售团队 如需获取CAD模型、系统选型核算、项目报价： 微信 / 电话：15016006490
