精密设计的椭圆底板同步带环形导轨

精密设计的椭圆底板同步带环形导轨_水平单轨精密设备

产品参数

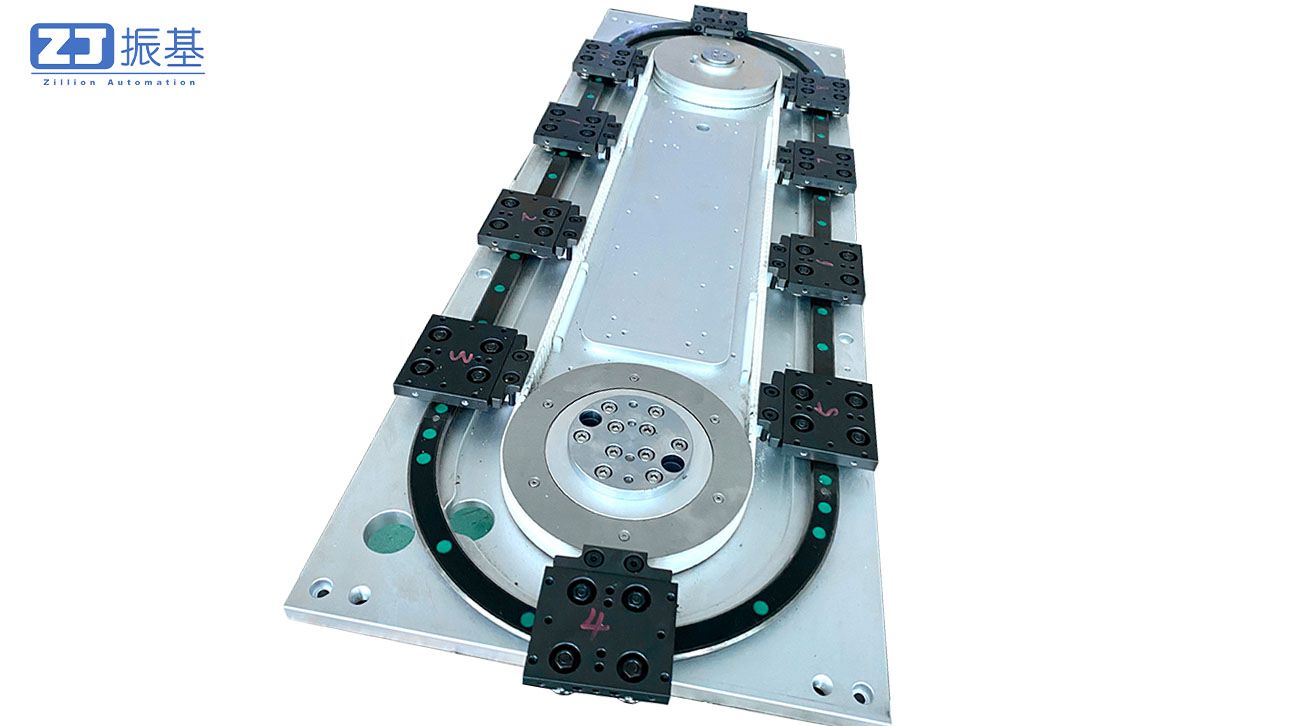

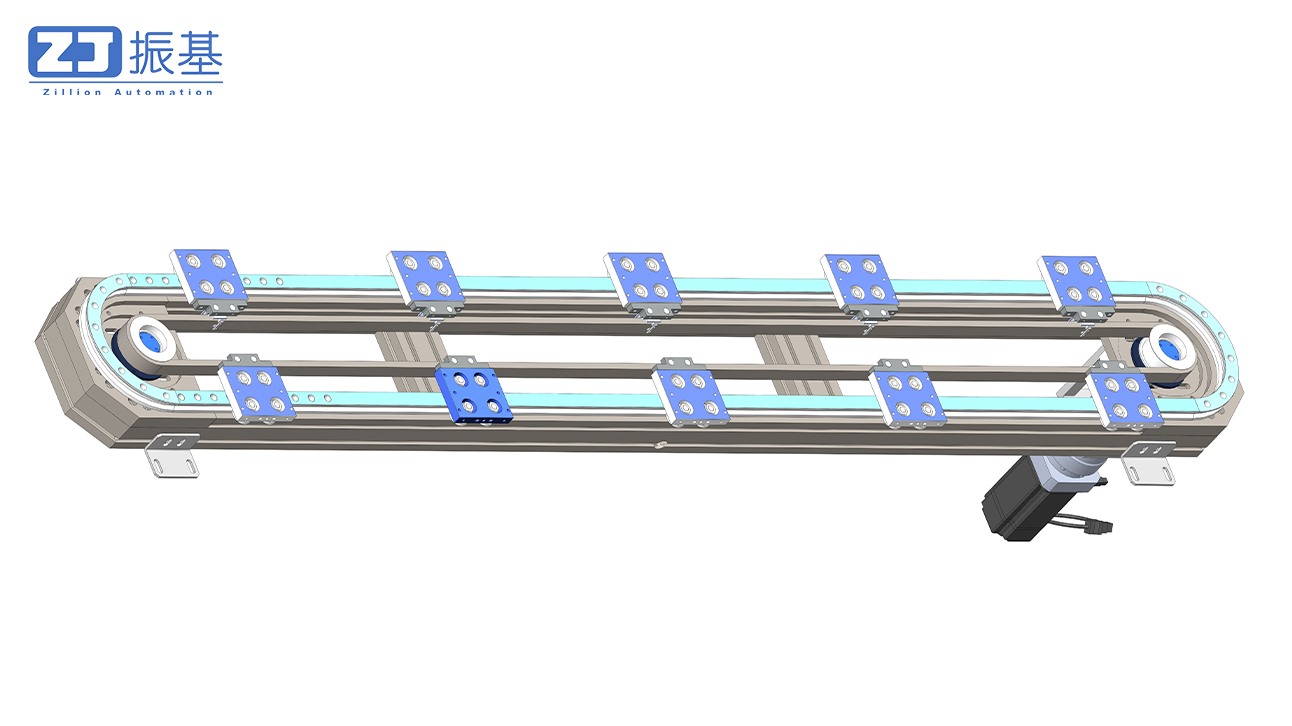

振基自动化科技推出的椭圆皮带环形导轨是环形导轨输送线的主流成熟款型，采用钢丝无缝钢帘同步带传动，重复定位精度达±0.05mm，具备高速度、低噪音、免维护核心优势，支持1-100+工位灵活配置，适配多行业柔性产线精密循环输送需求，全维度支持非标定制。

核心技术参数

典型应用场景

 ‌3C电子装配‌：适配手机配件、摄像头模组多工位点胶、锁付、检测工序，±0.05mm定位精度保障工序一致性，3m/s最高线速度可提升产线节拍30%以上；

‌新能源锂电PACK‌：150kg高负载适配电池模组转运，免维护无油污特性满足锂电车间洁净要求，多工位同步作业可直接对接自动化整线；

‌医疗耗材组装‌：可选不锈钢导轨版本，适配万级洁净车间生产环境，宽温域适配高温消毒工序，稳定运行可降低产线非计划停机风险。

灵活定制选项

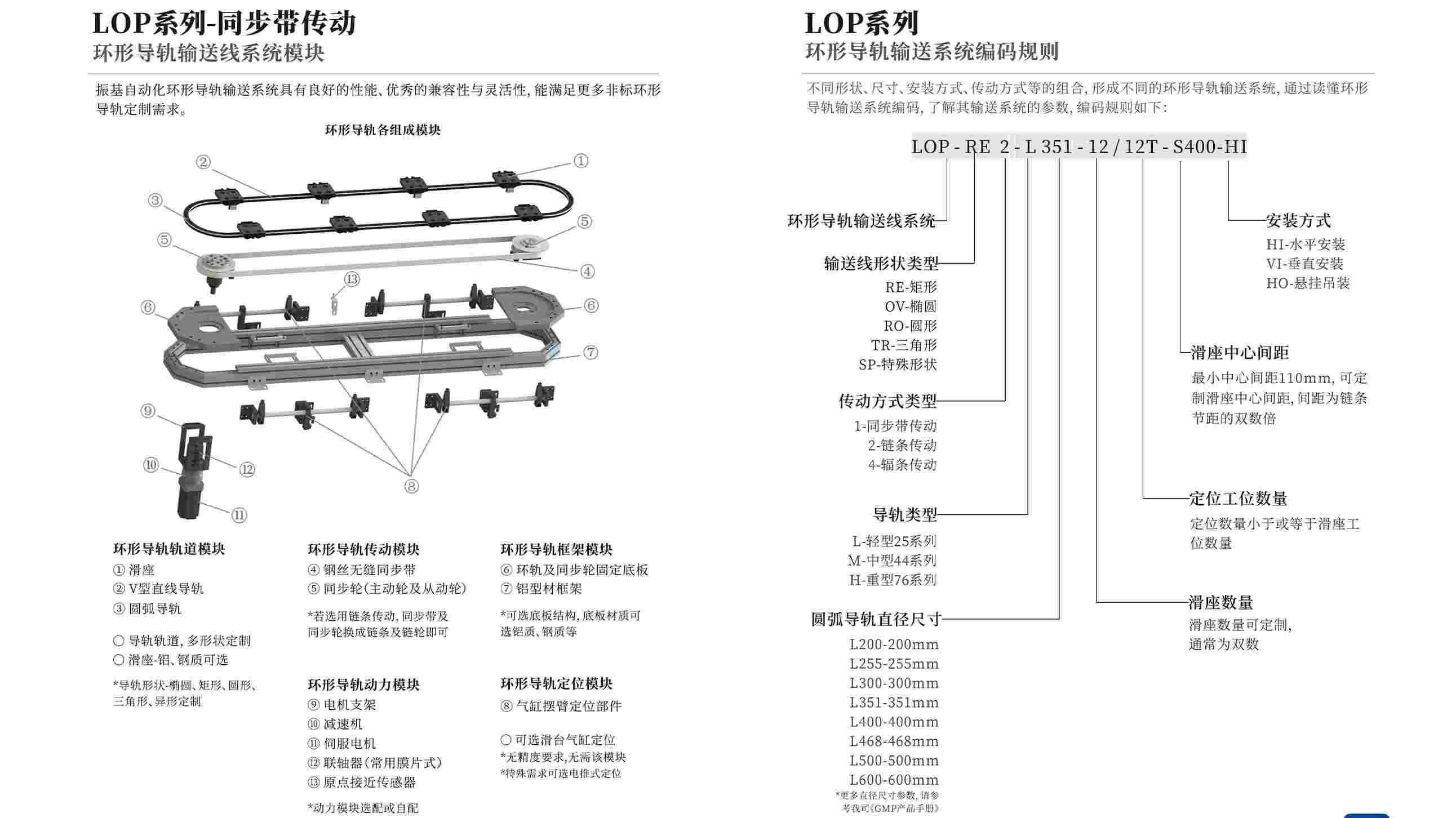

 ‌布局定制‌：除标准椭圆环形布局外，支持矩形、S形、U形、异形轨迹定制，适配不同厂房空间布局；

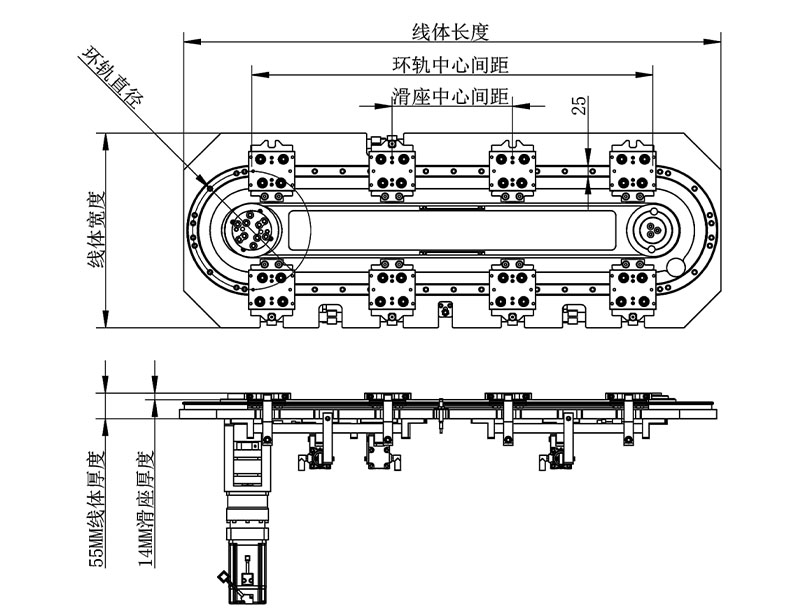

 ‌规格定制‌：标准环轨直径覆盖200mm-1560mm，更大尺寸支持非标设计，滑座尺寸、工位间距可按需调整；

材质定制‌：可选轴承钢、优质合金钢、不锈钢材质，适配普通车间、洁净室、食品医疗等不同场景需求；

 ‌控制定制‌：标配伺服电机，可选步进/调速电机，支持PLC、PCB控制，兼容MES、EtherCAT等工业系统对接。

高频选型问答

‌Q1：椭圆皮带环形导轨和链条环形导轨有什么区别？‌
A：皮带款采用同步带传动，运行噪音更低、同步带终身免维护，最小工位间距110mm，更适配轻中载高节拍场景；链条款负载上限更高、最小工位间距95.25mm，需定期润滑，更适配重载低速输送场景。
‌Q2：椭圆皮带环形导轨的交付周期是多久？‌
A：标准规格产品7-10天即可交付，非标定制产品根据方案复杂度15-25天交付，振基自动化提供免费上门勘测、安装调试全流程配套服务。

如需获取椭圆皮带环形导轨专属选型方案与精准报价，可直接联系电话/微信：‌15016006490‌，振基自动化技术团队将1v1对接您的产线需求。
