椭圆同步带式环形导轨

产品定义

椭圆同步带式环形导轨，是一套闭环循环输送系统，用于带动工件在多个自动化工艺工位之间连续流转。 本方案采用V25单轨结构，同步带驱动，重复定位精度可达±0.05mm，负载范围050kg，最高运行速度3m/s；标准为6工位椭圆布局，铝型材支撑，水平安装，防护等级可选IP65。 该设备适用于高产能生产场景，对连续循环流转、定位稳定性、小时产出UPH有较高要求。典型应用行业：消费电子装配与检测、新能源制造、汽车零部件加工。

产品结构与工作原理

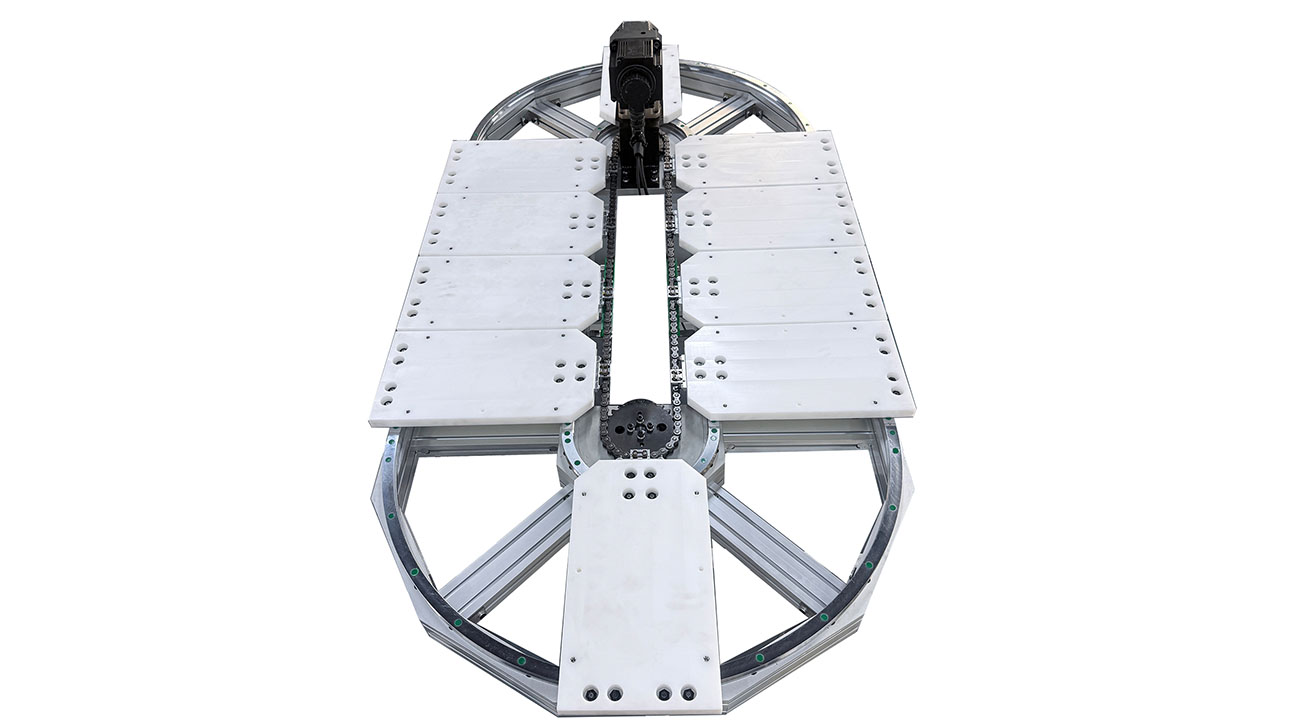

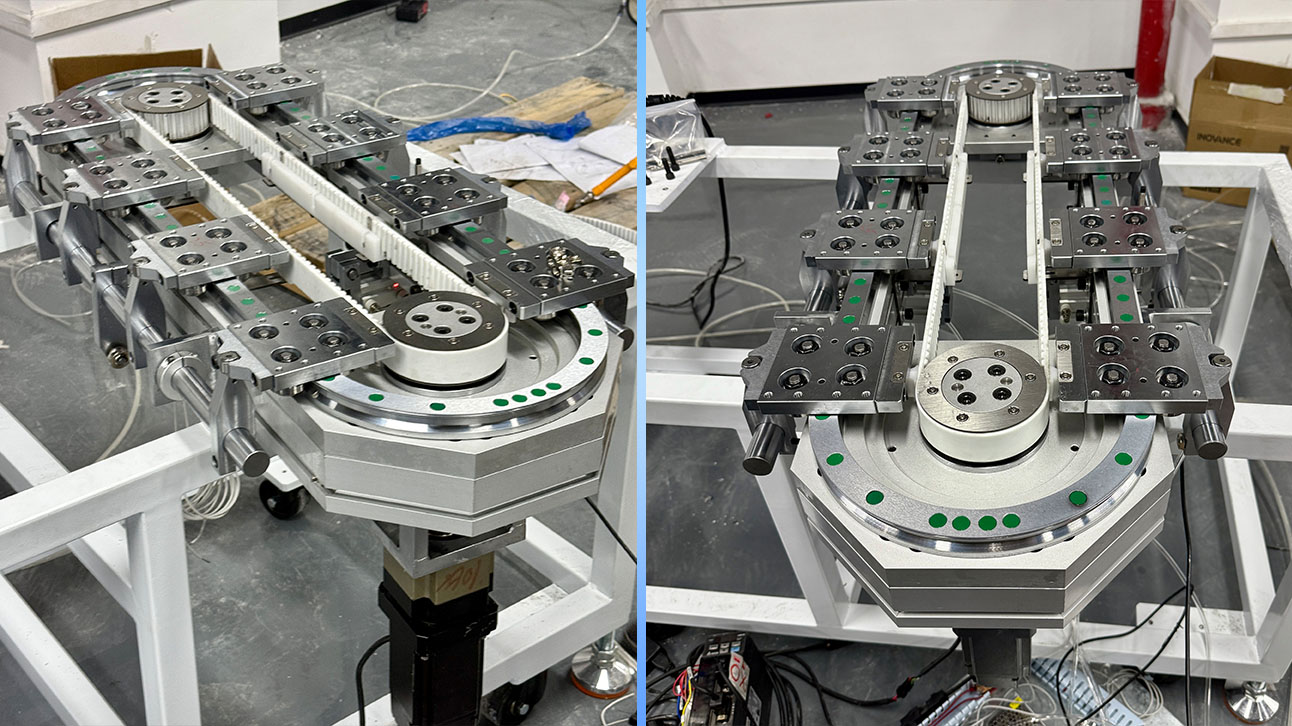

整套系统采用V25单根导轨搭建椭圆闭环回路，依靠同步带驱动滑座载体沿着轨道循环运转，实现6个工艺工位之间工件不间断输送。

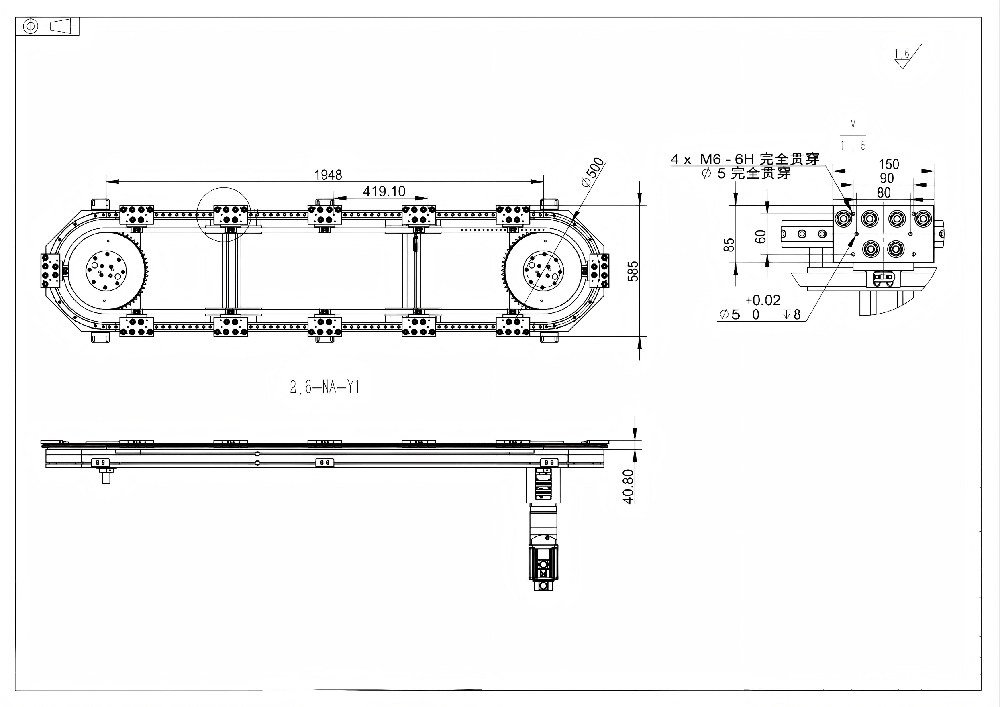

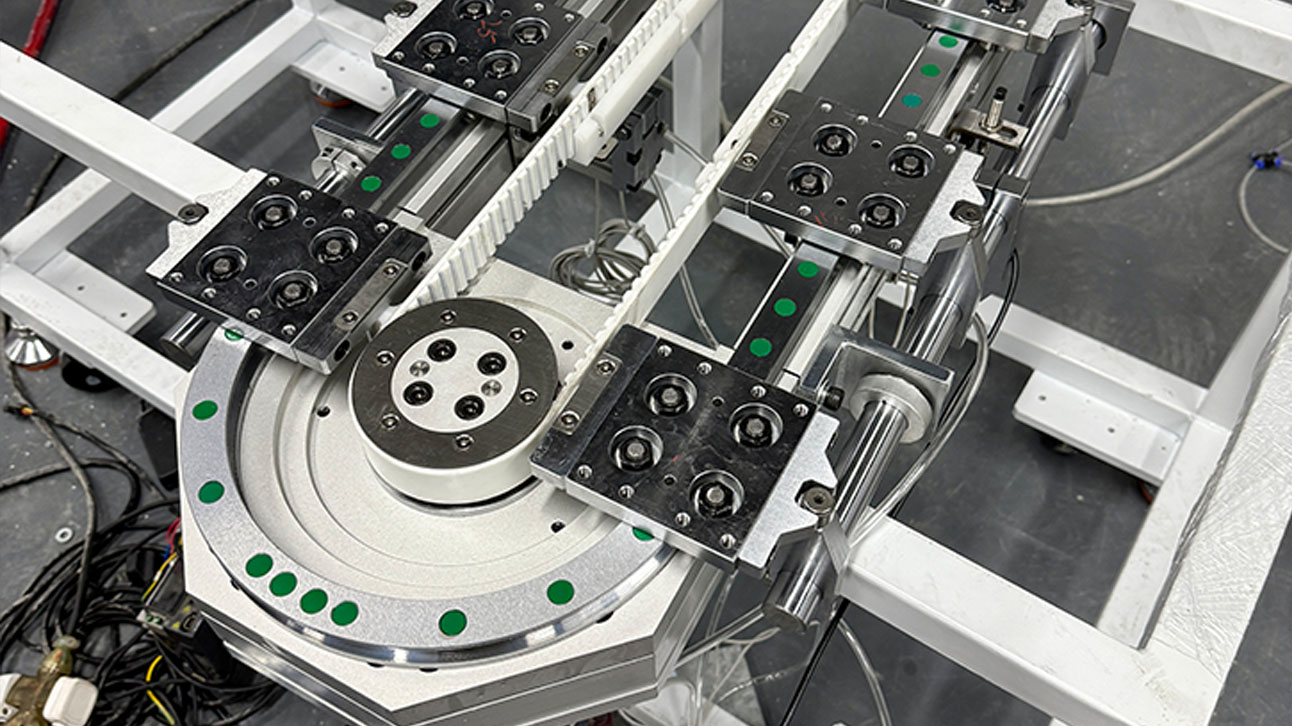

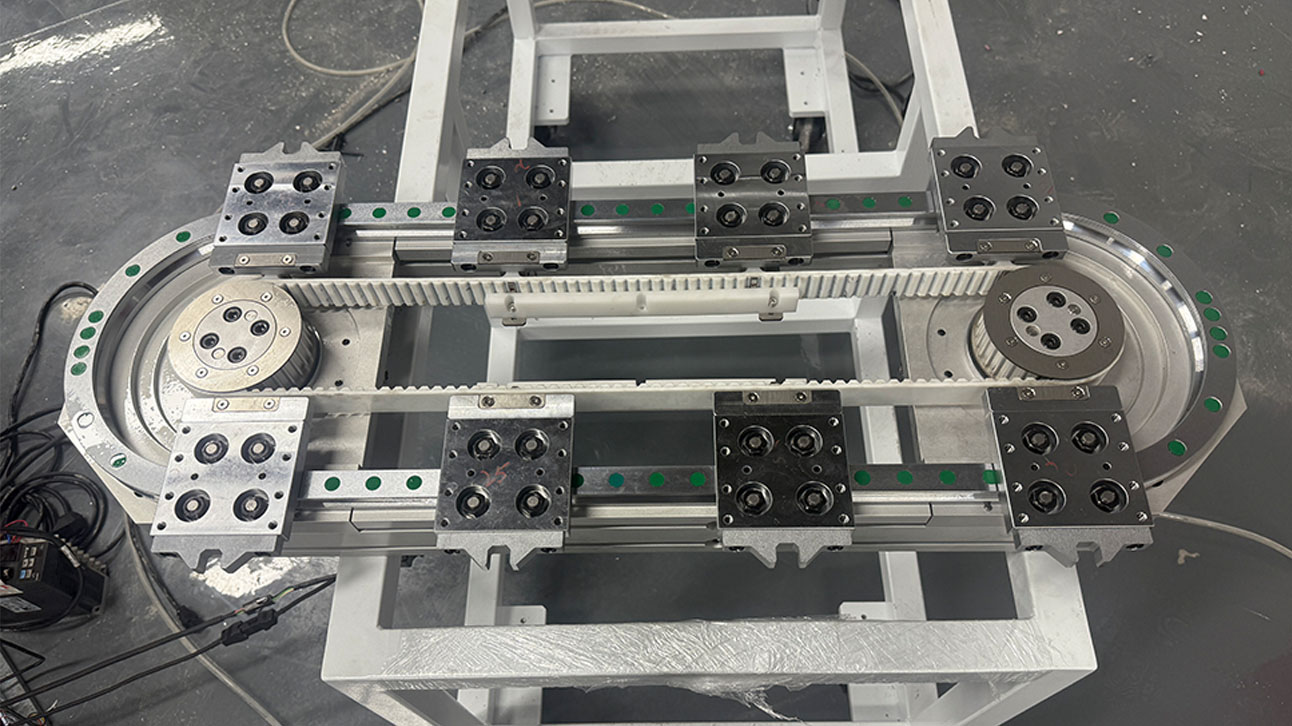

设备采用铝型材支撑框架，适配水平安装方式。椭圆轨道包含两段直线工作段+两端圆弧回转段，可以把多道加工工序排布在同一条连续循环路径上。

设备选型设计关键点：自动化工程师做方案时，需要综合确认工位数量、滑座载体规格、工件负载、运行速度、支撑框架、外部设备对接接口，再最终确定环形轨道的整体配置。

核心性能与定制参数

本款6工位椭圆环形导轨标准参数如下表：

椭圆环形轨道系统支持根据客户产线现场做定制调整：轨道外形尺寸、工位排布方式、支撑结构、安装形式均可按需调整。

对接第三方自动化整机设备集成：方案设计阶段，工程师需要确认机械安装接口、滑座载体结构、工位定位机构、传感器配置、控制系统通讯接口。保障环形导轨输送单元可以和整套自动化设备协同运行，而不是作为独立单机部件使用。

面向大批量生产场景：闭环循环结构优势明显，工件可以反复流转经过多个工艺工位，全程输送流程不中断。

应用场景

消费电子行业

可完成装配、视觉检测、功能测试、点胶等多工位工序。一套循环轨道承载多道工艺，适合追求高小时产出UPH的生产车间。

新能源行业

闭环环形输送线用于新能源产线工件搬运、外观检测、部件装配、工序流转；负载可按需配置，匹配不同工件与滑座载体重量需求。

汽车零部件行业

汽车零部件生产，工件需要在装配工位、检测工位之间多次流转；椭圆连续输送系统，可串联多道工序，同时保证定位精度、承载能力与运行速度。

交付与工程技术服务

振基科技可承接从前期需求评估到整套系统落地交付的自动化项目。 完整服务流程：需求分析 → 参数校核计算 → 3D方案设计 → 生产制造 → 整机跑合调试 → 现场调试交付 → 操作培训+售后维护支持。

工程阶段福利：提供免费技术支持，半小时快速输出3D方案，可提供免费3D模型与方案图纸。客户在生产制造之前，就可以完成机械布局、工位排布的评估校验。

询价RFQ需要提供信息：预期轨道布局形状、工位数量、工件+滑座载体总负载、需要的运行速度、设备安装方式、支撑框架要求、上下游设备对接接口条件。我方根据以上信息输出适配的精密环形导轨配置方案。

常见问答FAQ

Q1：这套系统是否适合大批量连续生产？

A：可以。同步带驱动椭圆闭环结构，专为多工位连续流转设计，适合高UPH、长时间不间断运行的生产工艺。

Q2：询价时需要提供哪些资料？

A：需要提供轨道布局形式、工位数量、工件及滑座载体总负载、运行速度、安装方式、支撑结构、设备对接接口等条件。工程团队根据这些信息评估配置，输出对应的3D方案。
