椭圆同步带循环输送线

产品定义

椭圆同步带式环形导轨，是一套闭环循环输送系统，用于带动工件在多个自动化工艺工位之间连续流转。 本方案采用T23单轨结构，同步带驱动，重复定位精度可达±0.05mm，负载范围050kg，最高运行速度3m/s；标准为12工位椭圆布局，铝型材支撑，水平安装，防护等级可选IP65。 该设备适用于自动化装配、检测、测试、物料流转等工序，对重复定位精度、多工位高效流转有要求。标准化的配置，还能有效缩短从项目方案到交付的周期。

产品结构与工作原理

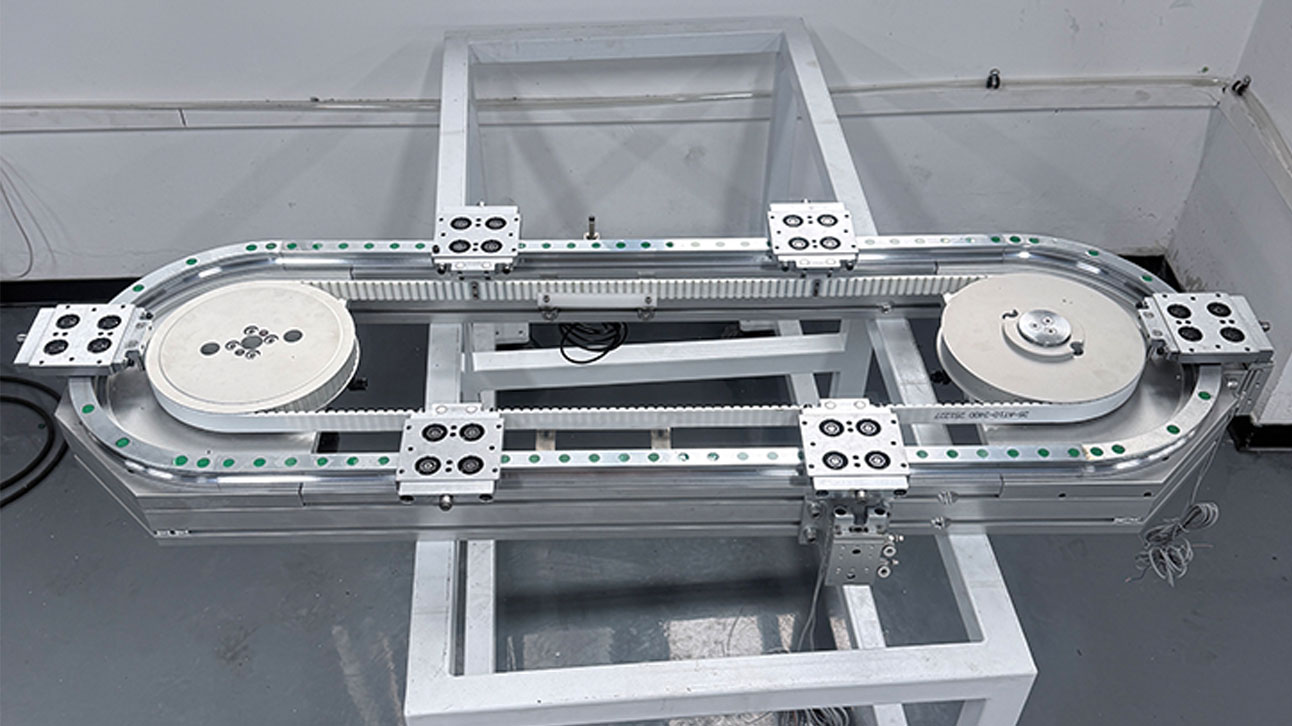

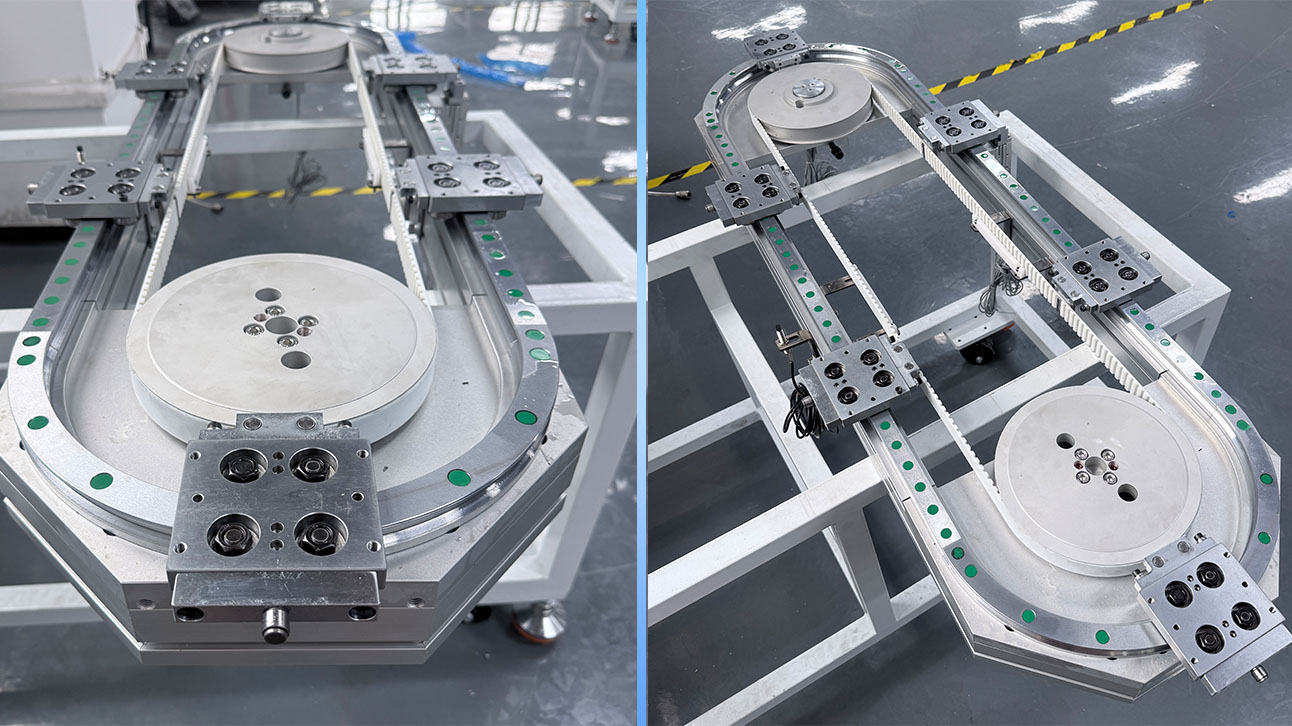

整套系统采用T23单根导轨搭建椭圆闭环回路，依靠同步带驱动滑座载体沿着轨道循环运转，实现12个工艺工位之间工件不间断输送。

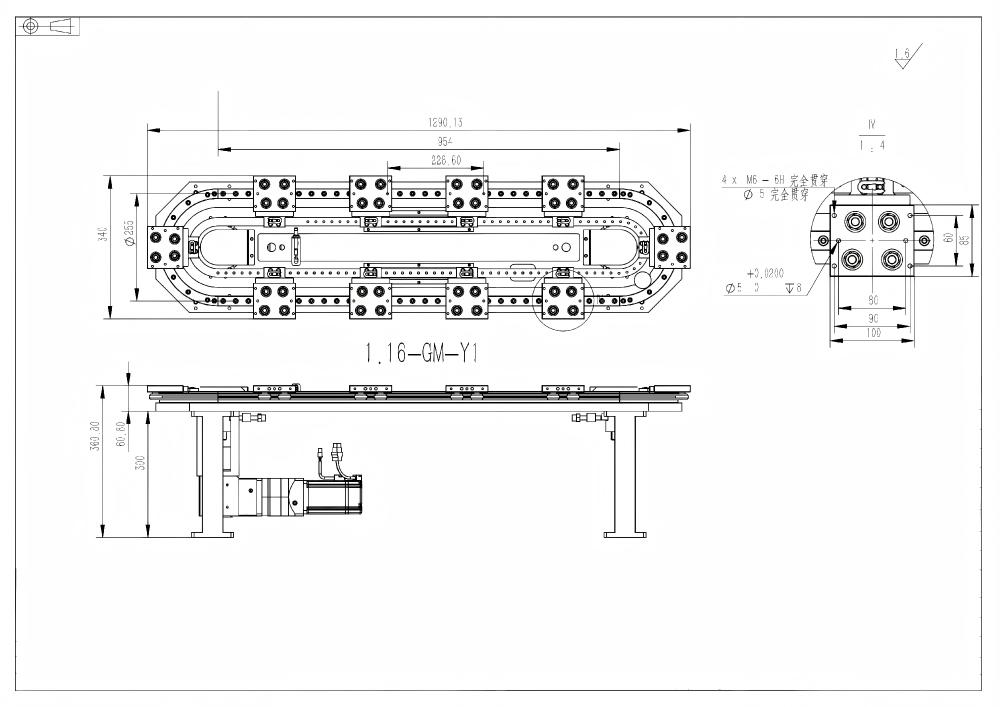

设备采用铝型材支撑框架，适配水平安装方式。椭圆轨道结合直线段与圆弧段，可以把多道加工工序排布在同一条连续循环路径上。

设备选型设计关键点：工程师做方案时，需要把导轨与滑座载体、工位排布、工件负载、运行速度、安装结构、自动化接口综合起来确认，确保椭圆导轨能集成进整套生产设备，而不是当作独立输送部件使用。

核心性能与定制参数

本款12工位椭圆环形导轨标准参数如下表：

同步带环形导轨可根据工位数量、轨道外形、支撑结构、安装方式按需配置。

对接第三方自动化整机设备集成：方案设计阶段，工程师需要确认机械安装接口、滑座载体规格、工位定位机构、传感器布置、控制系统接口。这些因素对把环形导轨系统集成进已有自动化设备很关键。

应用场景

消费电子行业

可完成装配、检测、测试、点胶等多工位工序。连续循环结构让多道工艺共用同一条输送路径。

新能源行业

新能源生产设备可用本系统完成自动搬运、检测、装配、工序流转，适合需要物料连续流转与重复定位的场景。

汽车零部件行业

汽车零部件装配与检测，闭环输送线可在一个生产区域内串联多道连续工序，同时保持输送路径连续。

交付与工程技术服务

快速交付是这套配置的核心优势。振基科技提供标准化库存与多种交付选项，满足不同项目排期需求：

工程评估阶段：可提供免费技术支持、30分钟内出图、免费3D模型与方案设计。 询价RFQ需要提供信息：轨道布局形式、工位数量、工件负载、运行速度、安装方式、支撑结构、设备接口条件。振基科技据此确定合适的精密环形导轨配置，并输出所需设计资料。

常见问答FAQ

Q1：标准环形导轨最快多久交付？

A：标准设备交付周期为10个工作日，标准整线最快3天交付；标准部件3天内发货，具体以项目配置为准。

Q2：这套12工位椭圆系统可以定制吗？

A：可以。系统可根据所需轨道外形、工位数量、支撑结构、安装方式、自动化接口进行配置。默认配置为12工位、铝型材支撑、水平安装。
