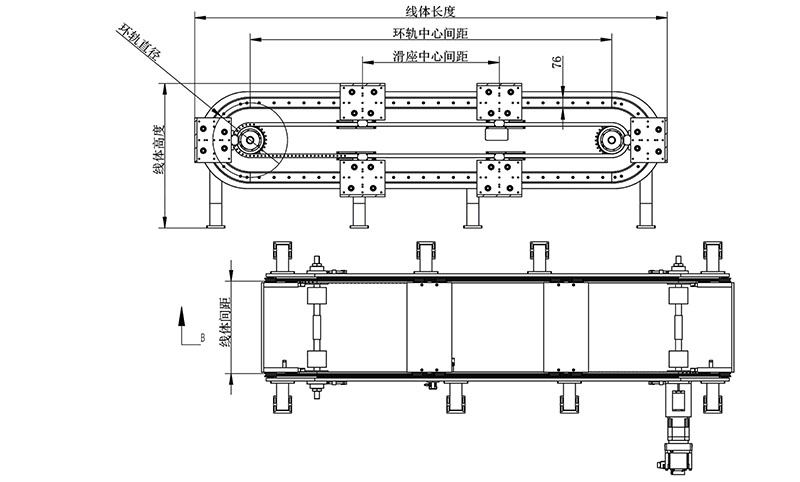

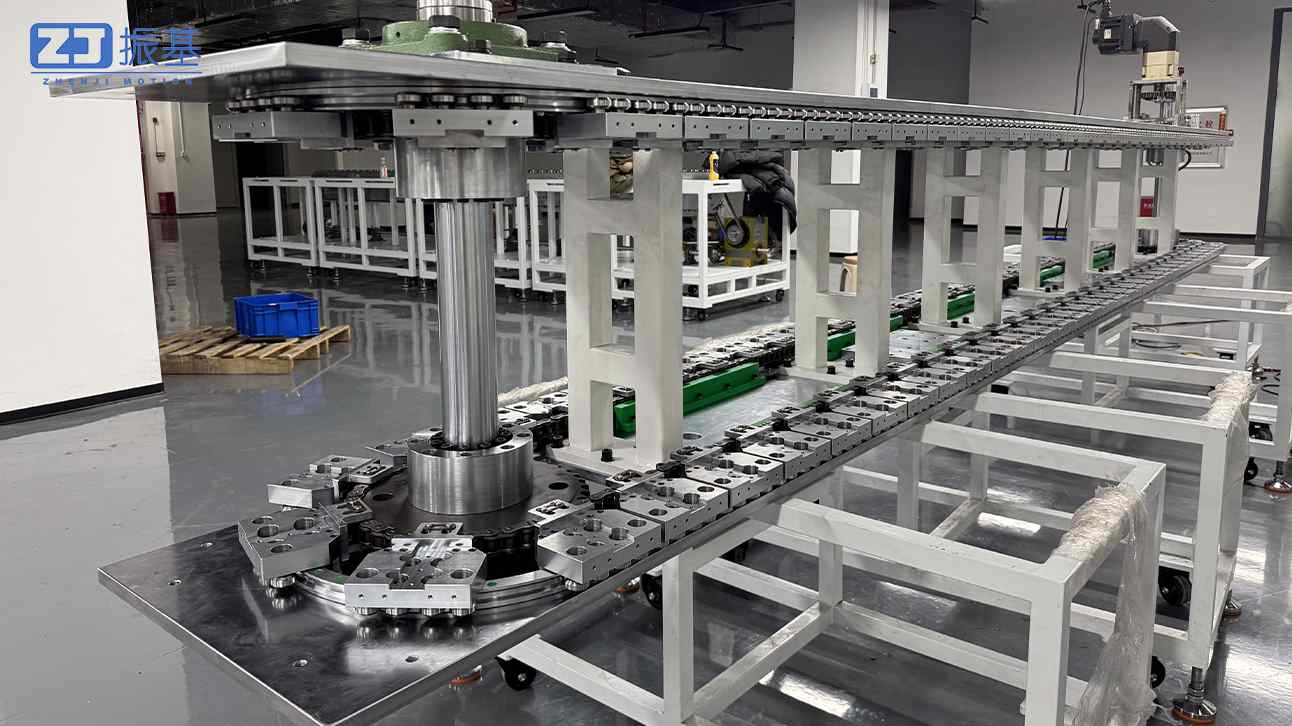

立式双底板双轨环形导轨生产线：两轨独立底板的垂直循环产线

振基自动化科技的立式双底板双轨环形导轨生产线，两条环形导轨各配独立底板，垂直布置于同一立柱或框架。两轨可分别设定速度与节拍，也可同速同步，重复定位精度±0.05mm，负载0-150kg，速度0-3m/s，适合两条产线需并行加工、又要求地面占用最小的车间。

核心技术参数

双底板双轨结构解决的三个问题

两轨互不干扰。每条轨道配独立底板，一轨检修、换型或停机时另一轨可继续生产，避免整线停摆，适合订单波动大、需连续出货的车间。

重载分层承载。两条轨道各自承担负载，单轨负载压力下降。若上层轻载、下层重载，可按实际工况分别选配同步带或链条传动。

独立精度校准。两块底板分别加工与校准，长期运行中一轨的精度变化不会传递到另一轨，工位同步稳定性更易维持。

典型应用场景

3C电子。两条产线分别加工不同机型手机中框，上层产线换型时下层继续生产，减少换型停机损失。

新能源。电池模组一轨装配、一轨测试，两轨节拍不同，通过HMI触摸屏分别设定速度与工位停留时间。

汽车零部件。小型零件两条装配线垂直布置，重载轨选用精密链条传动，最小工位间距95.25mm，链节可选8A/10A/12A/16A。

定制选项

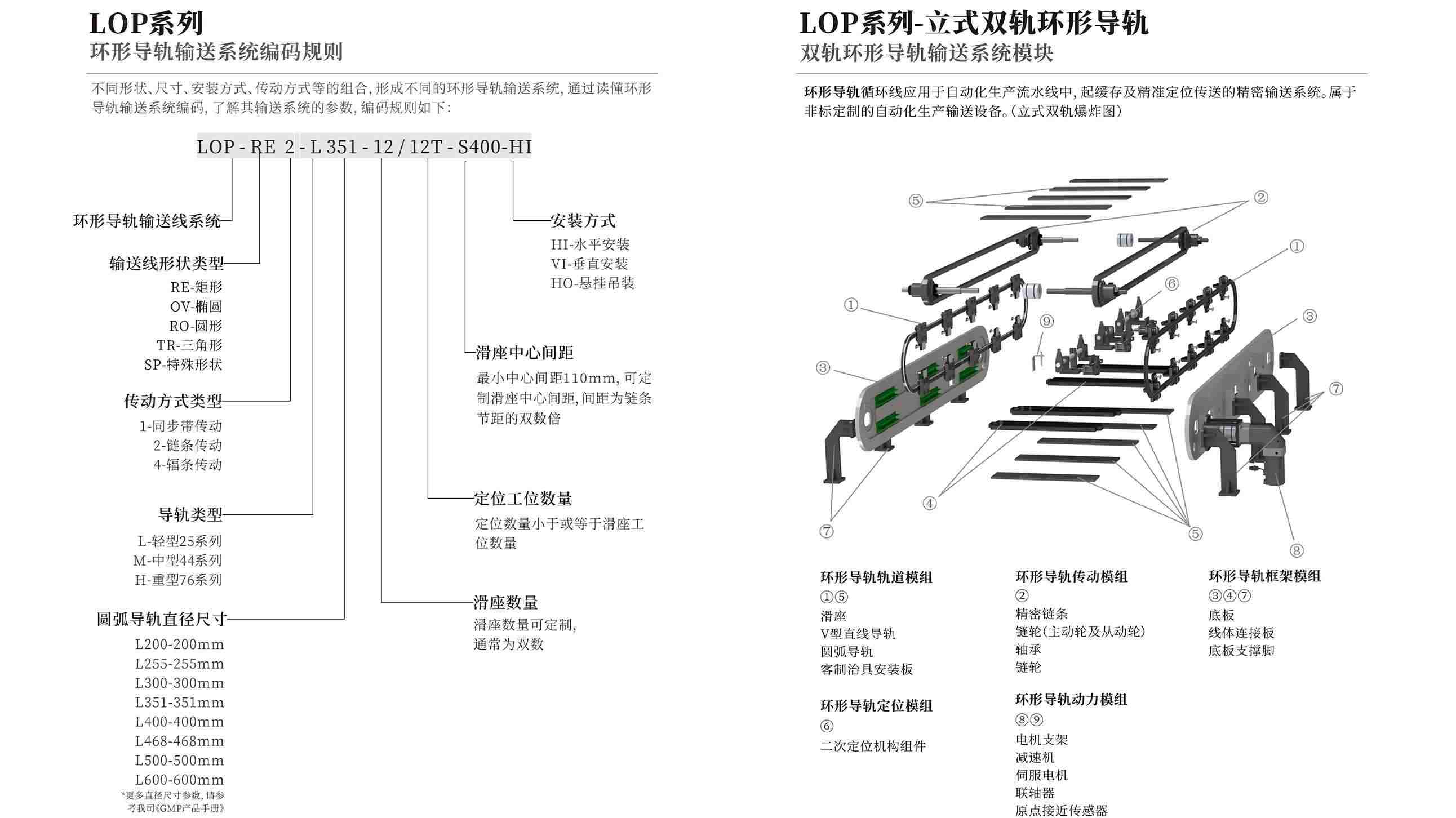

环轨直径200-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。安装方式支持立式垂直布置、吊装、水平安装。布局可选椭圆形、矩形、三角形、S形、U形及异形。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：双底板双轨环形导轨生产线的两条轨道必须同速吗？

答：不必。两轨由独立伺服电机驱动，可分别设定速度、节拍与工位停留时间，也可设置为同速同步运行。若上下层工序需严格衔接则同速，若各自独立加工则可异速。

问：两条轨道分别配独立底板，现场安装会不会更复杂？

答：现场需分别吊装与找正两块底板，安装工作量略高于单底板方案。但两轨出厂前已各自完成预装与精度校准，现场只需按基准分别固定，调试周期可控。具体方案按项目设计确定。
