产品详情

水平 / 垂直 / 吊顶式

±0.1mm / ±0.5mm / 定制

风琴罩/钣金防护

3m/s/定制

立式双底板双轨环形导轨输送线_椭圆链条传动垂直安装

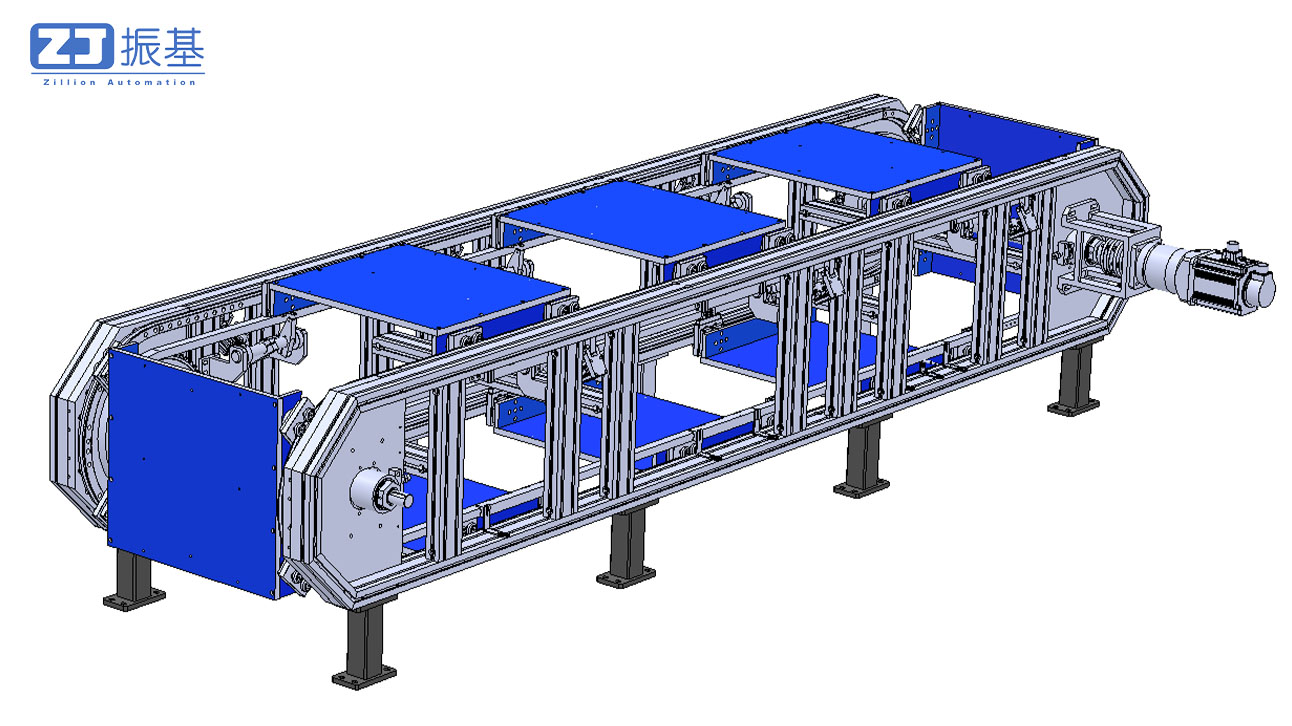

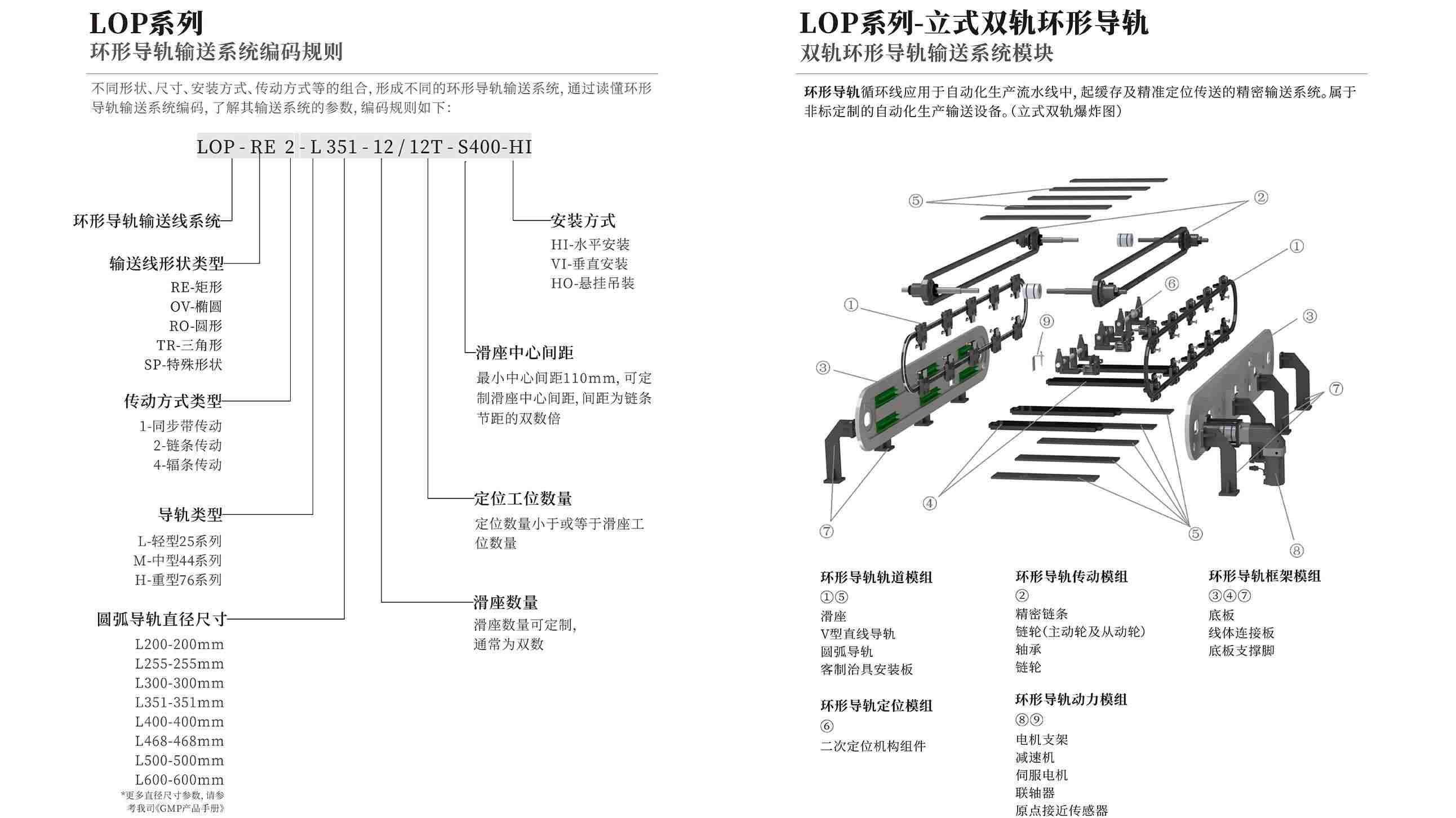

立式双底板双轨环形导轨输送线

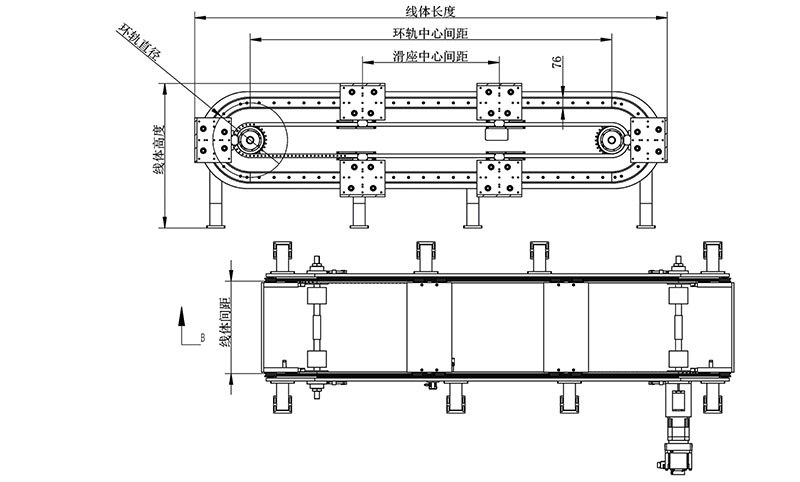

结构特点：

○ 形状-椭圆形

○ 立式安装。双底板结构

○ 精密链条传动

○ 环形轨道位于底板两侧

应⽤特点：

○ 中⻓距离输送，周⻓可达20米左右

○ 中载输送，单个滑块额定负载20kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.1~±0.5mm可选定制

核心价值：双底刚性叠加·双轨姿态稳控·大体积适配优化

本设备采用椭圆闭环轨道+双层碳钢底板支撑+并行双导轨+重载链条传动设计，专为垂直安装、中载大体积工件精密循环输送工况优化，核心解决传统单底导轨承载不足、大体积工件输送姿态偏移、双轨安装基准不稳等痛点，通过双底板同步承载与双轨导向协同，实现大尺寸工件平稳循环，适配自动化制造场景的中载精密需求。

双底板刚性倍增稳载：双层碳钢底板上下叠加加固，经整体时效处理消除内应力，刚性较单底板提升70%，可均匀分散大体积工件的重力载荷，避免局部受力形变，长期运行无基准偏移，适配150-350kg中载需求。
双轨姿态精准控形：双导轨加宽间距设计（300-800mm可调），搭配防侧翻滑块结构，有效限制大体积工件输送时的左右摆动与前后倾斜，姿态控制精度≤0.1mm/m，解决大尺寸工件重心偏移导致的不稳问题。
椭圆结构大体积适配：椭圆轨道一体成型无直角卡点，大半径圆弧段可容纳大尺寸工件转向，垂直安装仅占用3-4㎡水平空间，较矩形导轨节省50%占地，同时预留工件吊装与检修空间，适配大体积设备的现场操作需求。

依托双底板稳载、双轨姿态控形及椭圆适配优势，聚焦中载大体积工件的自动化精密循环输送，适配多行业制造场景：

大型家电外壳装配：冰箱、洗衣机等大尺寸外壳的多工位打孔、覆膜循环输送，双底板稳载避免外壳变形，双轨宽间距设计适配外壳尺寸，椭圆转向无磕碰，保障装配精度。
汽车零部件转运：汽车车门、保险杠等中载大体积部件的焊接、涂装工序流转，双轨姿态控形避免部件表面划伤，双底板抗振动性适配自动化生产线高节拍需求，重复定位精度保障工序衔接。
大型工装治具循环：承载大体积工装治具的上下料与工序转换，中载适配性满足治具+工件的复合重量需求，垂直安装节省车间空间，可集成定位销结构实现治具快速对接。

聚焦垂直椭圆形单底双轨需求，支持全维度定制，适配立式自动化产线集成标准，兼顾安装便捷性与智能管控：

双轨规格定制：椭圆轨道圆弧直径500-1800mm可选，双轨间距200-600mm可调，链条节距适配负载需求，支持多滑块独立控制，工位数量与间距精准匹配产线工艺。
立式精密安装：单底预设垂直校准基准孔，支持侧挂、墙面两种安装方式，采用对角线预紧螺栓固定，配合框式水平仪逐点校准，安装误差≤0.15mm/m，模块化拼接调试效率提升60%。
智能系统集成：预留EtherCAT总线接口，集成链条张力、温度监测模块，可与PLC、MES系统对接，支持远程监控与自动报警，适配双机器人协同、视觉检测等智能场景。
