垂直双轨环形轨道输送机 椭圆结构型材支撑方案

产品详情

垂直双轨环形轨道输送机：垂直循环的稳定输送方案

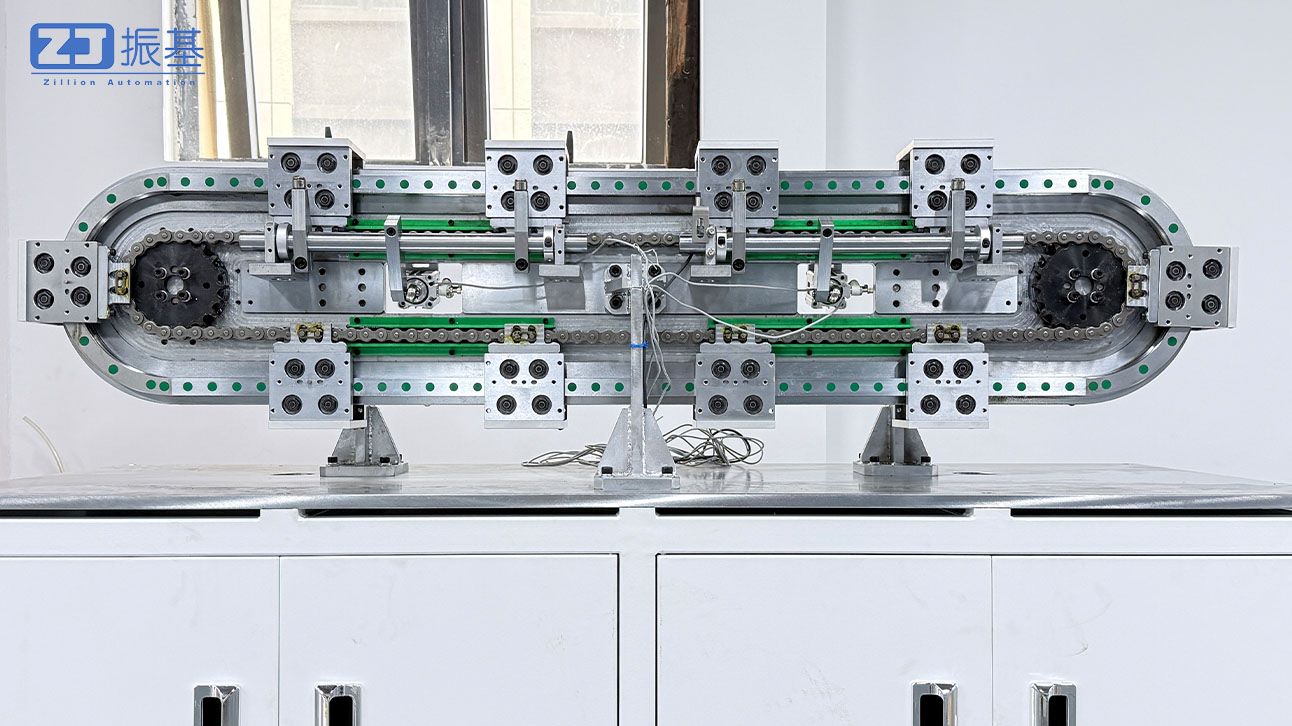

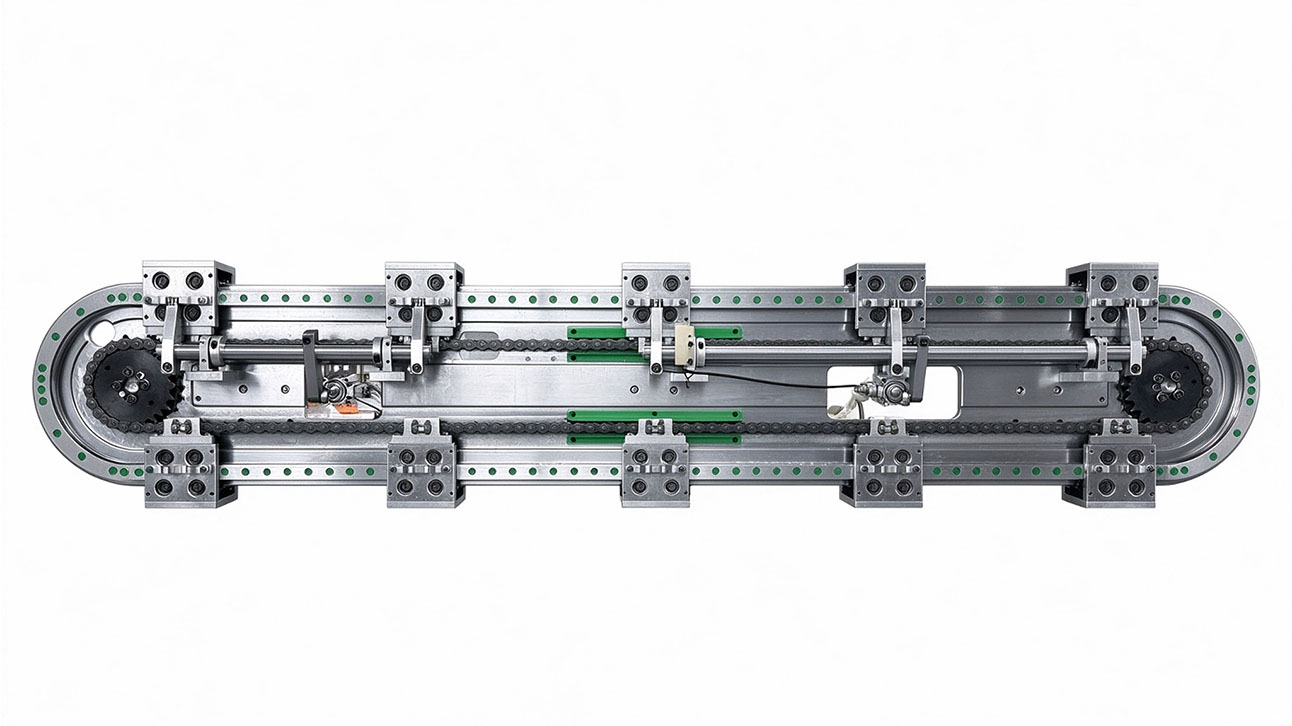

振基自动化科技的垂直双轨环形轨道输送机，是环形导轨输送线中采用垂直安装与双轨结构的机型。双轨设计提升滑座运行刚性，垂直布局使产线向高度方向延伸，重复定位精度±0.05mm，负载0-150kg，速度0-3m/s，适合车间地面紧张、工件较重或对运行稳定性要求较高的精密环形导轨循环输送场景。

核心技术参数

垂直双轨结构的三个实际价值

节省占地。垂直安装使产线向高度方向延伸，同等产能下比水平布局节省30%以上地面空间，适合老旧车间改造与紧凑产线布局，是环形导轨输送线在空间受限场景的优选结构。

运行刚性强。双轨结构提升滑座运行刚性，重载工况下减少偏摆，保证工位同步精度，降低因定位偏差导致的次品率。

承载范围广。负载0-150kg，可按工件重量选择同步带或精密链条传动。重载工况建议选用链条传动，最小工位间距95.25mm，链节可选8A/10A/12A/16A。

典型应用场景

3C电子。手机中框打磨垂直双轨循环线，双轨结构保证运行稳定，垂直布局在狭小车间内完成多工位循环，适配环形导轨自动化生产线需求。

新能源。电池模组测试垂直双轨循环线，环形导轨输送线承载较重模组，双轨结构减少偏摆，配合HMI触摸屏设定节拍。

汽车零部件。小型零件装配垂直双轨循环线，负载0-150kg适配多种工件，可选精密链条传动提升承载能力，满足精密环形导轨重载输送要求。

定制选项

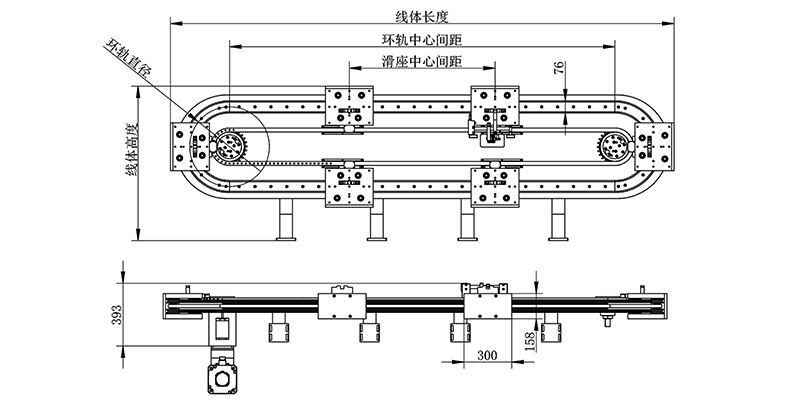

环轨直径200mm-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。安装方式支持垂直安装、吊装、水平安装。布局可选椭圆形、矩形、三角形、S形、U形及异形。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：垂直双轨环形轨道输送机和单轨有什么区别？

答：主要区别在运行刚性与承载。双轨结构提升滑座运行刚性，重载工况下减少偏摆，适合工件较重或对稳定性要求高的场景；单轨结构更紧凑，适合轻载与空间受限场景。两者精度一致，均为±0.05mm。

问：垂直安装对环形导轨输送线的负载有影响吗？

答：标准负载0-150kg，垂直安装时需结合工件重量、滑座数量与运行节拍综合评估。重载工况建议选用双轨结构或精密链条传动，具体方案需按项目设计确定。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供垂直双轨环形轨道输送机选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：

电话/微信：15016006490
