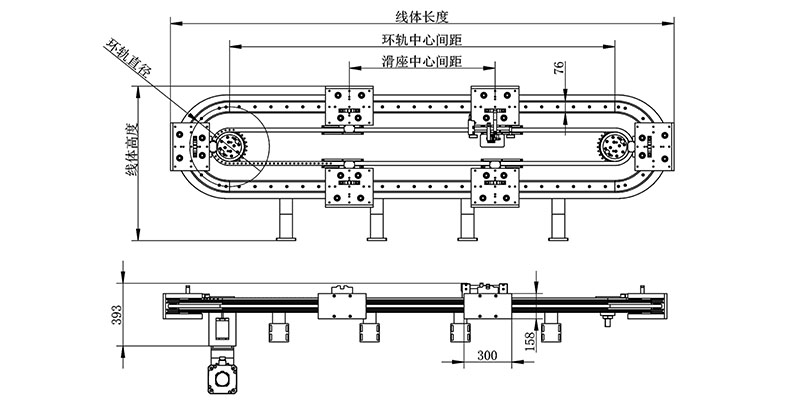

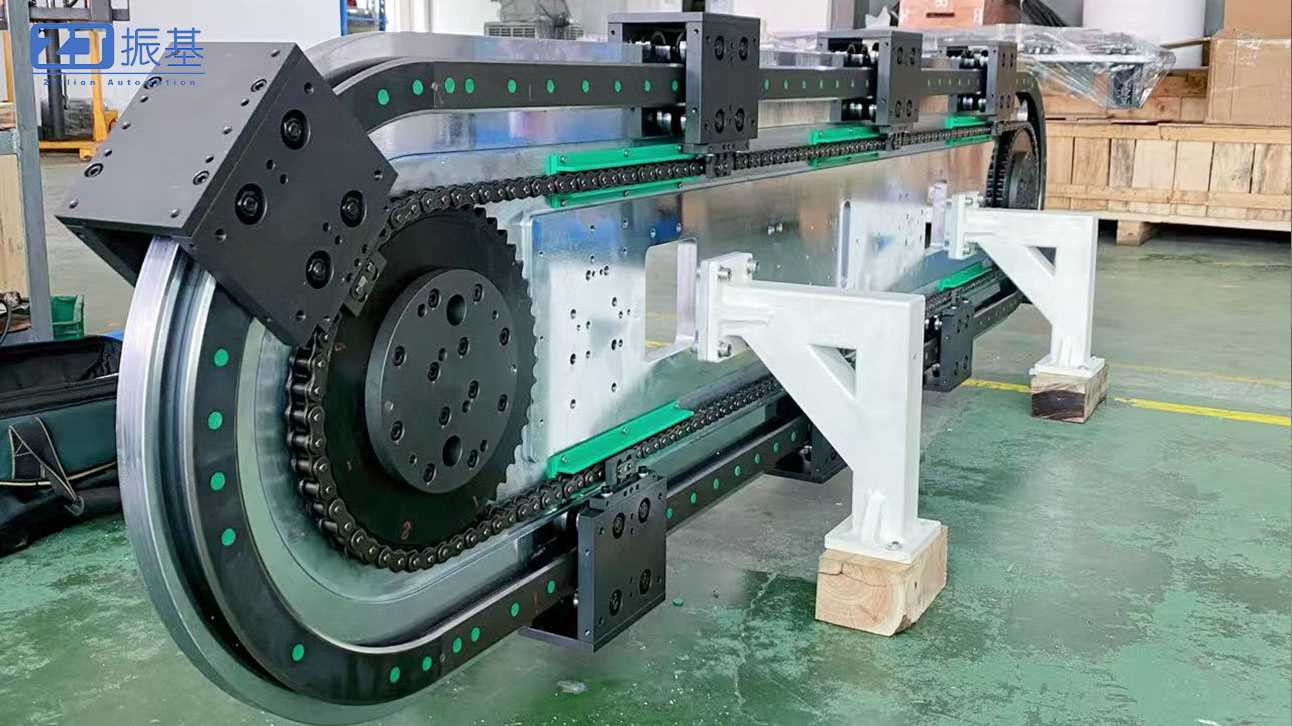

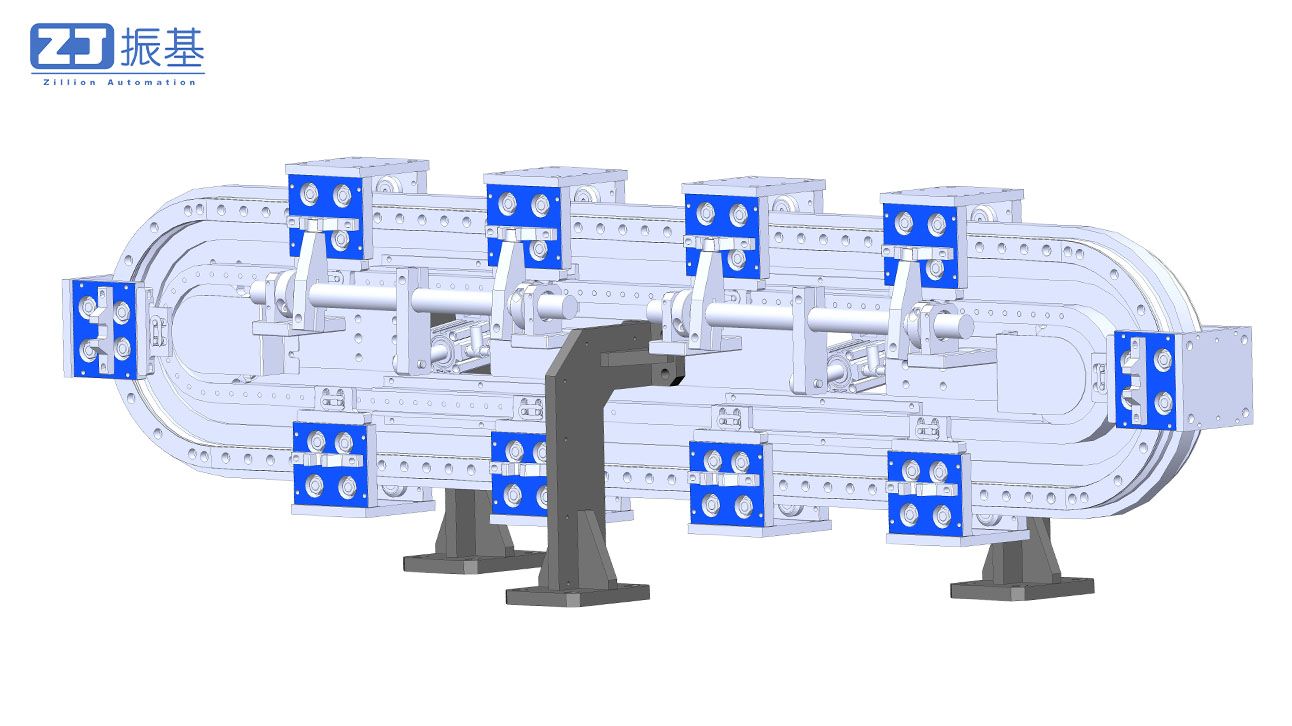

垂直椭圆形单底双轨环形导轨输送线

详细参数

圆弧导轨截面：V 型 44mm、50mm、76mm；环轨标准直径 351mm、468mm、500mm，大规格非标定制 传动方式：精密链条传动 重复定位精度：±0.05mm，普通定位精度 ±0.5~1.0mm 运行速度：0~3m/s 单工位负载：0–150kg 支撑方式：单底板支撑，双轨并行结构 安装方式：垂直安装 工位间距：最小 95.25mm，链节可选 10A/12A 导轨材质：轴承钢，工作面硬度 55-62HRC 驱动控制：伺服电机驱动，PLC+HMI，支持 Modbus 通信

应用场景

新能源行业：动力电池零部件多层装配、气密性检测流转； 汽车零部件行业：汽配压装、尺寸检测多工位循环输送； 医疗行业：医用耗材组装、成品检测工位转运； 半导体行业：精密载具垂直循环缓存； 通用自动化：多工位工装循环上下料。

定制选项

1. 滑座数量：按需配置 1~100 +个工装滑座；

2. 工装治具：定制定位托盘、快速夹具；

3. 防护配置：风琴罩或钣金防尘防护可选；

4. 环境版本：不锈钢洁净款，适配无尘车间；

5. 信号配套：加装工位检测、到位传感器，对接 MES 系统。

RFQ 问答

Q1：垂直椭圆形单底双轨环形导轨输送线对比单轨立式线优势在哪？

A：这款环形导轨输送线采用双轨并行结构，依托精密环形导轨导向，刚性更强，抗偏载能力优于单轨立式线，单底板支撑简化机架，降低整线安装调试成本。

Q2：垂直椭圆双轨环形导轨可以实现工件姿态保持水平吗？

A：可以。环形导轨与工装滑座结构设计可保证工件全程水平，这款立式环形导轨系统适合需要持续姿态稳定的装配、视觉检测工序。

如需方案、图纸与报价，欢迎联系振基自动化科技，电话微信：15016006490
