产品详情

3m/s/定制

圆形 / 椭圆形 / 矩形 / 定制

重复定位精度: ±0.05mm

链条传动 / 同步带传动

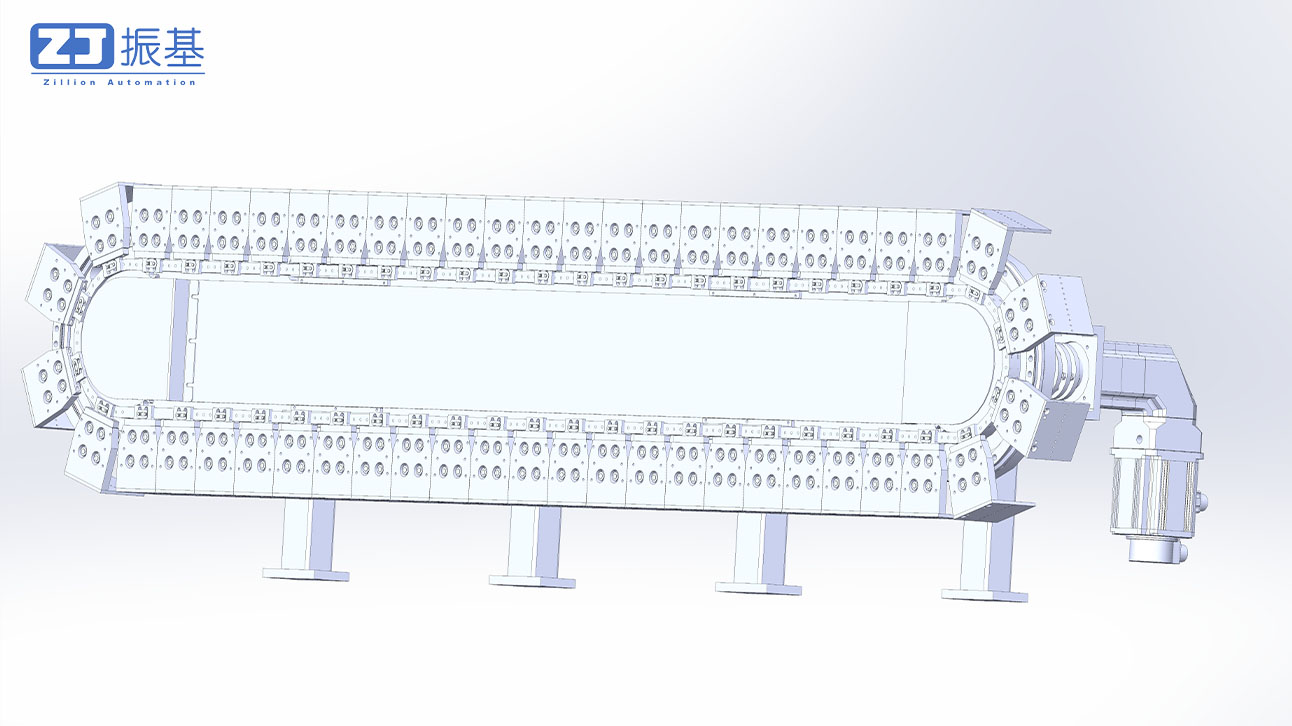

精度驱动的曲线轨道垂直输送机_椭圆单底板单轨链条传动

应⽤特点：

○ ⻓距离输送，周⻓可达100米以上

○ 轻载输送,稳定性好，单个滑块最大负载15kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

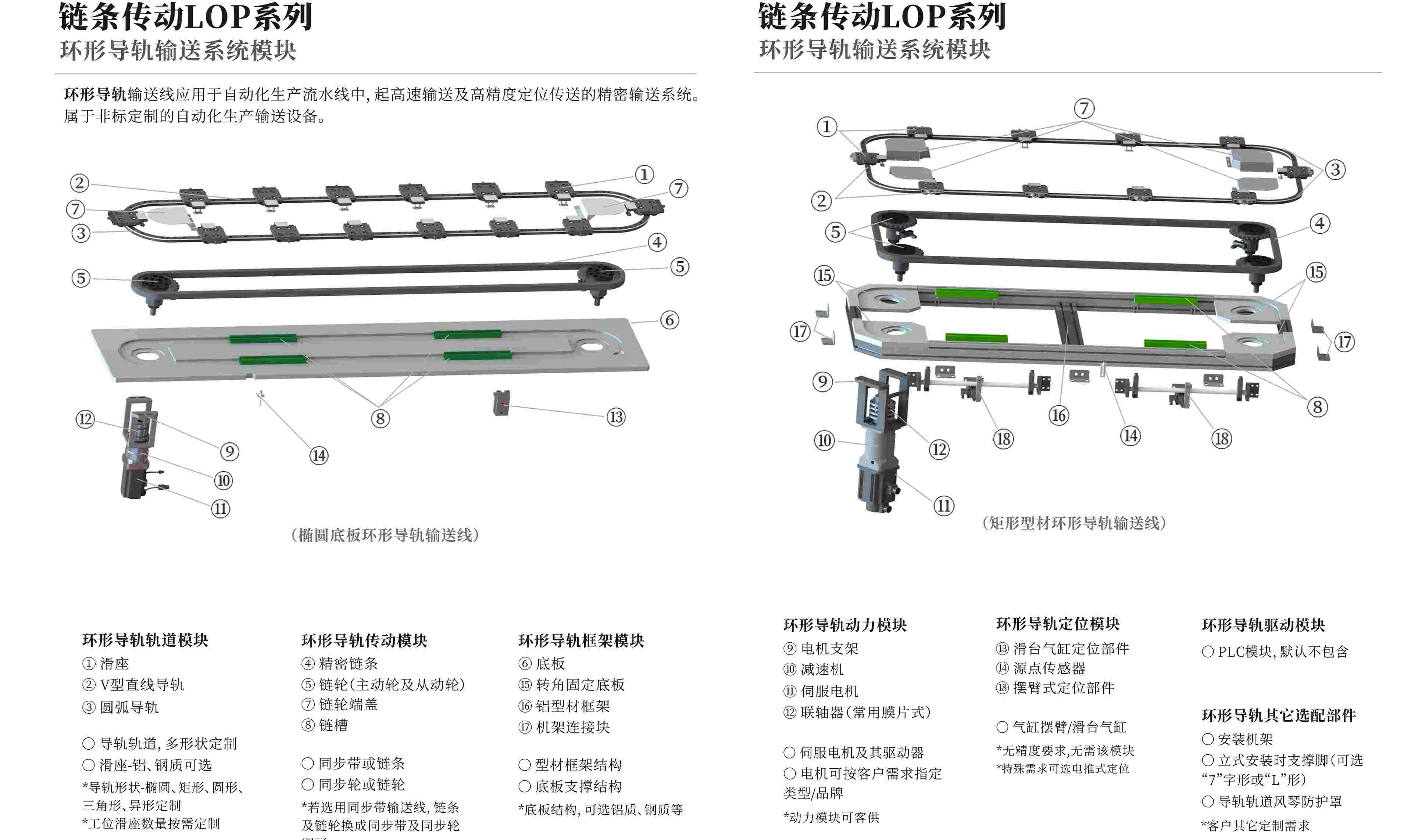

⾮标定制注意事项：

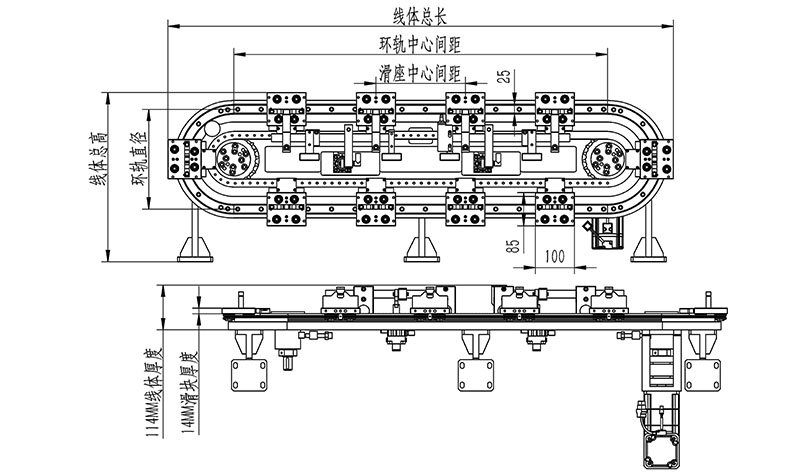

* 最小工位间距110mm，可选8A/10A/12A等规格链条

* 最小圆弧直径200mm，最大圆弧直径1560mm

* 常用圆弧直径255-600mm

* 速度与负载、客治具尺寸、环轨大小、偏载大小等有关

核心价值：单轨空间适配·单底刚性聚焦·精度闭环控制

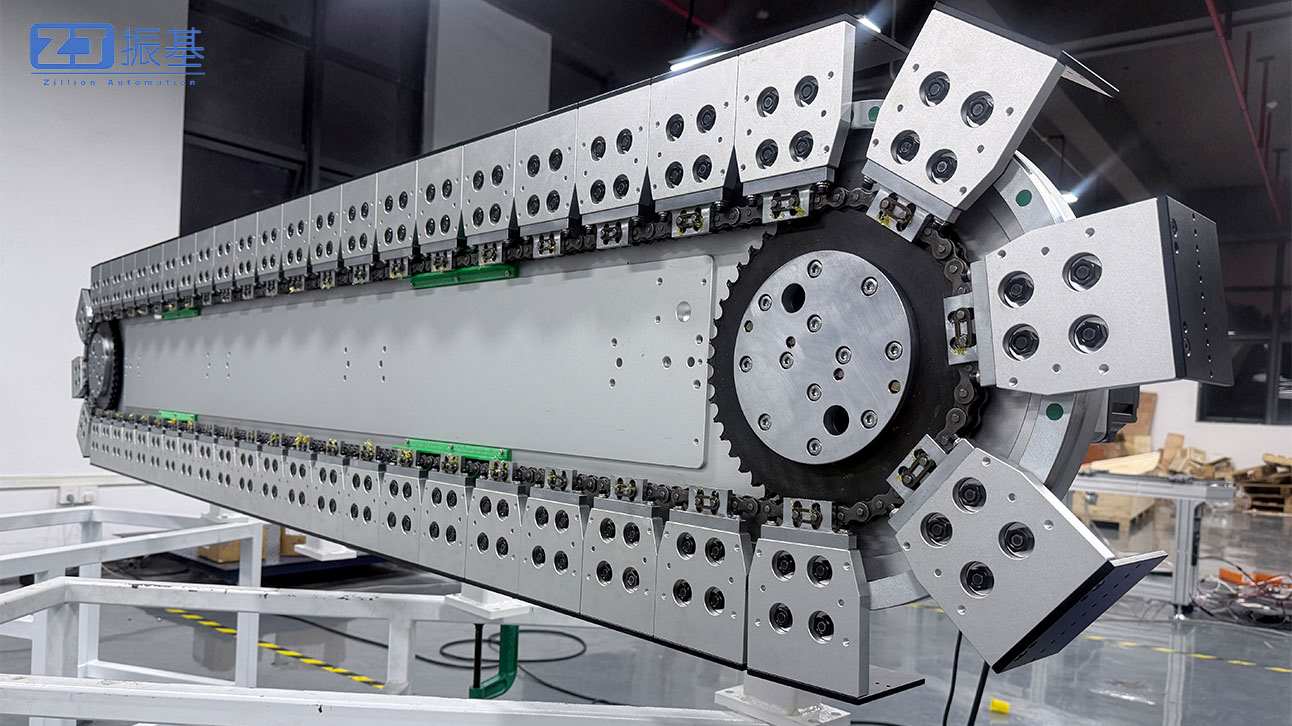

本高精度环形导轨采用椭圆闭环轨道+单轨布局+一体化单底板支撑+精密链条传动设计，以导轨本体高刚性加工与伺服驱动协同实现高精度，专为空间受限、需垂直循环精密运动的工况优化，核心解决传统单轨导轨偏载抖动、精度漂移、安装基准不稳等痛点，适配中轻载精密组件多层级循环运动需求。

单轨极致空间适配：单轨布局较双轨节省50%横向空间，椭圆曲线可小半径转弯，精准避让车间立柱、管道等障碍物，垂直安装仅需1-2㎡地面占用，破解紧凑车间布局难题。
单底刚性集中承载：一体化单底板将轨道受力集中传导，避免单轨长期运行偏移，较分散式支撑抗变形能力提升40%，配合预加载荷链条，实现无晃动垂直输送。
精度闭环无误差：搭载伺服驱动+机械预紧结构，消除链条传动间隙与导轨运行游隙，配合导轨滚道哥特式拱形设计，重复定位精度稳定在±0.05mm，适配精密组件多工位精准停靠需求。

依托单轨空间灵活性、单底稳载及精度驱动优势，适配车间布局紧凑、对输送精度要求高的高端制造场景：

聚焦高精度环形导轨垂直应用需求，支持全维度定制，适配精密产线集成标准：

规格精准定制：椭圆导轨圆弧直径350-1200mm可选，导轨宽度20-50mm可调，运行速度0.1-1.8m/s无级调速，单轨负载30-120kg，适配不同精密组件尺寸与节拍需求。
单底稳装优化：一体化单底板预设水平校准基准孔，支持墙面、支架及顶部倒挂三种垂直安装方式，安装误差≤0.1mm/m，确保导轨运行平行度，无需分段加固。
系统集成适配：预留伺服电机与PLC控制接口，可与视觉定位、自动夹紧设备联动，支持多滑块独立控制，适配精密自动化产线全流程管控需求。
