精密驱动的曲线轨道垂直输送机

垂直双轨环形轨道输送机_椭圆结构型材支撑链条传动

产品详情

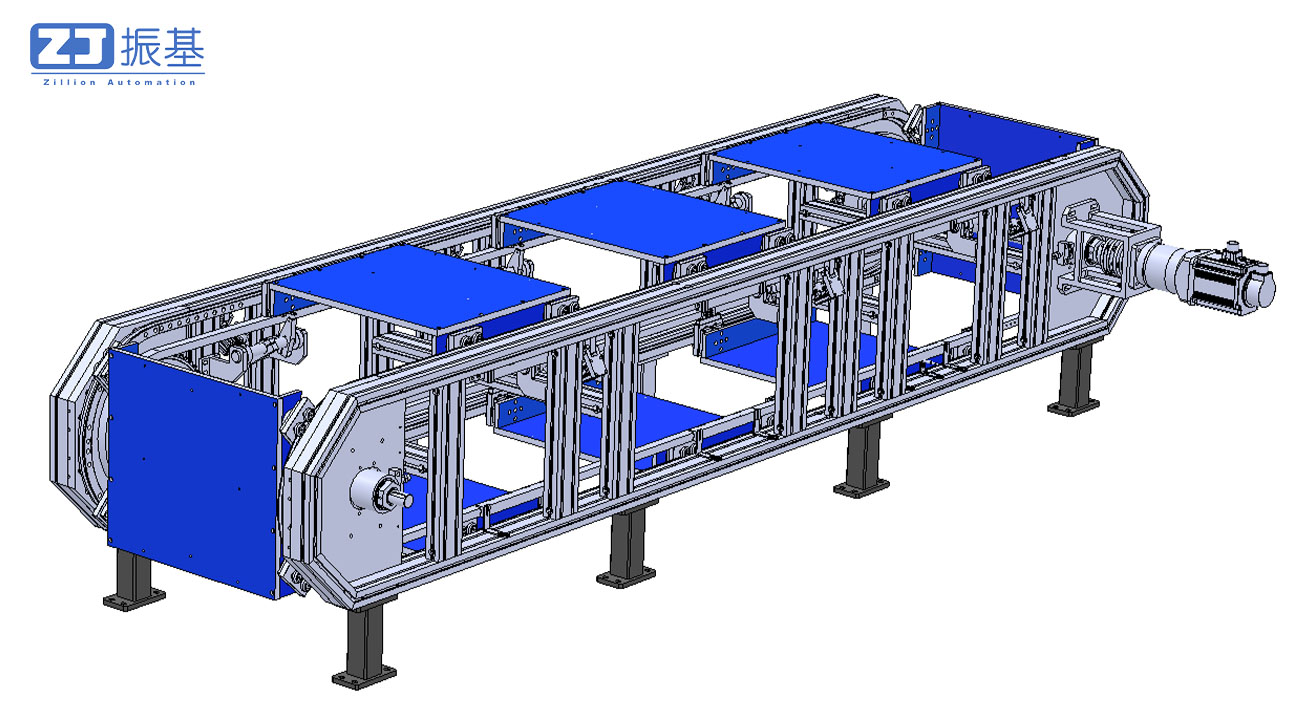

垂直双轨环形轨道输送机：双轨独立承载的垂直循环方案

振基自动化科技的垂直双轨环形轨道输送机，面向工件需在垂直面完成循环的工序设计。两条轨道独立承载滑座，垂直安装或吊装均可，重复定位精度±0.05mm，负载0-150kg，速度0-3m/s，适合地面通道紧张、工序间需上下层衔接的车间。

核心技术参数

双轨垂直布局解决的三个问题

上下层工序衔接。垂直面循环让上层工位与下层工位在同一轨道系统内衔接，工件无需落地转运，减少磕碰与等待。

双轨分担负载。两轨独立承载，单轨负载压力下降，重载工况下偏摆更小，适合工件重量接近150kg上限的场合。

地面通道释放。垂直安装后设备主体贴墙或立柱布置，地面仅保留上下料口，通道宽度可比水平机型缩减30%以上。

典型应用场景

3C电子。手机中框打磨上下层循环，粗磨与精磨分列上下轨，工件垂直循环流转，减少车间占地。

新能源。电池模组立式测试循环，双轨分别承载待测与已测模组，通过HMI触摸屏设定两轨节拍。

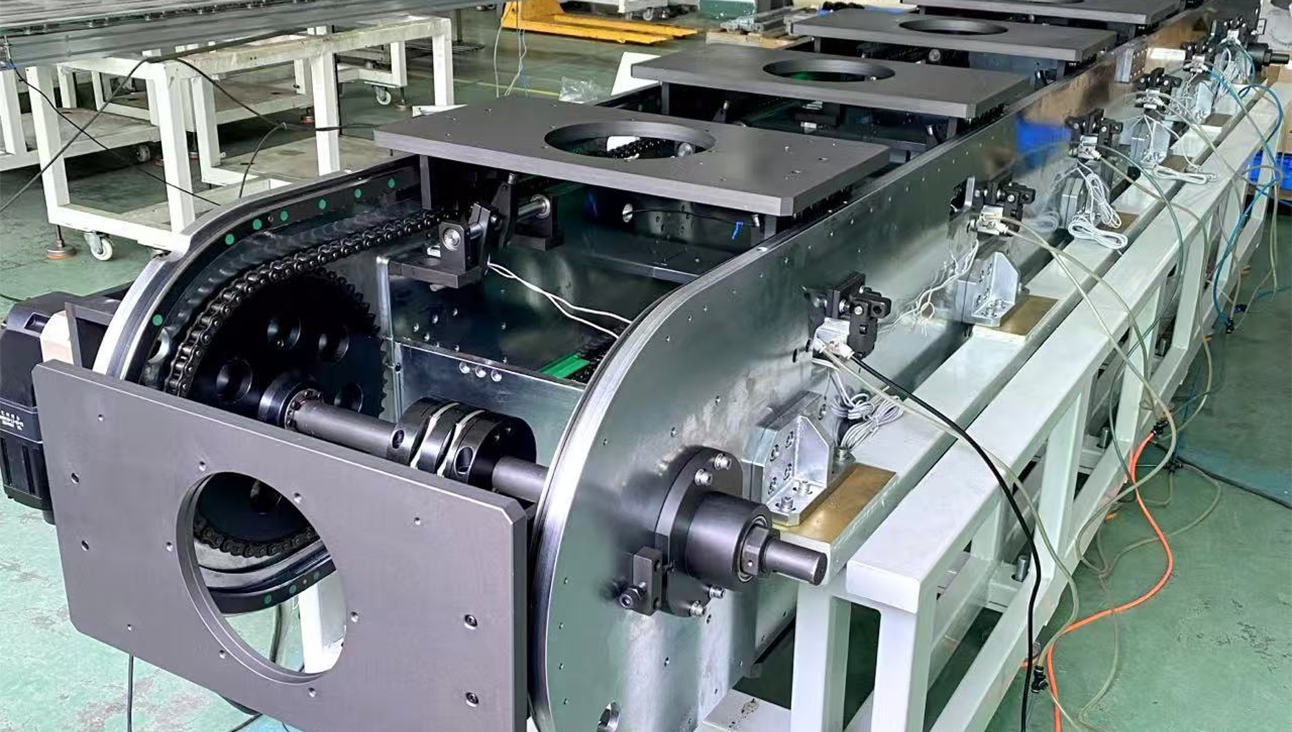

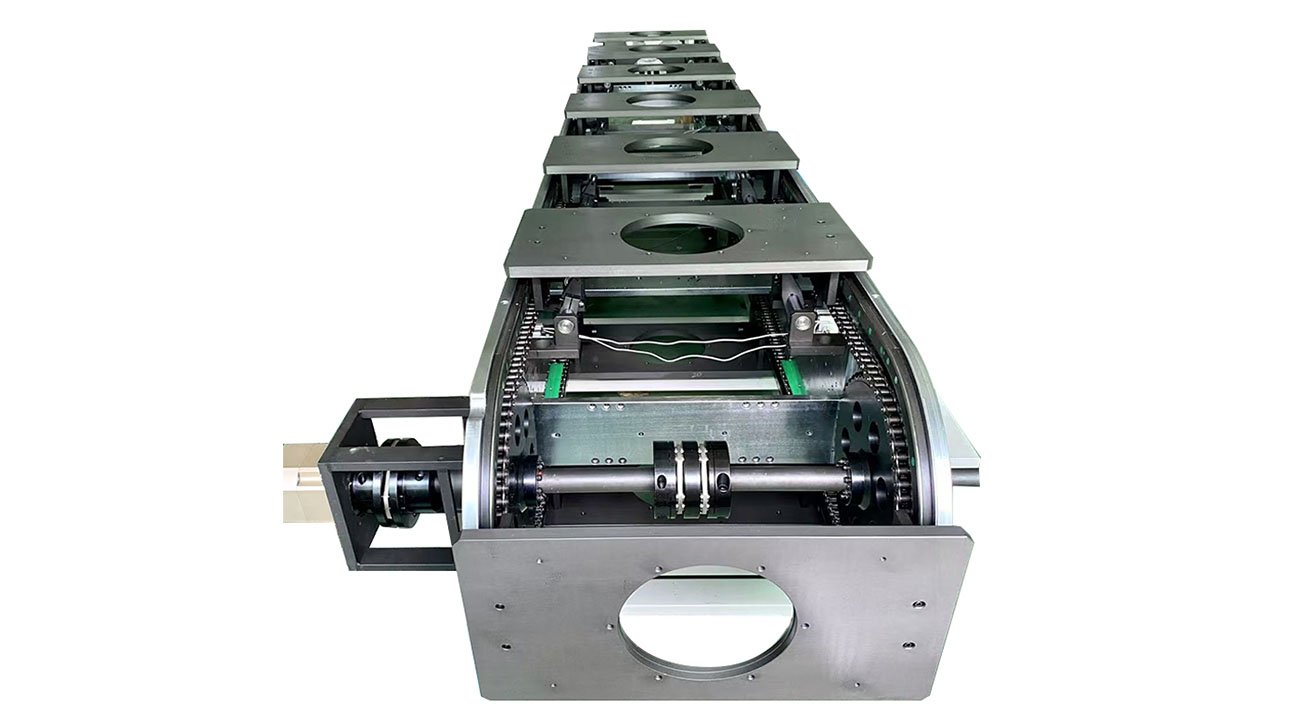

汽车零部件。小型齿轮装配垂直循环，链条传动承载较重工件，最小工位间距95.25mm，链节可选8A/10A/12A/16A。

定制选项

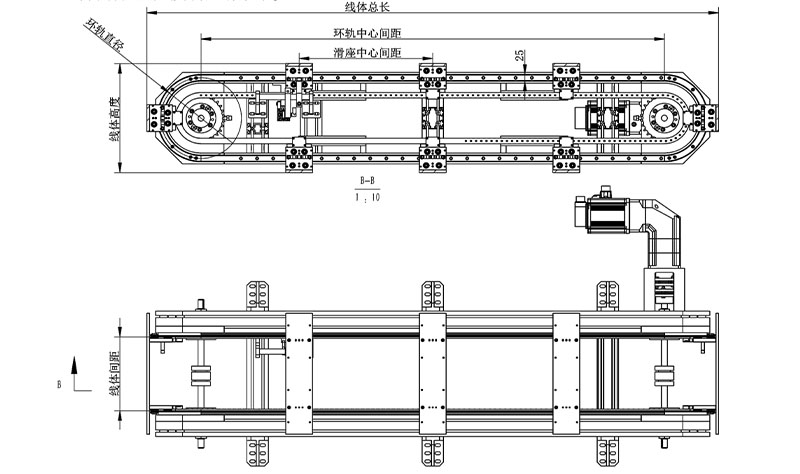

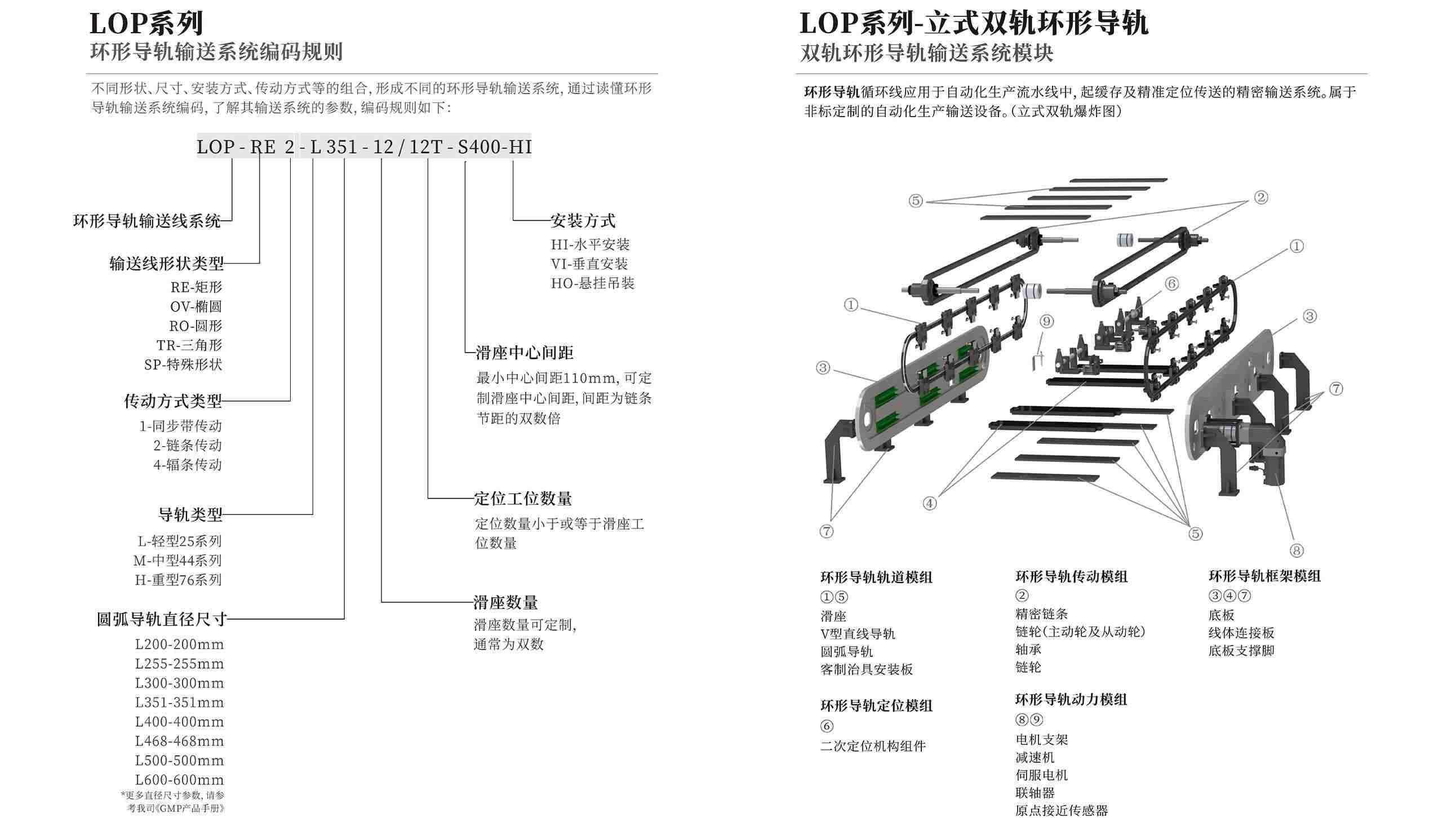

环轨直径200-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。布局可选椭圆形、矩形、三角形、S形、U形及异形。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：垂直双轨环形轨道输送机适合吊装吗？

答：适合。吊装是标准安装方式之一，设备主体可悬挂于车间顶部或钢架，地面仅保留上下料区域，适合通道狭窄或地面设备密集的车间。吊装时需核算负载与滑座数量，具体方案按项目设计。

问：双轨可以设置不同速度吗？

答：可以。两轨由独立伺服电机驱动，通过PLC分别设定速度与节拍，支持Modbus、EtherCAT等通信接口，可与MES系统对接。若两轨需严格同步，也可设置为同速运行。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供垂直双轨环形轨道输送机选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：

电话/微信：15016006490
