产品详情

链条传动 / 同步带传动

±0.05mm / ±0.1mm / 定制

风琴罩/钣金防护

3m/s/定制

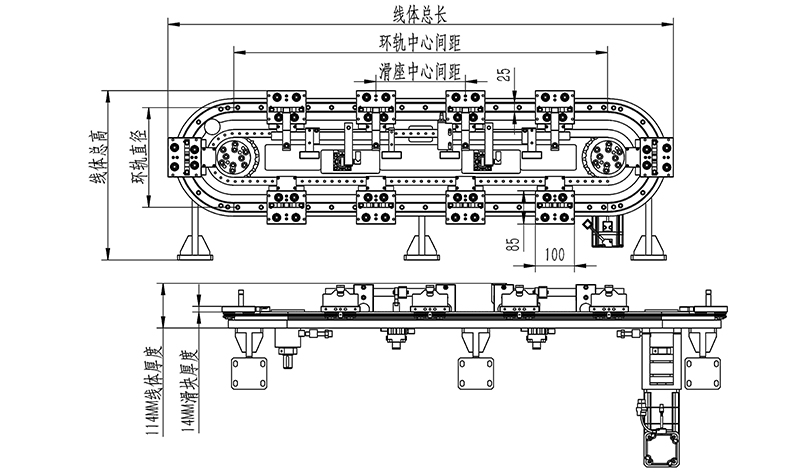

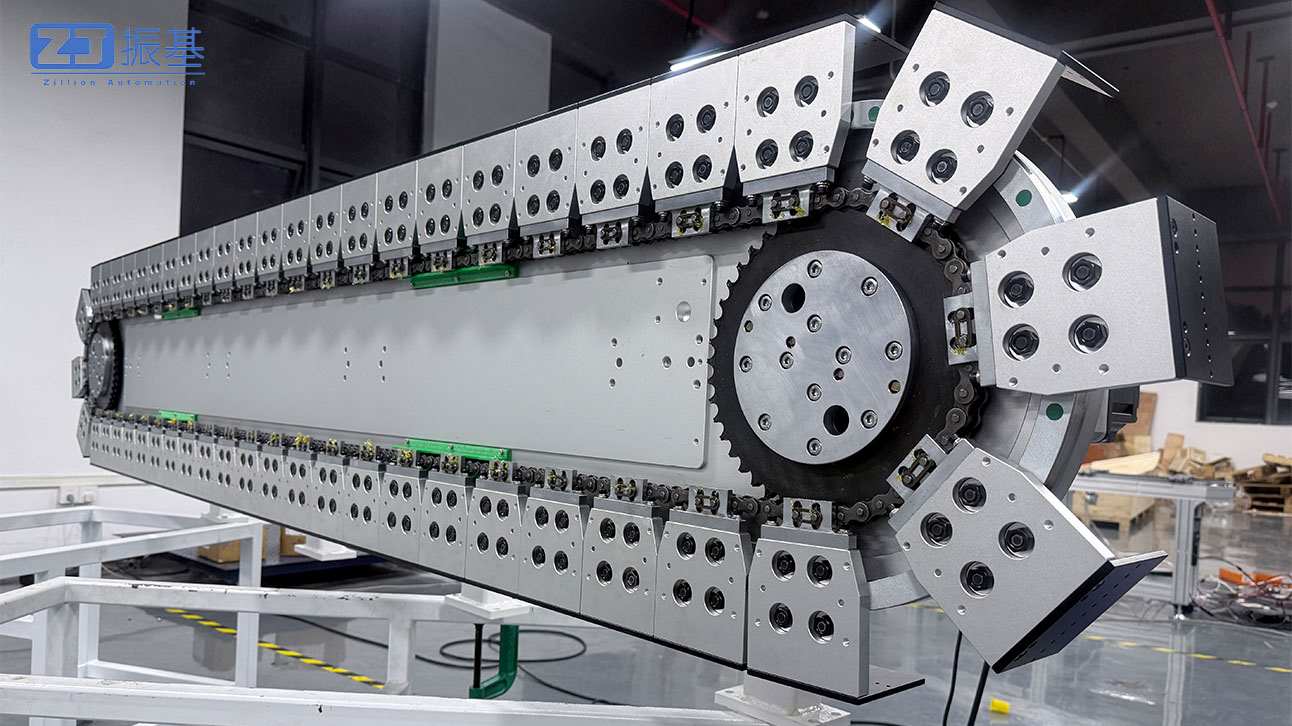

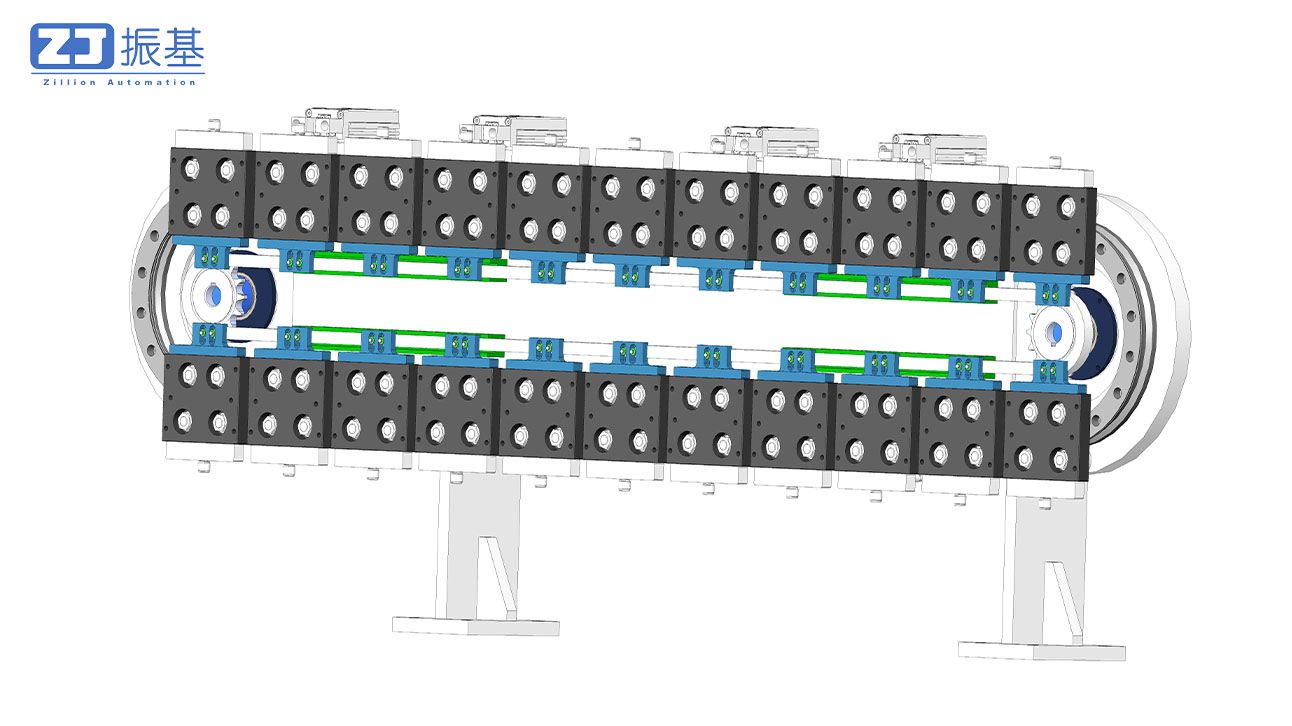

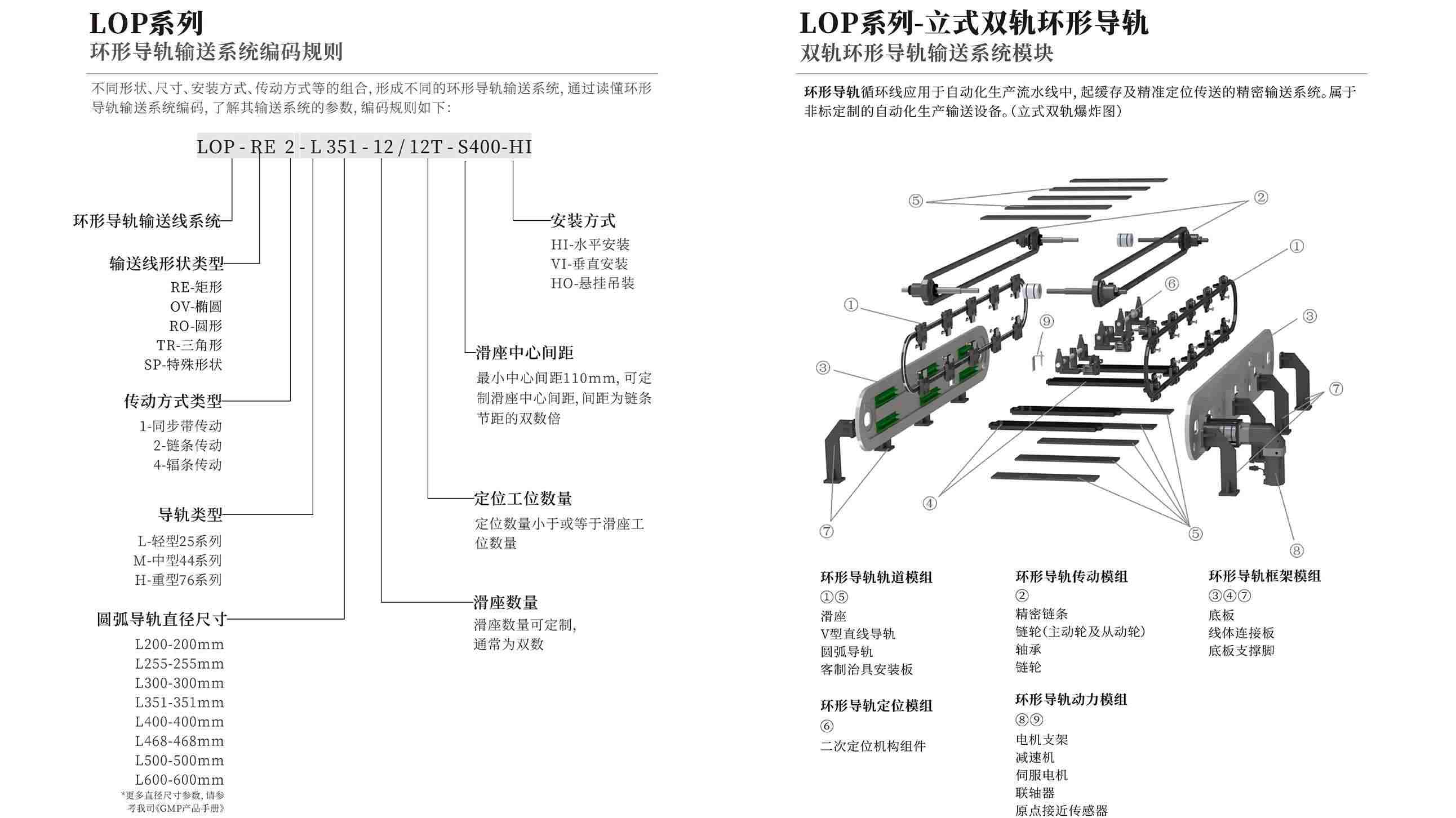

垂直循环输送轨道系统_椭圆单底板单导轨链条传动

结构特点：

○ 形状-椭圆形

○ 立式底板结构

○ 精密链条传动

○ V型环形轨道

应⽤特点：

○ ⻓距离输送，周⻓可达100米左右

○ 中载输送，单个滑块额定负载15kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.051~±0.5mm可选定制

核心价值：单底筋板稳载·单轨多滑控形·椭圆循环高效

本系统采用椭圆闭环轨道+一体化加强单底板+加宽单导轨+精密滚子链传动设计，专为垂直安装、中载大体积工件精密循环输送工况优化，核心解决传统单轨抗倾覆弱、单底承载不足、循环流转卡顿等痛点，通过单底板筋板加固与单导轨多滑块组合，实现大尺寸工件平稳垂直循环，适配自动化制造场景的空间紧凑与精密输送需求。

单底筋板强化稳载：单底板集成回形筋板与V形支撑结构，经整体时效处理，刚性较普通单底提升60%，可均匀分散100-280kg中载压力，避免大体积工件导致的局部形变，同时采用U形空腔设计减重30%，降低厂房承重负荷。
单轨多滑控形防倾：加宽单导轨截面（宽度80-120mm），搭配双滑块并列安装，抵消中载工件倾覆力矩，较单滑块抗晃能力提升50%，姿态控制精度≤0.12mm/m，解决大体积工件重心偏移难题。
椭圆循环空间优化：椭圆轨道一体成型，大半径圆弧段适配单导轨转向，无直角卡点避免工件磕碰，垂直安装仅占用2.5-3.5㎡水平空间，较双轨系统节省55%占地，可实现多层级循环流转，提升空间利用率。

依托单底筋板稳载、单轨多滑控形及椭圆循环优势，聚焦空间紧凑场景下中载大体积工件输送，适配多行业自动化需求：

大型家电部件转运：冰箱侧板、洗衣机内筒等中载部件的多层级装配循环，单底稳载避免部件变形，椭圆转向适配车间立柱布局，单导轨结构便于与机器人上下料工位对接。
汽车冲压件输送：汽车底盘冲压件、车门框架的焊接工序流转，单轨多滑设计防止工件表面划伤，链条传动采用椿本型号，节距19.05mm，适配中载高频循环需求。
立体仓库治具循环：承载大体积工装治具的垂直上下料与跨层转运，单导轨系统适配仓库狭窄通道，可集成智能调度模块，实现多工位循环无干扰运行。

融合单底筋板加固、单轨多滑技术与椭圆轨道特性，性能适配中载大体积精密循环标准，保障连续生产稳定性：

中载精准定位：伺服单驱+机械锁止结构，重复定位精度±0.06mm，椭圆轨道全行程垂直度≤0.05mm/m，链条传动速比1:7.5，确保大体积工件循环无累计误差。
高效平稳运行：单工位承载100-280kg，运行速度0.2-1.6m/s可调，采用调心轴承减少单导轨摩擦，运行噪音≤56dB，能耗较双轨系统降低20%。
长效低维适配：导轨经超精密磨削处理，表面硬度达HRC62+，搭配微孔储油自润滑模块，维护周期延长至22个月；单底板密封防护设计，耐粉尘油污，额定使用寿命超12000小时。
