垂直环形输送轨道系统：椭圆单底板双导轨的垂直循环方案

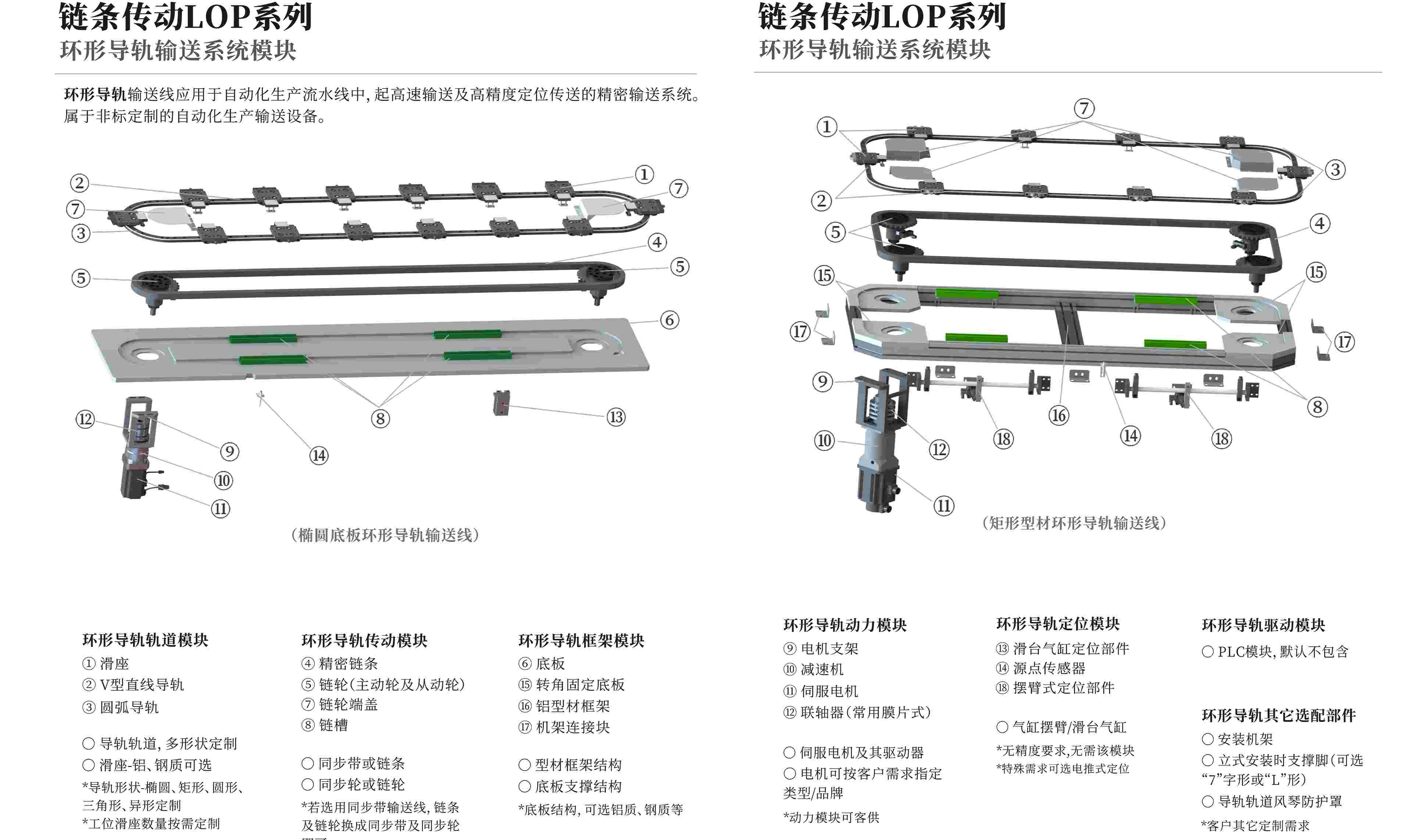

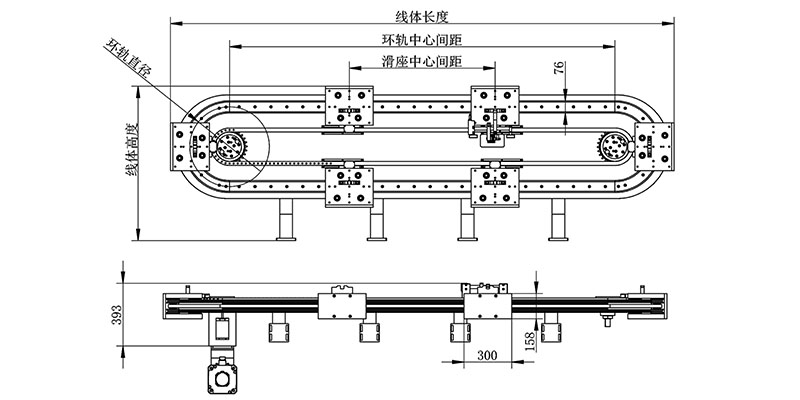

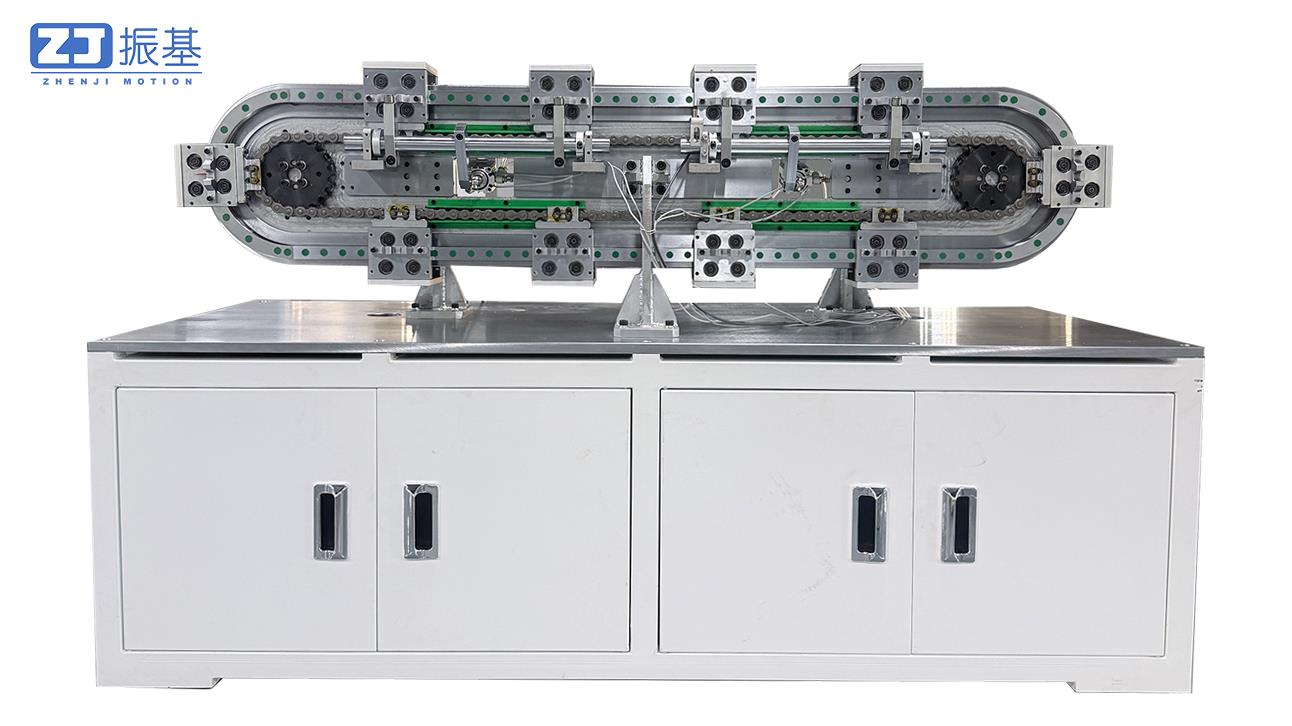

振基自动化科技的垂直环形输送轨道系统，采用椭圆布局与单底板双导轨结构。两条导轨共用一块底板，整体垂直安装，椭圆两端圆弧过渡、两侧直线段布置工位。重复定位精度±0.05mm，负载0-150kg，速度0-3m/s，适合地面紧张、需双轨并行且要求结构紧凑的精密环形导轨输送场景。

核心技术参数

单底板双导轨结构解决的三个问题

结构紧凑。两条导轨共用一块底板，减少安装基面数量，整机截面更薄，垂直安装时贴墙厚度小于双底板方案。

双轨平行度稳定。共用底板保证两轨相对位置由同一基面加工确定，长期运行中平行度不易因基础沉降变化，工位同步精度更稳定。

安装调试简化。单底板出厂前可完成两轨预装与初步校准，现场吊装后只需整体找正，缩短安装周期。

典型应用场景

3C电子。手机中框双轨并行打磨，椭圆两侧直线段分别布置粗磨与精磨工位，垂直安装贴墙布置，地面仅留上下料口。

新能源。电池模组双轨测试循环，单底板双导轨承载较重模组，椭圆圆弧段实现平稳换向，配合HMI触摸屏设定节拍。

医疗耗材。注射器双轨组装循环，可选不锈钢版本，单底板结构便于整机清洁，适配洁净室布局。

定制选项

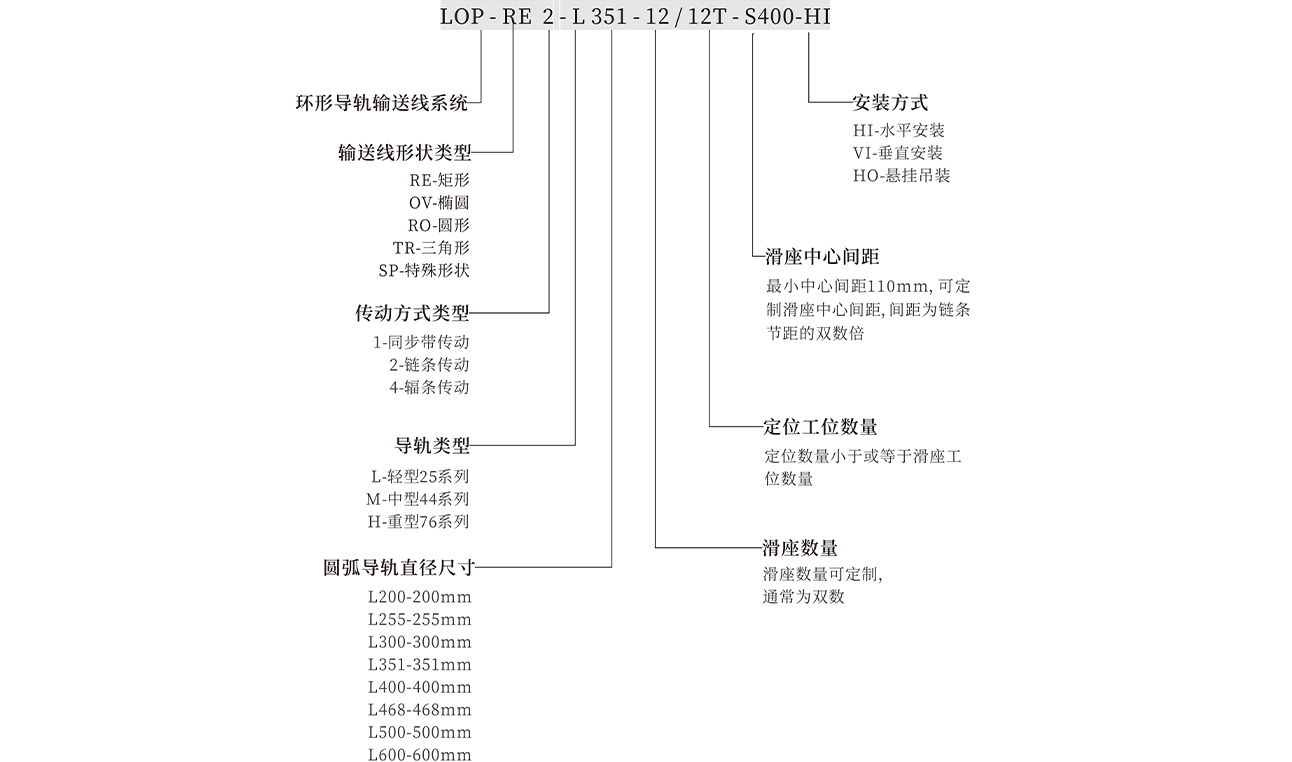

环轨直径200-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。安装方式支持垂直安装、吊装、水平安装。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：椭圆单底板双导轨设备适合垂直安装吗？

答：适合。单底板结构截面薄，垂直安装时贴墙厚度小，椭圆布局的重心分布较均衡，吊装或贴墙固定均可。需按项目核算底板刚度与负载，重载工况建议选用双侧底板支撑。

问：双导轨可以独立运行吗？

答：可以。两轨由独立伺服电机驱动，通过PLC分别设定速度与节拍，支持Modbus、EtherCAT等通信接口，可与MES系统对接。若两轨需严格同步，也可设置为同速运行。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供垂直环形输送轨道系统选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：

电话/微信：15016006490
