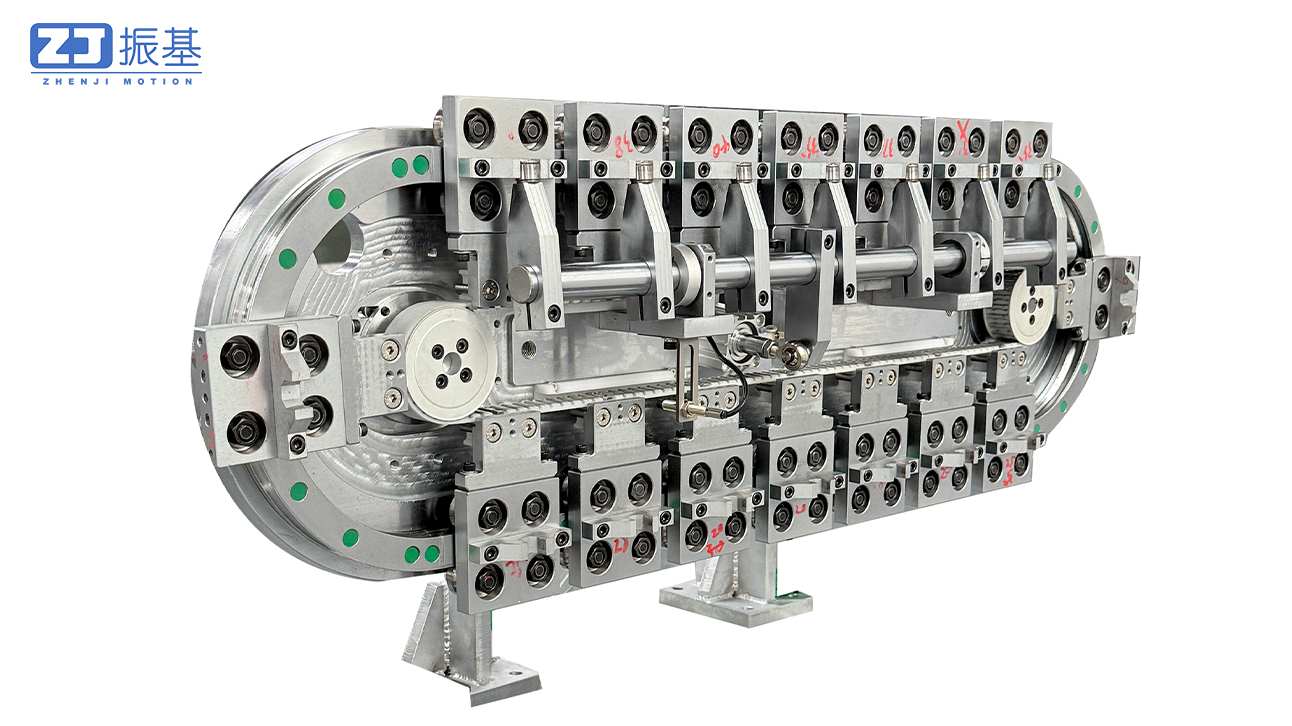

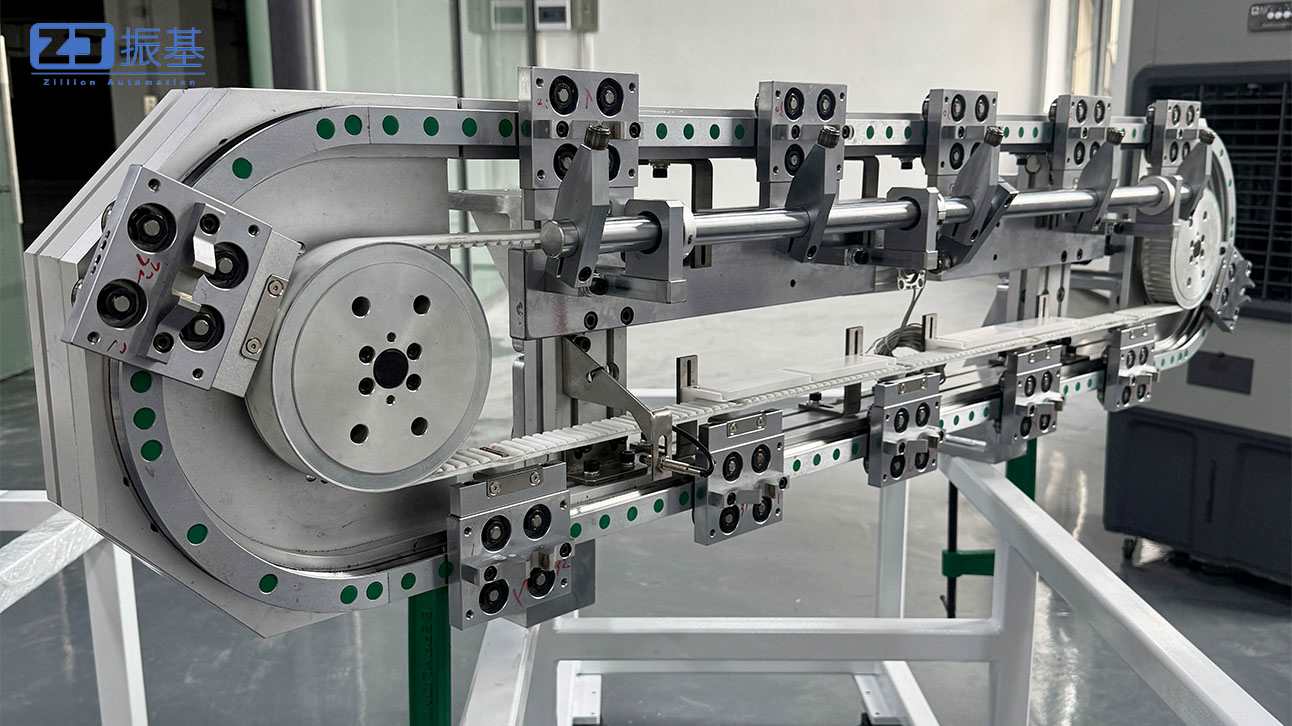

垂直同步带环形导轨：垂直循环的免维护输送方案

振基自动化科技的垂直同步带环形导轨，将环形导轨输送线垂直安装，以钢丝无缝同步带传动实现免维护运行。重复定位精度±0.05mm，负载0-150kg，速度0-3m/s，噪音70dB，适合车间地面紧张、维护条件受限的精密环形导轨循环输送场景。

核心技术参数

垂直同步带布局解决的三个问题

地面空间释放。垂直安装后设备主体贴墙或立柱布置，同等产能下地面占用比水平布局减少30%以上，适合通道狭窄或设备密集的车间。

润滑污染规避。钢丝无缝同步带无需润滑，不存在油污滴落风险，可选不锈钢版本用于洁净室、医疗与食品接触场景。

维护停机减少。同步带免维护，无需定期加油与张紧调整，配合环形导轨输送线的连续循环特性，适合无人化产线长时间运行。

典型应用场景

3C电子。手机中框打磨垂直循环，设备贴墙布置，地面仅留上下料口，同步带免维护减少停机。

新能源。电池模组立式测试循环，负载接近150kg时可选双轨结构分担，配合HMI触摸屏设定节拍。

医疗耗材。注射器组装洁净循环，不锈钢版本配风琴罩防护，同步带传动避免润滑污染风险。

定制选项

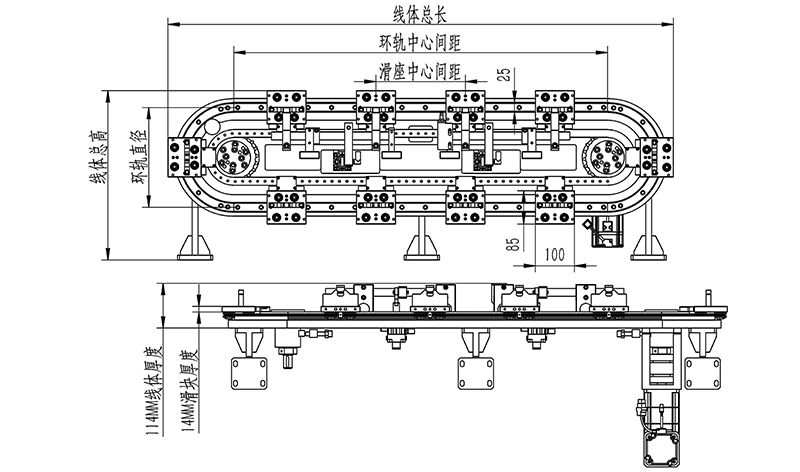

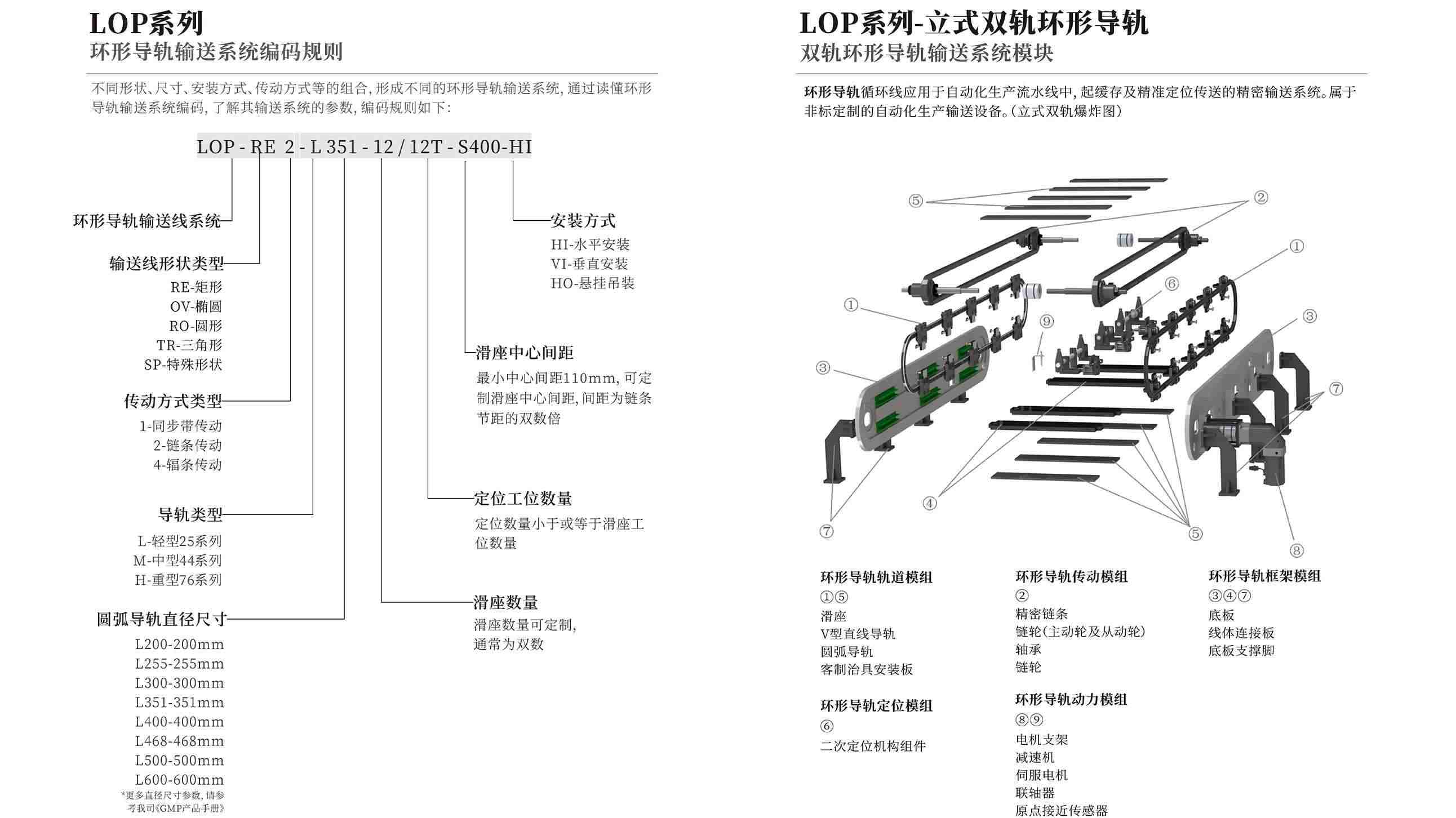

环轨直径200-1560mm标准件，更大非标定制。滑座数量1-100+，滑座尺寸可非标定制。布局可选椭圆形、矩形、三角形、S形、U形及异形。定位方式可选摆臂定位或滑推定位。防护可选风琴罩或钣金防护。控制方式支持PLC或PCB控制，可对接MES系统。

常见问答

问：垂直同步带环形导轨和链条传动在垂直安装时有什么区别？

答：同步带传动免维护、噪音70dB，垂直安装时无需考虑润滑油回流与滴落问题，适合洁净场景；链条传动承载更强、工位间距更小，最小95.25mm，但需定期润滑，垂直安装时需配置接油措施。两者精度一致，均为±0.05mm。

问：垂直安装时同步带会不会打滑？

答：钢丝无缝同步带内置钢帘线，抗拉伸性能稳定，正常负载0-150kg范围内配合伺服电机驱动不会打滑。若负载接近上限或节拍极快，建议核算张力并选用双轨结构分担，具体方案按项目设计确定。

项目咨询

振基自动化科技专注环形导轨与环形导轨输送线研发制造，提供垂直同步带环形导轨选型、非标定制与安装调试支持。欢迎致电或添加微信进行项目咨询：
