内外双轨环形导轨输送线

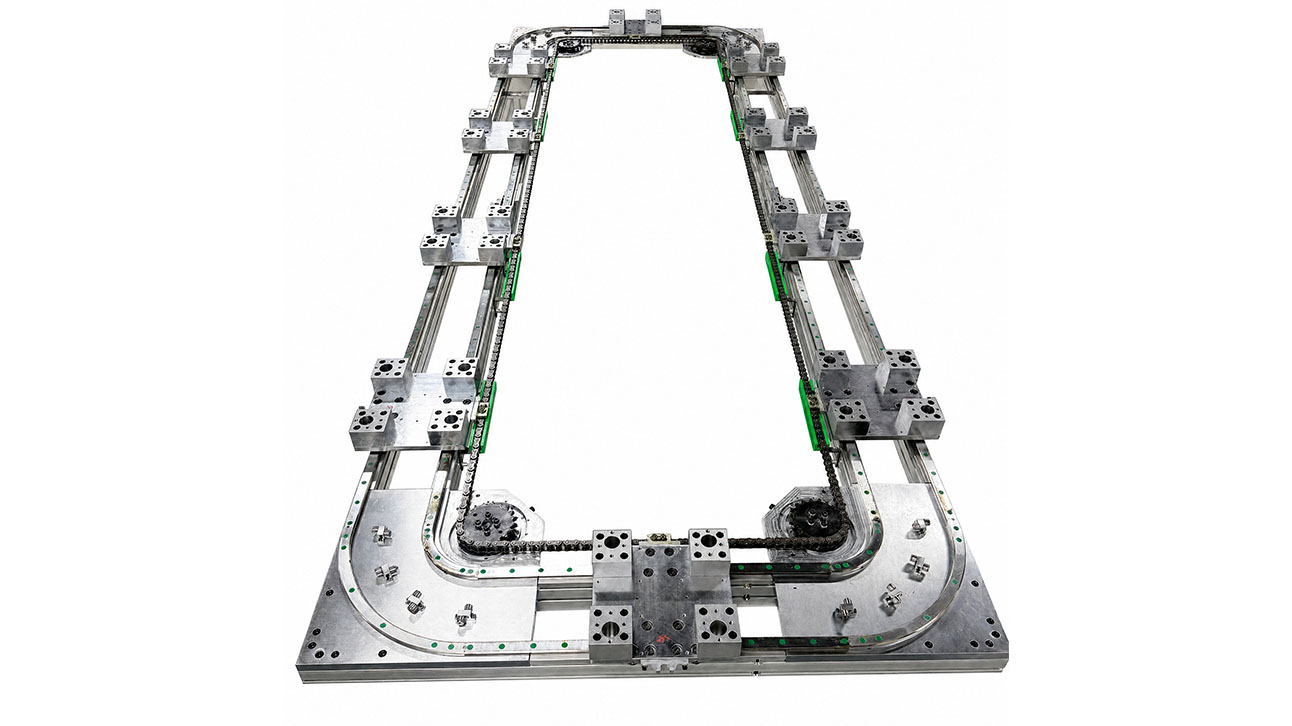

内外双轨环形导轨输送线_矩形底板支撑链条传动水平安装

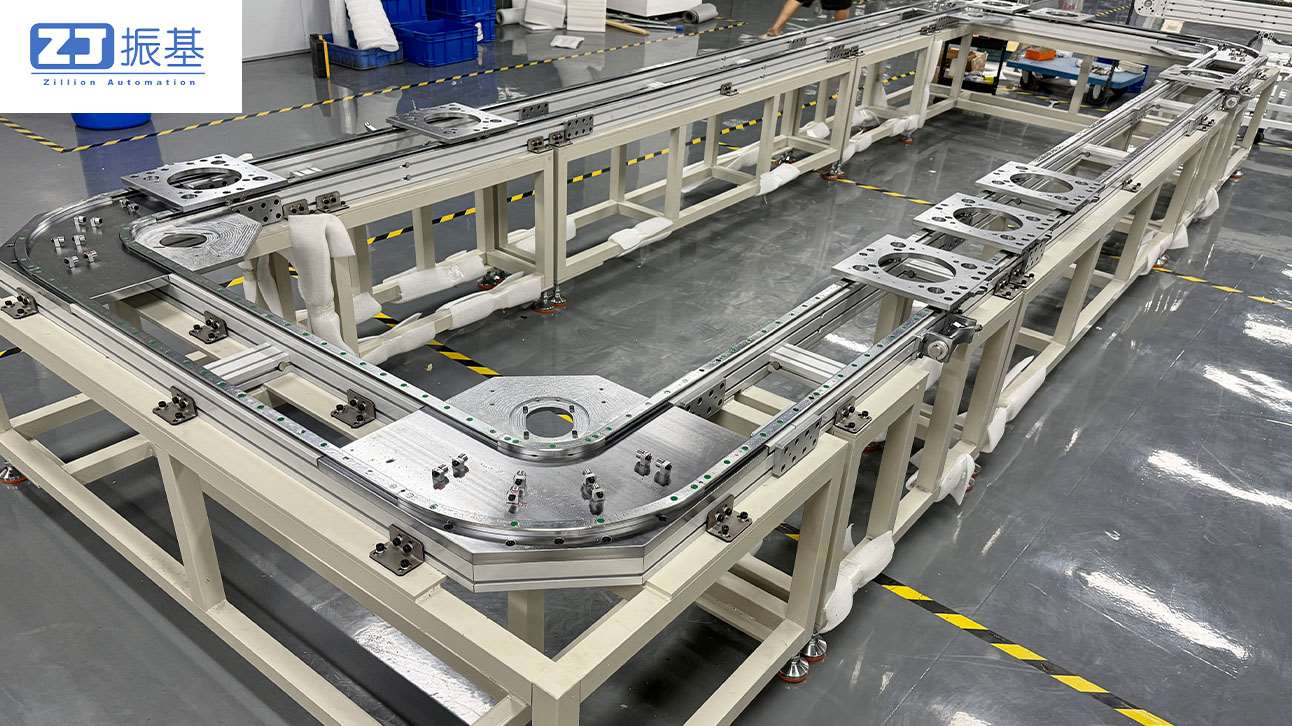

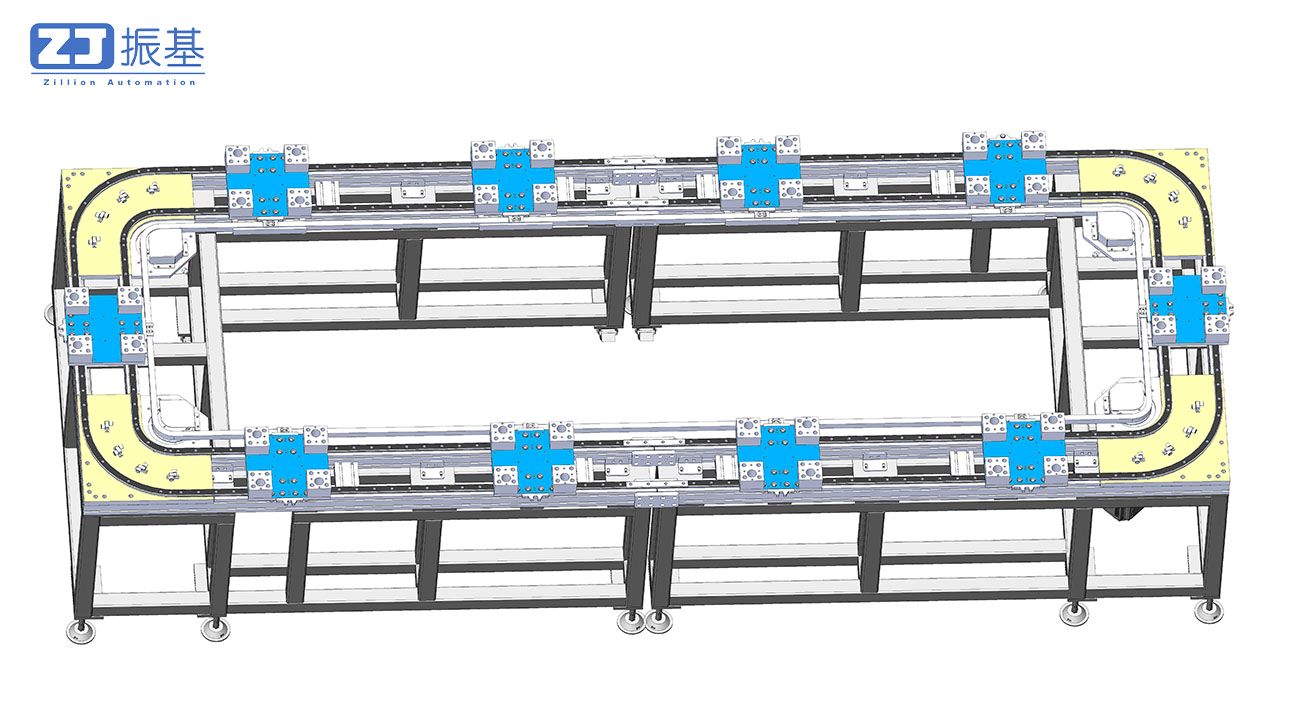

产品概述

内外双轨环形导轨输送线是振基自动化科技在单轨基础上开发的高刚性导向方案：同一滑座的内侧滚轮组行走内圈导轨、外侧滚轮组行走外圈导轨，内外双轨同心布置，滑座作为一个整体在双轨之间运行。相比单轨线，它从结构上消除了滑座翻转力矩和侧向偏摆，在偏载、重载、高速启停工况下定位更稳定。

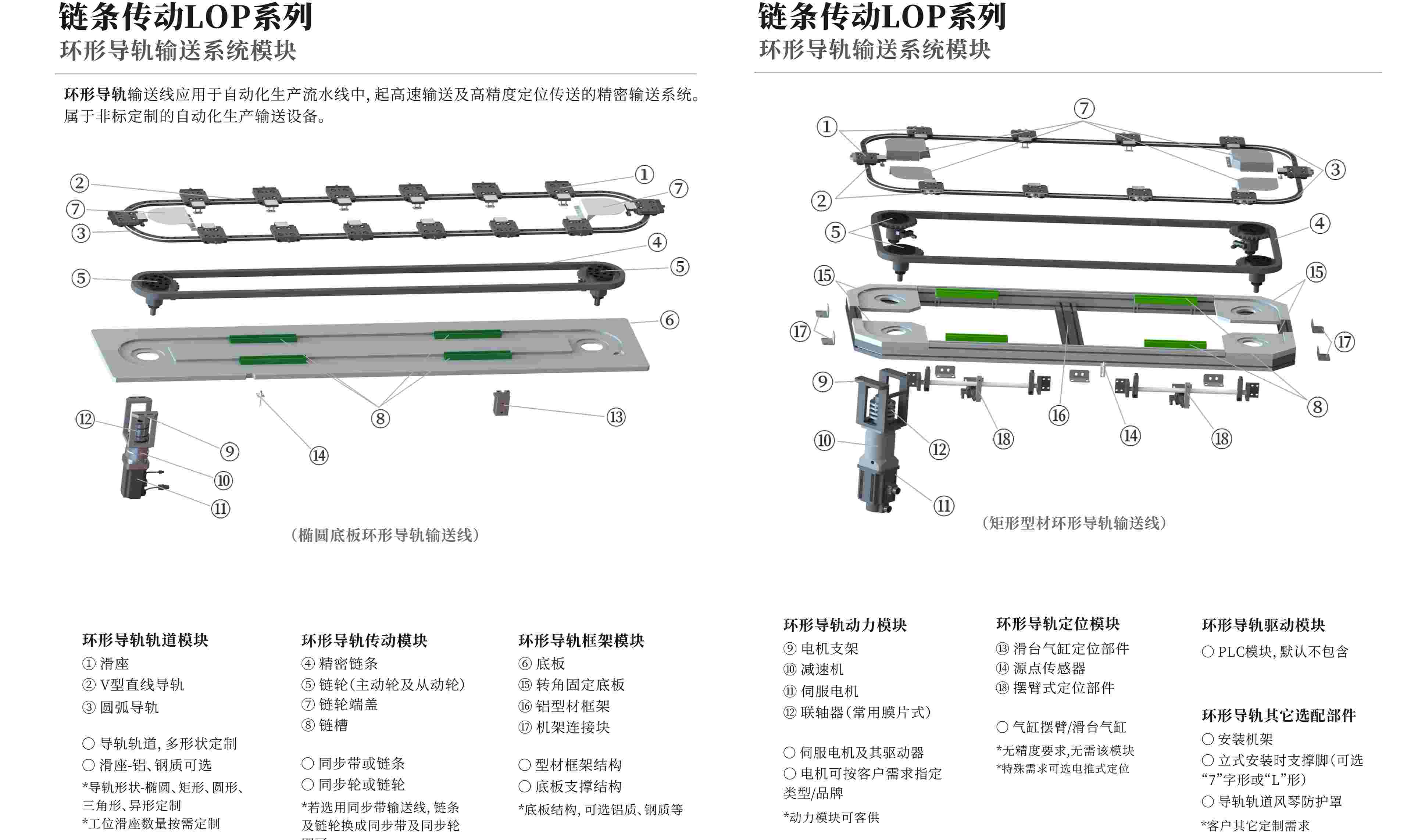

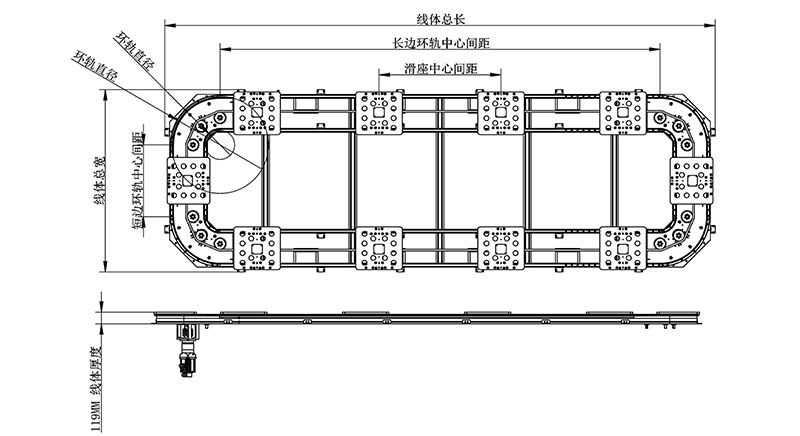

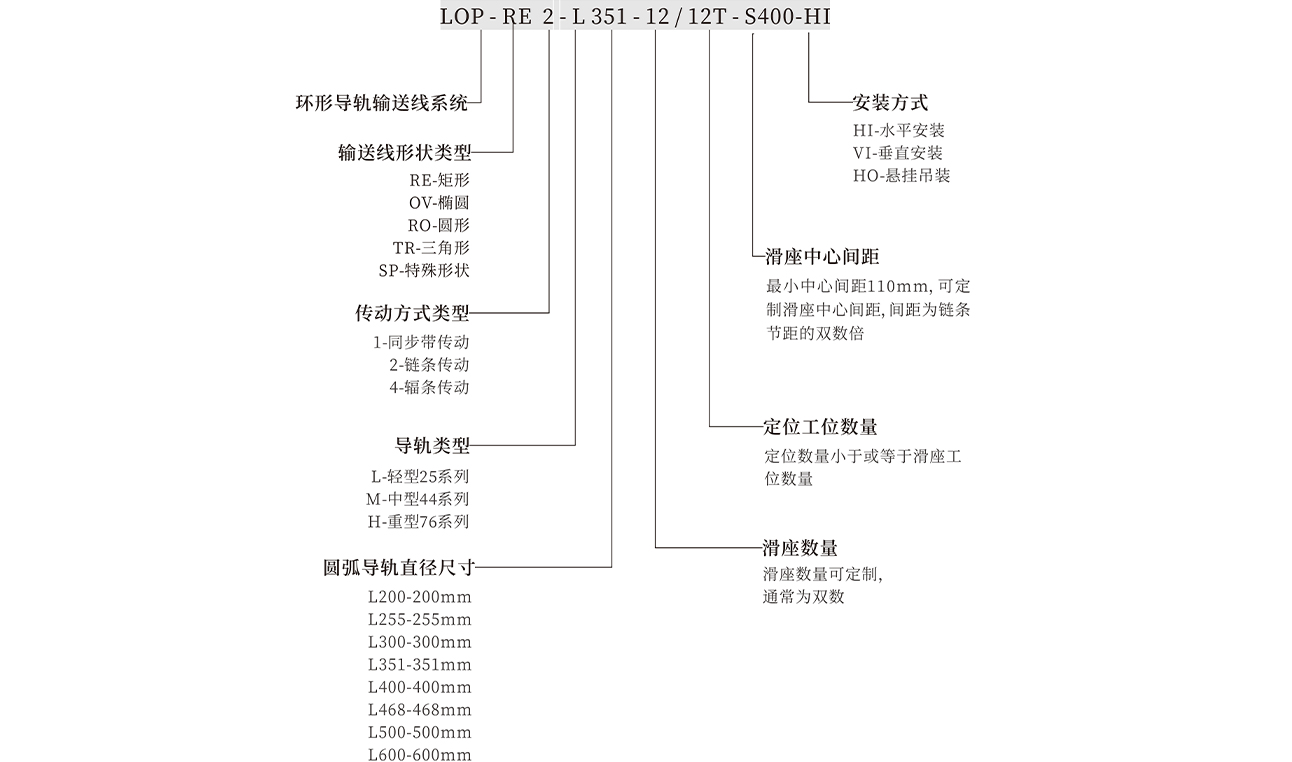

详细参数

应用行业

汽车零部件行业：雨刷电机、车窗升降器装配，夹具单边受力大，内外双轨共滑座结构从两侧约束滚轮，消除单轨偏磨，长期运行±0.05mm精度不衰减，压装工位无位移偏差。

新能源行业：软包电芯叠片-焊接回流，治具带电芯后重心偏外，单轨滑座会承受持续翻转力矩；内外双轨把载荷分到内外两组滚轮，150kg负载下高速启停不晃，C/T 1.0s节拍稳定。

3C电子行业：平板中框多面点胶-固化，工件伸出夹具外导致重心偏移，共滑座双轨保证翻转方向零间隙，±0.05mm让点胶头对位始终精准，良率提升明显。

医疗耗材行业：注射器组装线选不锈钢内外双轨+风琴罩，洁净室内无侧向磨损微粒，共滑座结构零件数少、清洁死角少，符合GMP审核要求。

定制选项

内外轨间距按夹具重心设计；导轨截面组合（内44外76等混搭）；传动选同步带或链条；底板整体加工保证内外轨同心度；二次精定位加装；不锈钢版本；风琴罩全包；EtherCAT总线控制。

常见问题

Q：共滑座内外双轨和平行双轨有什么区别？

A：平行双轨是两条独立轨道并排，滑座分别在各自轨上跑；内外双轨是同一滑座同时骑在内外两条同心轨上，结构更紧凑，抗翻转力矩能力更强，适合偏载工况。

Q：共滑座方案对安装精度要求高吗？

A：要求较高。振基采用整体底板一次加工内外轨安装面，保证同心度和平行度，现场只需整板调平，不需要逐段拼轨对心。

振基自动化科技深耕环形导轨输送线十余年，内外双轨共滑座方案提供重心核算、底板加工图、现场安装指导。
