水平精密环形导轨设备

立即咨询

请留下您的邮箱地址，我们的专业人员会尽快与您联系！

产品详情

3m/s/定制

圆形 / 椭圆形 / 矩形 / 定制

±0.05mm / ±0.1mm / 定制

链条传动 / 同步带传动

水平精密环形导轨设备_椭圆底板支撑链条传动

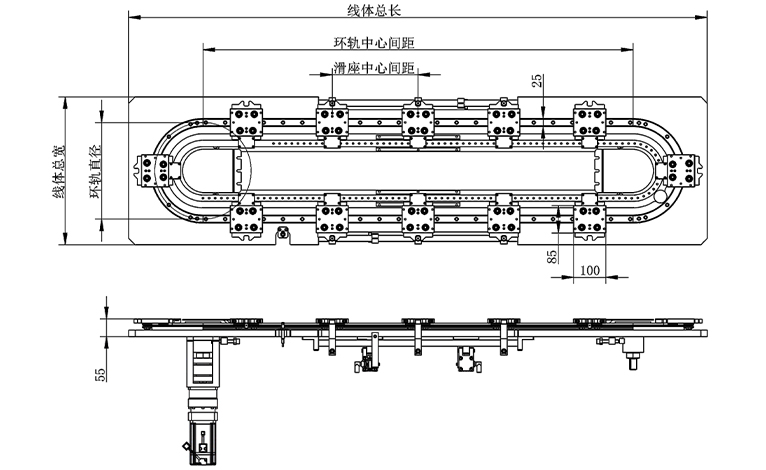

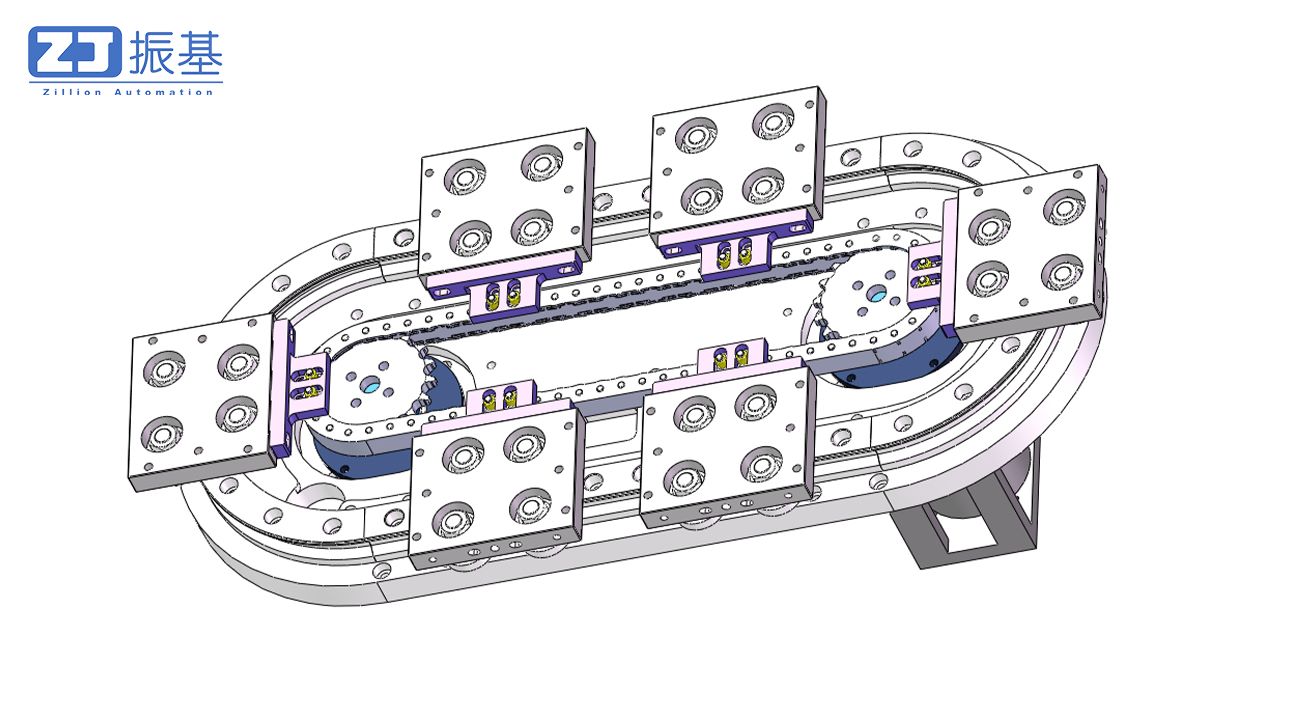

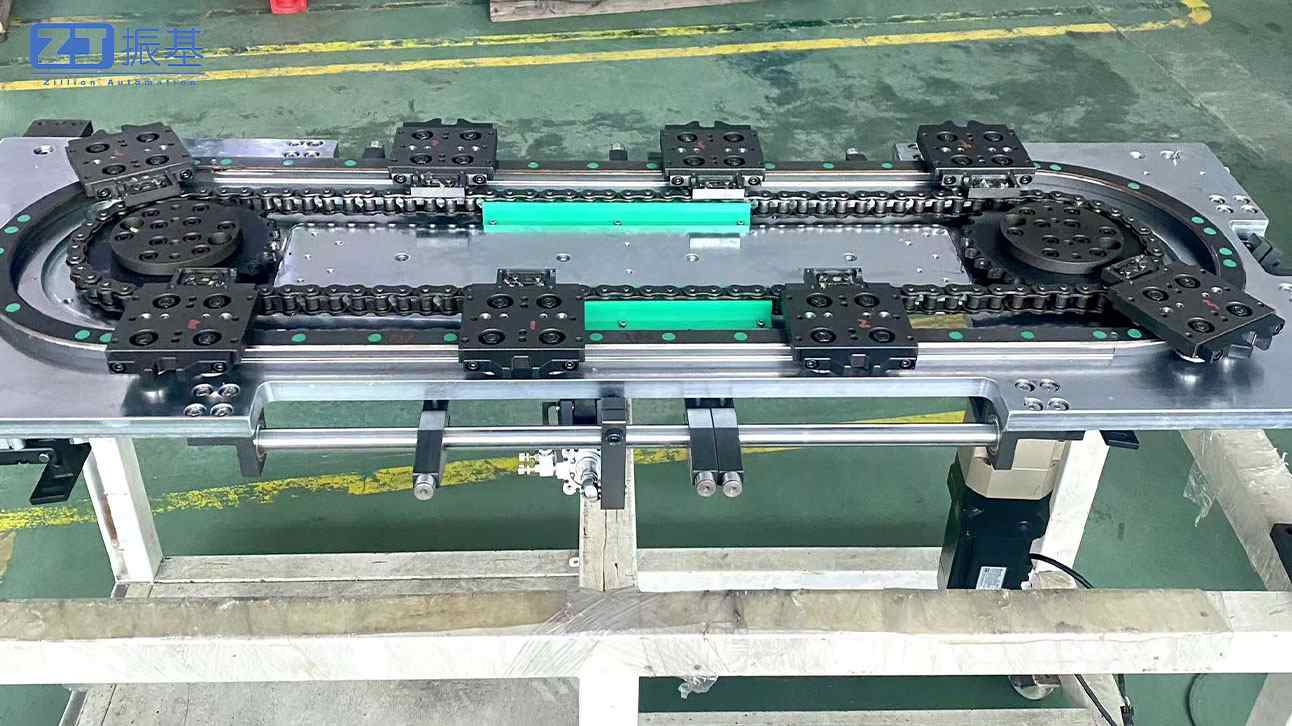

水平精密环形导轨设备

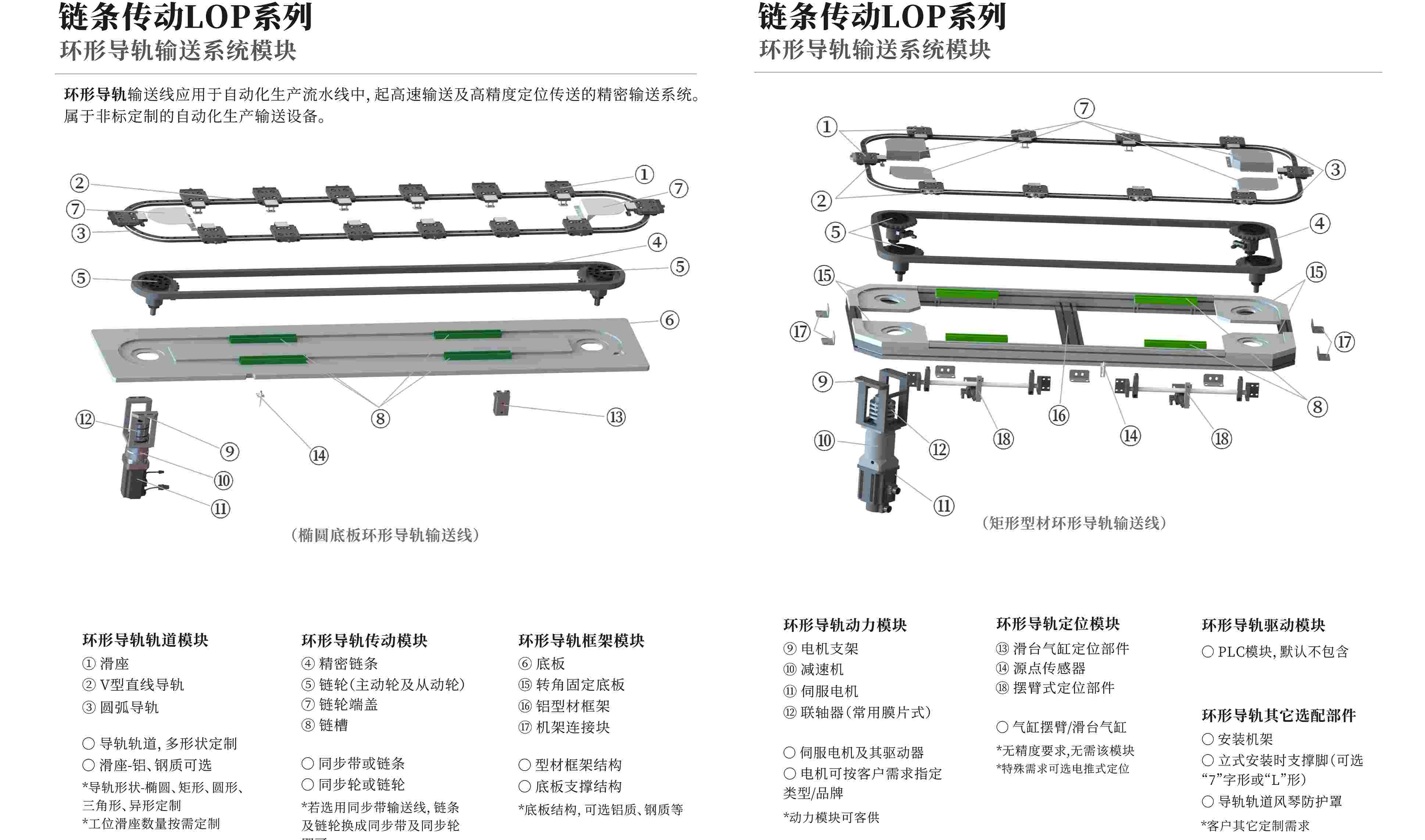

结构特点：

○ 椭圆形

○ 底板结构

○ 精密链条传动

○ 伺服驱动

应⽤特点：

○ ⻓距离输送，周⻓可达100米以上

○ 轻载输送,稳定性好，单个滑块最大负载25kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

核心价值：椭圆空间优化·底板精密调平·链条精准传动

本设备采用椭圆闭环轨道+一体化碳钢底板支撑+精密链条传动设计，专为水平安装、高精度多工位协同工况优化，核心解决传统环形导轨水平度偏差、定位累计误差、空间布局冗余等痛点，通过底板多点调平与链条预紧技术，实现±0.05mm级重复定位，适配中轻载精密工件自动化循环生产需求。

椭圆紧凑空间适配：椭圆一体成型轨道无直角卡顿，小半径圆弧段可灵活避让车间立柱、管线，较矩形导轨节省40%横向占地，输入端与输出端可临近布置，支持单人操作上下料，提升空间利用率与作业便捷性。
底板精密调平基准：碳钢底板经时效处理消除内应力，预设7点调平基准孔，借助光学水准仪可实现平面度误差≤0.02mm/m的精准校准，且支持出厂后反复微调，主动补偿导轨形变，长期保持精度稳定性。
链条精密传动控制：采用淬硬合金钢链条，搭配双向预紧机构消除传动间隙，配合伺服驱动与弹性连接结构，避免定位时链条窜动，实现启停无过冲，传动效率较普通链条提升15%，精准匹配精密输送节拍。

依托椭圆空间优势、底板精密基准及链条精准传动特性，适配对定位精度、运行稳定性要求极高的精密制造场景

融合椭圆轨道流畅性、底板精密基准与链条传动优势，性能契合精密制造行业标准，保障连续生产精度稳定性：

高精度定位控制：伺服驱动+气动二次定位锁紧系统，重复定位精度±0.05mm，累计运行10000次定位误差无偏移，椭圆轨道全行程平面度≤0.03mm/m，满足多工位精准衔接。
稳载低噪运行：单工位承载30-120kg，底板与导轨刚性连接减少振动传导，运行噪音≤52dB，链条采用定点自动润滑系统，避免润滑油飞溅，适配精密车间环境要求。
长效精度保持：导轨经33道精密磨削工艺处理，表面硬度达HRC60+，耐磨性优异；底板调平结构可补偿长期运行形变，核心部件质保36个月，额定使用寿命超12000小时，维护周期延长至18个月。
