矩形圆形导轨输送机_双导轨型材支撑链条传动水平安装

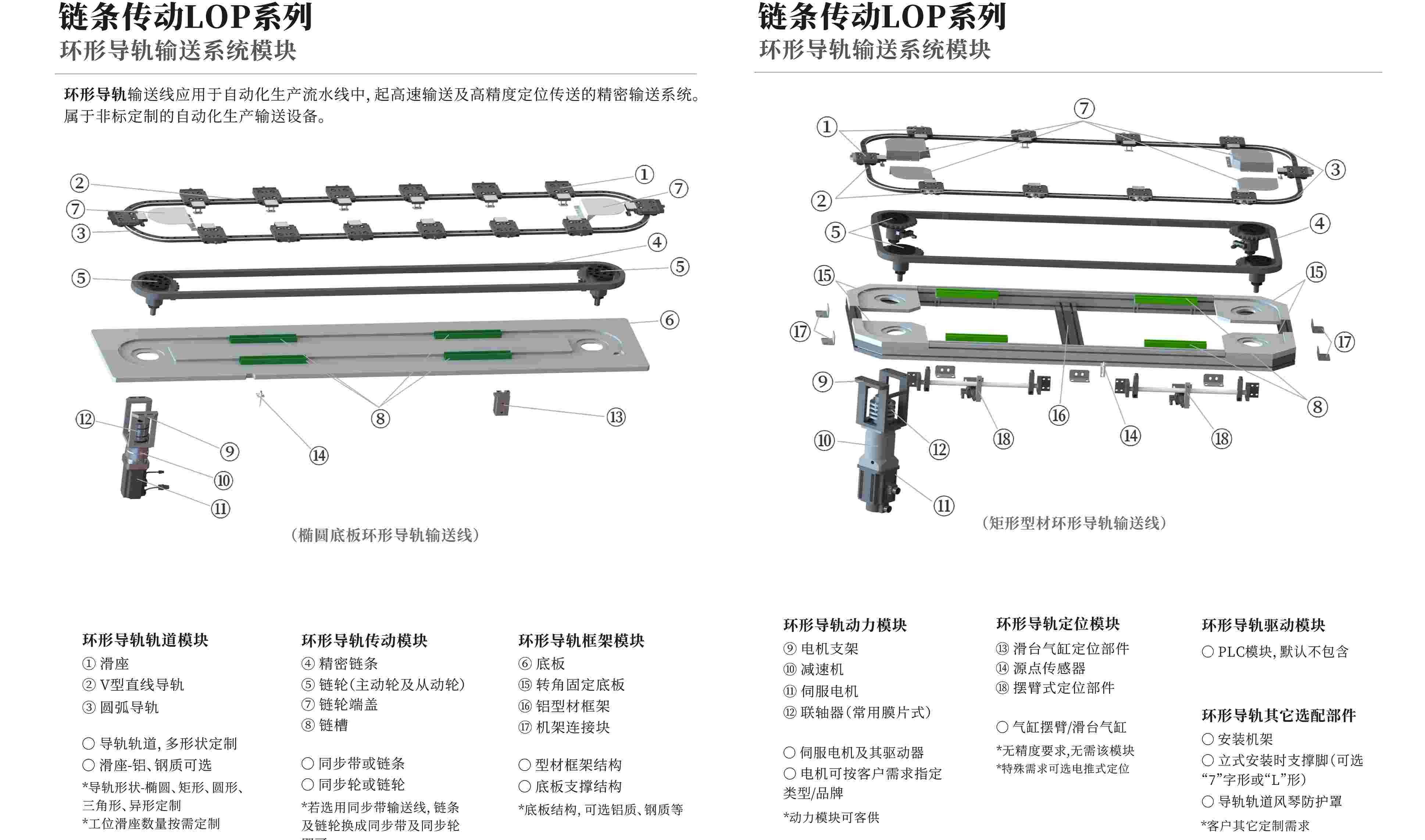

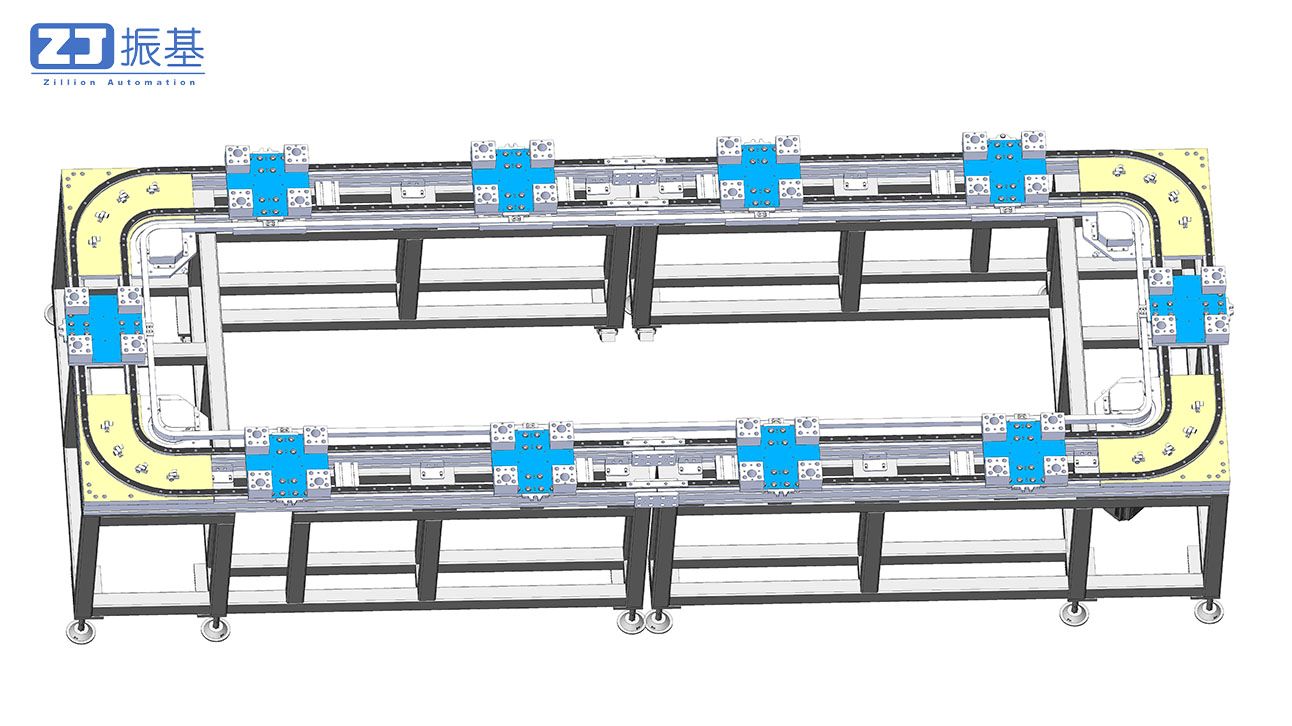

双导轨型材支撑链条传动环形导轨输送线是振基自动化科技面向快速部署+中重载循环场景的主力方案。铝型材框架作为导轨安装基座，双轨并行导向，精密链条带动滑座做闭环循环。型材支撑比整体底板成本低、拼装灵活；双轨比单轨抗偏载；链条比同步带耐冲击——三者组合，是产线改造项目里性价比最均衡的选择。

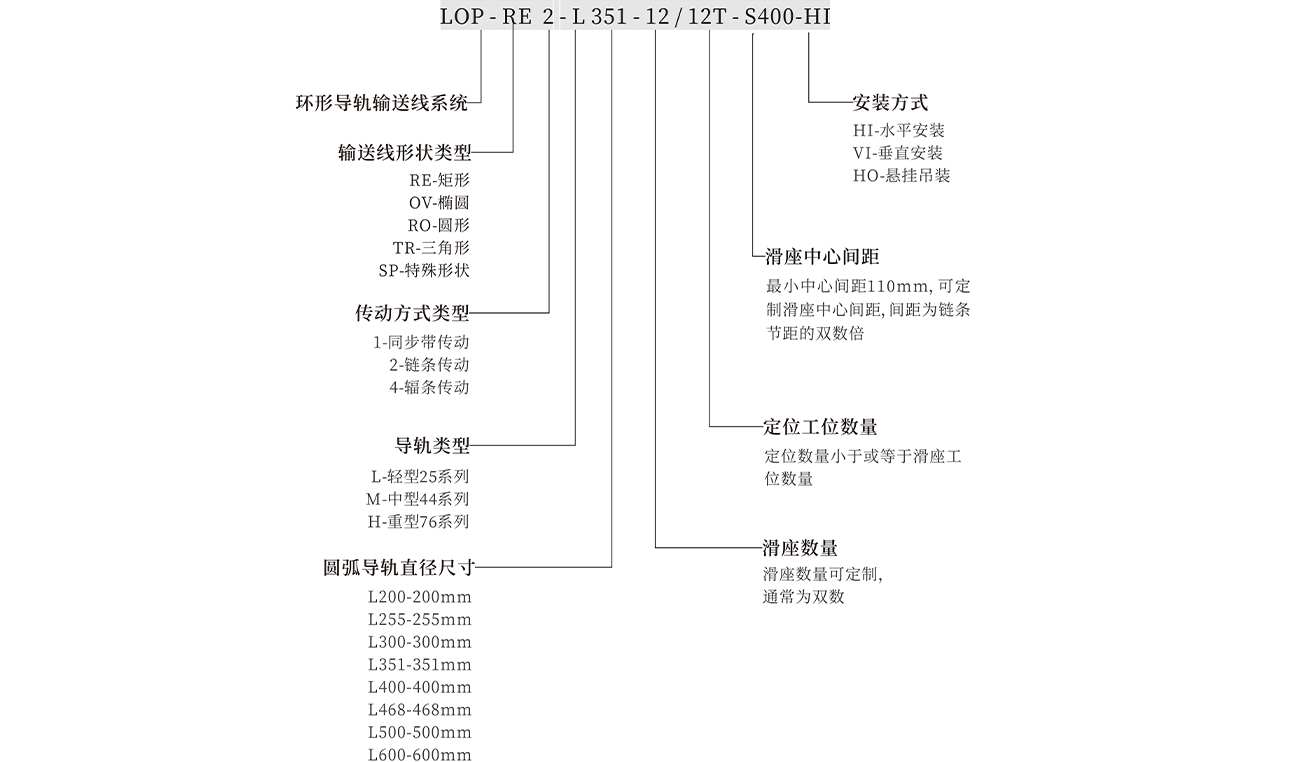

项目	参数
导向结构	双导轨并行（内轨+外轨）
支撑方式	铝型材框架（单/双侧）
传动方式	精密链条（8A/10A/12A/16A）
导轨截面	V型25/44/50/76mm、T型23/28mm
重复定位精度	±0.05mm
运行速度	0-3m/s
切步节拍C/T	1.0s
单滑座负载	0-150kg
滑座尺寸	100×85×15mm（可非标）
滑座数量	1-100+
最小工位间距	链条传动95.25mm

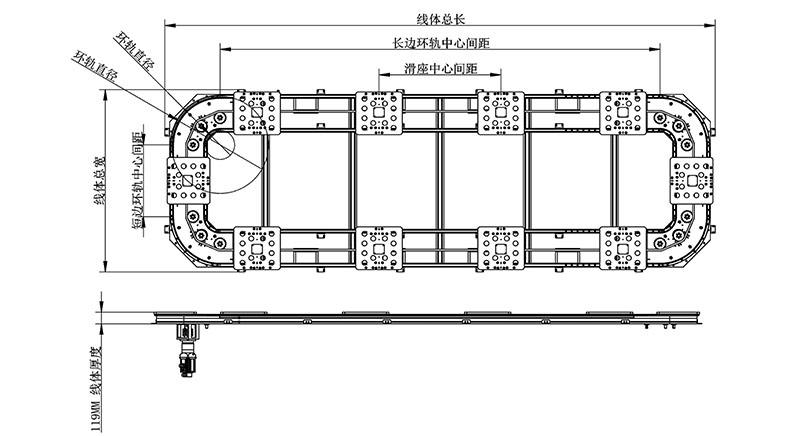

环轨直径	200-1560mm，更大非标
形状布局	椭圆/矩形/异形
定位方式	摆臂定位/滑推定位
导轨材质	轴承钢/优质合金钢/不锈钢
工作面硬度	55-62HRC
滚轮材质	轴承钢
安装方式	水平/立式/吊装
防护形式	风琴罩/钣金
工作温度	﹣20℃-120℃
维护周期	链条定期润滑
控制	伺服+PLC+HMI+EtherCAT/Modbus/MES

3C电子行业：手机中框装配-检测回流，双轨消除单臂夹具翻转力矩，型材框架方便在现有产线旁加装，不改地坪不动地基，链条传动抗反复启停，±0.05mm精度保证AOI复检对位。

汽车零部件行业：电磁阀多工位装配（压装-拧紧-气密-打标），压装工位反力大，双轨型材线刚性够、不晃；型材T槽方便随时加传感器支架、阻挡气缸、扫码枪，产线迭代零成本。

新能源行业：圆柱电芯分选-激光打标-外观检，150kg含治具负载，链条长期运行无拉伸，型材框架可拼接至100m以上周长，适合大跨度电芯车间物流。

家电制造行业：水泵总成装配线改造，原有皮带线节拍不够，换成振基双导轨链条环形线后C/T从2.5s压到1.0s，型材支撑直接在旧线体基础上搭建，停机时间最短。

型材规格（40/60/80/100系列）；双轨间距按重心定；链条节距8A-16A；导轨截面混搭；加二次精定位；不锈钢版本（食品/医疗边缘）；风琴罩/钣金分区防护；EtherCAT总线；HMI多语言。

Q：型材支撑和底板支撑怎么选？

A：底板支撑刚性更高、精度更稳，适合全新产线、重载长周期；型材支撑成本低、拼装快、方便后期加减工位，适合改造项目和中等负载。

Q：双导轨型材线链条松了怎么办？

A：振基在型材框架上预留链条张紧调节座，定期用扳手微调即可；也可选自动张紧器，免人工维护。链条定期润滑。

振基自动化科技十余年专注环形导轨输送线，双导轨型材支撑链条传动方案提供型材选型、链条张紧计算、现场拼装指导。
