产品详情

3m/s/定制

在肮脏的环境中工作

±0.05mm / ±0.1mm / 定制

圆形 / 椭圆形 / 矩形 / 定制

矩形双底板上下双轨环形导轨输送线_链条传动垂直安装

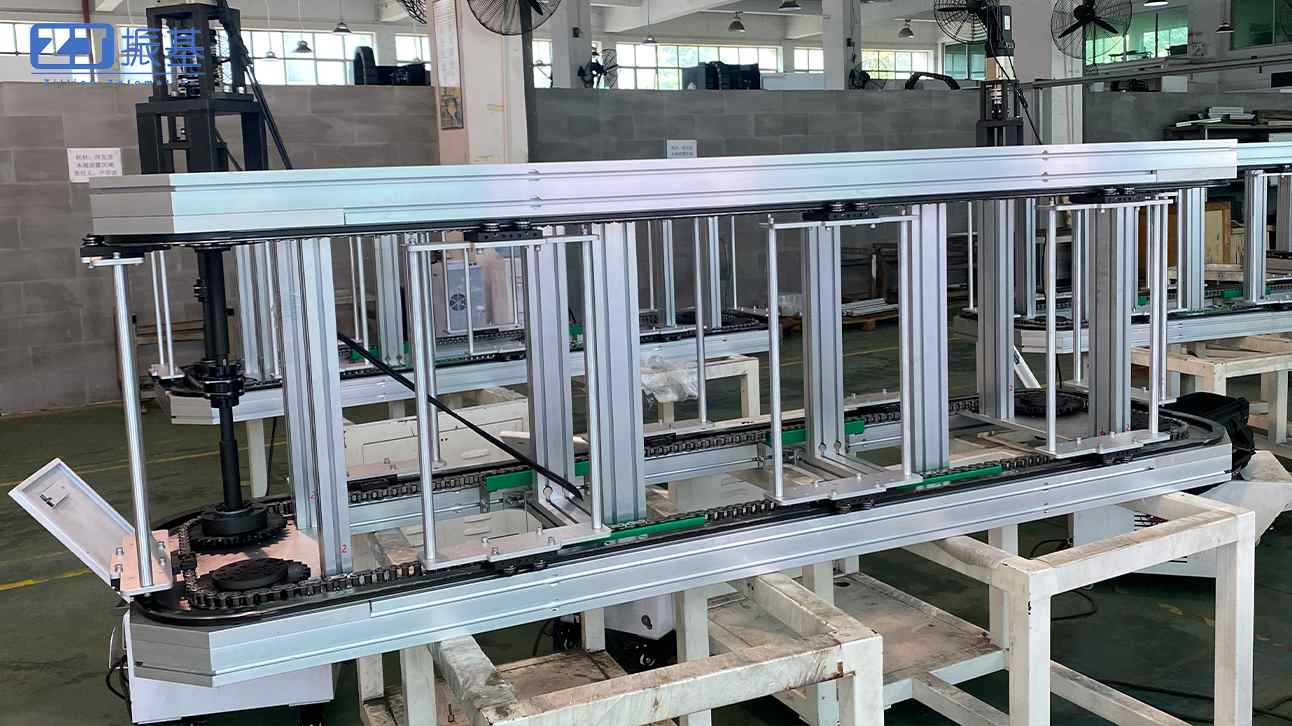

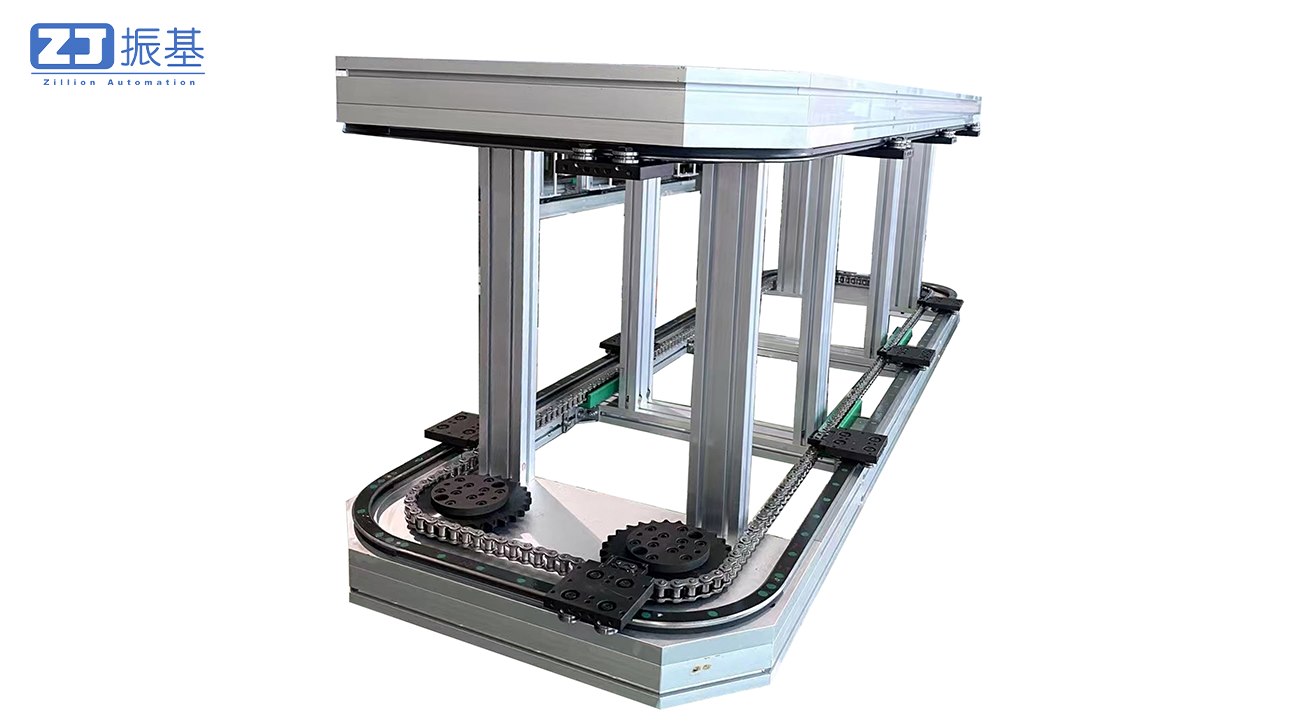

矩形双底板上下双轨环形导轨输送线

结构特点：

○ 形状-矩形

○ 上下双底板结构

○ 精密链条传动

○ 轨道位于底板内侧

应⽤特点：

○ 中⻓距离输送，周⻓可达20米左右

○ 轻载输送，单个滑块额定负载15kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

核心价值：双底刚性叠加·上下立体闭环·重载抗倾稳载

本输送线采用矩形闭环轨道+上下双轨立体布局+双层碳钢底板支撑+工业级链条传动设计，专为垂直安装、重载大尺寸产品输送工况优化，核心解决传统单底导轨重载形变、单轨抗倾覆弱、空间利用率低等痛点，实现上层送料、下层回流的立体闭环流转，适配重型工件自动化连续生产需求。

双底板刚性倍增 ：上下双层碳钢底板独立承载对应轨道，经时效处理消除内应力，刚性较单底板提升80%，配合精准对位安装，垂直运行无偏移，长期重载无形变，抗偏载能力显著优于单层结构。
上下双轨立体闭环 ：矩形上下双轨分层布局，较水平双轨节省60%地面占地，上层实现工件精准输送，下层完成载具自动回流，无需额外折返设备，形成高效立体循环，破解车间空间紧张难题。
重载抗倾适配 ：双轨同步链条传动配合双底板定位，抗倾覆力矩较单轨提升4倍，单工位承载可达150-300kg，适配大尺寸、重载工件垂直输送，运行振动幅度≤0.12mm。

融合双底板刚性支撑、上下双轨传动特性，性能契合重型垂直输送标准，保障连续生产稳定性：

重载精准定位：上下双轨配备独立伺服驱动与链条传动系统，可实现分层调速与同步启停，重复定位精度±0.1mm，矩形轨道直角段导向精准，转向无卡顿偏移。
强承载稳运行：双底板采用Q235碳钢精密加工，导轨表面硬度达HRC60+，单轨最大承载300kg，上下双轨协同可实现600kg级工件流转，运行速度0.2-1.8m/s可调。
长效低维适配：链条采用淬硬合金钢链节，搭配定点自动润滑系统，使用寿命超8000小时；双底板密封防护设计，耐粉尘、油污，维护周期延长至18个月，适配恶劣工业环境。

依托双底板重载稳载、上下双轨立体闭环优势，适配需高效利用垂直空间的重型制造场景，区别于轻载精密输送需求：

聚焦重载立体输送需求，支持全维度定制，适配重型自动化产线集成标准：

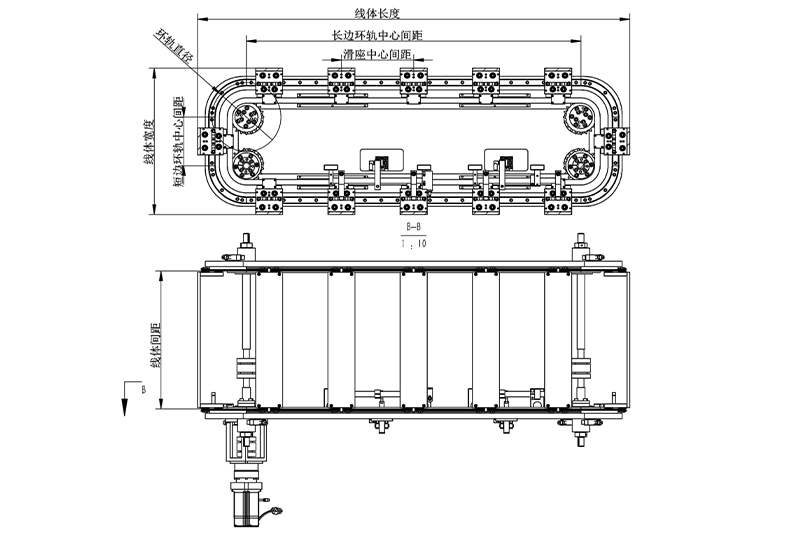

规格灵活定制：矩形轨道长宽、上下双轨间距可定制，链条节距适配重载需求，支持上下双轨独立调速与可变距调节，适配不同尺寸工件流转节拍。
双底垂直安装：上下底板预设同步校准基准孔，采用膨胀螺栓与墙面/支架固定，安装误差≤0.2mm/m，双底板协同定位，无需额外加固结构，调试效率提升50%。
重载系统集成：预留重型检测设备、工业机器人联动接口，适配PLC控制系统与MES生产管理系统，可集成定位锁紧、称重扫码模块，实现重载输送全流程智能化管控。
