立式单底板双轨环形导轨输送线

立式单底板双轨环形导轨输送线_椭圆链条传动垂直安装

产品概述

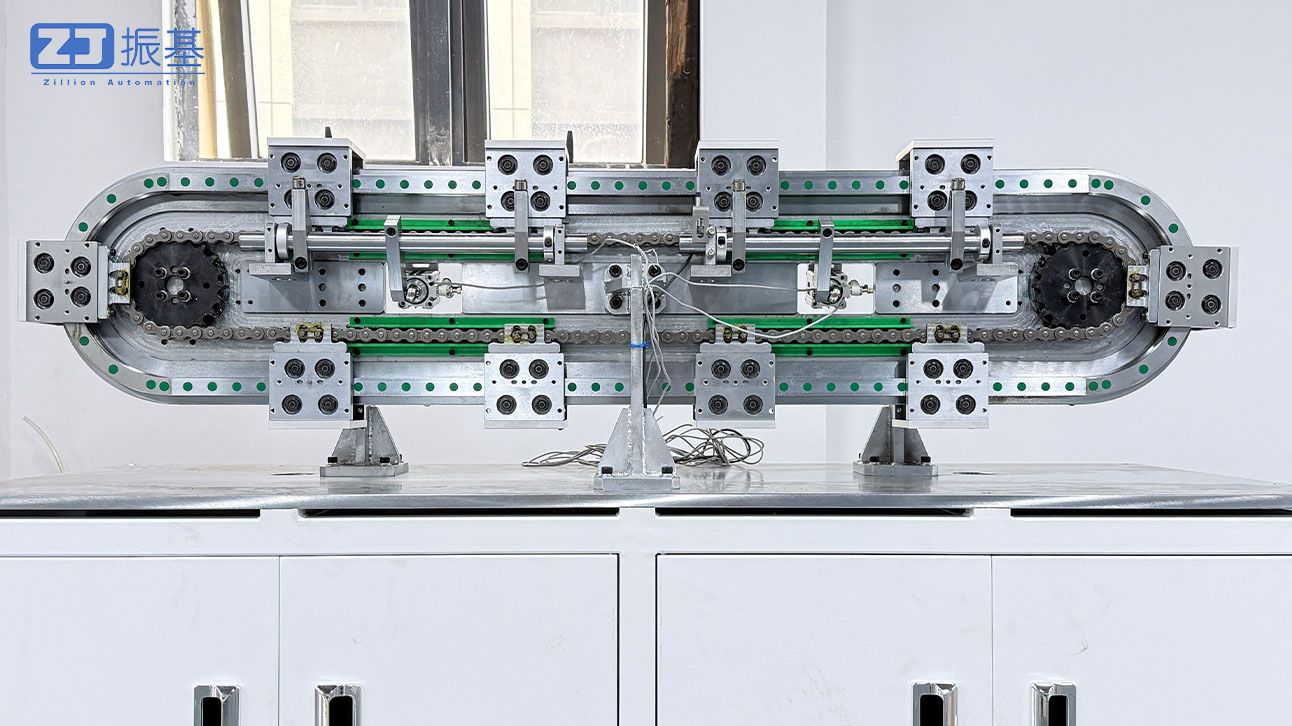

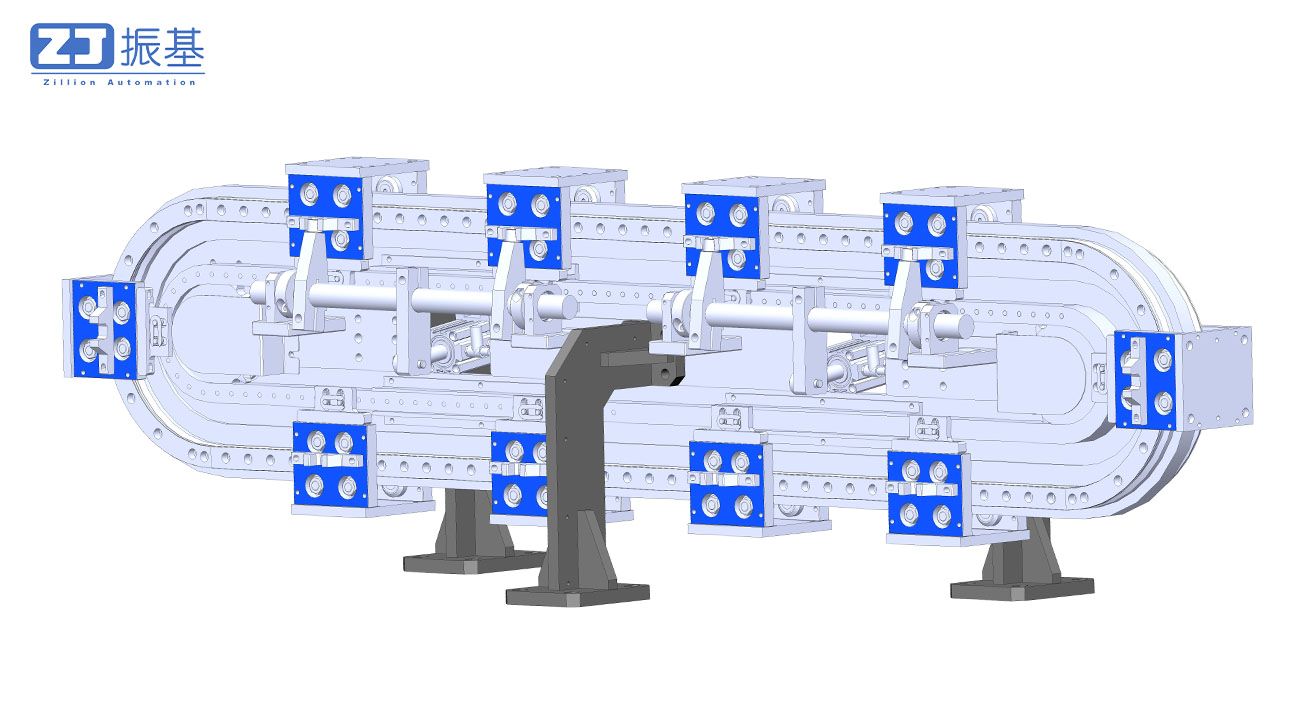

立式单底板双轨环形导轨输送线是振基自动化科技为“地少工序多”场景做的立式方案：一块整体底板把两条平行导轨竖装成椭圆闭环，滑座双侧受约束、底部一体承托，比现场拼型材的立式线刚性更好，安装基准一次加工到位，长期运行不累积变形。

详细参数

应用行业

3C电子行业：上层点胶、中层固化、下层AOI，立式单底板双轨把三道工序叠起来，平面只占一条过道宽度，±0.05mm保证治具翻面后还能回位对位。

汽车电子行业：ECU、传感器多面点胶+激光标刻+扭力复检，单底板双轨抗扭，压装反力不传到机架，适合洁净装配间靠墙布置。

医疗仪器行业：泵头、阀体小总成装配，选不锈钢导轨+风琴罩，立式布局少占GMP车间通道，上下料由六轴机器人从两侧取放。

精密五金行业：微型电机转子绕线—充磁—动平衡，立式回流缩短物流路径，单底板基准统一，换型号只换滑座夹具不调轨。

定制选项

底板材质（钢制高刚性/铝制轻量）；双轨间距按夹具定；传动选链条重载或同步带洁净；加伺服抱闸防重力下滑；二次精定位；不锈钢/阳极氧化；EtherCAT对接MES；风琴罩全包。

常见问题

Q：立式单底板双轨和立式链条双轨有什么区别？

A：立式链条双轨强调链条传动+双链同步；立式单底板双轨强调“一块底板定基准+双轨导向”，刚性更稳、安装更快，传动可链条也可同步带。

Q：立式运行会掉滑座吗？

A：振基滑座带抗重力锁紧面+伺服抱闸+双轨消隙，启停不滑座；重载工况再加配重或齿形离合，垂直方向定位稳。

振基自动化科技十余年做环形导轨输送线，立式单底板双轨支持来图评审、3D方案、节拍仿真。
