产品详情
输送机速度：3m/s/定制
驱动类型：链条传动 / 同步带传动
定位精度：±0.05mm / ±0.1mm / 定制
安装方向：水平 / 垂直 / 吊顶式

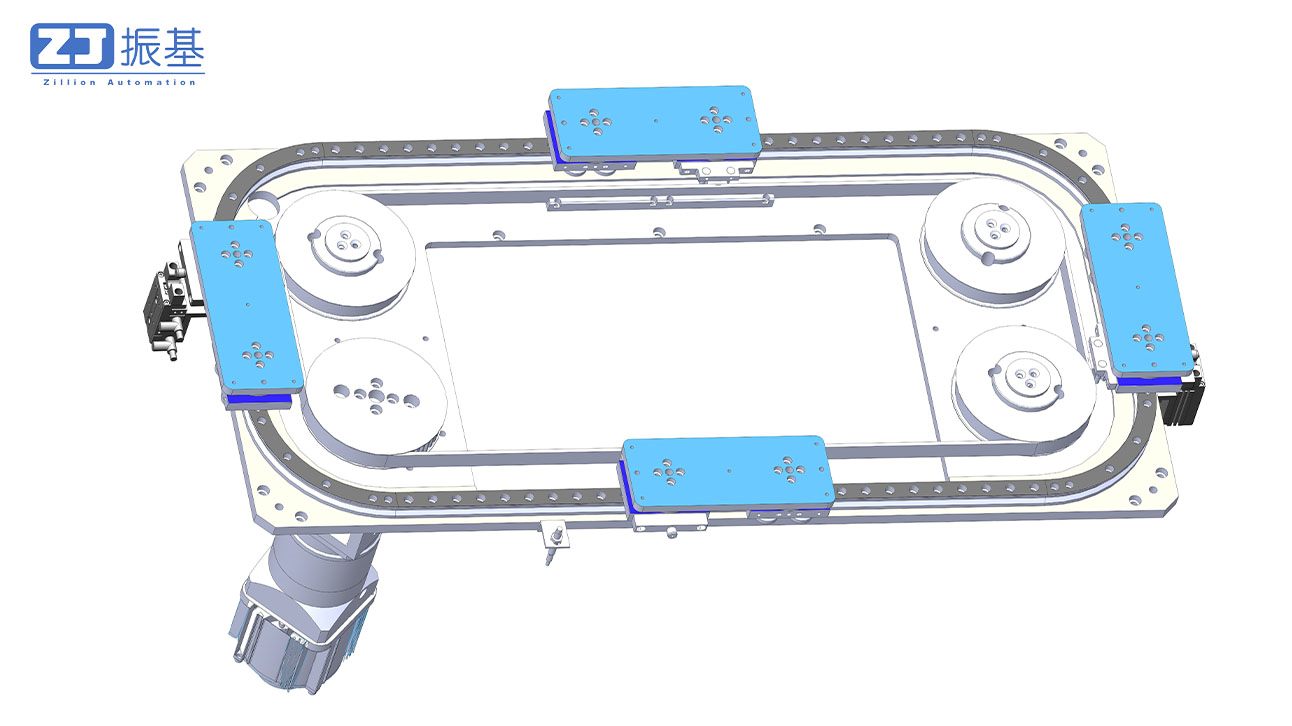

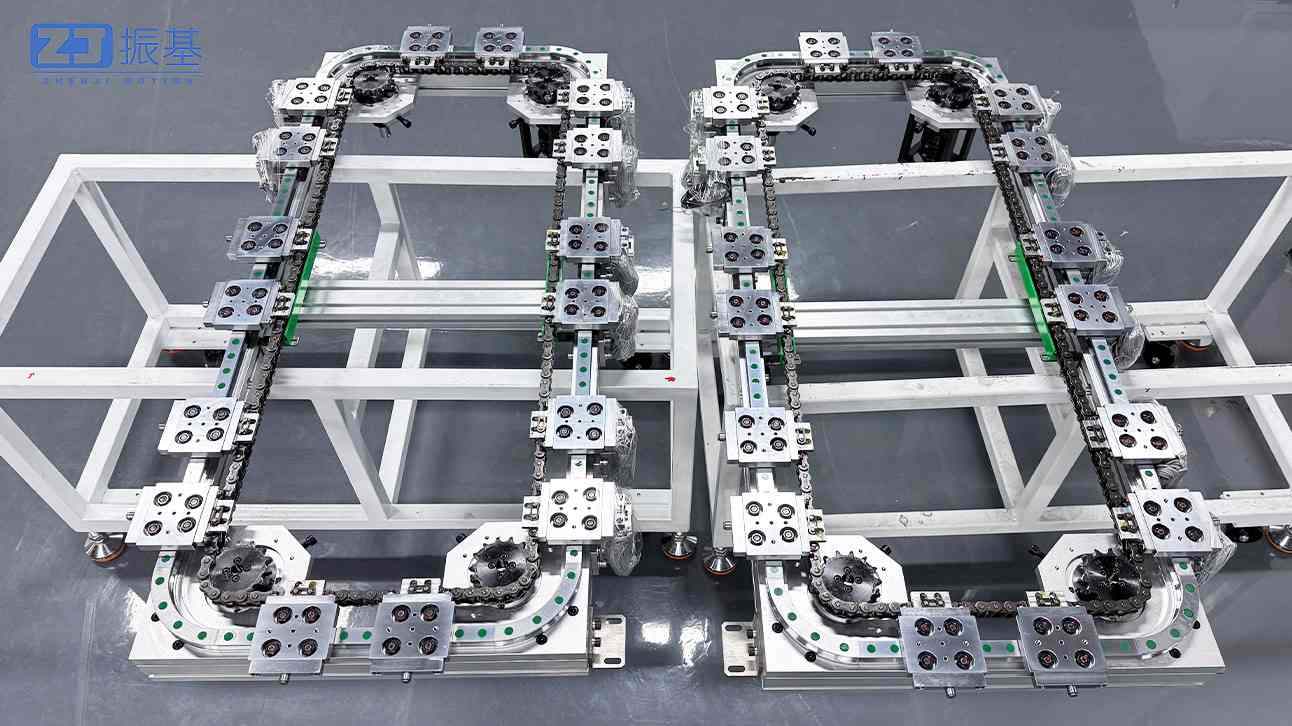

矩形环形线｜型材支撑·链条传动·水平单轨精密循环输送线

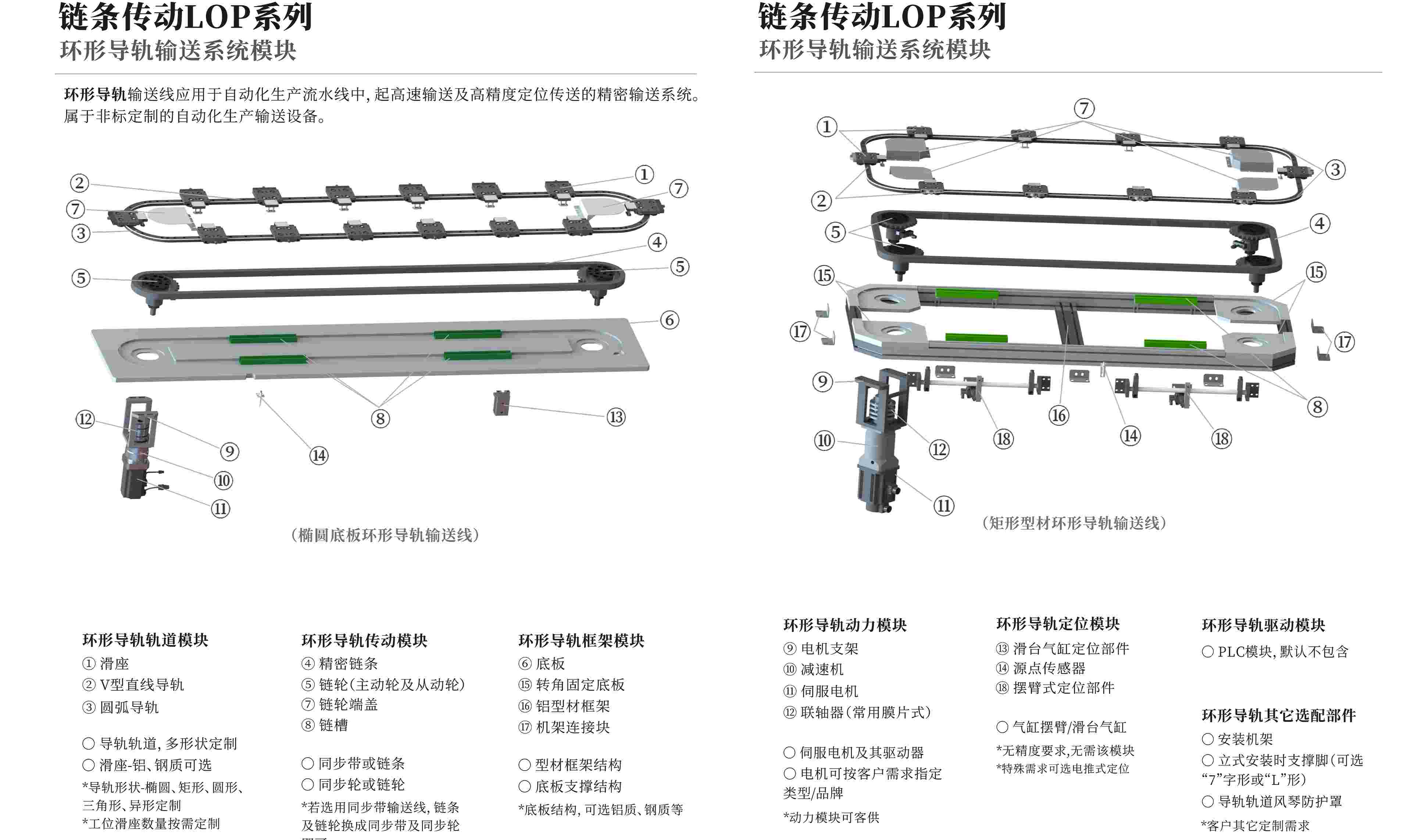

| 结构特点： |
| ○ 形状- 矩形 |
| ○ 底板结构 |
| ○ 精密链条传动 |
| ○ V型环形轨道 |
| 应⽤特点： |
| ○ 中短距离输送，周⻓可达50米左右 |
| ○ 中、高负载输送，单个滑块额定负载50kg |
| ○ 可间歇⼯位运⾏，多段速⾃由切换 |
| ○ 重复定位精度±0.1mm可选定制 |
型材支撑：重量降 35%，安装调试快 50%，可模块化扩展
单导轨 + 链条：定位 ±0.05mm，无打滑、免频繁张紧，维护周期≥12 个月
矩形水平：空间利用率提升 30%，直线段全工位可用

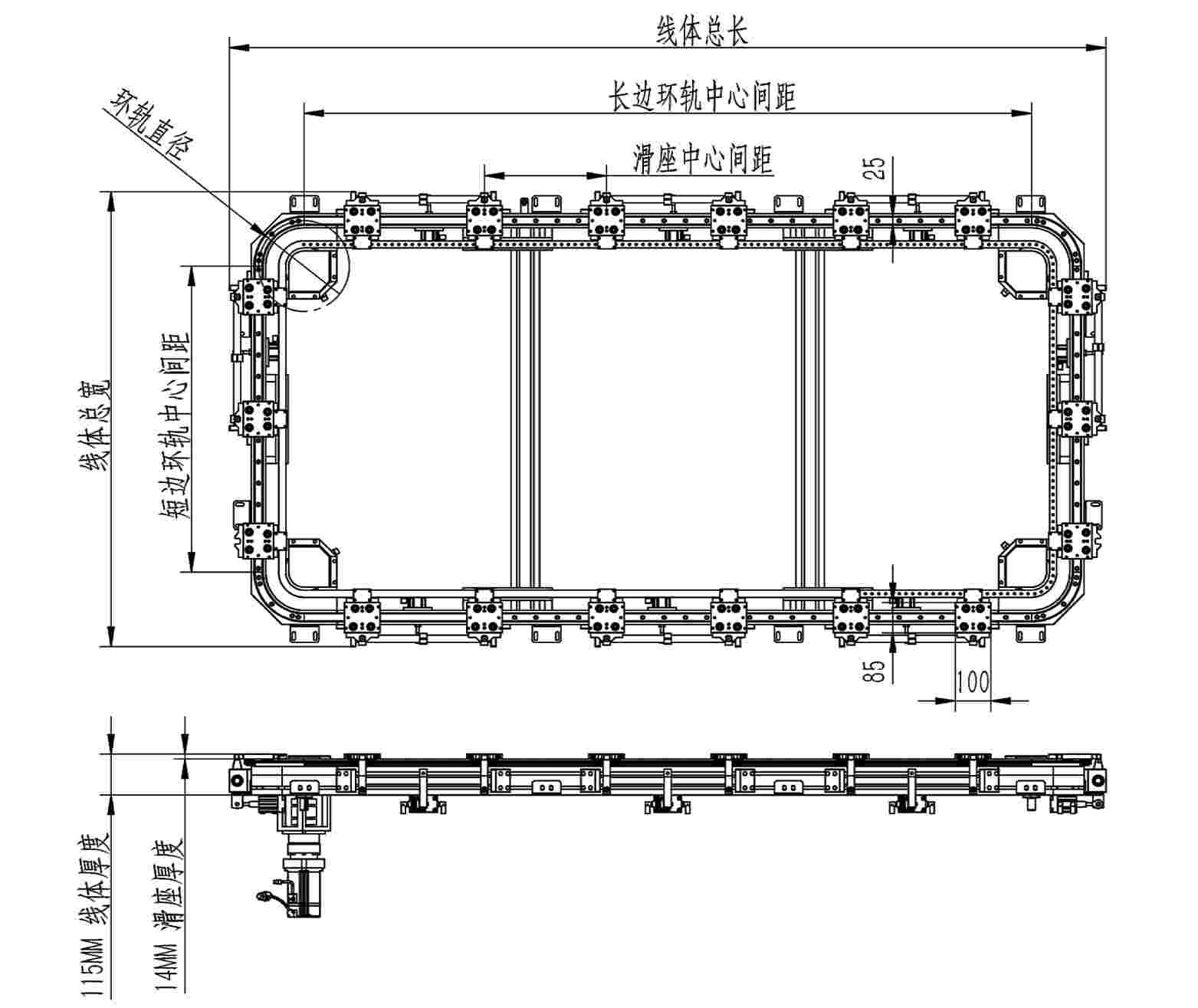

矩形单轨：4 段直线 + 4 段 90° 圆弧拼接，轴承钢 GCr15（HRC58-62），长 × 宽 500-4000mm×300-2500mm 定制
型材支撑：6061-T6 铝型材（阳极氧化），模块化拼接，底部可调地脚，平面度 ±0.03mm
链条传动：ISO606 标准滚子链条（08B/10A）+ 伺服直驱，自动张紧，传输效率≥92%
单轨滑座：铝合金轻量化，单侧滚轮啮合，负载 5-40kg，滑座间距 120-700mm，换线≤10 分钟
3C 电子：手机配件、PCB 板、连接器等精密装配 / 检测
小型汽配 / 五金：传感器、卡扣、卫浴小件等装配 / 包装
医疗耗材：注射器、试剂卡等组装 / 包装（符合 GMP）
日化 / 食品包装：口红、酱料包等灌装 / 封口 / 贴标
相关产品
相关常见问题解答
Q: 有哪些类型的环形导轨？
按形状可分为椭圆环形导轨、矩形环形导轨、异形环形导轨等；按传动方式可分为同步带环形导轨和链条环形导轨。
Q: 环形导轨的精度如何？
重复定位精度可达±0.05mm，具体精度取决于导轨的设计和制造工艺、所选元件的质量以及其他因素。
Q: 环形导轨能适应多严苛的生产环境？
可选IP65防护等级，支持-20℃至80℃的温度范围，在防尘潮湿环境下需要加装防尘罩。
Q: 是否支持定制和兼容性？
根据客户的具体需求，例如导轨形状、尺寸、承载能力、精度要求、传动方式等，我们为客户提供定制化的圆形导轨系统。
第三方兼容性：支持与ABB、KUKA机械臂以及基恩士、康耐视视觉系统无缝对接，并提供标准化的通信协议。
Q: 环形导轨输送线适用于哪些行业？
适用于汽车制造、电子行业、药品包装、日化产品、航空航天技术、新能源电池、科研监测等行业。
