环形轨道输送线

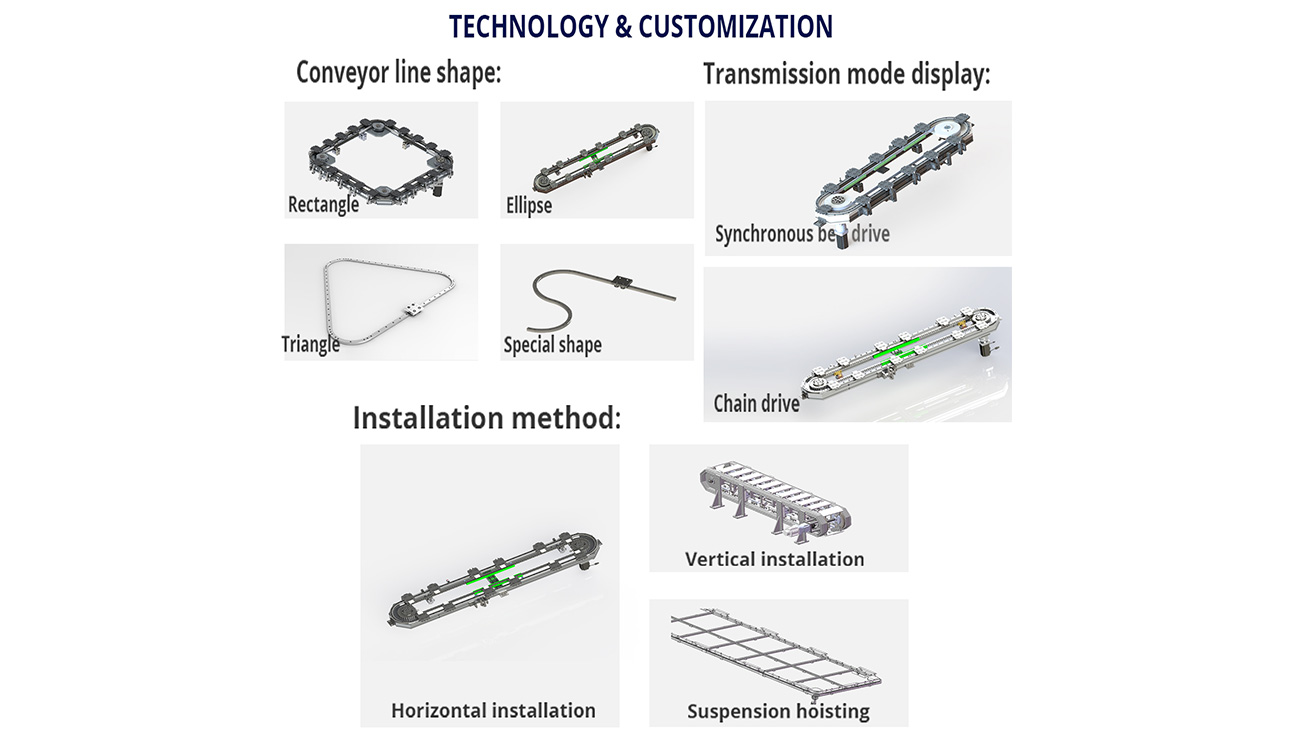

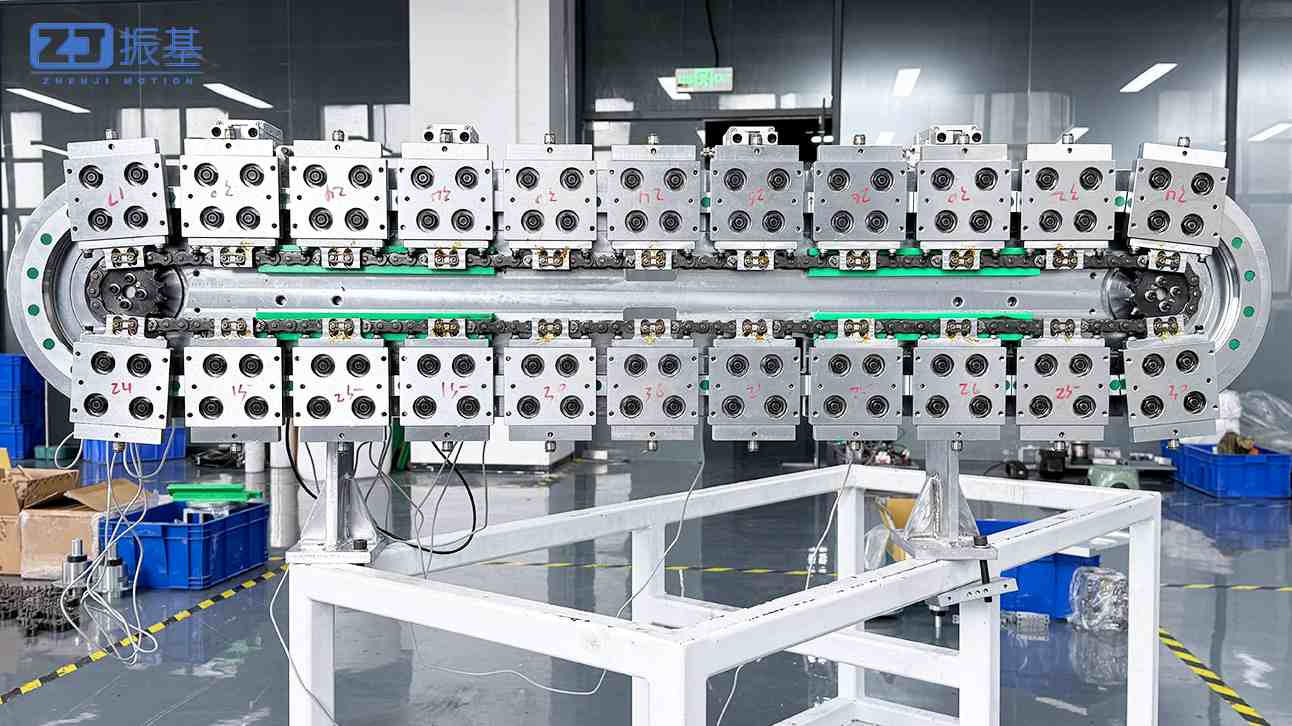

环形轨道输送线｜椭圆立式单轨・链条传动・底板支撑｜垂直空间高效精密循环方案

• 垂直立式布局，节省平面占地 60%+，同等空间工位密度提升 50%，高效利用厂房垂直高度

• 椭圆流线型轨道，转向平顺无冲击，适配高速连续循环，节拍稳定≤0.7s / 工位

• 单导轨 + 链条传动，结构极简、刚性强，重复定位精度 ±0.05mm，满足精密装配 / 检测需求

• 一体化底板支撑，立式安装免调平，整机垂直度≤0.02mm/m，调试周期缩短 70%

• 轻中载适配（1–50kg / 滑座），耐粉尘、抗油污，连续 24 小时运行稳定性达 99.5%

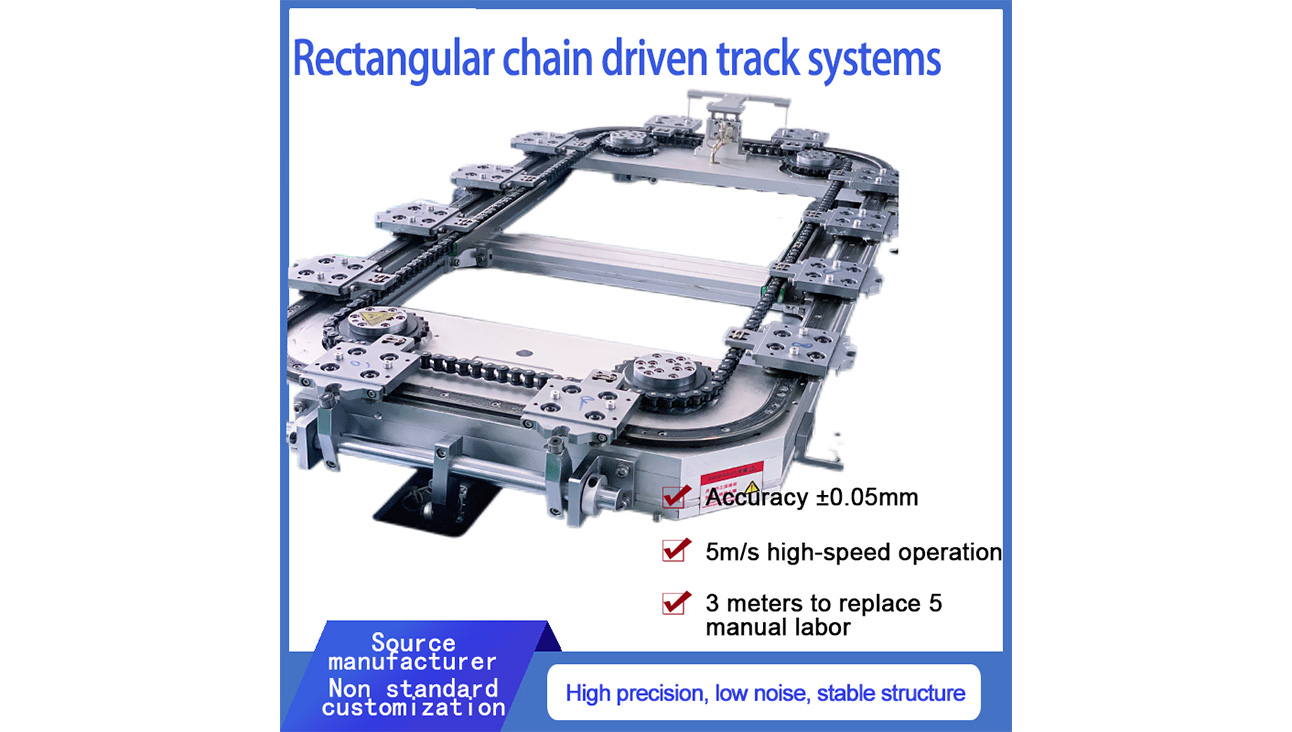

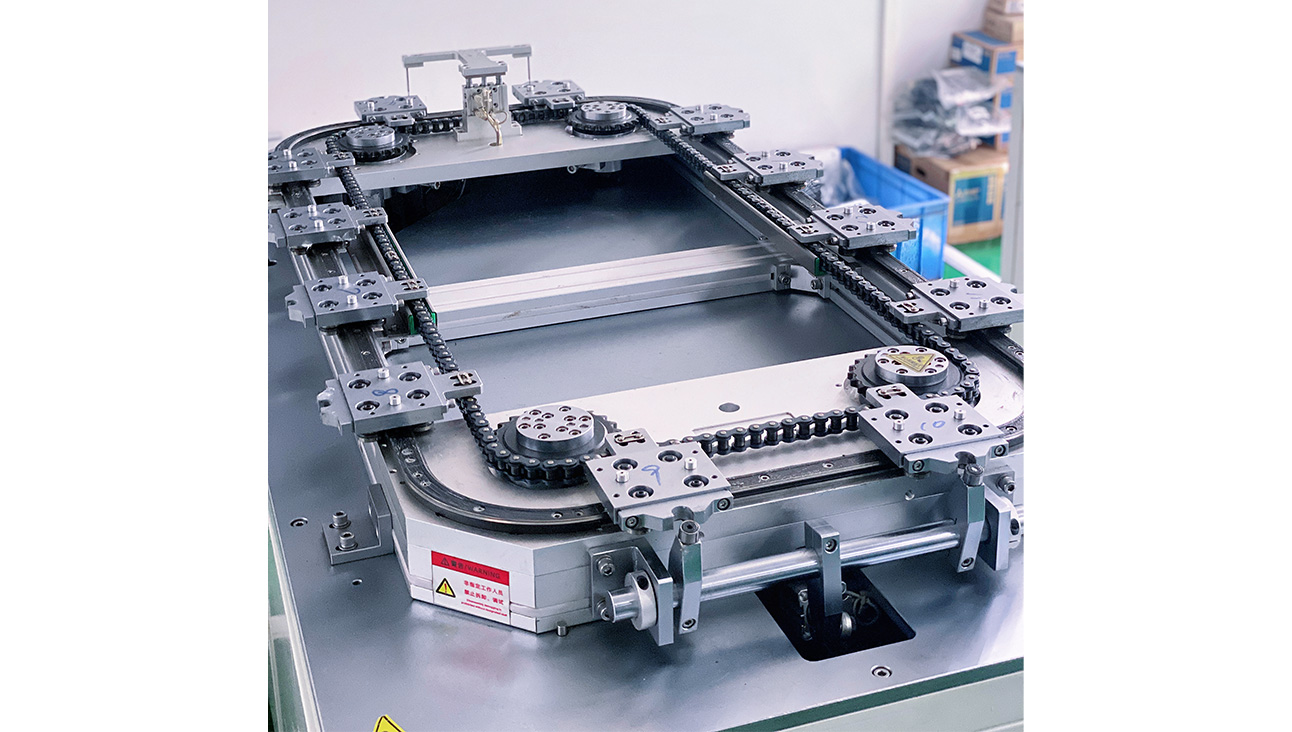

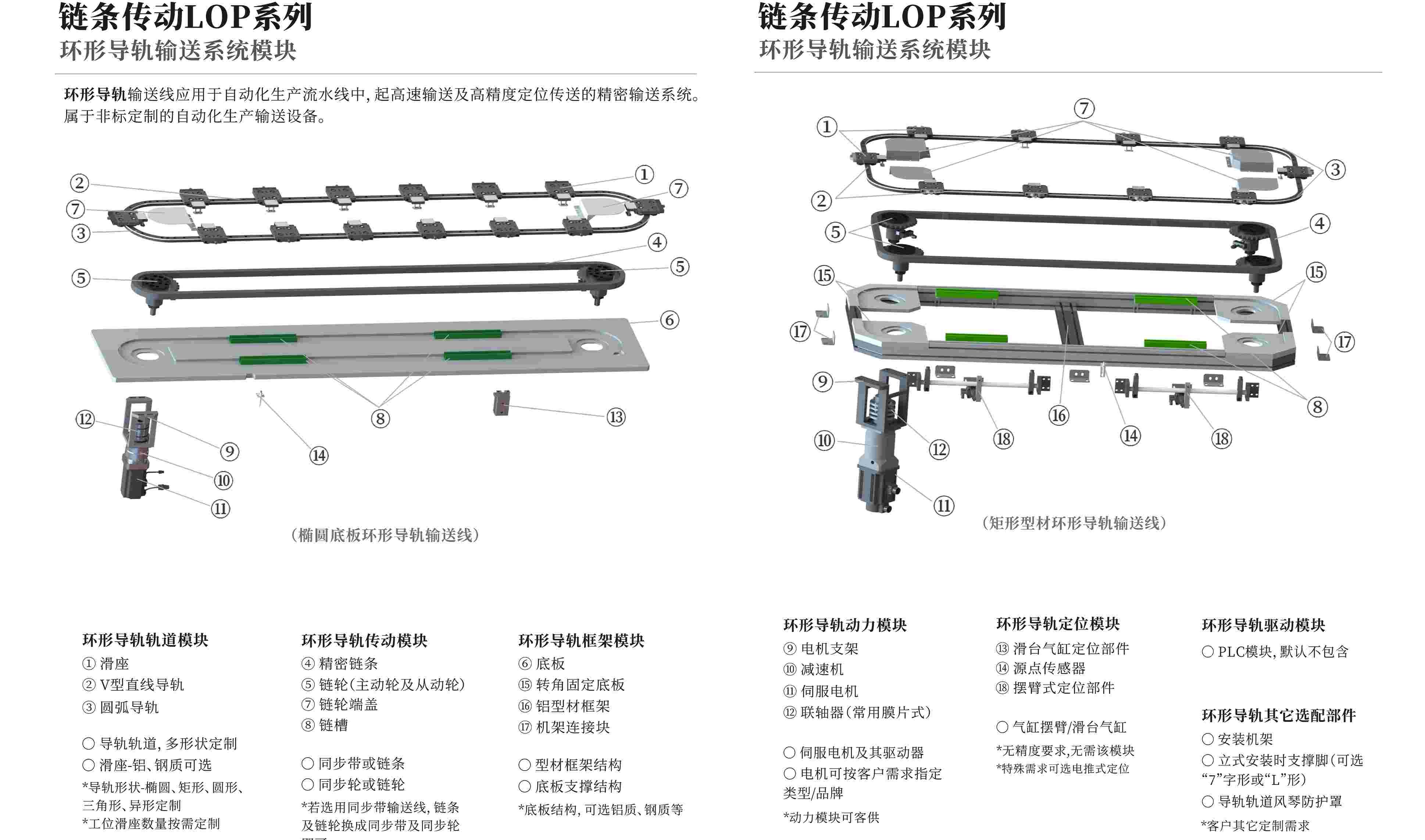

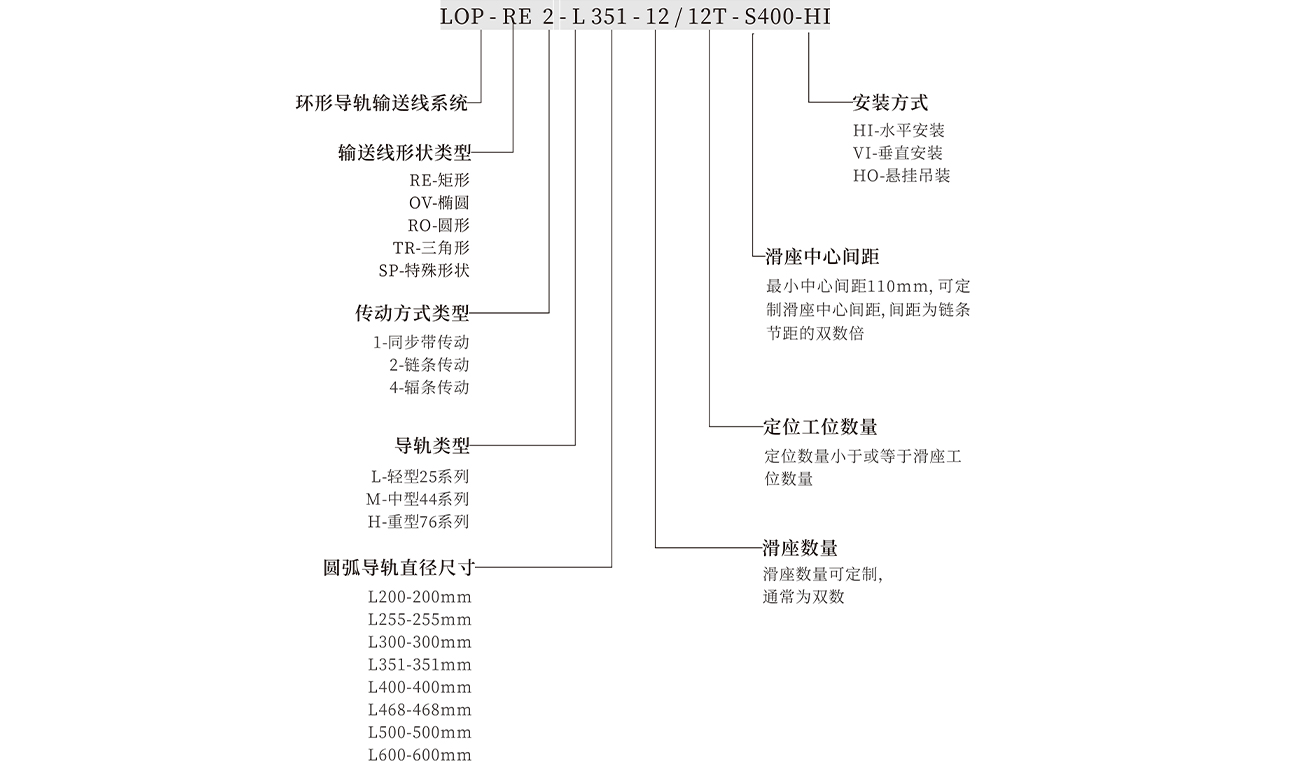

核心结构（四大模块一体化，立式单轨专利设计）

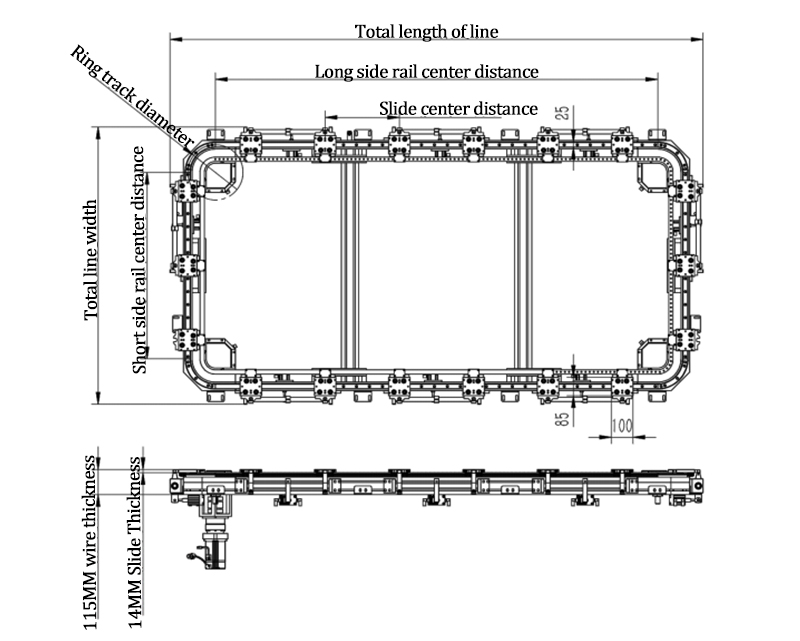

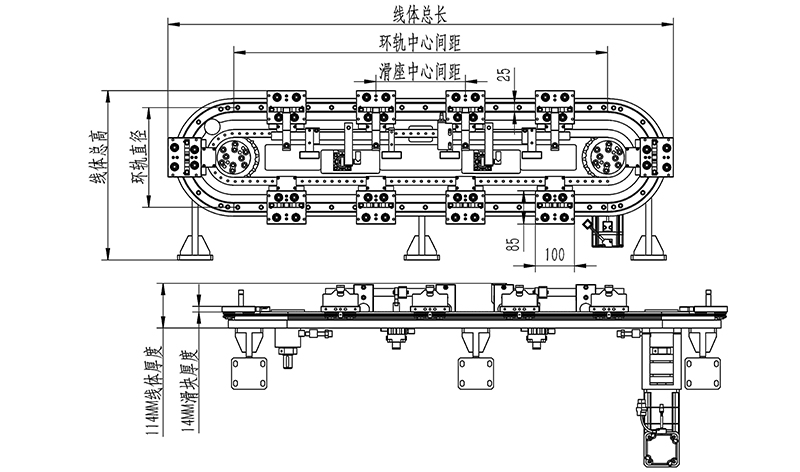

• 采用2 段直线导轨 + 2 段 180° 精密圆弧导轨无缝拼接，形成标准椭圆闭环，长轴 300–3000mm、短轴 200–1500mm 灵活定制

• 单 V 型 / 矩形导轨精密研磨，轴承钢材质（HRC58–62），单面导向、全约束定位，立式运行无侧倾、无跑偏

• 轨道集成链条导向槽，链条沿轨道内侧循环，传动与导向一体化，结构更紧凑

• 立式垂直安装专用，抗重力倾覆设计，配合滑座平衡结构，垂直运行平稳无晃动
