水平双轨曲线导轨系统｜矩形闭环・手动推拉・双轨稳定・底板支撑式精密循环线

• 纯手动推拉：双轨低阻滚轮设计，单人轻推即滑，启停随心、定位精准，零能耗、零故障、免维护

• 双轨刚性稳定：双导轨同步约束，偏载不晃、转向不卡，手动定位精度达 **±0.05mm**

• 矩形水平布局：四条直线段全工位可用，空间利用率 100%，适配人工环绕式操作

• 底板整体支撑：水平安装免找平，整机平面度 ±0.02mm，安装即稳、无需调试

• 柔性极致：滑座数量、工位间距、工装夹具自由增减，5 分钟快速换线，适配多品种混线生产

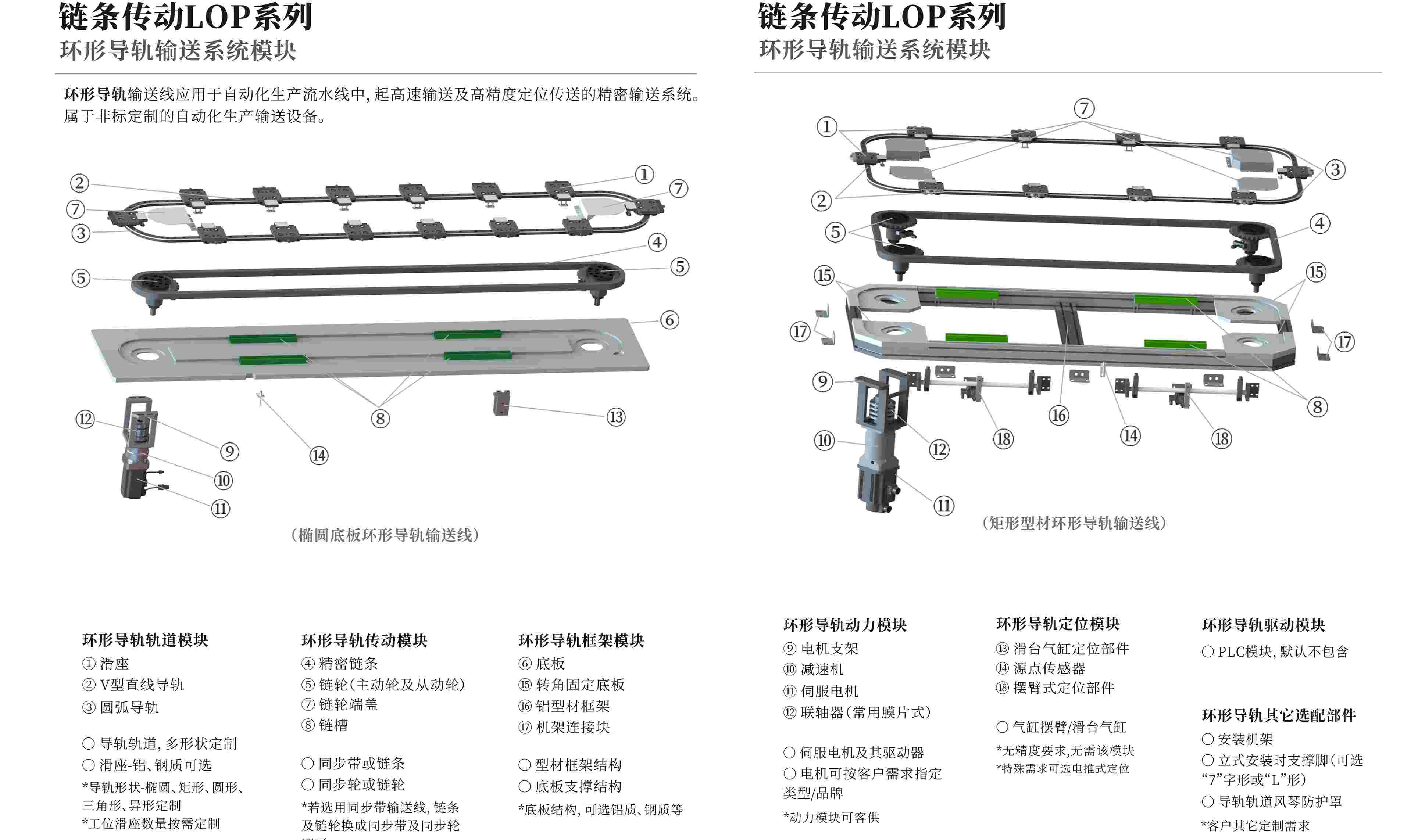

核心结构（五大模块，纯机械手动精密设计）

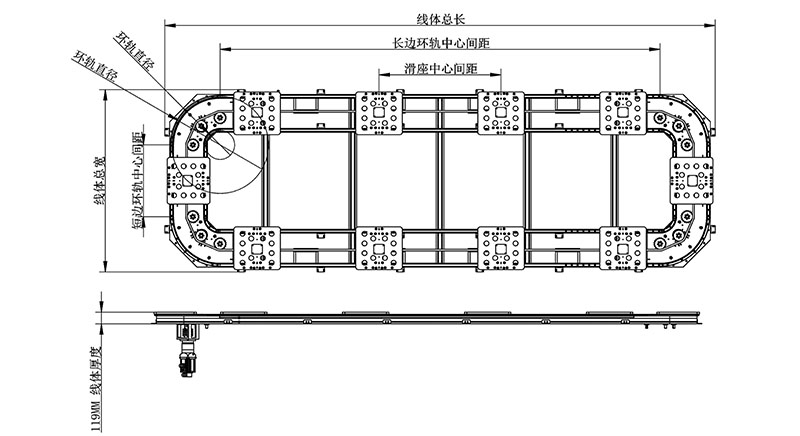

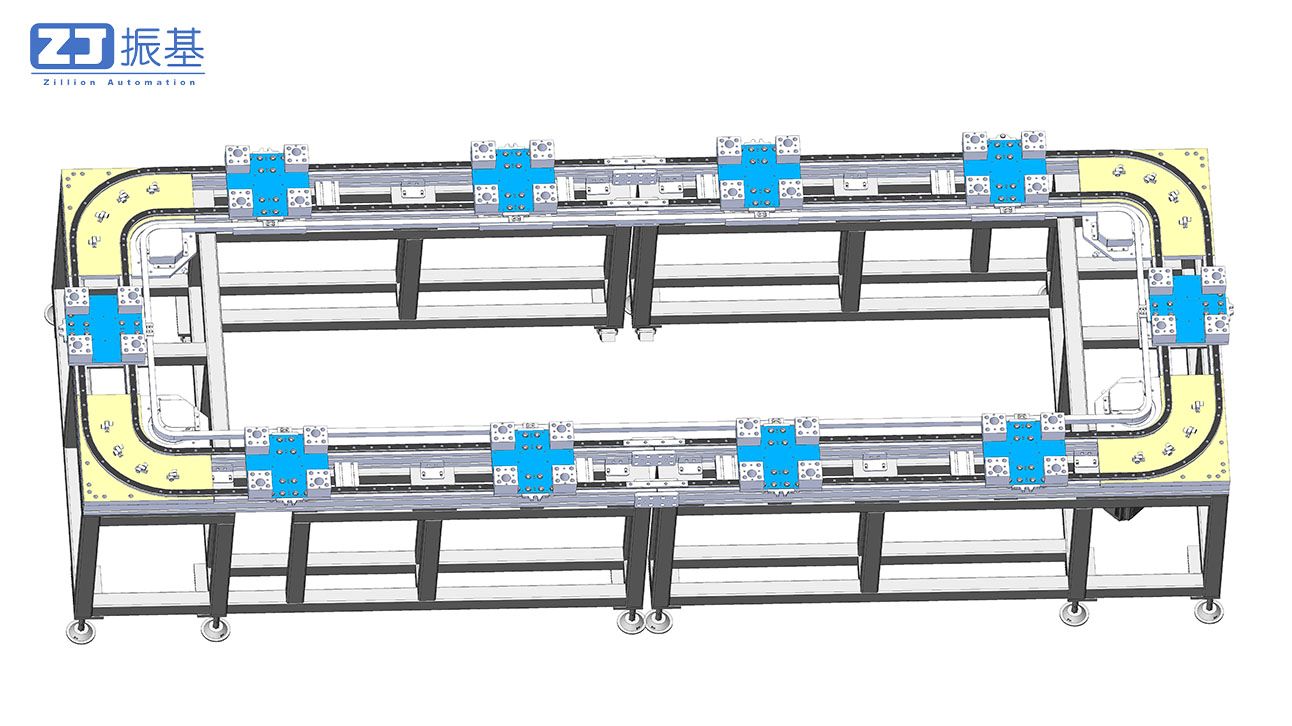

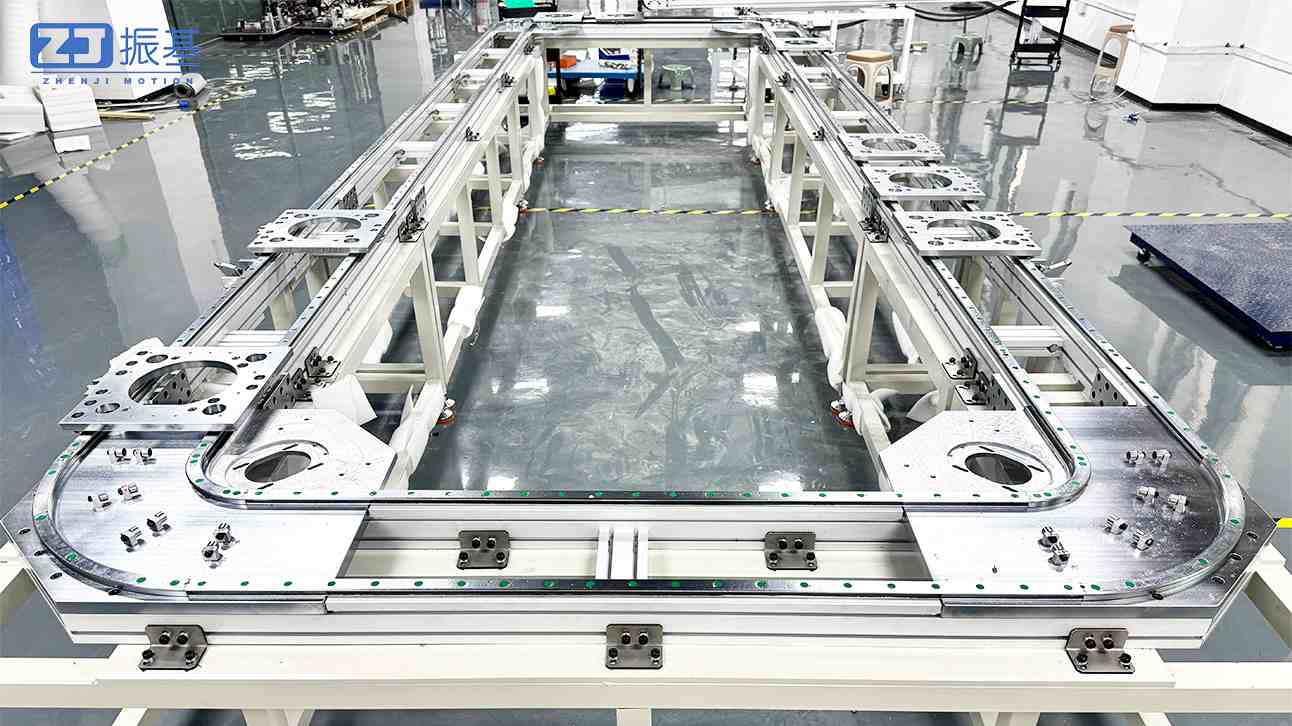

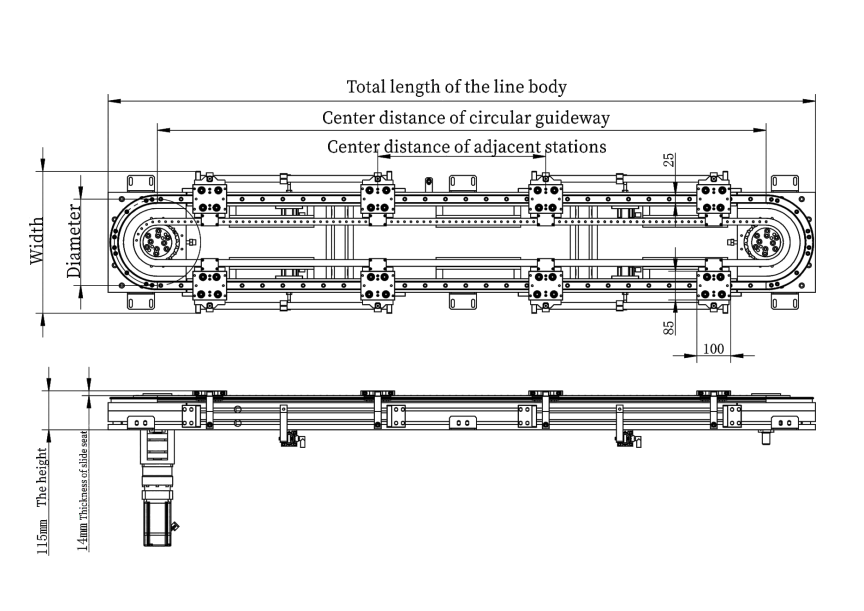

• 4 段直线导轨 + 4 段 90° 精密圆弧导轨刚性拼接，形成标准矩形闭环，长 × 宽：600–5000mm×400–3000mm定制

• 双导轨并行等高设计，V 型精密滚道研磨，材质轴承钢 GCr15，HRC58–62，耐磨寿命10 万小时 +

• 双轨平行度误差≤0.01mm/m，直线度 **≤0.005mm/m**，确保手动推拉全程顺滑无卡顿

• 轨道内侧集成限位缓冲槽，手动启停无冲击，保护工件与夹具

按场景精准选型（2026 手动产线趋势匹配）

• 精密装配 / 检测：选标准精密型，定位 **±0.05mm**，双轨 + 底板，适配五金、电子、医疗

• 小批量多品种：选柔性换线型，滑座快拆、夹具通用，5 分钟换线，适配 3C、汽配

• 低成本精益产线：选经济基础型，无源手动、极简结构，成本降低 60%，适配五金、包装

• 恶劣车间环境：选防尘加强型，全密封轨道 + 防锈处理，适配五金、注塑、铸造车间

•


选型核心参数（紧扣手动、双轨、矩形、水平四大要素）

• 负载核算：工件 + 夹具≤30kg选手动双轨；＞30kg 建议升级自动双轨

• 精度确认：精密工艺选 ±0.05mm；通用装配选±0.1mm

• 尺寸匹配：矩形长 × 宽按工位数量 × 间距 + 800mm设计，水平占地 ≤常规线

• 环境适配：洁净室选不锈钢轨道；粉尘车间选全密封滚轮；常温车间选标准轴承钢
