产品详情

3m/s/定制

风琴罩/钣金防护

±0.05mm / ±0.1mm / 定制

圆形 / 椭圆形 / 矩形 / 定制

面对日益增长的自动化需求，企业对于高效、精准的物料输送解决方案的需求愈加迫切。本款弧形导轨水平安装型材支撑链条传送系统专为满足这一需求设计，确保您的生产线更加流畅高效。

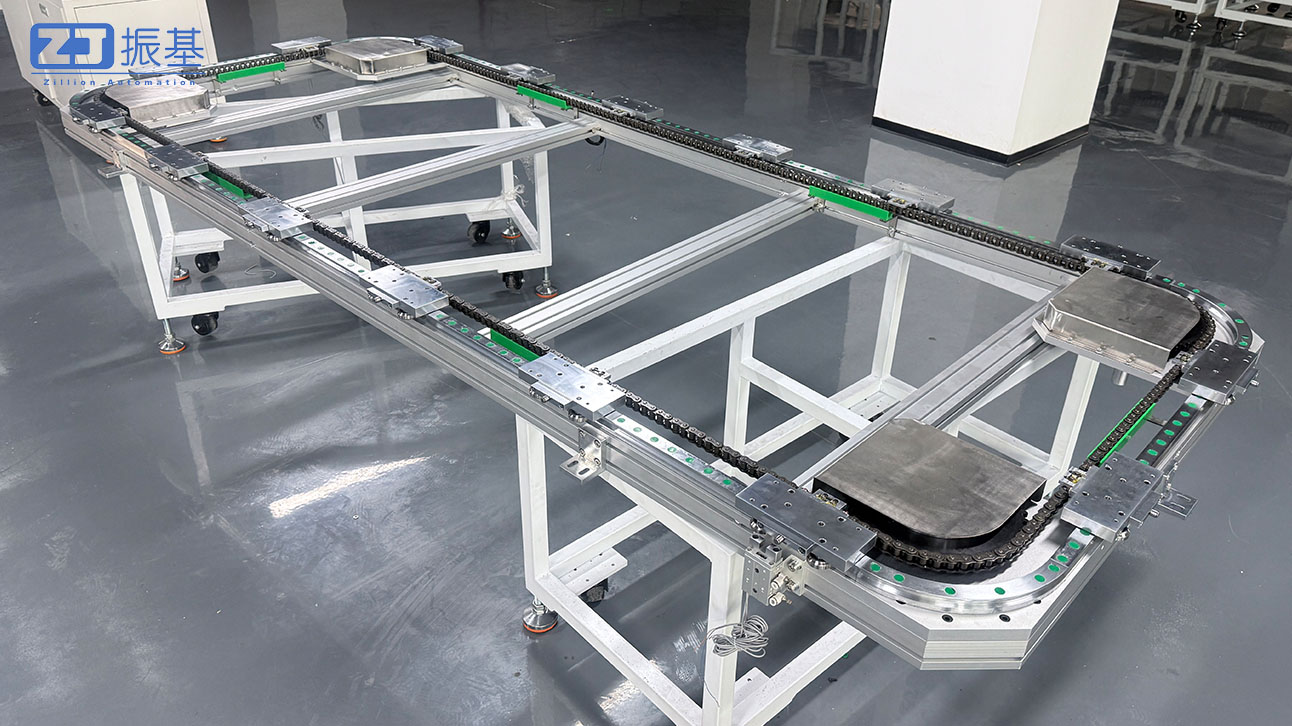

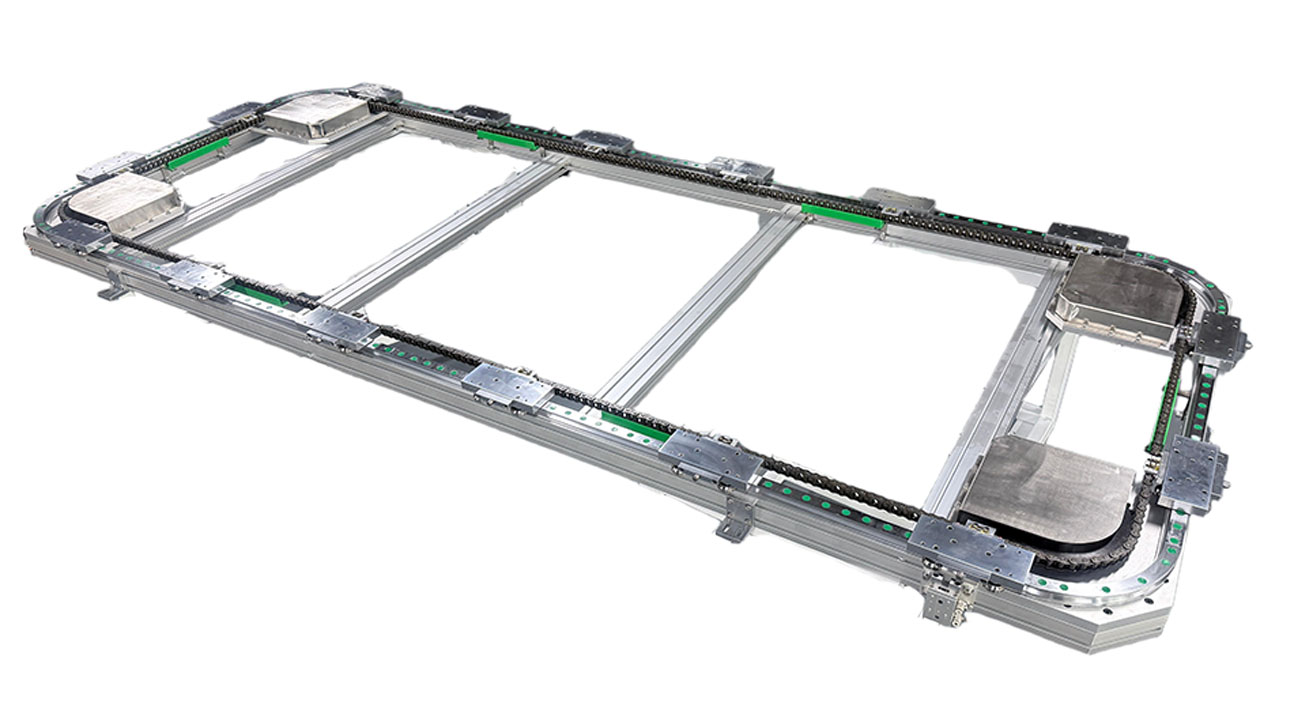

弧形导轨

结构特点：

○ 形状-矩形

○ 型材框架结构

○ 精密链条传动

○ 中载T型导轨

应⽤特点：

○ 适合中、⻓距离输送，周⻓可达100米以上

○ 中载输送，单个滑块最⼤负载35kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

详细参数

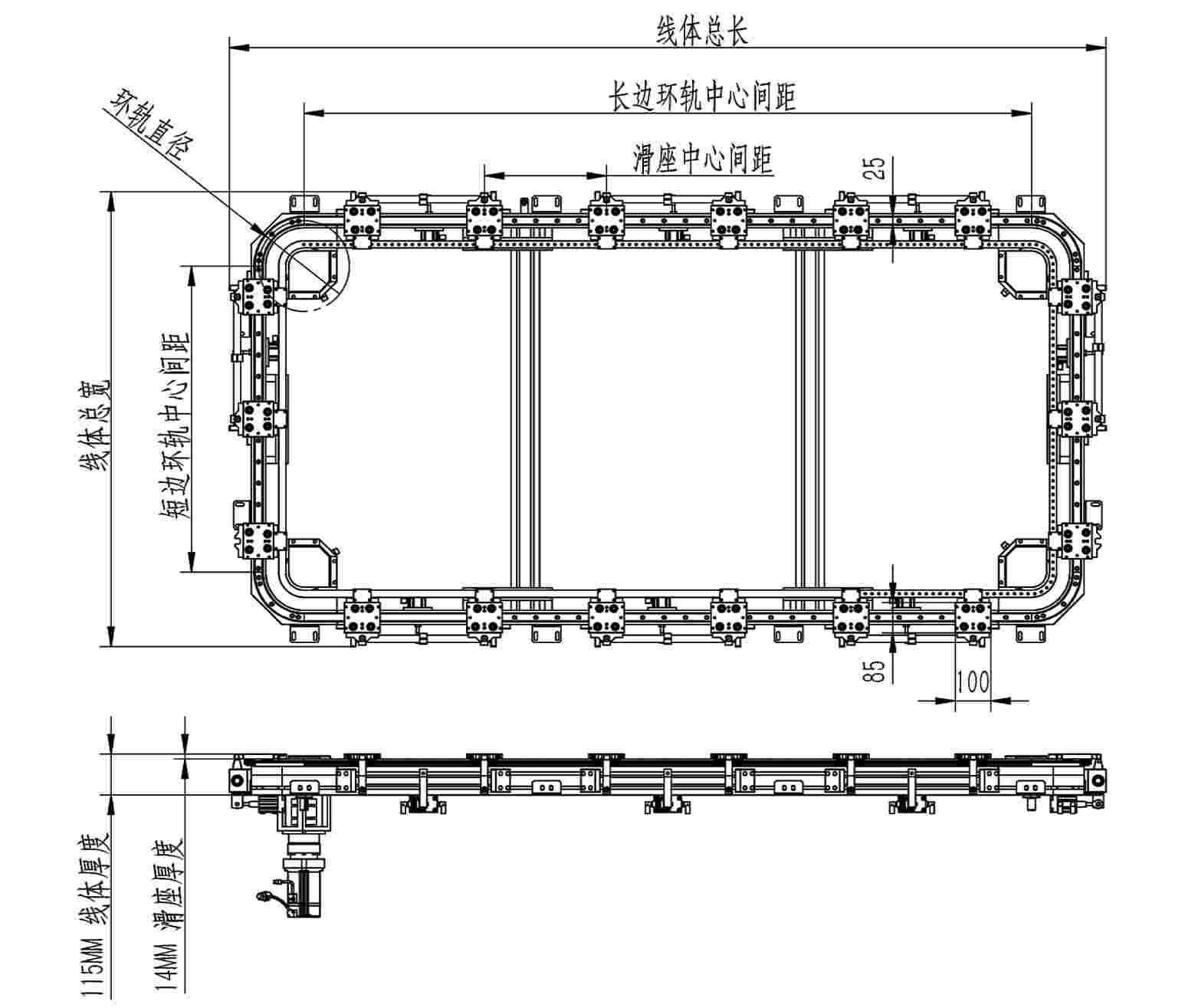

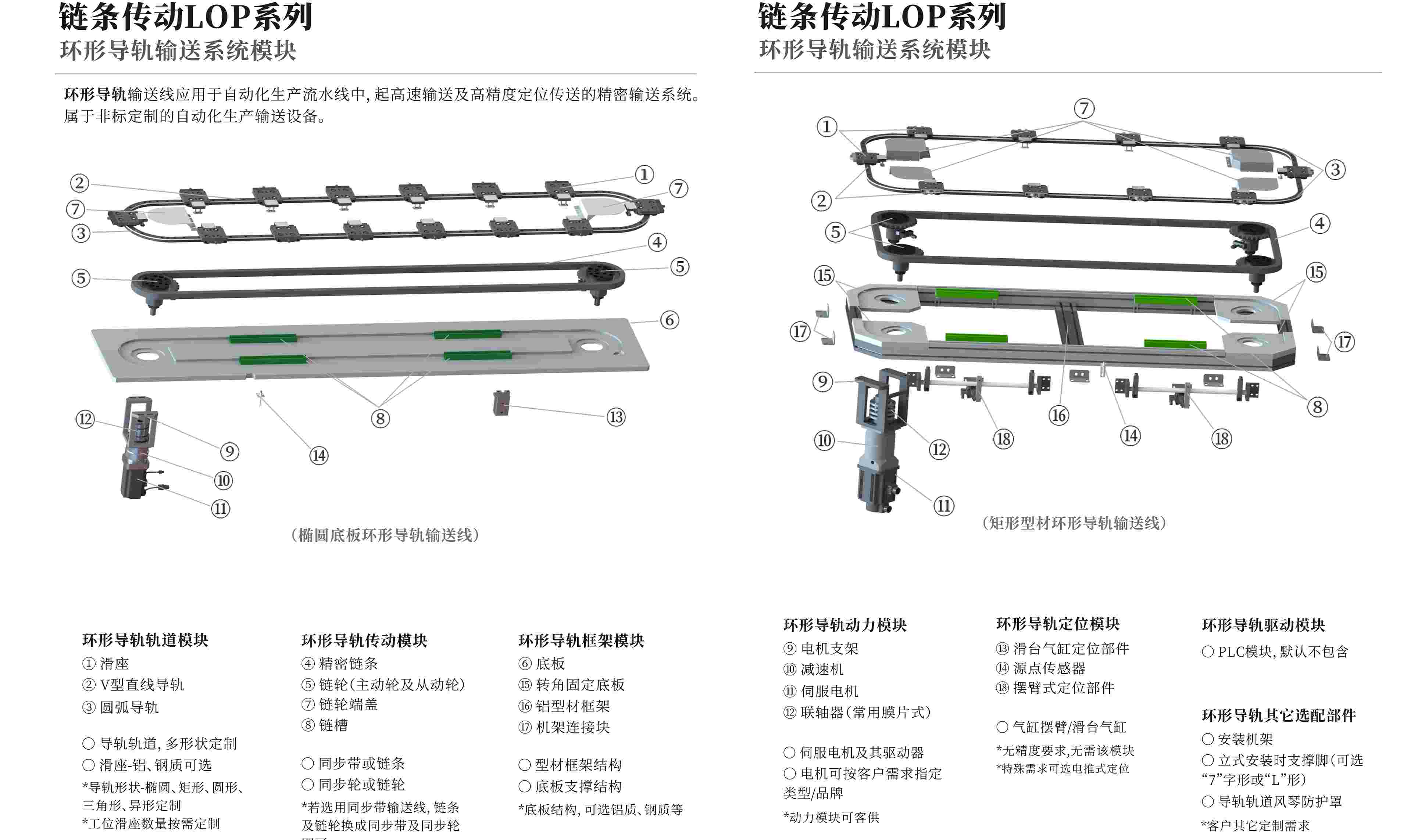

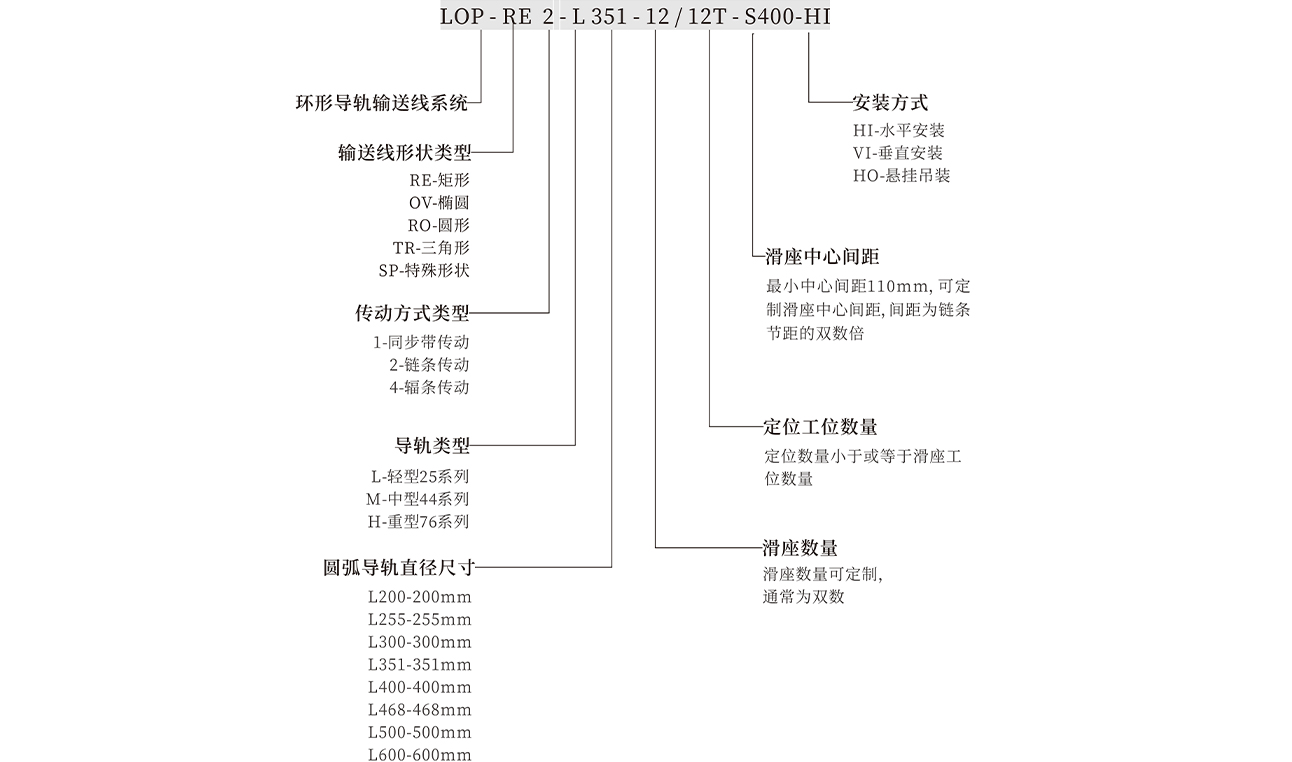

矩形环形导轨属于闭环式环形导轨输送线，由直线导轨段和圆弧转角拼接组成矩形闭环轨迹，链条传动带动滑座循环运转。导轨截面可选 V 型 25mm、44mm、50mm、76mm，T 型 23mm、28mm；标准圆弧直径 200~1560mm，整机长宽可按车间布局非标设计。重复定位精度 ±0.05mm，普通定位精度 ±0.5~1.0mm，运行速度 0~3m/s，切步速度 1.0s，负载区间 0~150kg，可结合工件重量与工艺节拍动态调试。模块化拼接设计，直线段可独立延伸，方便产线分区域布局工艺站点。

应用场景

广泛应用于汽车零部件、新能源、精密五金、消费电子、医疗器械制造行业。矩形长直段布局，适合各行业多工位装配、在线检测、老化测试工序，适配厂房布局规整的自动化生产线改造与新建项目。

定制选项

可定制矩形长宽、直线段长度、圆弧规格与工位数量；可选配透明防护钣金、集中自动润滑、伺服驱动系统。可单独供货导轨型材组件，也可提供完整环形导轨输送线交钥匙方案。

RFQ 问答

Q1：矩形环形导轨的四个转角位置容易磨损吗？

A1：转角圆弧段采用淬火处理，搭配导向滚轮结构，合理选型负载下磨损可控，可通过定期润滑延长导轨使用寿命。

Q2：矩形环形导轨产线后期能否新增工位？

A2：直线段预留扩展接口，在不改动原有圆弧转角前提下，可延长直线轨道、增加工位，适配后续工艺升级。
