弧形导轨

立即咨询

请留下您的邮箱地址，我们的专业人员会尽快与您联系！

产品详情

3m/s/定制

防护等级IP54风琴罩/钣金防护

重复定位精度: ±0.05mm

支持定制与便捷集成

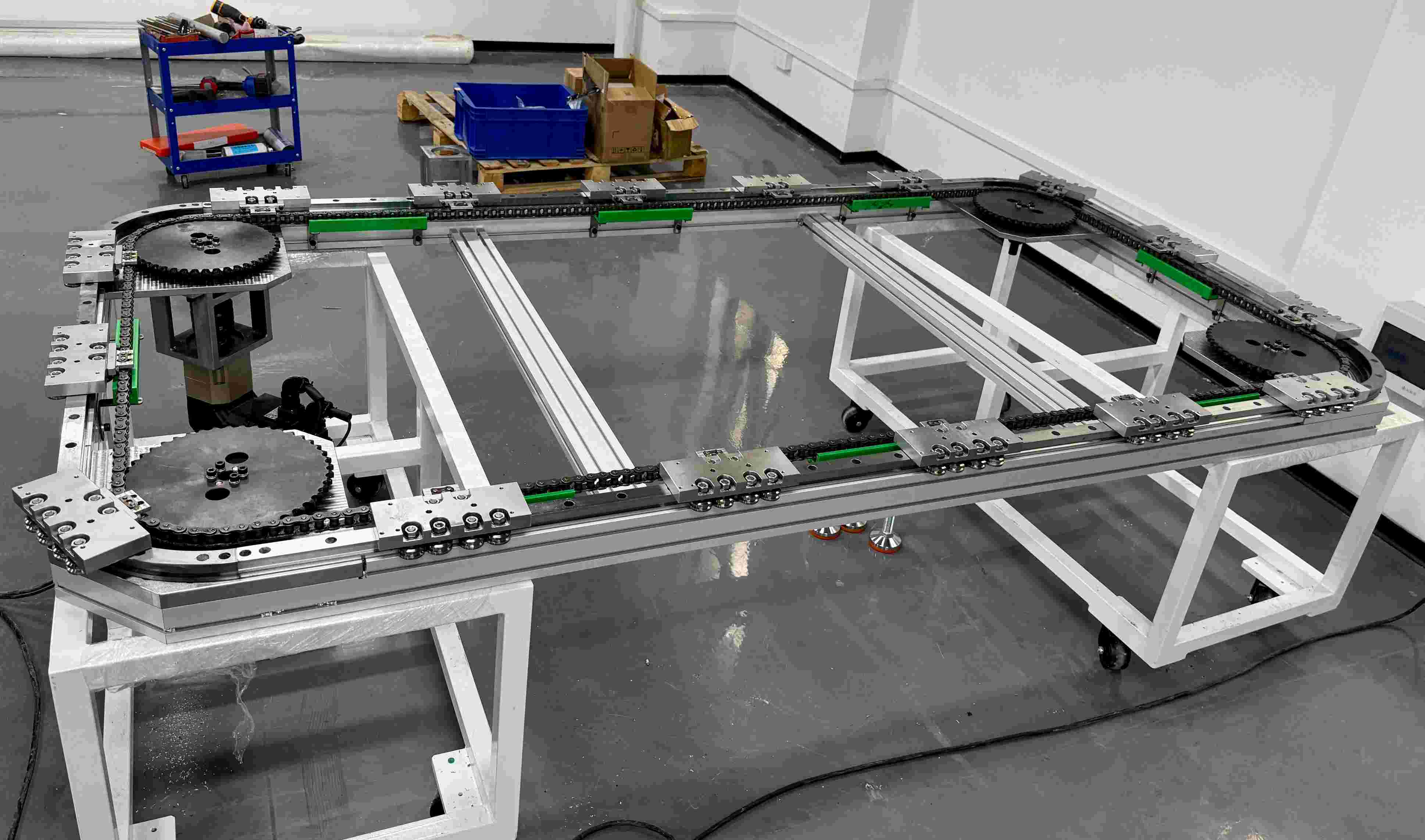

矩形型材支撑弧形导轨_链条传动高精度工业输送线

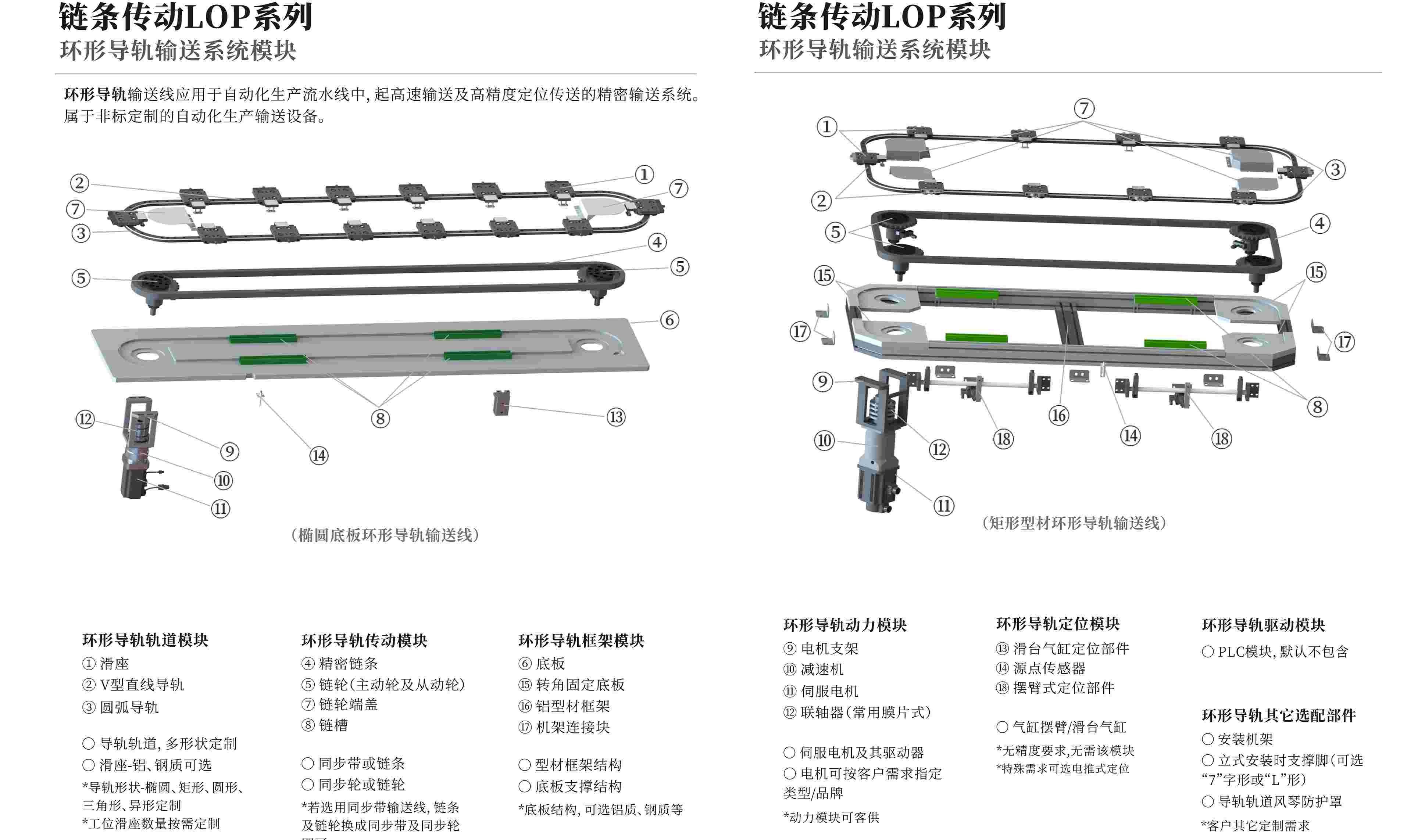

结构特点：

○ 形状-矩形

○ 型材框架结构

○ 精密链条传动

○ 轻载V型导轨

应⽤特点：

○ ⾼速：切步周期最小可低于1S

○ ⻓距离输送，周⻓可达100米以上

○ 轻载输送，单个滑块最⼤负载15kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

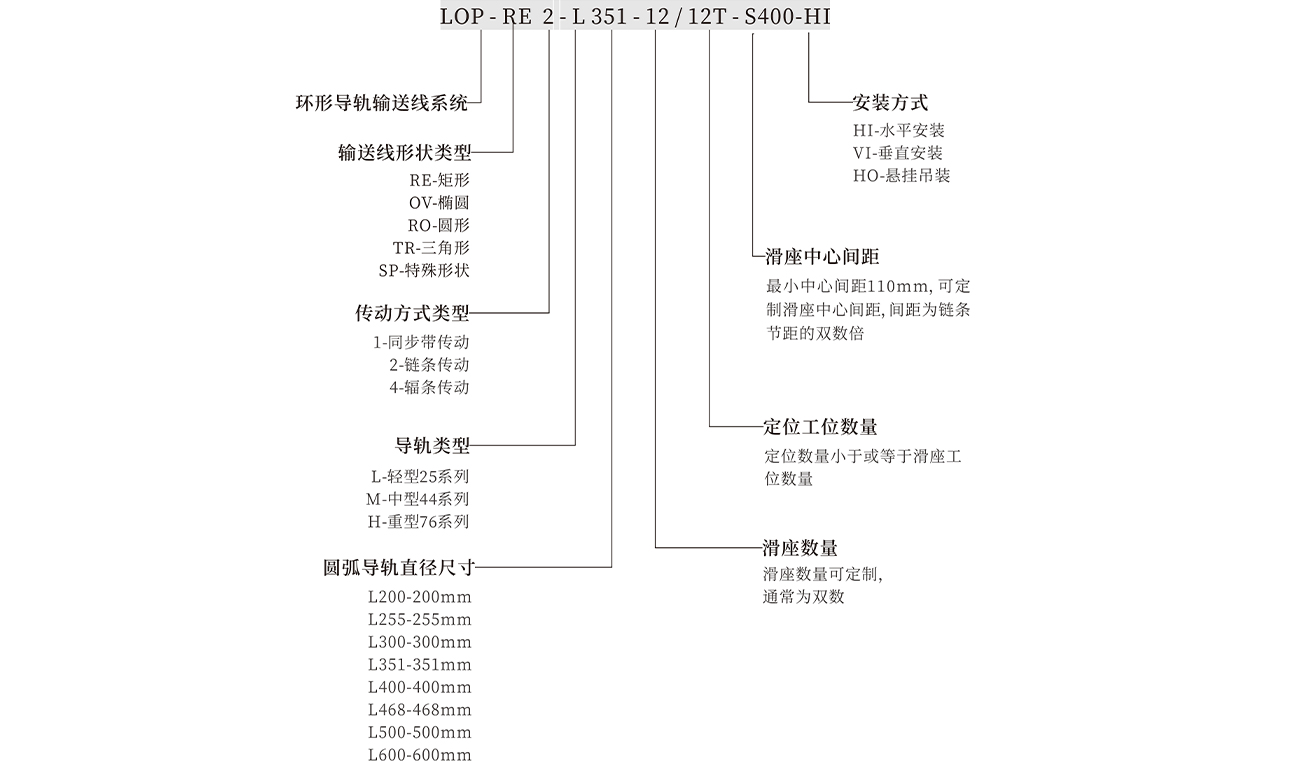

详细参数

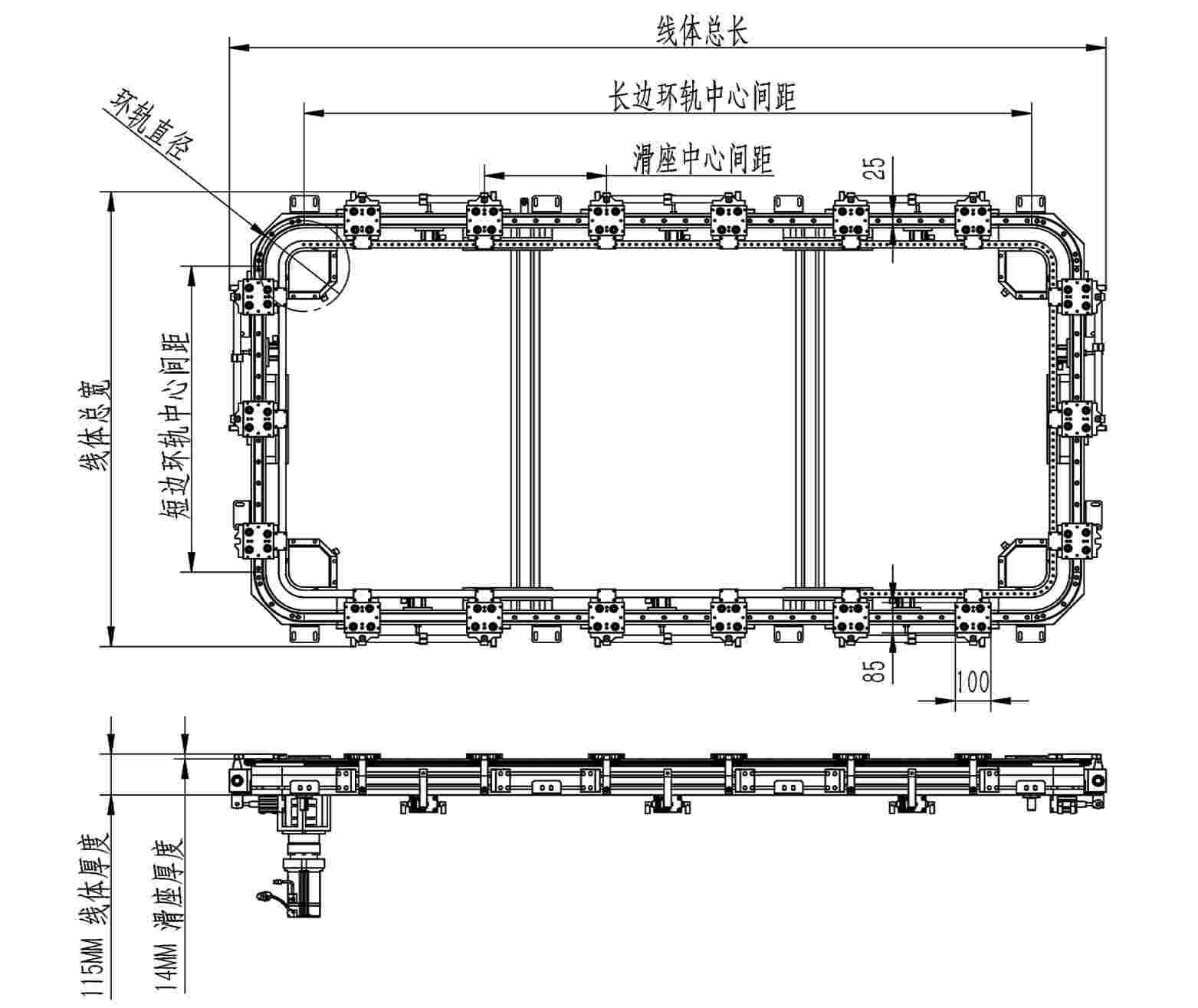

矩形环形导轨为闭环式环形导轨输送线，采用直线段加圆弧转角组合构成矩形轨迹，链条传动驱动滑座循环运行。导轨截面可选 V 型 25mm、44mm、50mm、76mm，T 型 23mm、28mm；标准圆弧直径 200~1560mm，整体长宽尺寸可非标设计。重复定位精度 ±0.05mm，普通定位精度 ±0.5~1.0mm，运行速度 0~3m/s，切步速度 1.0s，负载区间 0~150kg，可根据工件重量、工艺节拍调整运行参数。直线段可按需加长，工位扩展灵活。

应用场景

零部件多工位装配、产品功能检测、老化测试，适合厂房场地规整，需要在长直线段布置加工、检测设备的自动化项目。

定制选项

矩形长宽尺寸、直线段长度、圆弧规格、工位数量、滑座工装、防护钣金、自动润滑系统、驱动单元均可定制，可单独供应导轨组件或交付整套环形导轨输送线。

RFQ 问答

Q1：矩形环形导轨直线段最长可以定制多长？

A1：直线段可按需拼接延长，无硬性长度上限，设计阶段会结合负载、刚性做结构校核，长宽尺寸可匹配车间布局定制。

Q2：矩形环形导轨对比椭圆环形导轨输送线有什么差异？

A2：矩形环形导轨具备长直线工位，适合在直段安装压装、检测设备；椭圆环形导轨圆弧过渡更长，适合空间紧凑、工位均匀分布场景。
