产品概述

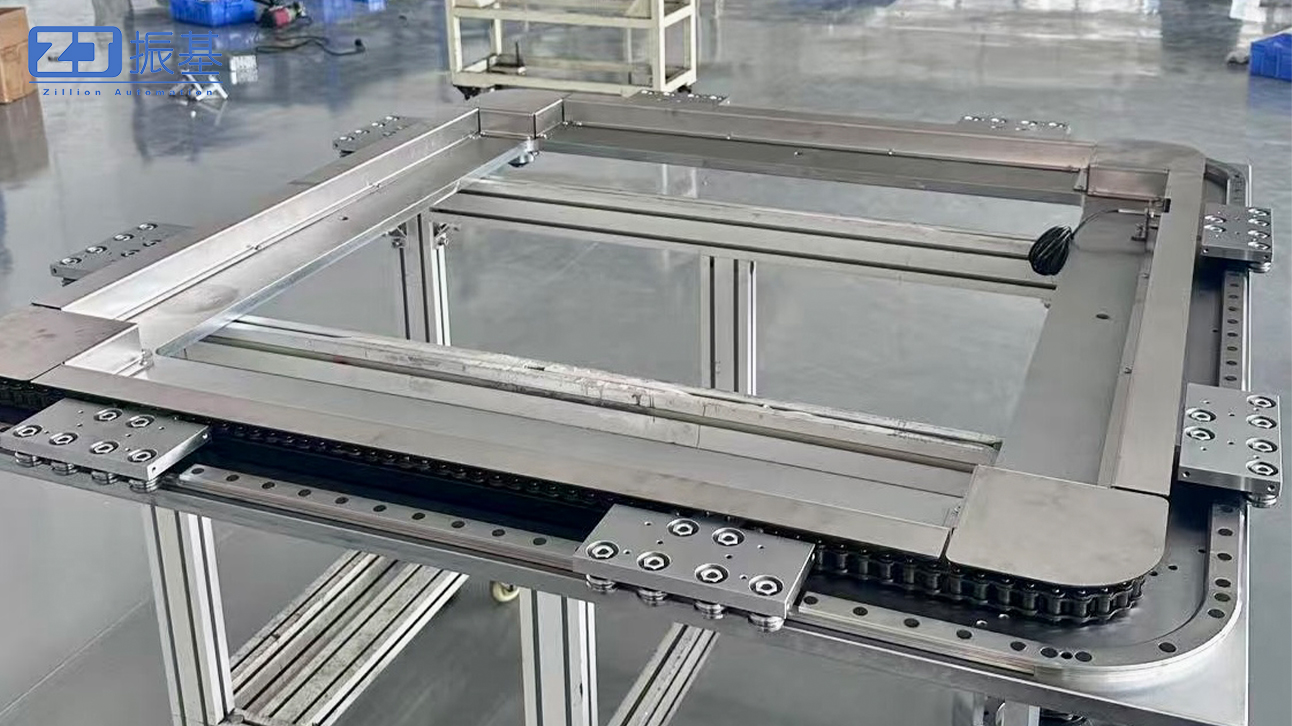

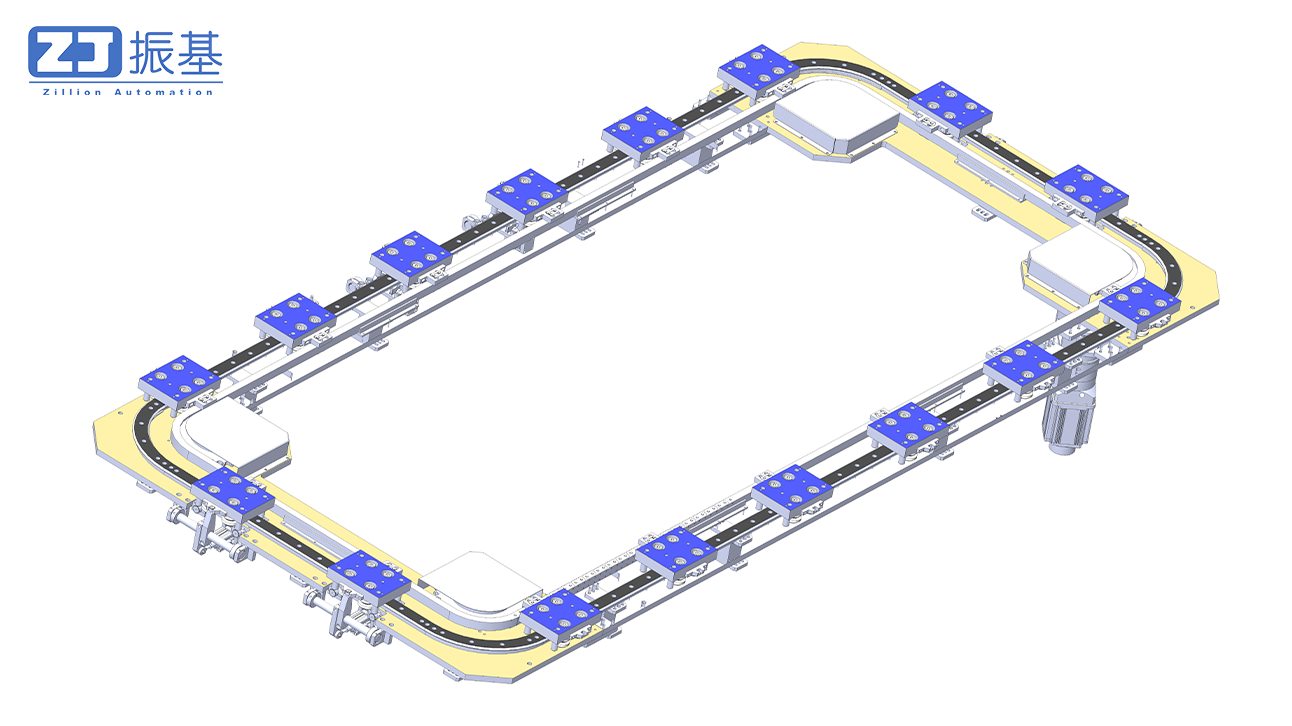

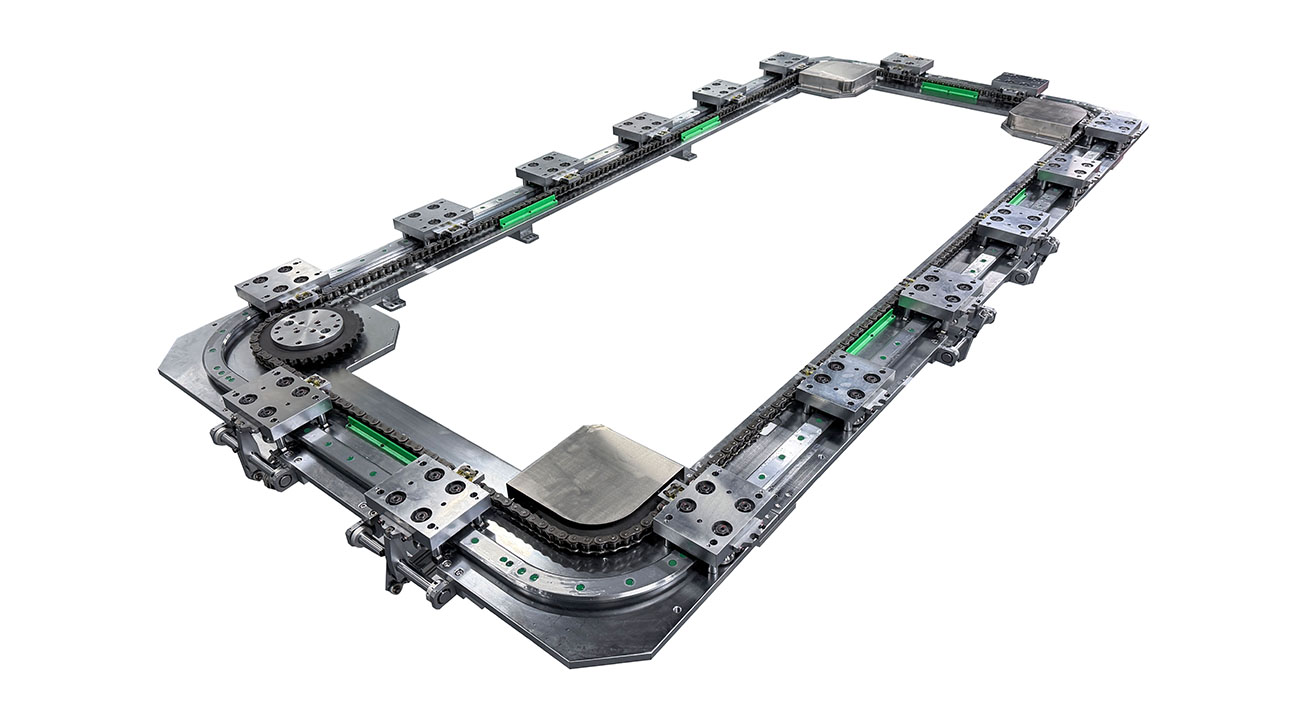

矩形底板链条环形导轨输送线是振基自动化科技面向大工件、多工序、中重载产线开发的主流方案。四段直线+四段90°圆弧构成矩形闭环，整块底板一次加工出导轨安装面、链条张紧座和传感器支架位，精密链条带动滑座闭环循环。相比椭圆单轨，它直线段更长、工位更好排；相比型材拼装，底板基准统一、长期跑不松框。

详细参数

应用行业

新能源行业：方形锂电池电芯注液—封口—极耳焊接—OCV检测—绝缘测试，矩形直线段并排16个以上工位，双/单轨按需选，链条传动抗焊房振动，150kg含治具负载稳定运行，单线体每小时处理3600+电芯。

汽车零部件行业：组合开关、车窗电机、水泵总成走过装配—涂油—拧紧—气密—激光打标—复检，矩形布局让每个独立工序都有足够操作空间，底板刚性保证压装反力不传机架，±0.05mm让拧紧枪对位不偏。

3C电子行业：摄像头模组、平板中框点胶—固化—AOI—镭雕，直线段布置视觉站和UV固化炉最顺，链条启停无皮带蠕变，C/T 1.0s支撑万级日产能；洁净版本选不锈钢+风琴罩进Class 1000车间。

医疗耗材行业：注射器、采血管、试剂卡组装，矩形线体两侧都可站人操作，底板支撑后期加工位只扩链段、不动地基，GMP审核时不锈钢版本更好做清洁验证。

定制选项

底板材质（钢制高刚/铸铁减震）；导轨截面组合；链节8A-16A；直线段长度按厂房定；摆臂/滑推定位；二次精定位销；不锈钢/阳极氧化表面；风琴罩全包；EtherCAT接MES；HMI多语言。

常见问题

Q：矩形底板链条线和椭圆单轨线怎么选？

A：工件大、工序多、要与直线装配台/检测站并排→矩形底板链条线；空间小、轻小件高节拍→椭圆单轨。矩形线工位密度高、操作面大，但占地和成本更高。

Q：底板支撑链条线后期能加工位吗？

A：能。振基矩形底板按模块分段，链段和滑座孔位兼容，后期加长直线段、补滑座、加视觉工位都不用重做整机基准。

振基自动化科技十余年做环形导轨输送线，矩形底板链条方案提供载荷—节拍—链节选型表、3D总装图、现场安装调试。
