高性能驱动轨道系统

产品概述

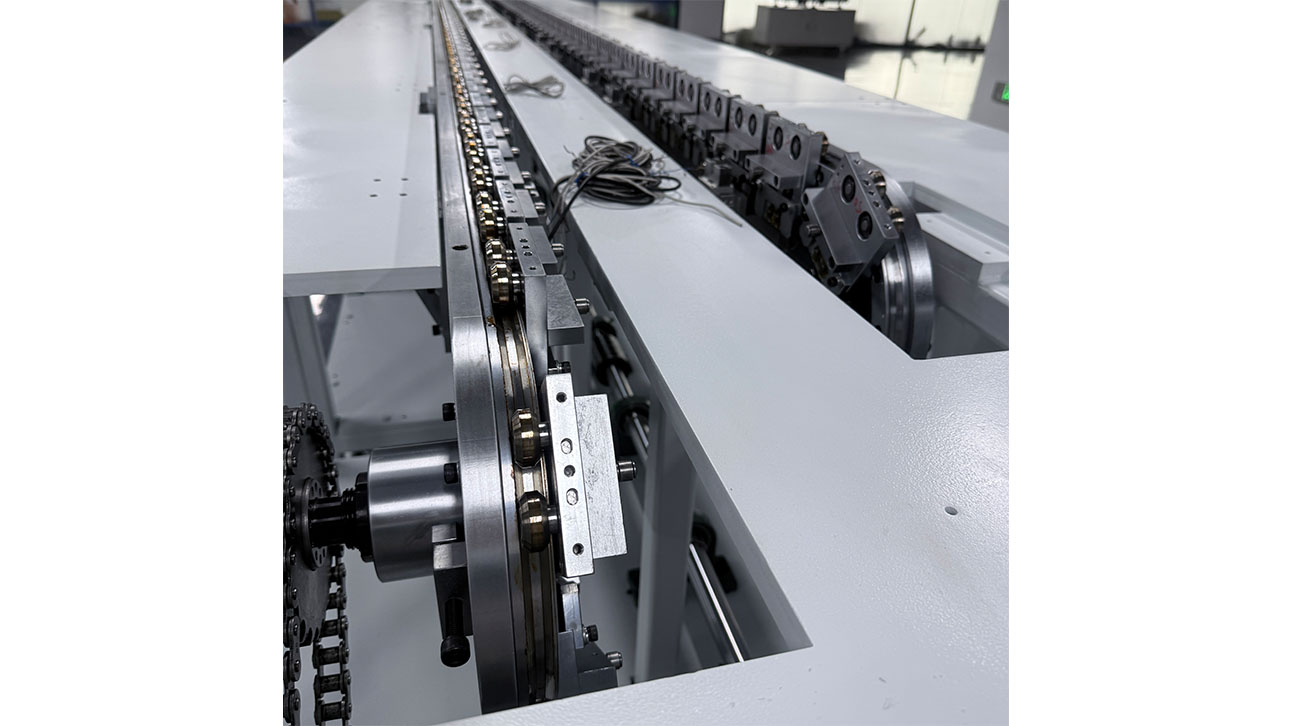

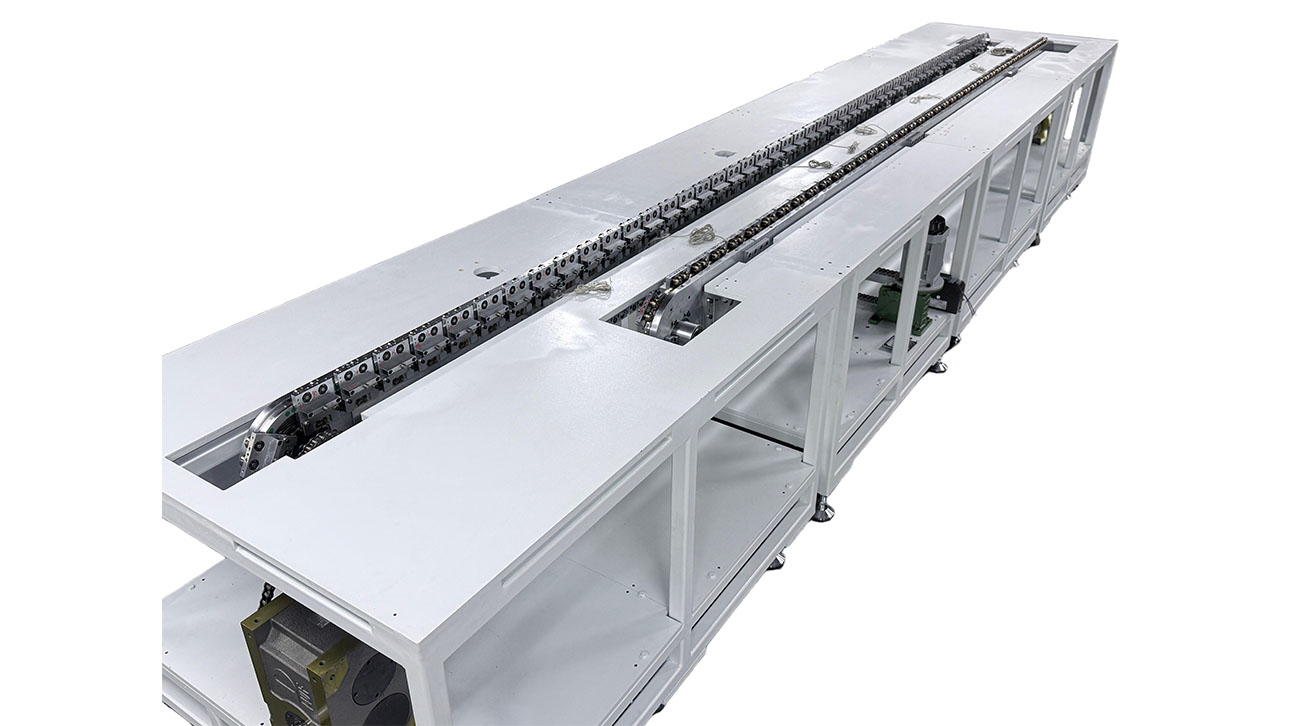

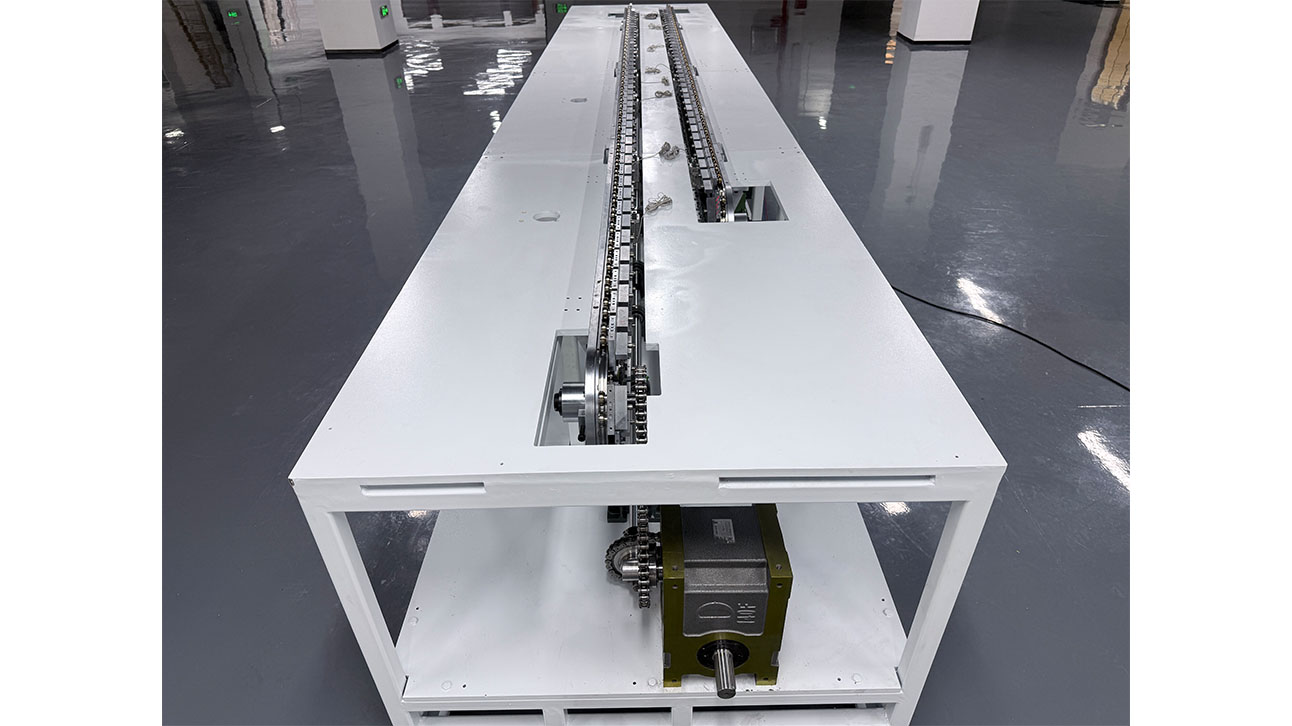

我司驱动轨道系统属于高性能定位系统，满足现代高速制造严苛使用需求。依托高刚性轨道本体，集成精密磨削圆弧导轨、链条/同步带驱动机构、定中心滑座，出厂完成整机校准，交付即可上机装配。

支持椭圆、矩形两种回路构型，可实现连续运动、间歇分度两种工作模式。取消滑座回位等待，采用顶面无凸起平整结构，工位布置密度更高，机器人上下料无干涉，大幅缩短生产节拍。

核心机械技术参数

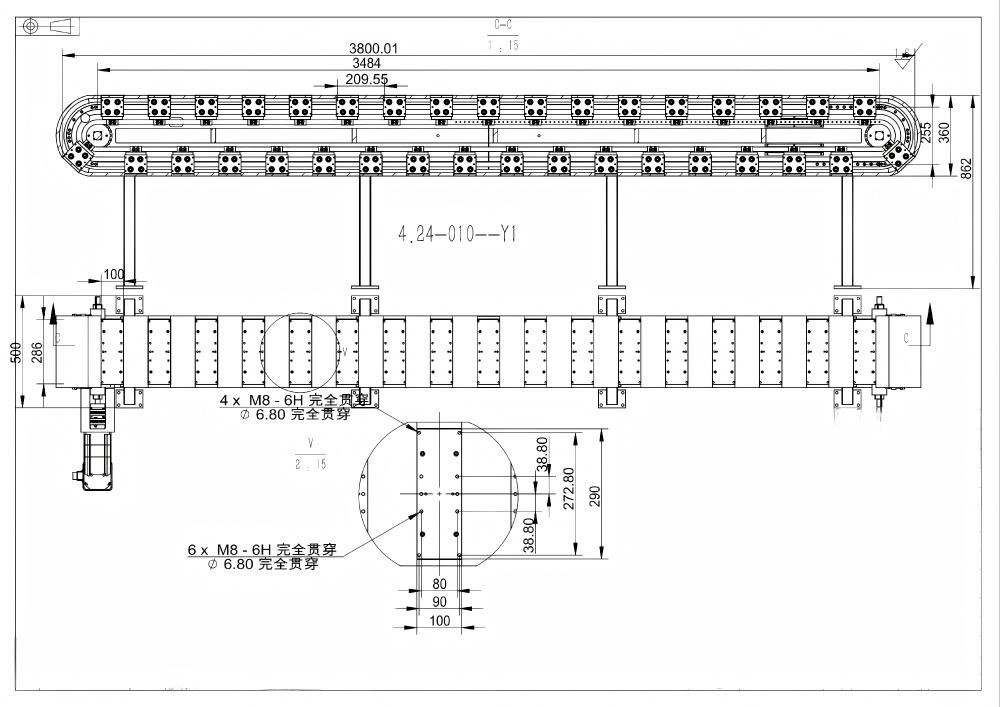

标准系列轨道详细工程参数如下：

核心性能与安全优势

顶面无凸起平整结构：滑座顶面平整，无上方驱动凸块、无凸起障碍物；工件可以超出滑座边界外伸，机器人上下料全程无遮挡干涉。

脱扣式过载保护机构：发生工位碰撞、工装卡滞、阻力超限时，机械脱扣机构自动将滑座与驱动链条/同步带脱开，避免驱动电机烧毁、设备框架变形。

高精度滑座锁止系统：针对光学检测、激光打标、微量灌装等关键工序，工位滑座锁止机构动作夹紧滑块，承受大动态外力工况下依旧保持±0.05 mm工位重复定位精度。

适配MCS模块化铝型材支撑梁：配套精密挤压铝支撑梁，直接对接通用MCS模块化铝型材，缩短设备整机开发周期，降低机架制造成本。

泄放式润滑系统，维护量低：微孔塑料泄放刮油块持续在V型导轨表面形成可控油膜，同时刮除粉尘，适合24小时不间断连续运行，降低磨损。

产能高，缩短生产节拍：加减速性能优异，分度循环速度快，减少工序之间等待时间，提升每分钟产线输出效率。

工业应用场景

高性能驱动轨道系统，解决各自动化行业负载、布局、速度方面痛点：

1. 高速装配产线与包装设备

工况：多工位锁螺丝、压装、包装工序，高频分度循环。 解决痛点：定中心滑座沿闭环轨道运行，滑座间距始终保持一致，运动平稳；省去回程滑台，有效提升产能。

2. 贴标与印刷设备

工况：连续高速走料印刷、激光蚀刻、回转式瓶体贴标。 解决痛点：搭配高精度带轮轴承单元，直线速度平稳，速度波动小；保证印刷图案对位清晰，贴标无气泡。

3. 医药灌装与检测

工况：洁净车间内无菌液体灌装、注射器装配、高分辨率视觉检测。 解决痛点：滑座锁止机构消除灌装作业的工位振动；可选耐腐蚀镀层，满足洁净车间洁净规范。

4. 换刀机构与工件抓取搬运

工况：机器人高速搬运上料、多工位刀库回转。 解决痛点：顶面无凸起结构，夹爪执行器可以任意角度抓取工件，不会和轨道零部件发生干涉。

模块化选型与定制化工程

针对非标项目需求，提供完整OEM&ODM工程技术支持：

· 定制回路形式：定制椭圆回路总长、非标矩形长宽比例、定制直轨段长度。

· 定制滑座节距：自定义固定滑座间距，适配特殊工位距离要求。

· 防护表面处理：化学镀镍、铝框架阳极氧化、全套不锈钢五金件，适配高湿度、强化学腐蚀工况。

· 交钥匙驱动成套方案：整套集成供货，含伺服电机、行星减速机、接近传感器、预接线接线盒。

常见问题与技术服务优势

常见问题

Q1：25-351规格与44-612规格主要区别是什么？ A：25-351规格导轨宽度25 mm，适合紧凑型轻载高速工况，滑座最小节距110 mm；44-612规格导轨宽度44 mm，适配重型工装、大倾覆力矩工况，滑座最小节距160 mm。

Q2：过载触发之后，脱扣机构如何复位？ A：清除轨道内卡滞障碍物之后，可以手动复位脱扣机构；也可配置工位复位凸轮块实现自动复位，无需更换同步带或者链条。

Q3：设备到货之后是否可以直接安装使用？ A：可以。整机为即装成套套件，预装于MCS兼容支撑梁；驱动皮带/链条预张紧、轨道接缝预对位、滑座滚轮预紧全部在工厂调试完毕。

为什么选择我司驱动轨道系统？

交钥匙工程支持：完整3D CAD建模、动载荷计算、节拍分析，面向工业自动化领域提供工程项目技术支持。

严苛品质管控：出厂100%校验轨道接缝运行平顺度、脱扣机构脱开力、定位精度。

物流与技术支持：出口级木箱防护包装，非标快速打样，远程工程技术指导。联系技术销售团队 如需沟通布局参数、索取3D/STEP图纸、获取正式技术报价： 微信 / 电话：15016006490
