矩形驱动轨道系统

产品概述

现代自动化生产，对快速分度循环、高结构刚性、极致空间利用率提出严苛要求。我司新一代矩形驱动轨道系统提供完整运动控制解决方案，整合连续直线导轨、90°转角圆弧模块、大承载滚轮滑座与直驱机构，组成一体化闭环运动平台。

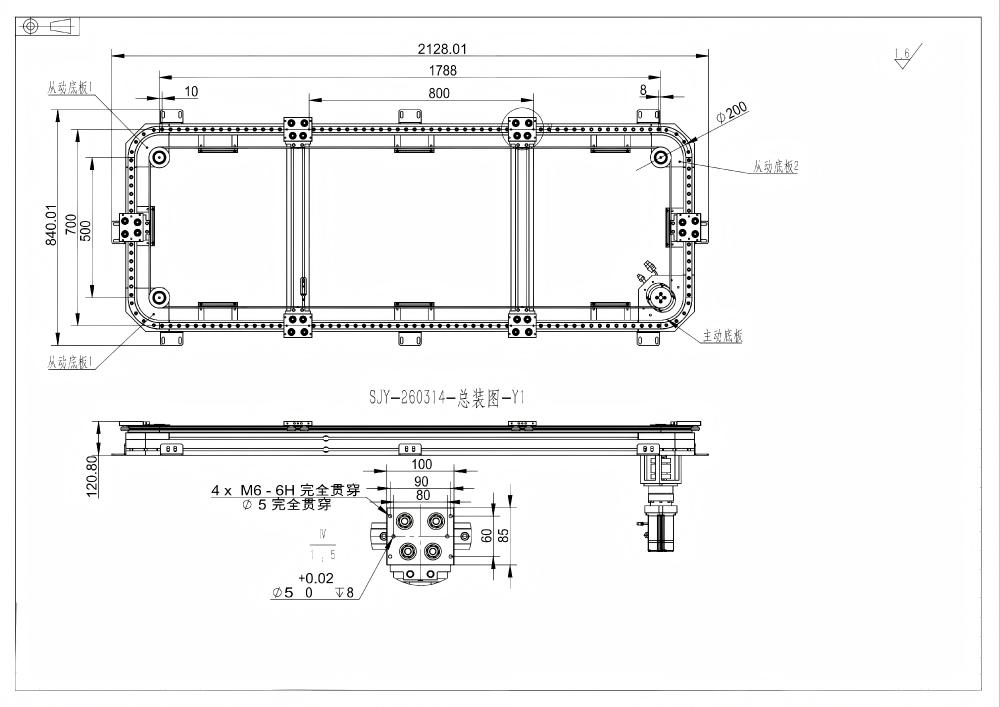

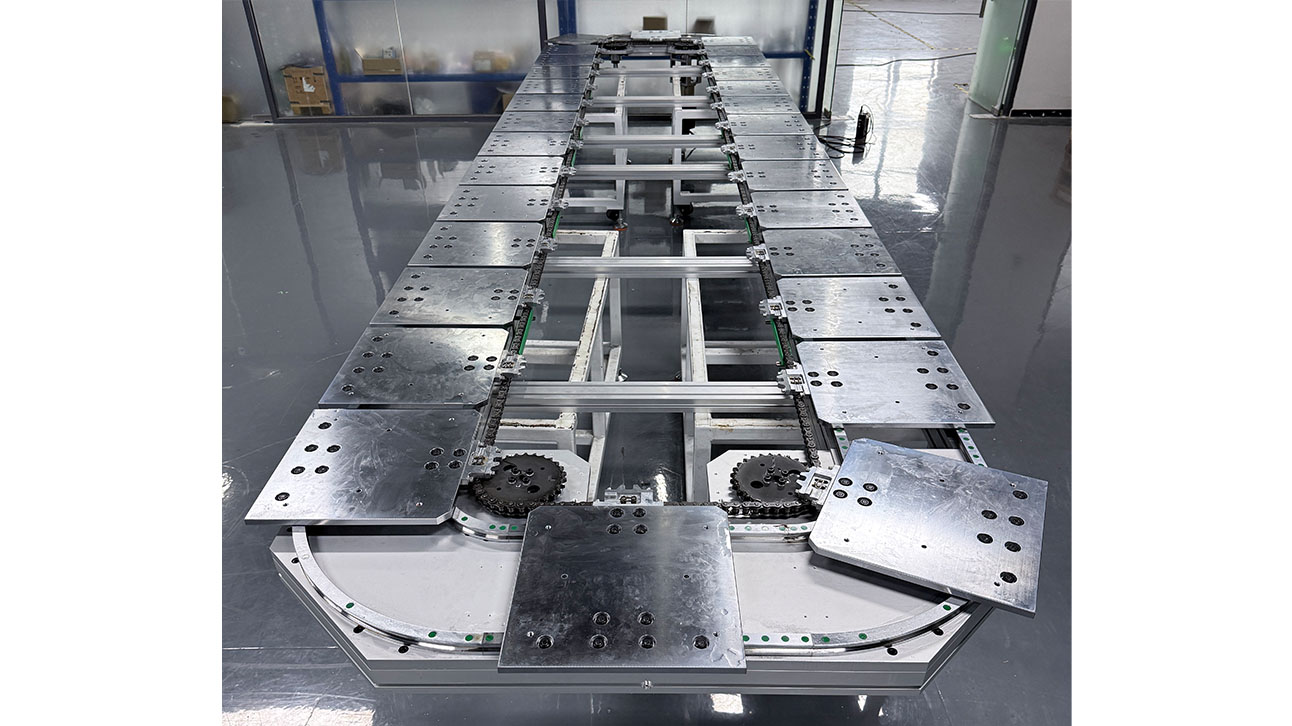

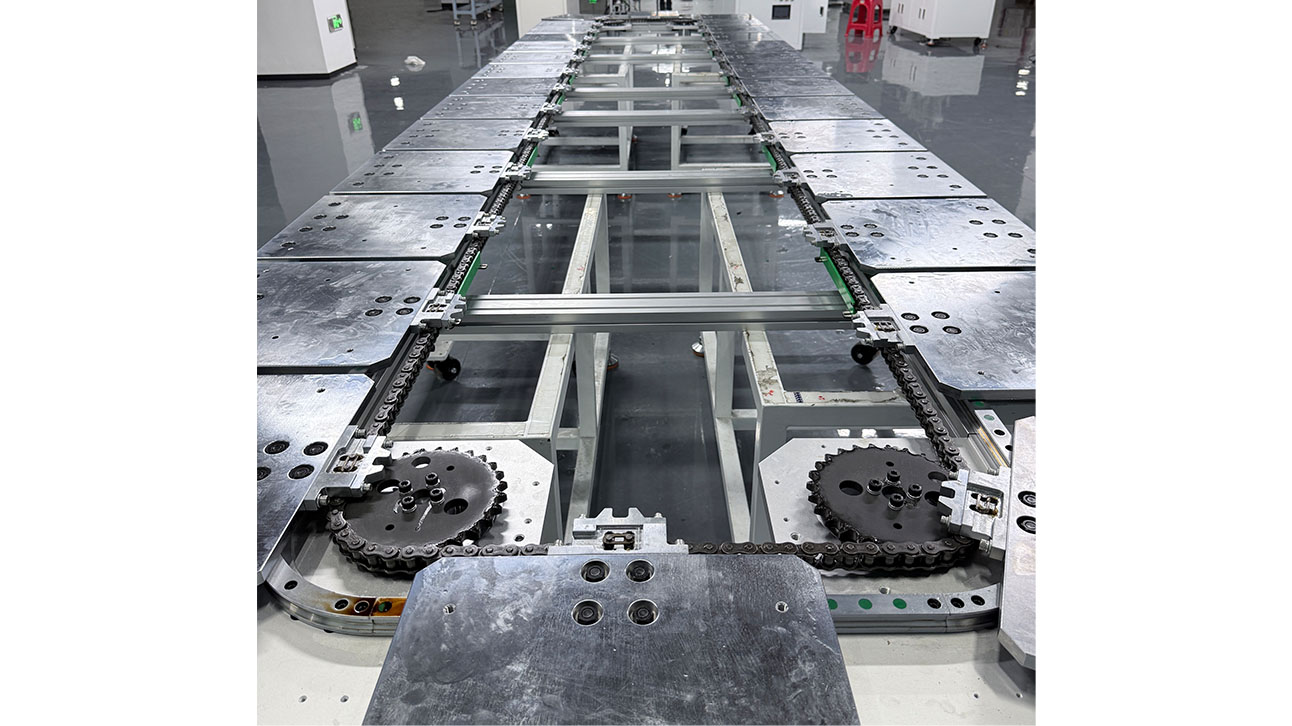

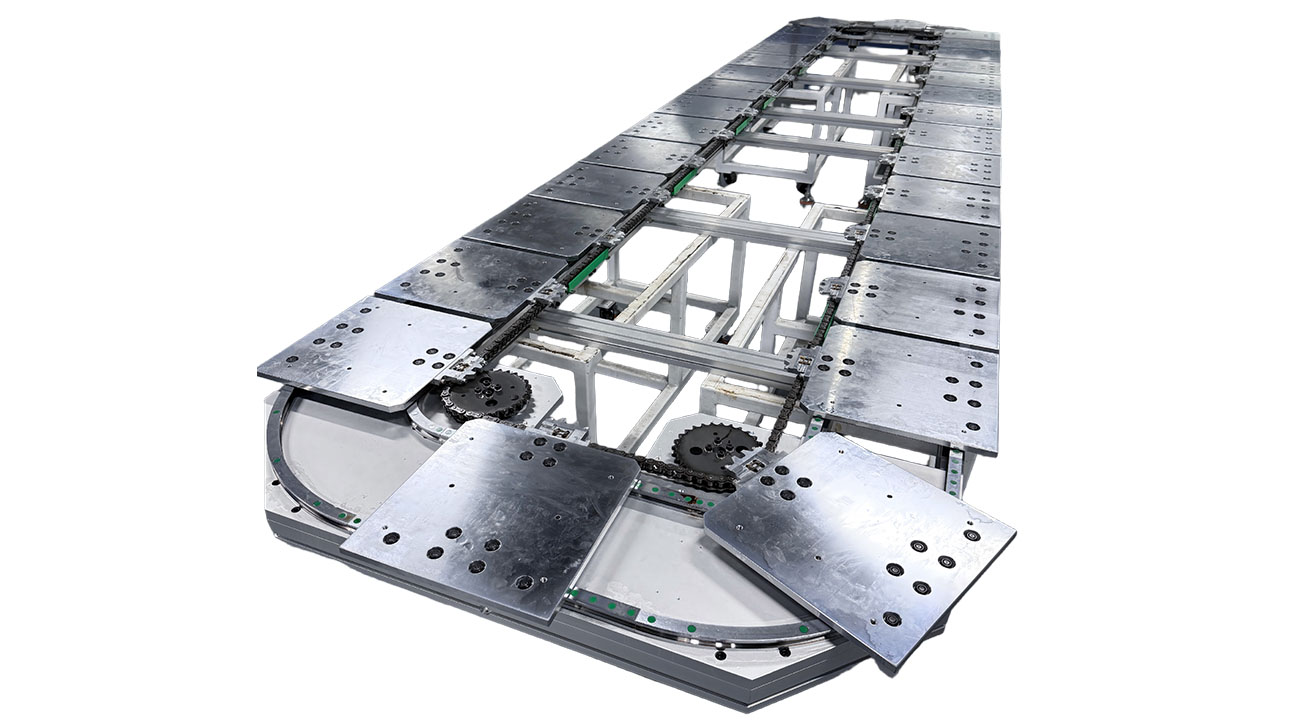

整机出厂完成全部校准与预装配，该款矩形循环输送线支持卧式、立式两种安装形式。单套紧凑轨道框架可充分利用上下侧（或前后侧）轨道行程，帮助设备厂商大幅缩减整机占地面积；可沿连续轨道布置多组加工执行头，取消滑座空程回退动作，最大化单位面积产出效率。

核心技术参数

模块化及定制款矩形驱动轨道系统详细技术规格如下：

技术优势与结构特点

双姿态灵活安装：卧式安装，方便顶部取放工件，适配多工位装配；立式安装充分利用垂直空间，设备水平占地可缩减一半。

即装即用预装配整机：工厂完成全部集成调试，免去现场复杂的直弯轨接缝对位工作，现场集成调试时间最高可减少70%。

结构紧凑，工位密度高：矩形轨道结构无需大半径回转回传回路，设备机身宽度更窄，同时最大化有效直轨使用长度。

150kg负载下保持高速运行：经过优化设计的滑座本体搭配高刚性V型导向滚轮，可承载重型工件工装，运行速度可达3.0 m/s。

无形变滑座锁止系统：常规驱动将滑座输送至±0.05 mm范围内后，内置滑座锁止机构动作，对滑座实施机械刚性锁紧；加工过程可抵抗较大切削、压合、点胶作用力。

工业应用场景

矩形驱动轨道系统，解决高精度工业领域设备空间受限、动态负载不足、运行速度瓶颈等痛点：

1. 高速自动化工站

工况：狭小设备舱内部密集布置视觉检测、锁螺丝、激光打标、点胶工艺工位。 解决痛点：单条循环轨道可承载1030个工艺工位；省去搬运机器人与搬运上料缓存机构，显著提升工站工位密度。

2. 电子与锂电池制造（新能源汽车、手机产线）

工况：搭载重型电池包模组工装、高精度手机机壳工装，完成高速点胶、激光焊接、光学检测工序。 解决痛点：可轻松承载最高150kg重型工装，同时实现3m/s高速运行；工位滑座锁止机构将工装刚性夹紧，避免精细激光焊接、流体点胶作业产生微观振动。

3. 医疗器械与医药包装

工况：洁净车间灌装、注射器装配、泡罩包装，要求运动连续平稳、洁净运行、定位精度优异。 解决痛点：轨道转角过渡段加减速曲线平滑，防止敞口药瓶液体晃洒；耐腐蚀表面镀层，满足严苛冲洗消杀使用要求。

4. 高精度分度输送工位

工况：多工位装配工艺，工位停留期间需要实现无间隙机械锁紧。 解决痛点：替代体积庞大笨重的机械分割盘；采用柔性直线循环路径，支持更多工位，转动惯量更低，设备维护检修更加方便。

全维度定制化能力

针对非标矩形驱动轨道需求，我司提供完整工程设计与定制生产支持：

· 尺寸与轨道长度定制：可灵活调整直轨长度、定制非标转角半径，适配主机设备机架尺寸。

· 定制滑座工装板：定制铝制/钢制滑座顶板，预开孔，便于工装快速安装或客户传感器对接。

· 定制工位锁止单元：气动、液压、电动销钉锁止机构，适配高动态推力、大压合力工况。

· 极端工况配置：全套304/316不锈钢轨道、洁净级润滑脂、防护橡胶防尘折罩。

· 完整运动控制套件：配套伺服电机、行星减速机、同步带/齿条驱动、接近传感器、拖链系统成套供货。

常见问题与技术服务优势

常见问题

Q1：预装配整机与散件模块化组装相比，核心设计优势是什么？ A：预装配整机出厂已完成对位、皮带预张紧与整机测试。杜绝轨道接缝错位问题，避免安装不当造成滚轮轴承异常磨损，大幅节省设备装配阶段的工程工时。

Q2：滑座锁止系统如何实现±0.05 mm工位精度？ A：滑座运行抵达工位后，工位侧气动驱动单元推动淬火楔形定位销，插入滑座本体带精密衬套的定位孔。彻底消除同步带传动弹性回差，将滑座刚性压紧在淬火限位挡块上。

为什么选择我司驱动轨道系统？

全套工程咨询服务：完整3D CAD模型、动力学受力分析、面向工业自动化领域提供工程项目的选型测算。

严苛品质管控：每一套设备包装出厂前，100%完成轨道接缝平顺度检测、硬度检测、高速动态跑合测试。

发货与技术支持：出口级木箱防护包装，可通过远程线上渠道直接对接工程技术支持。
