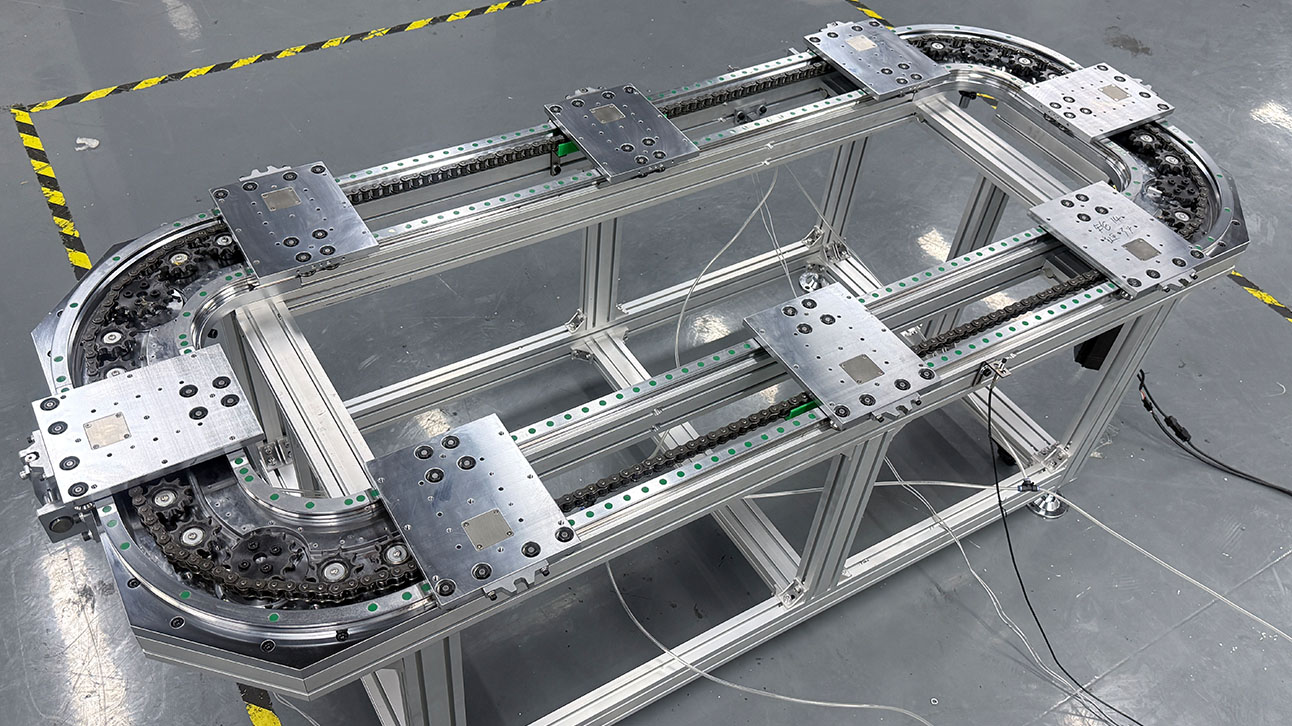

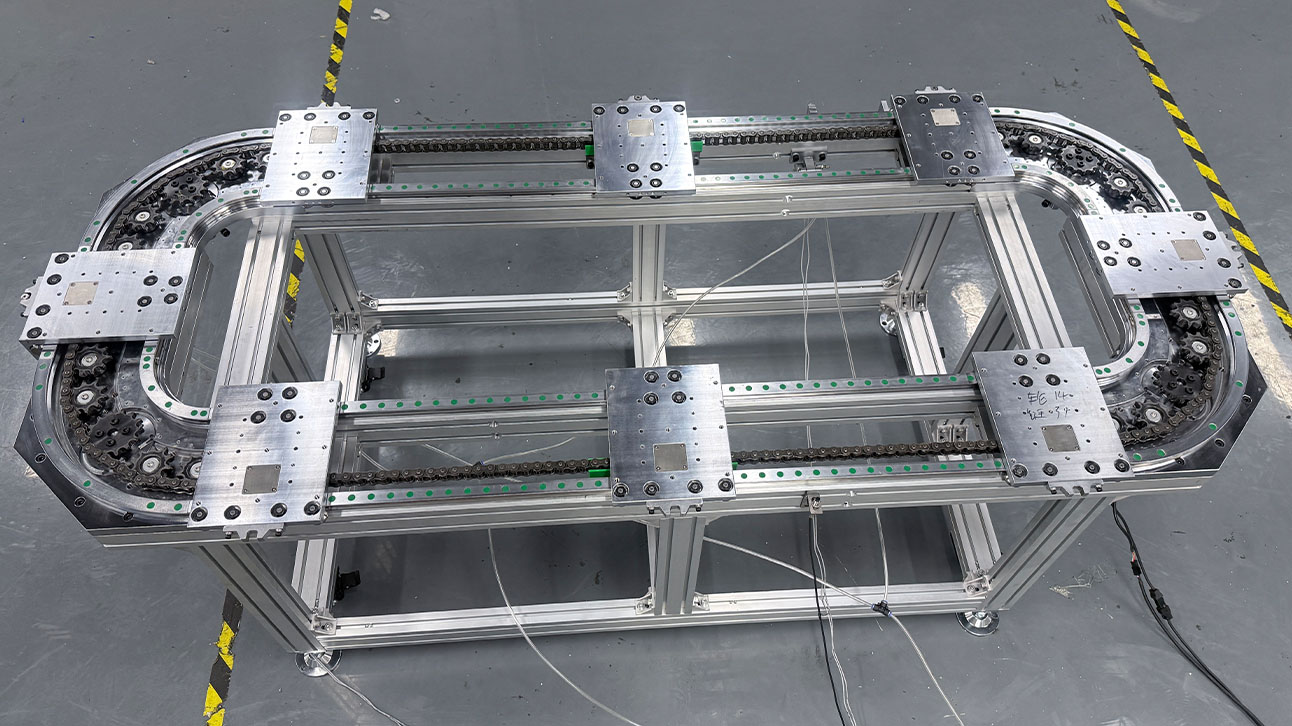

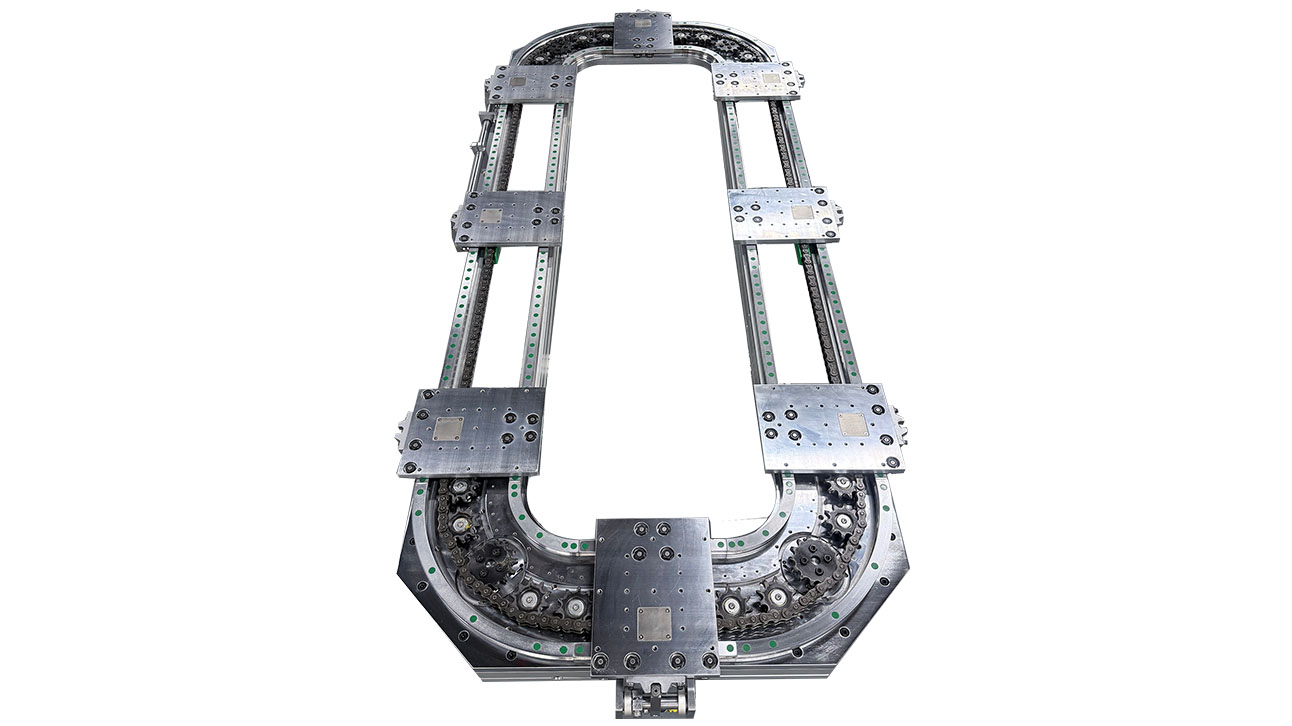

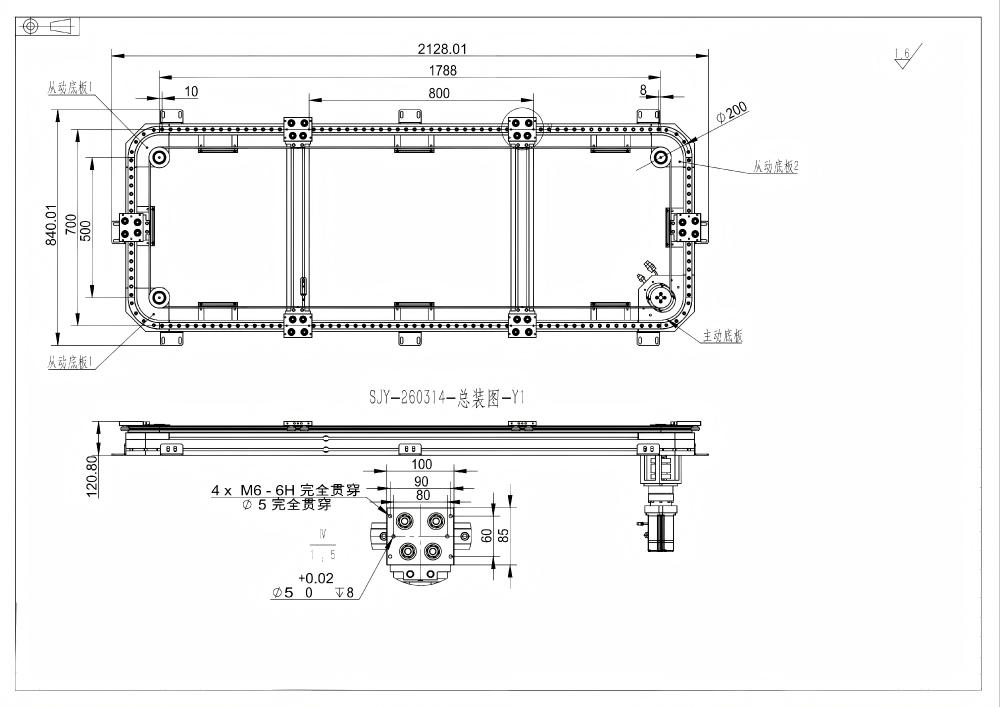

矩形循环输送线

产品概述

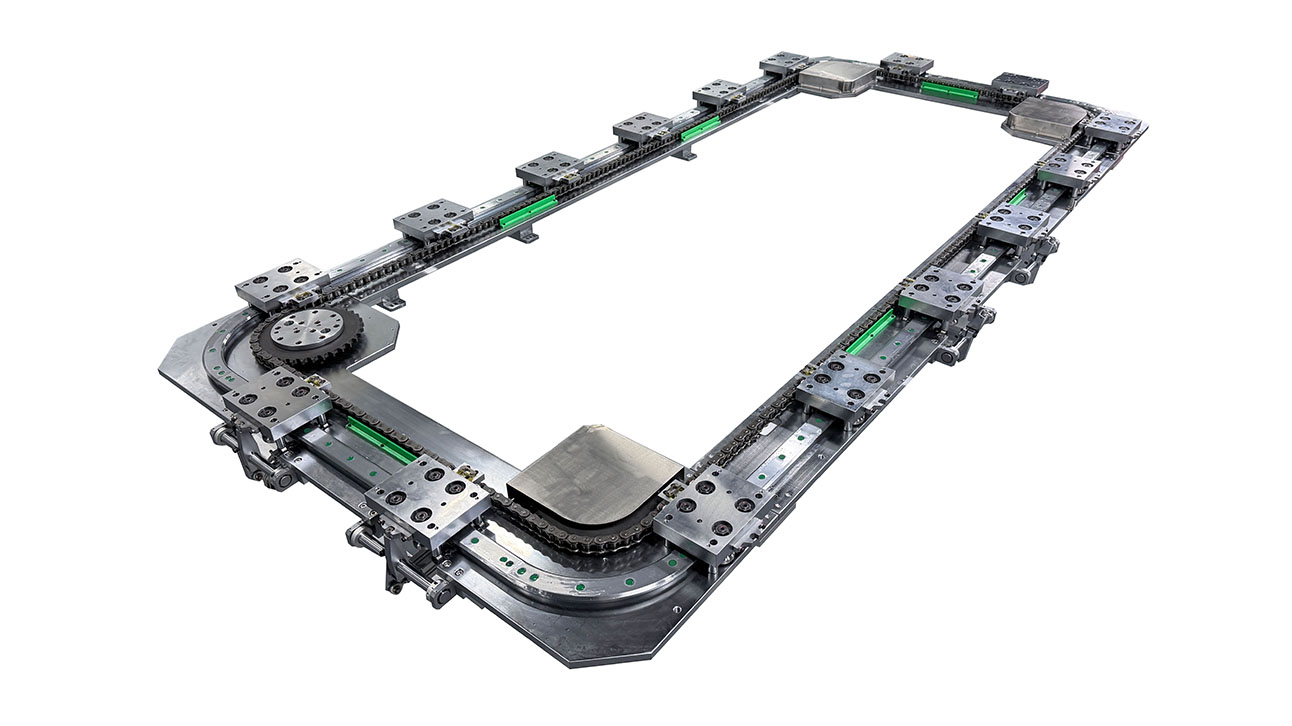

我司矩形驱动轨道系统，是闭环直线运动与连续分度自动化的新一代产品。整套设备为完整预装配模组，集成高刚性直线导轨、精密弯轨段、高负载滑座组件以及一体化驱动机构，采用模块化设计，实现即装即用。

支持卧式与立式两种安装方式，矩形轨道布局能够在有限空间内最大化工位排布密度。可替代体积庞大的回转分割器或多轴搬运机器人，节省安装空间，实现多工艺工位连续同步运转，大幅缩短生产节拍，优化现代自动化工站。

核心技术参数

为方便应用工程师、系统集成商评估负载、速度以及安装尺寸适配性，以下为标准款及定制款矩形驱动轨道系统详细规格：

主要性能及技术特点

灵活卧式、立式安装：卧式安装适配传统直线流水线；立式安装充分利用厂房垂直空间，显著缩短设备水平方向长度。

预装配整机，使用便捷：交付整机已经完成对位与测试，大幅缩短设备制造周期，降低现场安装成本，避免调试延期。

结构紧凑，空间利用率高：矩形轨道上下侧（或前后侧）轨道均可布置工艺工位，提升单位面积产出效率。

兼顾大负载与高速运行：单个滑座可承载最高150kg工装夹具，同时实现最高3.0 m/s的运行线速度。

集成滑座锁止系统，定位精度高：除标准±0.05 mm运动重复精度外，关键工位配置滑座机械锁止机构，加工时对滑座进行刚性夹紧，实现百分毫米级刚性定位。

工业应用场景

矩形驱动轨道系统解决高端自动化领域的空间、负载、同步控制等痛点：

1. 高密度自动化工站

工况：设备机箱空间有限，需要在视觉检测、压合、点胶、测试工位之间高速分度流转。 解决痛点：单条闭环轨道最多可连接20个以上工艺工位；取消滑座回位机构与机器人转接工序，设备占地最多减少50%。

2. 电子与锂电池制造（手机、新能源电池产线）

工况：搭载重型电池模组工装、手机机壳工装，完成高速点胶、光学检测、引线键合等工序。 解决痛点：高速运行（3m/s）下可承载最高150kg工装，不损失工位精度；滑座锁止机构将工装牢固锁紧，避免微量振动影响微做点胶、激光焊接作业。

3. 医疗与制药包装

工况：洁净车间灌装、压盖、泡罩成型、装盒工序，要求重复定位精度高、加减速平稳，支持冲洗消杀。 解决痛点：圆弧直轨平滑过渡，高速分度循环中不会产生液体晃动；立式轨道方案可用于无菌包装隔离器内部料盘紧凑输送。

4. 精密分度高速输送模组

工况：多工位装配，需要精准的工位停留时间与无间隙定位。 解决痛点：直轨段实现快速连续分度，工位处执行刚性机械锁紧；无需复杂多轴分度盘，实现高产能生产。

完整定制化解决方案

针对特殊工况的矩形驱动轨道系统，我司提供全套工程设计与定制生产服务：

· 安装姿态与构型定制：可定制立式倒装、壁挂式、多层矩形轨道布局。

· 尺寸与滑座数量定制：定制直轨长度、圆弧半径、自定义间距多滑座系统。

· 高精度锁止升级方案：气动、液压、伺服驱动机械式滑座锁止单元，可按工装需求设定夹紧力。

· 重载结构改造：加强型底座，适配单工位大于150kg动态冲击负载。

· 洁净与防腐处理：镀镍导轨、不锈钢紧固件、洁净专用润滑脂、封闭式防尘护罩。

· 配套驱动控制成套方案：预装伺服电机、行星减速机、同步带/齿条驱动、绝对值编码器反馈系统。

常见问题与服务优势

常见问题

Q1：精密工位的滑座锁止系统如何工作？ A：同步带或者齿条将滑座输送至±0.05 mm工位范围内，内置气动或机械定位销与滑座淬火定位楔块咬合，消除同步带弹性形变，加工过程中将滑座刚性锁紧，定位可达±0.015 mm。

Q2：立式布局主要的空间优势是什么？ A：矩形轨道立式安装后，上层轨道完成工件加工，下层轨道实现工件回传；对比传统平铺输送线，设备水平占地面积直接减半。

Q3：设备是否可以到货直接安装使用？ A：可以。整套设备为预装配整机出厂，包含调校完毕的导轨接缝、预张紧的同步带/齿条，以及已经调好预紧的滑座滚轮轴承。

为什么选择我司驱动轨道系统？

交钥匙工程支持：完整3D CAD建模、载荷动态仿真，面向工业自动化领域提供工程项目技术咨询。

品质保障：出厂前100%完成精度校验、硬度检测、完整动载测试。

交付与技术支持：出口级防护包装，非标快速定制，直接对接工程技术支持。

联系技术销售团队 若需沟通项目参数、索取3D CAD图纸、获取正式工程报价，欢迎联系： 微信 / 电话：15016006490
