精密圆形导轨——源头工厂，高精度传动导向解决方案

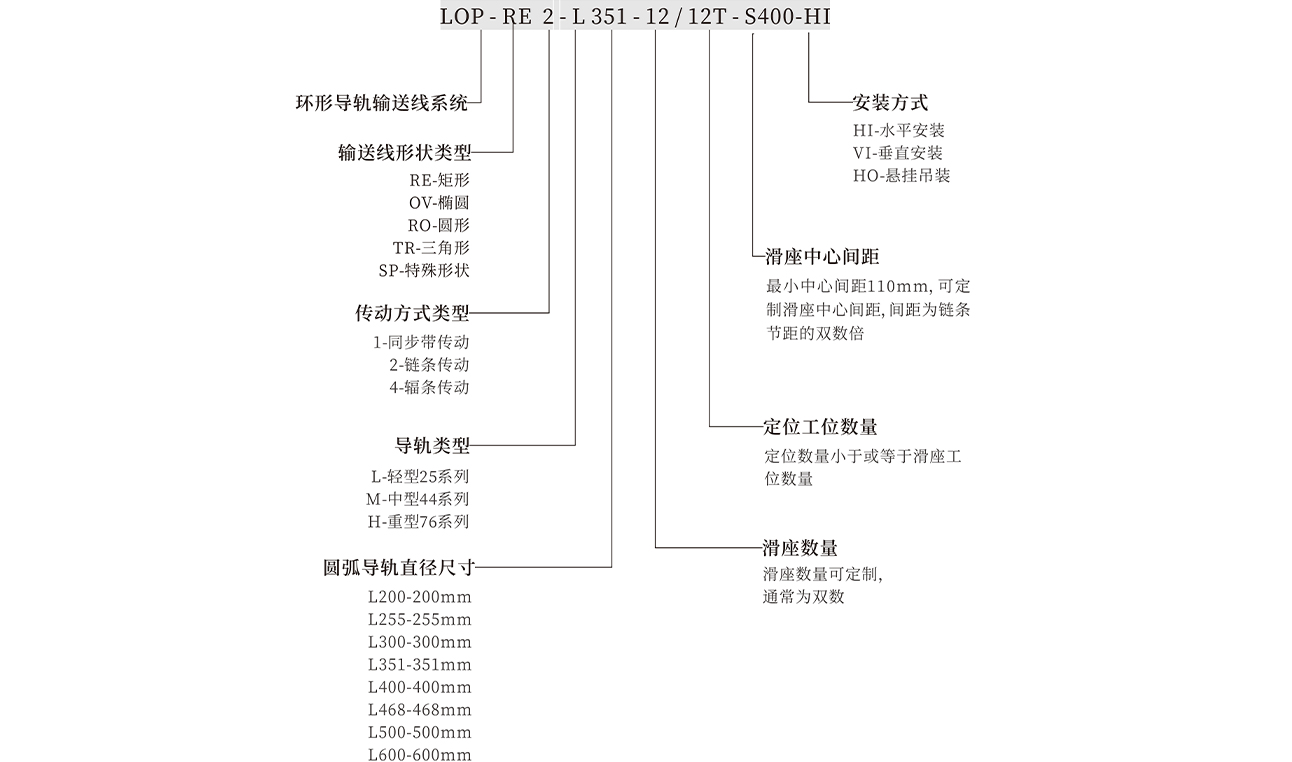

精密圆形导轨选型指南

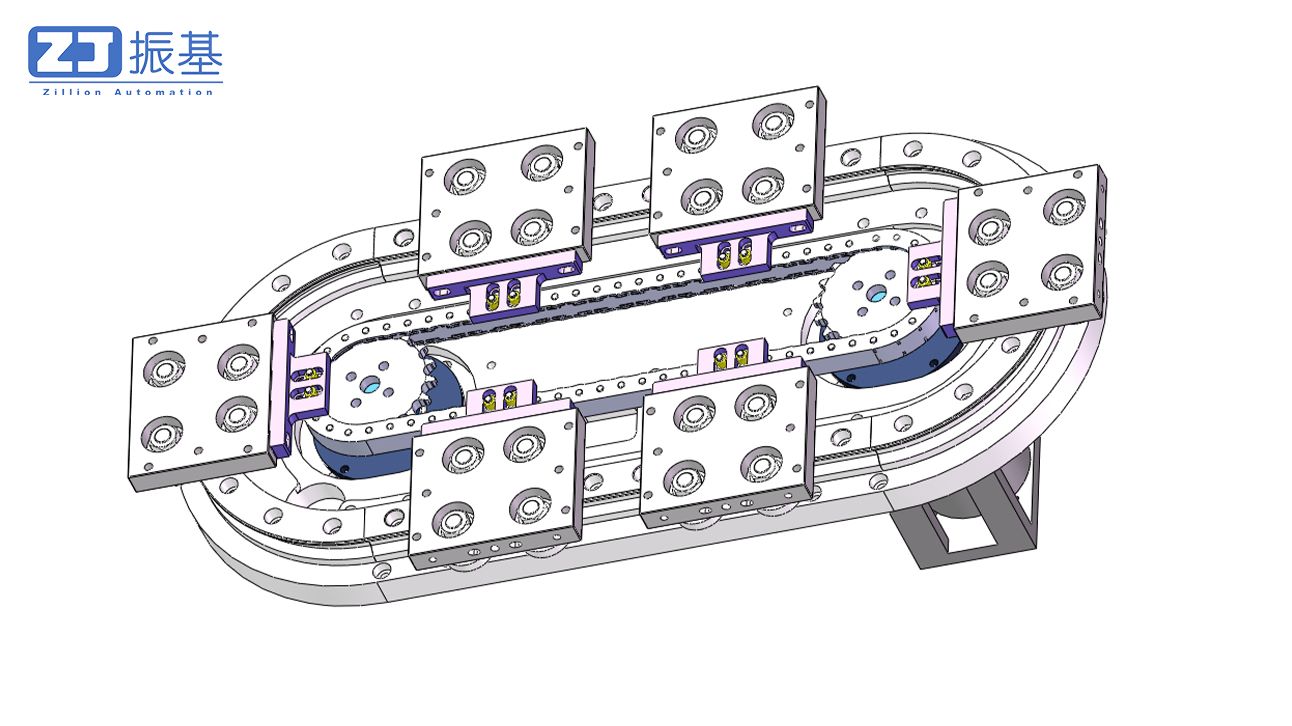

结构特点：

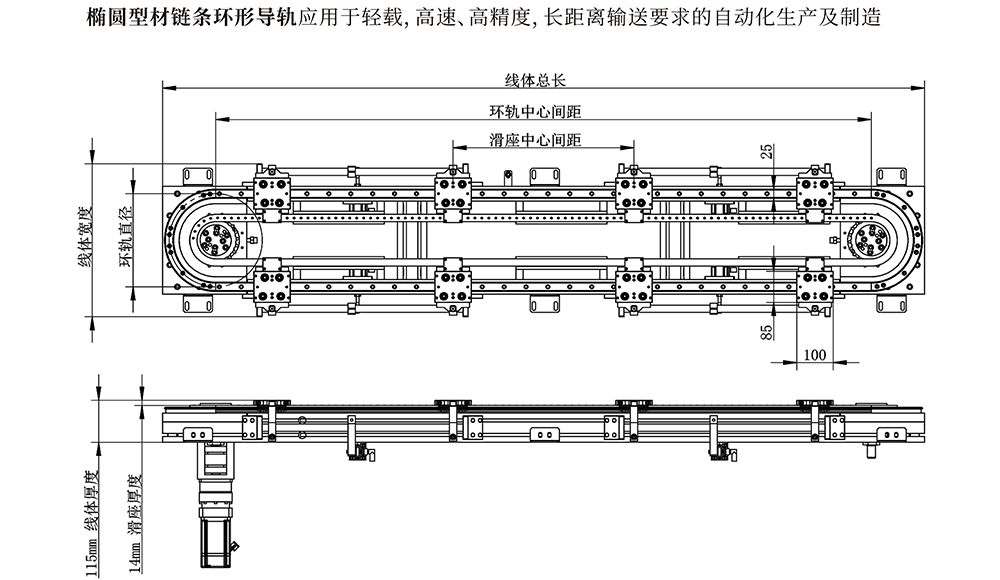

○ 椭圆形

○ 底板结构

○ 精密链条传动

○ 伺服驱动

应⽤特点：

○ ⻓距离输送，周⻓可达100米以上

○ 轻载输送,稳定性好，单个滑块最大负载25kg

○ 可间歇⼯位运⾏，多段速⾃由切换

○ 重复定位精度±0.05~±0.5mm可选定制

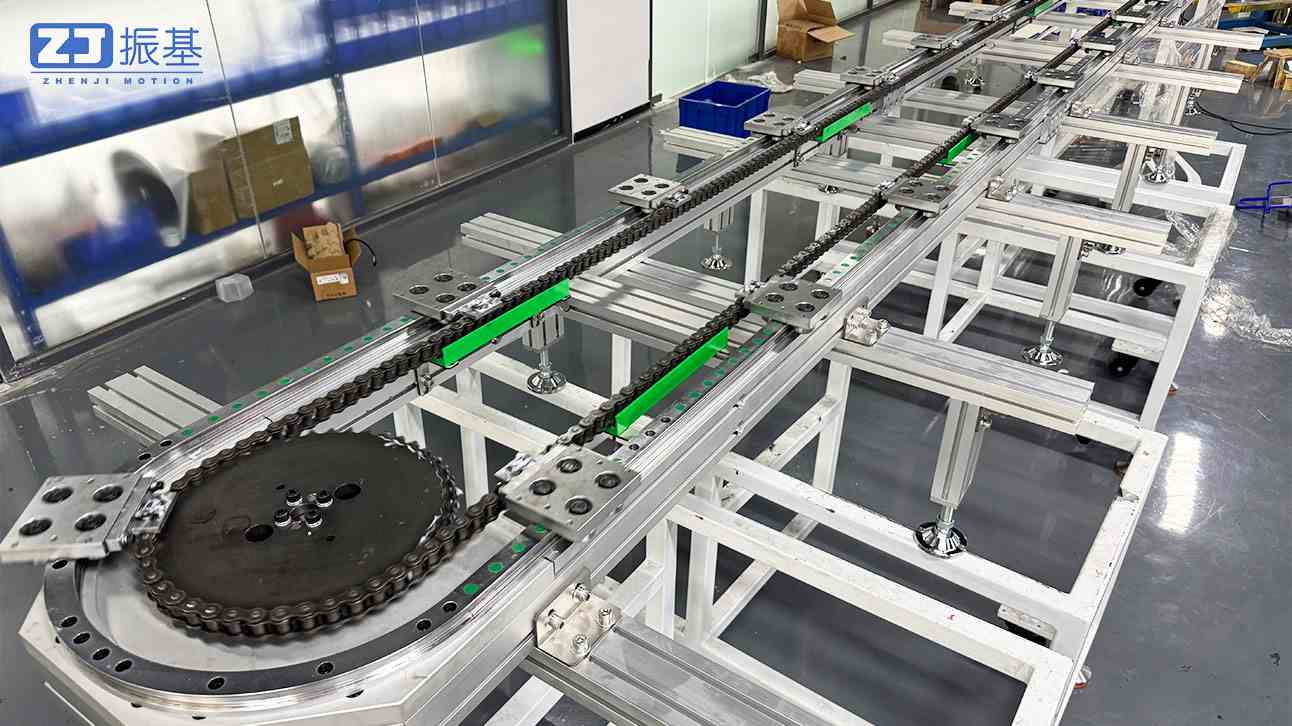

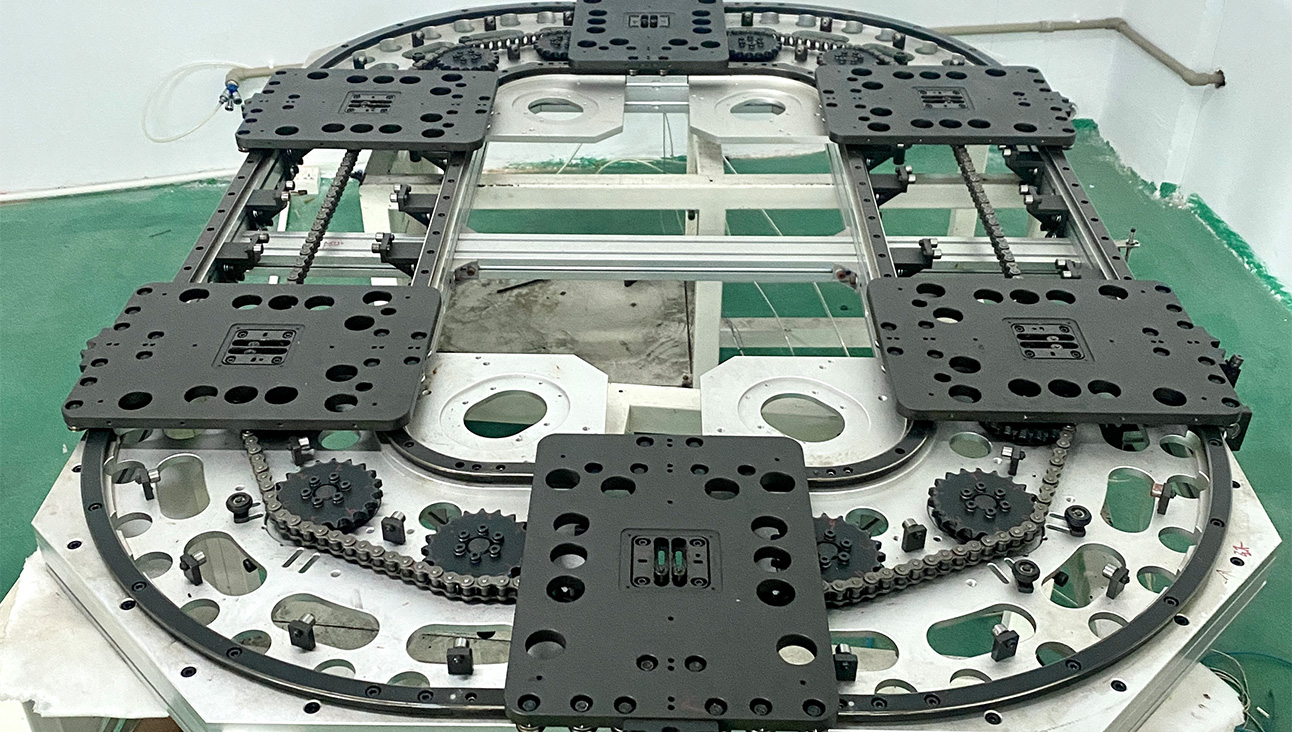

详细参数 链条环形导轨属于通用型环形导轨输送线，依靠链条啮合驱动滑座沿闭环导轨持续循环，相比同步带款，抗冲击、承载性能更强，适合长时间不间断连续量产。导轨截面可选 V 型 25mm、44mm、50mm、76mm，T 型 23mm、28mm；标准环轨直径 200~1560mm，更大轨迹尺寸可非标定制，支持椭圆、矩形等多种闭环轨迹布局。重复定位精度 ±0.05mm，普通定位精度 ±0.5~1.0mm，运行速度 0~3m/s，切步速度 1.0s，负载区间 0~150kg，可根据工件重量与产线节拍灵活调整参数，适配中等负载工况。模块化导轨设计，拆装、扩展工位便捷。

应用场景 新能源零部件装配、汽车配件压装检测、五金件多工序测试，适合频繁启停、连续量产、有一定冲击载荷的自动化产线。

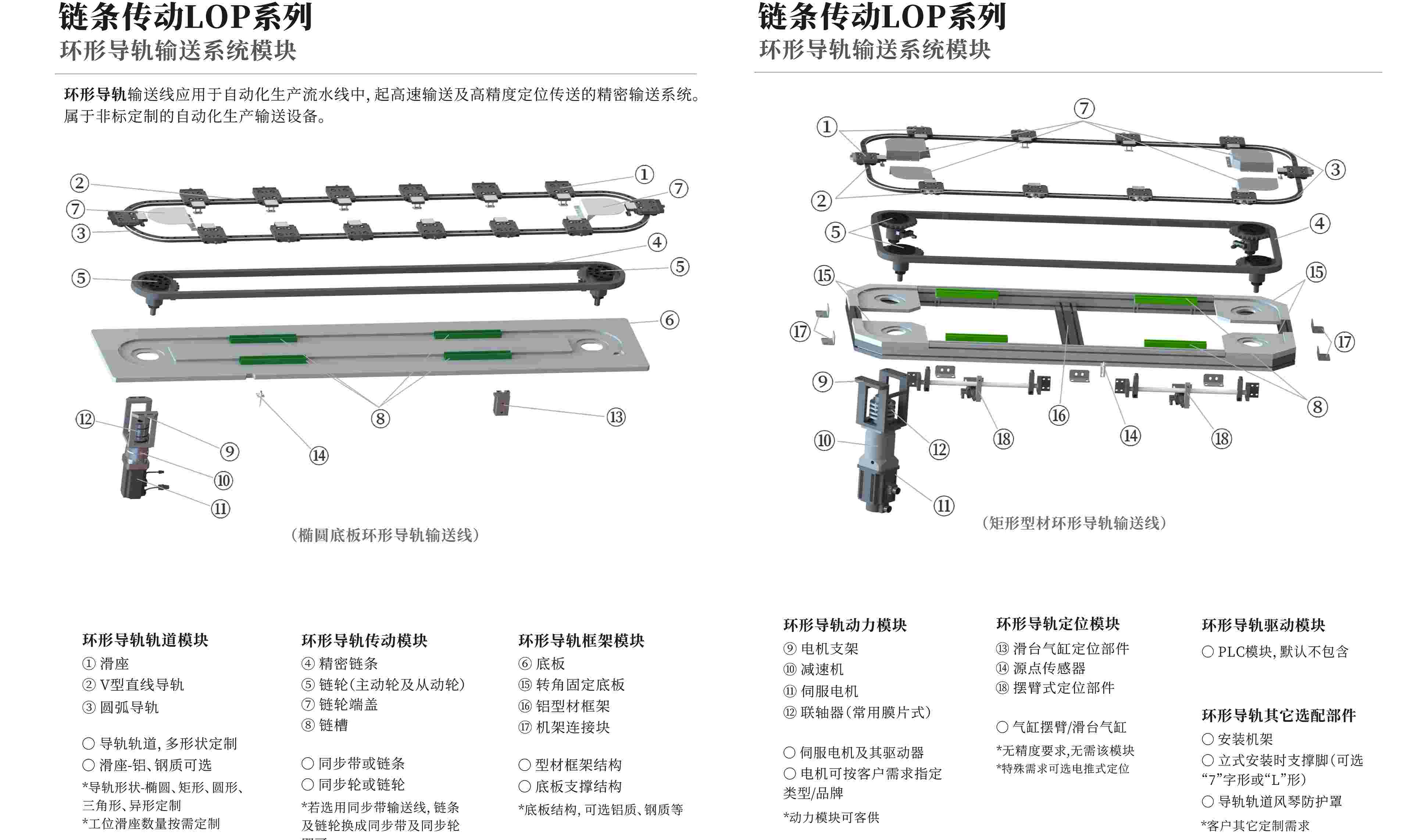

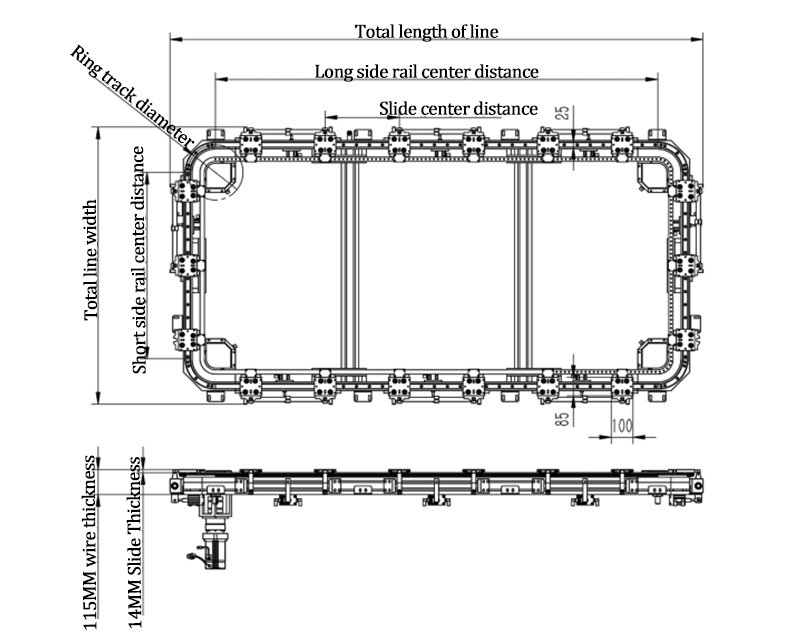

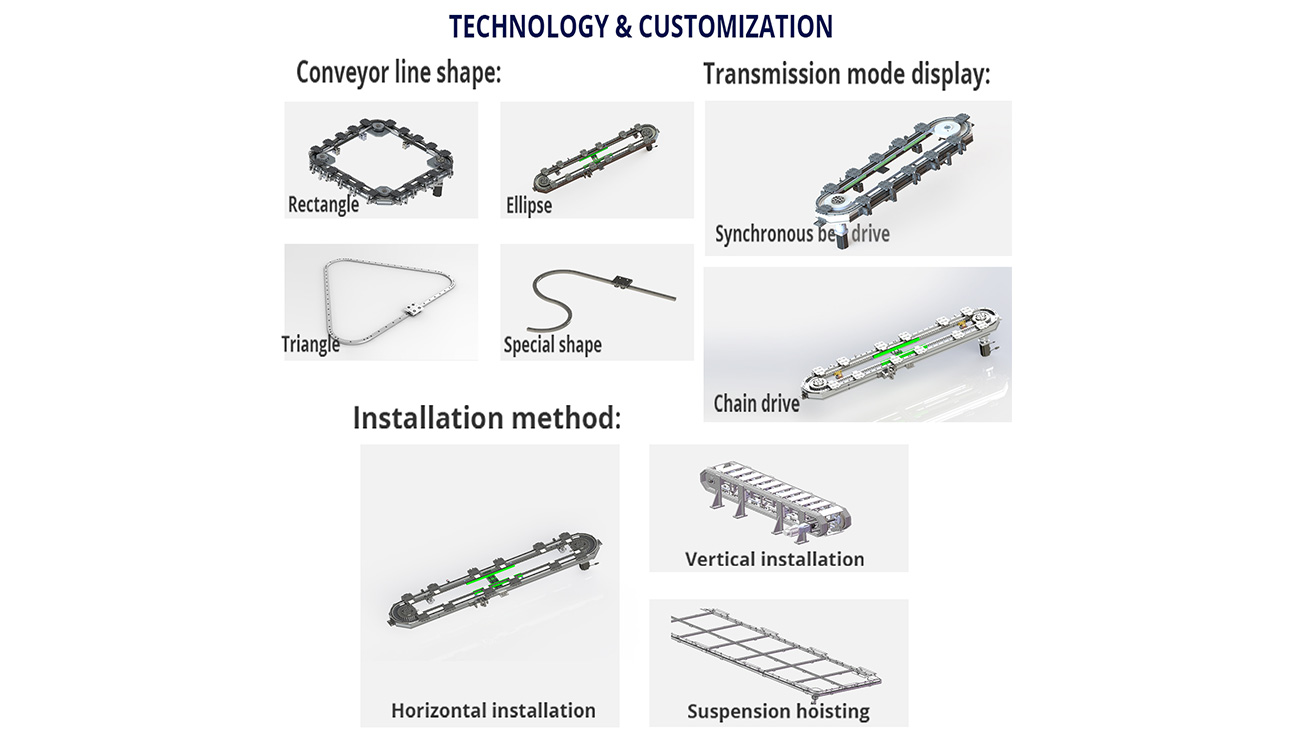

定制选项 轨迹形状、轨道周长、工位数量、滑座工装、自动润滑系统、防护钣金、驱动单元均可非标定制，支持导轨散件供货或者整套环形导轨输送线整线交付。

RFQ 问答 Q1：链条环形导轨长时间连续运行，链条容易拉长吗？ A1：选用工业高强度链条，配套张紧调节机构，定期维护保养可有效补偿微量伸长，保障长期运行稳定。 Q2：链条环形导轨可以更换轨迹布局吗？ A2：前期方案可选择椭圆、矩形等闭环轨迹；产线落地后改动轨迹需要重新设计导轨段，建议前期确认布局。

咨询：振基自动化科技，电话微信：15016006490
