驱动轨道系统与精密环形导轨-高速循环输送线

产品概述

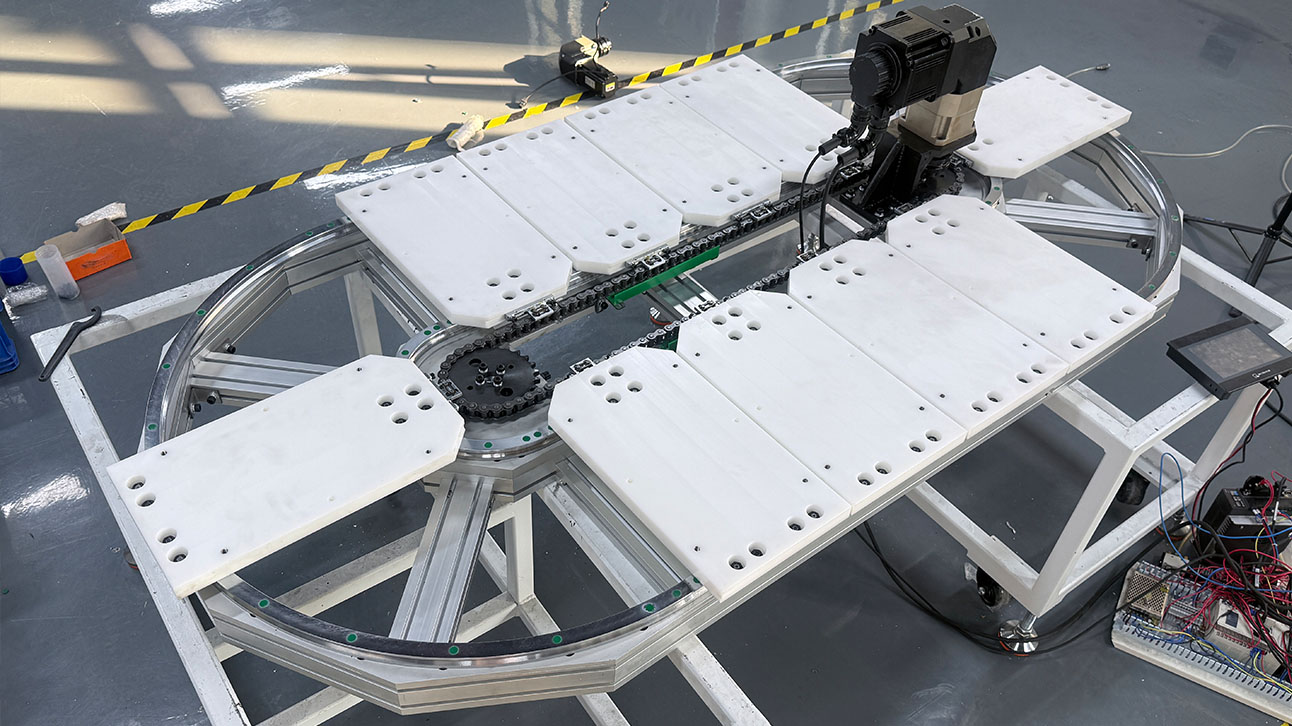

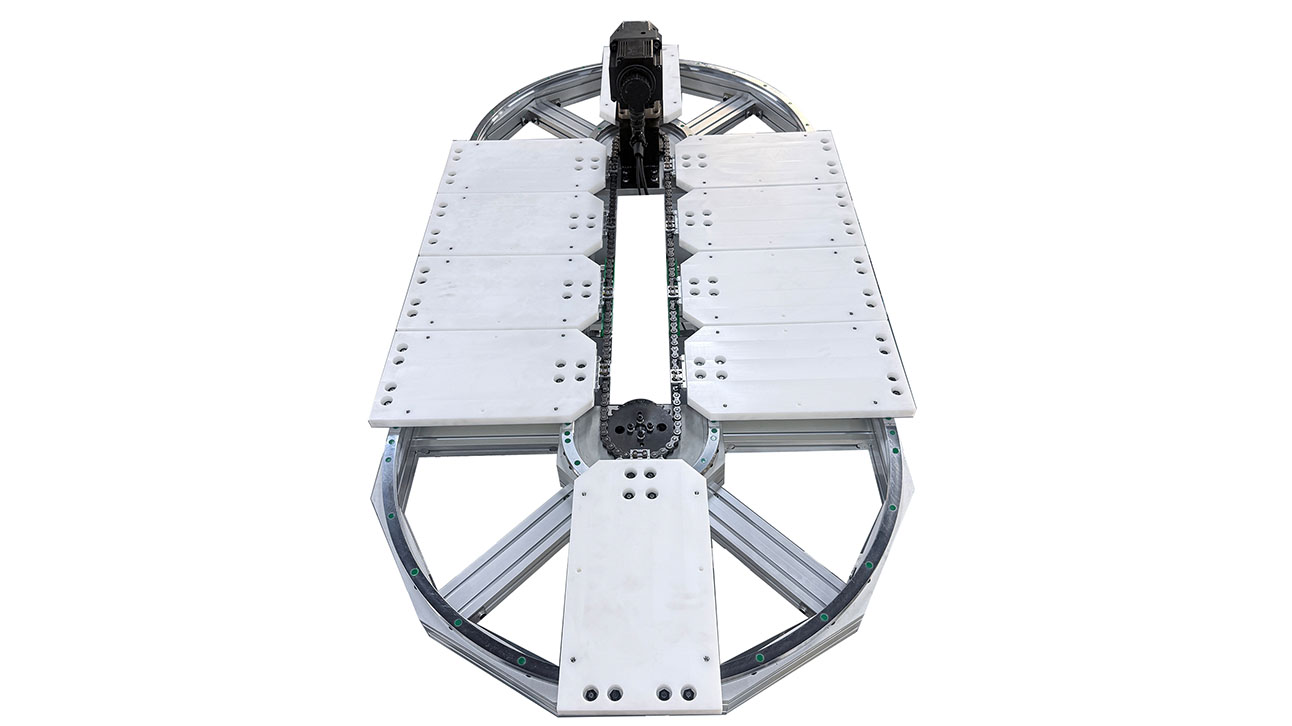

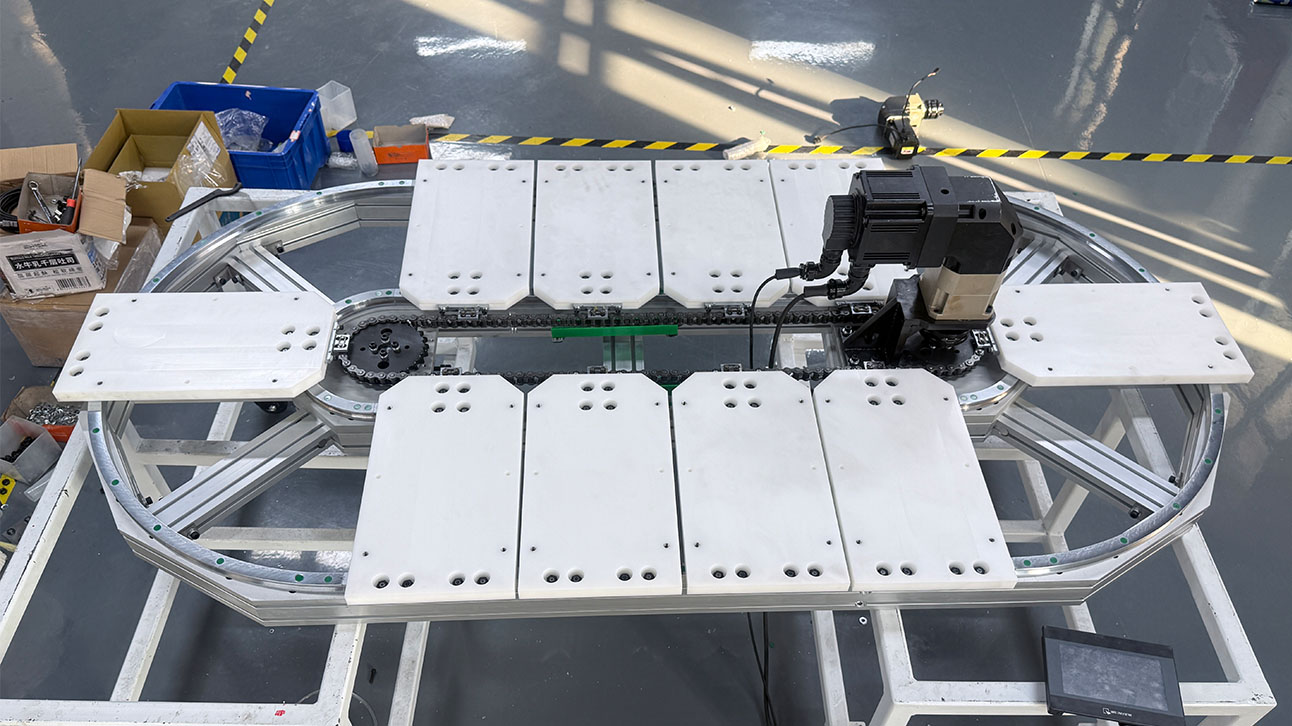

我司新一代驱动轨道系统集成环形导轨、弧形直线导轨及回转导轨组件，可为连续分度、重载输送场景提供高精度闭环运动控制。针对传统直线导轨布局受限的痛点，驱动轨道系统可无缝组合直轨段与弯轨段，让多个滑座沿矩形、椭圆及定制异形回路平稳运行。

 轨道采用淬火钢材，搭配高刚性滚轮滑座与驱动机构（同步带、分割器、齿轮齿条等），实现高速作业，缩短设备生产节拍，在严苛生产工况下有效缩减整机占地面积。

核心技术参数

为方便应用工程师及采购选型，以下为标准款及定制款驱动轨道系统关键技术规格：

主要性能特点

连续闭环分度：所有滑座始终在同一条连续轨道上运行，省去回位机构，消除转接等待损耗。

圆弧-直轨平滑过渡：导轨段拼接面精密磨削，滑座经过圆弧过渡位置无振动，降低冲击载荷。

预紧可调结构：搭配同心、偏心滚轮轴，无需整机拆解，即可微调系统间隙，调整整体刚性。

坚固耐用、抗粉尘污染：导轨淬火硬度HRC58-62，搭配密封式V型导向滚轮，可抵御粉尘及工业腐蚀性流体侵入。

工业应用场景

驱动轨道系统可解决多行业自动化产线布局难题与速度瓶颈，主要应用如下：

1. 自动化包装与贴标产线

工况：需要高速连续分度，多工位同步作业。

解决痛点：替代体积庞大的机械分割盘；矩形环形导轨回路可沿紧凑回路排布直线工位，产能最高提升40%。

2. 半导体与电子制造

工况：洁净车间使用，要求低产尘、高重复定位精度。

解决痛点：工件直接在单条轨道流转，依次完成装配、检测、测试，替代多机器人搬运上料工位。

3. 医疗与制药加工

工况：卫生等级要求高，支持冲洗消杀，运行低振动。

解决痛点：可选不锈钢轨道，配套耐腐蚀镀层，可耐受强腐蚀性清洗药剂；运动平稳，灌装工序不易发生液体泼洒。

4. 智能分拣物流系统

工况：24小时不间断运行，负载存在波动。

解决痛点：动载能力强、滚动阻力小，减少设备维护停机；规避传统链条输送机链条拉长失效问题。

5. CNC加工与机床辅助自动化

工况：环境存在切削油、金属切屑，承受较大冲击载荷。

解决痛点：淬火轨道耐磨损，长期运行保持直线度与定位精度。

6. 机器人回转运动模组

工况：机械臂、龙门模组需要大扭矩360°回转导向。

解决痛点：模块化弧形直线导轨组件，可替代大直径回转支承，性价比更高。

定制化解决方案

可为客户提供完整OEM/ODM工程技术支持，开发非标驱动轨道系统：

轨道几何定制：椭圆、矩形、整圆环、多轴S曲线布局，匹配客户设备安装空间。

行程与圆弧尺寸定制：定制轨道段长度、特殊弯曲半径。

重载/高精度版本：运行面精密磨削，加强滑座本体，可实现数吨级重载。

特殊材质：304/316全不锈钢轨道，适用于食品、化工、冲洗工况。

防护镀层：化学镀镍、黑色铬酸盐转化膜、抗腐蚀化学转化处理。

安装孔位定制：自定义孔距、定位销孔，可在轨道边缘直接加工集成驱动齿（齿条）。

配套附件：同步带、分度机构、伺服电机安装法兰、自动润滑器、定制滑座。

常见问题与服务优势

常见问题

Q1：弧形驱动轨道系统如何驱动滑座运动？

A：驱动轨道系统一般采用同步带、齿轮齿条、直线电机，或是机械分度连杆机构，直接连接滑座组件实现驱动。

Q2：后期是否可以增加直轨段，延长整套驱动轨道系统？

A：可以。产品采用模块化设计，轨道拼接面精密磨削，直接加装直轨段即可延长总轨道长度，原有弧形导轨无需更换。

Q3：弧形导轨段如何调节间隙？

A：滑座配有同心+偏心滚轮轴，转动偏心滚轮轴，即可快速完成直轨、弯轨区域的预紧调节。

为什么选择我司驱动轨道系统？

工程技术支持：工程项目可提供全套3D CAD图纸协助、载荷计算、布局方案规划。

严格品控：100%导轨表面硬度检测、轨道轮廓检测，出货前完成动态运行测试。

快速定制生产：非标轨道尺寸、孔位、驱动方案，可快速打样。
