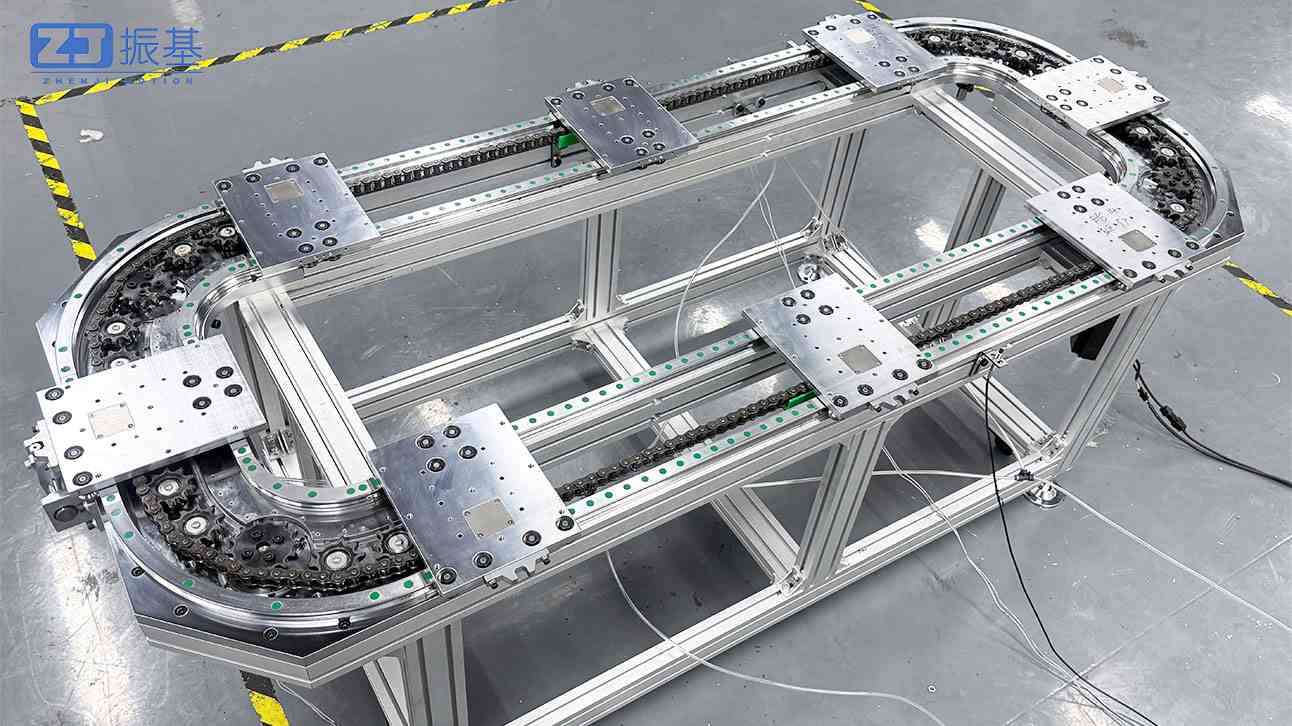

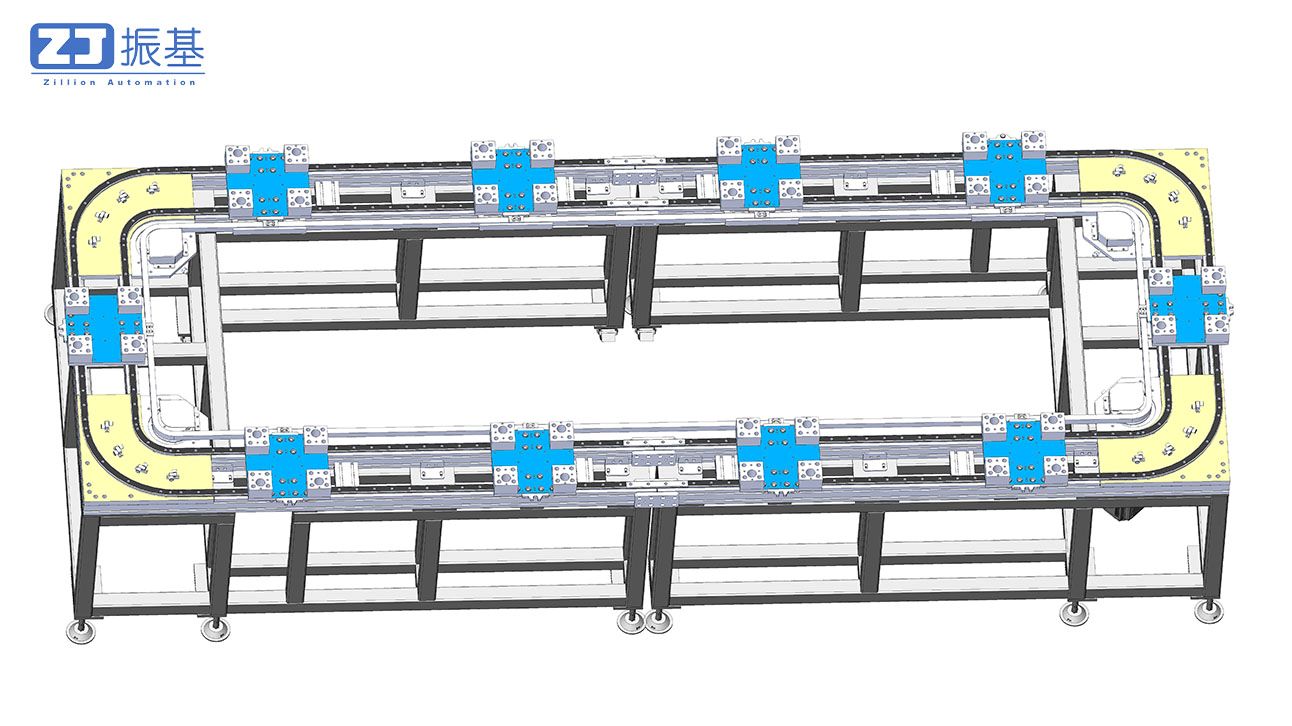

150 1600 6490矩形双轨环形导轨循环线，采用双轨并行结构，运行平稳，承载能力强。适用于自动化装配、检测、包装等循环流水作业，支持多工位同步加工。结构紧凑，定位精准，提升生产效率。
立即咨询
请留下您的邮箱地址，我们的专业人员会尽快与您联系！
产品详情
3m/s/定制
铝 / 钢 / 定制
二次定位：±0.05mm / ±0.1mm / 定制
链条传动 / 同步带传动
| 应⽤特点： |
| ○ 中短距离输送，周⻓可达50米左右 |
| ○ 中、高负载输送，单个滑块额定负载50kg |
| ○ 可间歇⼯位运⾏，多段速⾃由切换 |
| ○ 重复定位精度±0.1mm可选定制 |
| ○ 双轨间宽度，最大可达500mm |
| 结构特点： |
| ○ 形状- 矩形 |
| ○ 底板结构 |
| ○ 精密链条传动 |
| ○ V型环形轨道 |
| ○ 链条位于内侧/中间 |
精密链条，可根据负重及速度不同，选用适配规格的型号
耐用性强，容易获得较高的初始定位精度
中重载双轨环形导轨输送线，为保证线体的稳定性，需要采用结构更为稳定的底板结构。
双轨环形导轨输送线方案及应用较为复杂，尺寸、负载、速度等参数仅作参考，具体方案的可行性，需要提供具体应用需求，由我司工程师综合评估，出适合的方案!

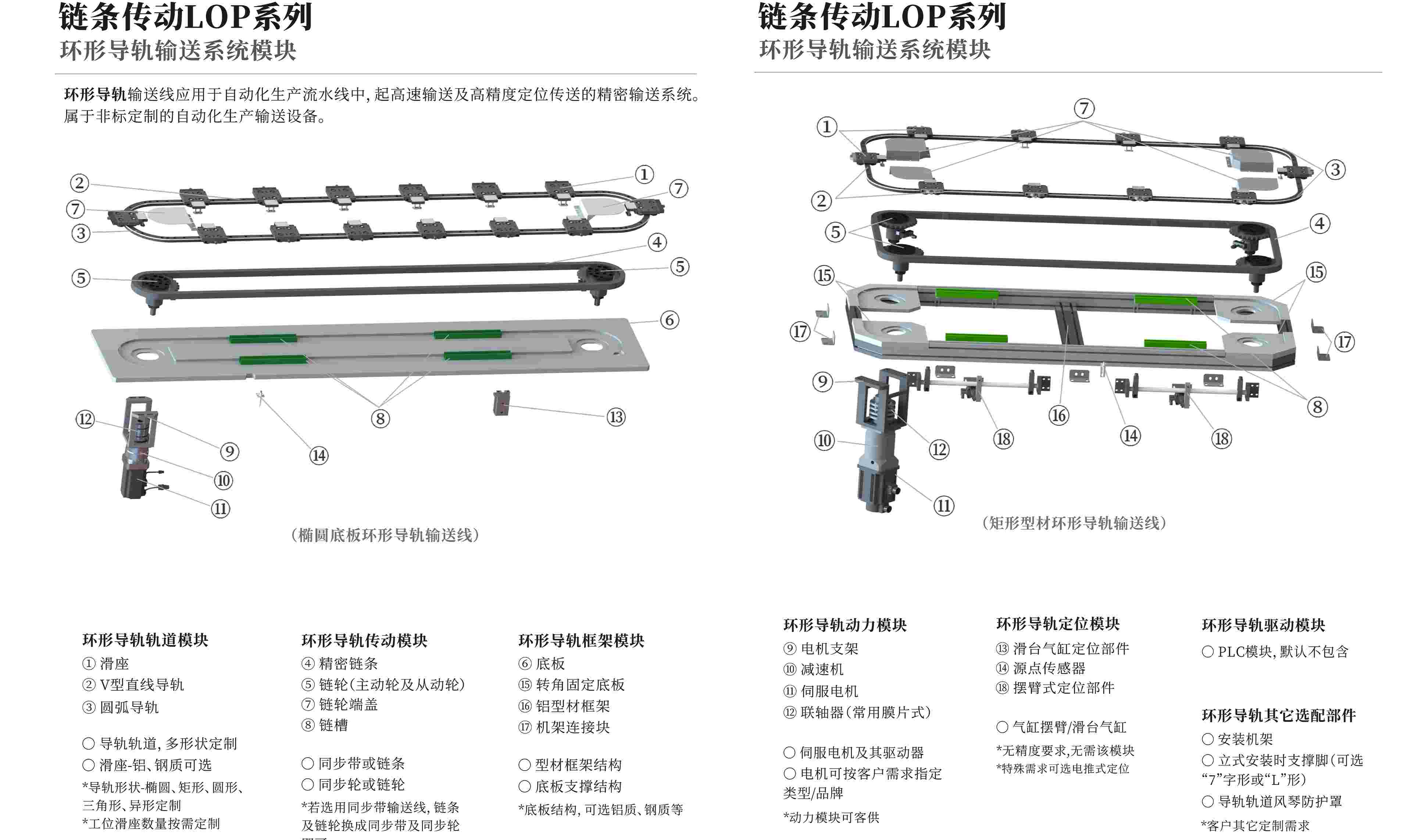

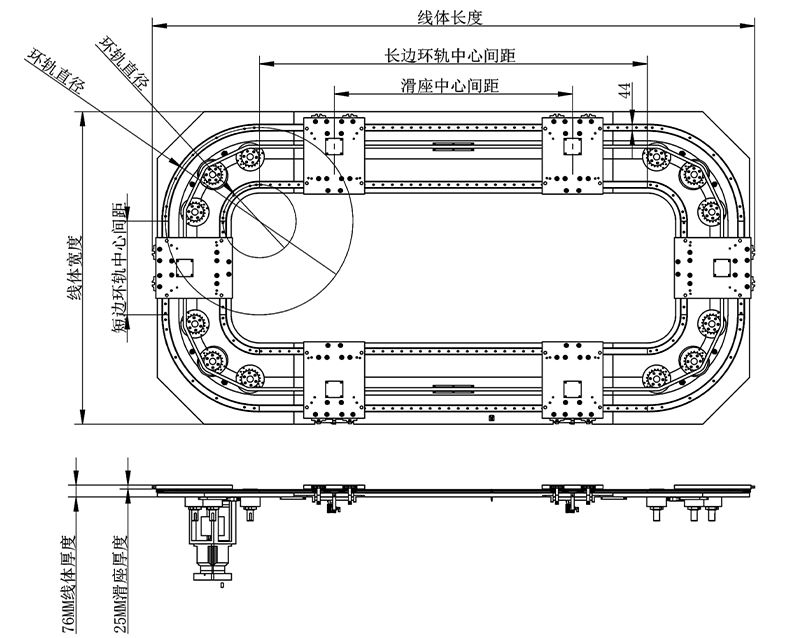

采用4 段 90° 精密圆弧导轨 + 4 段直线导轨刚性拼接，形成标准矩形闭环，XY 方向可自由延展
双导轨并行布局，V 型 / 矩形滚道精密研磨，表面硬度 HRC58–62，耐磨抗疲劳
单底板一体化铸造 / 焊接，整体刚性提升 3 倍，水平安装无需额外找平，适配各类厂房地面
高强度铝合金 + 淬硬钢滚轮，双轮组同步啮合双导轨，四向等负荷设计，抗倾覆、抗冲击
滑座间距200–500mm可调，标准化螺纹孔 + 定位槽，工装快换，换线时间≤25 分钟
单滑座最大负载500g， 适配重型工件输送
相关产品
相关常见问题解答
Q: 有哪些类型的环形导轨？
按形状可分为椭圆环形导轨、矩形环形导轨、异形环形导轨等；按传动方式可分为同步带环形导轨和链条环形导轨。
Q: 环形导轨的精度如何？
重复定位精度可达±0.05mm，具体精度取决于导轨的设计和制造工艺、所选元件的质量以及其他因素。
Q: 环形导轨能适应多严苛的生产环境？
可选IP65防护等级，支持-20℃至80℃的温度范围，在防尘潮湿环境下需要加装防尘罩。
Q: 是否支持定制和兼容性？
根据客户的具体需求，例如导轨形状、尺寸、承载能力、精度要求、传动方式等，我们为客户提供定制化的圆形导轨系统。
第三方兼容性：支持与ABB、KUKA机械臂以及基恩士、康耐视视觉系统无缝对接，并提供标准化的通信协议。
Q: 环形导轨输送线适用于哪些行业？
适用于汽车制造、电子行业、药品包装、日化产品、航空航天技术、新能源电池、科研监测等行业。
