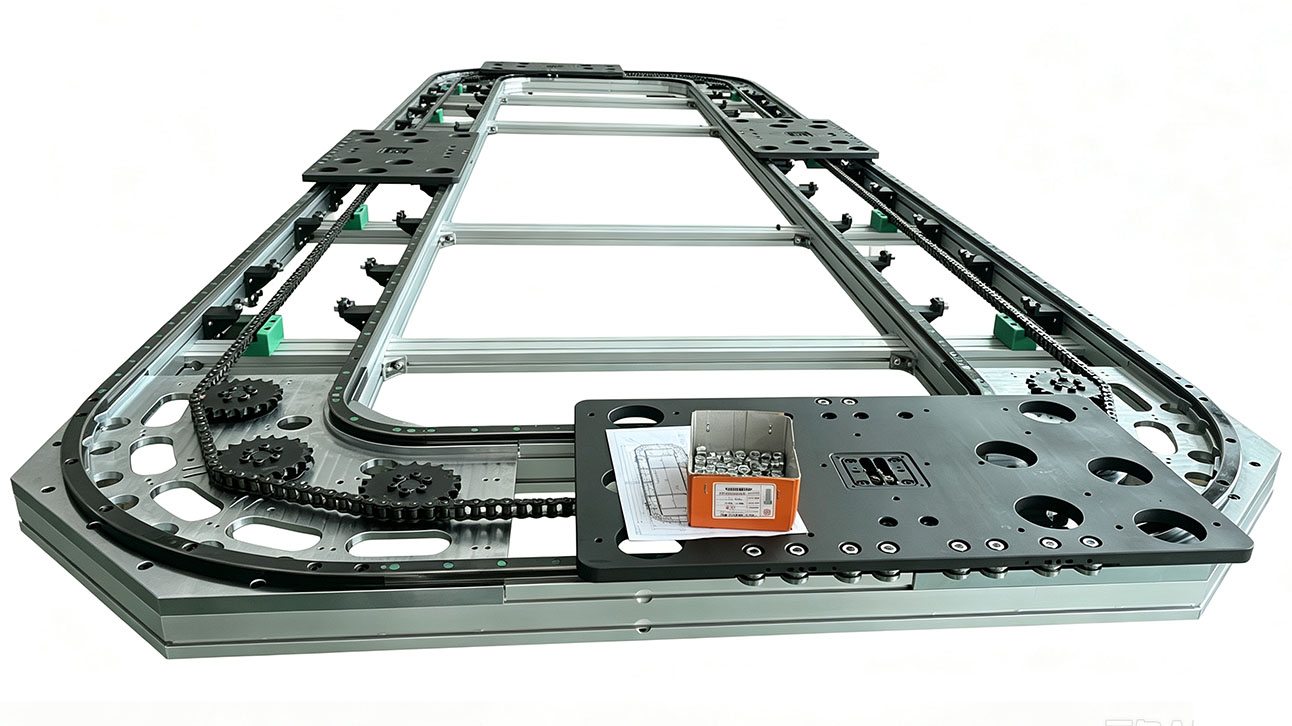

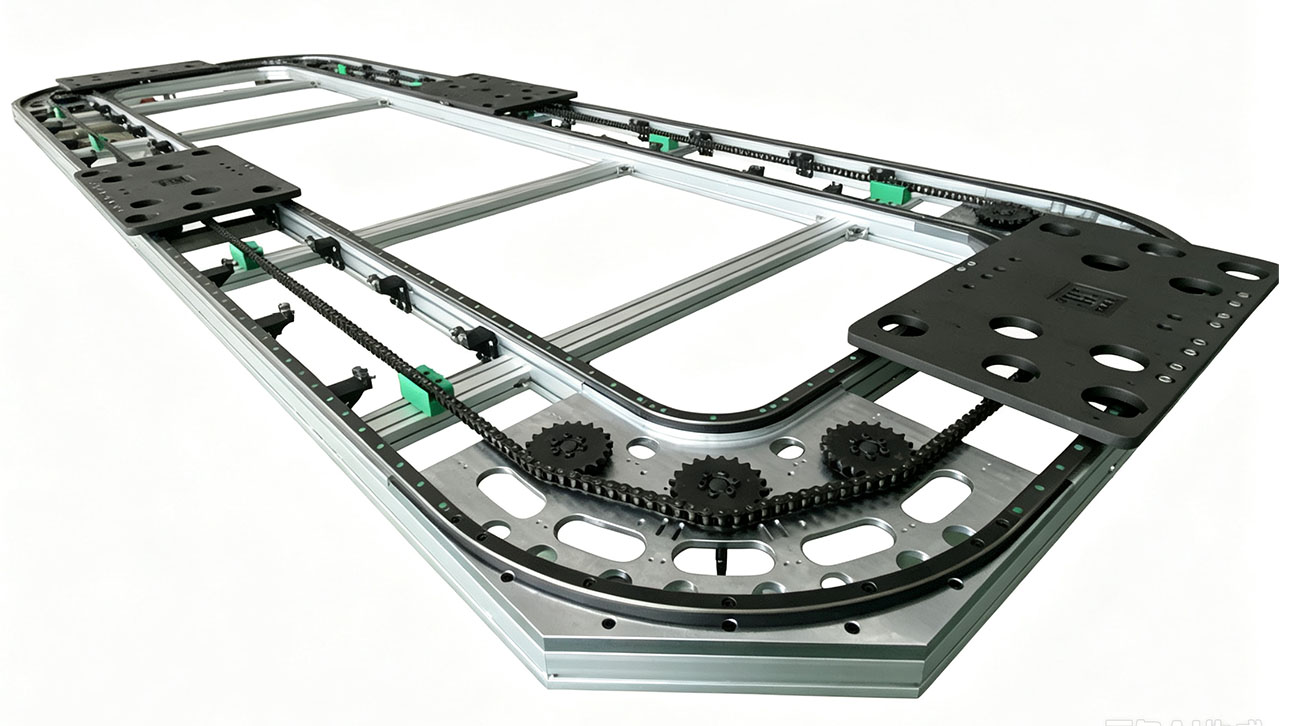

重载链条驱动轨道系统

产品概述

我司链条驱动轨道系统是一款超高强度高性能定位系统，专门面向大负载、高频次工业自动化工况开发。依托高刚性精密环形导轨基础，采用精密磨削合金钢滚子链条传动，在长距离连续循环轨道上实现无打滑可靠动力传输。

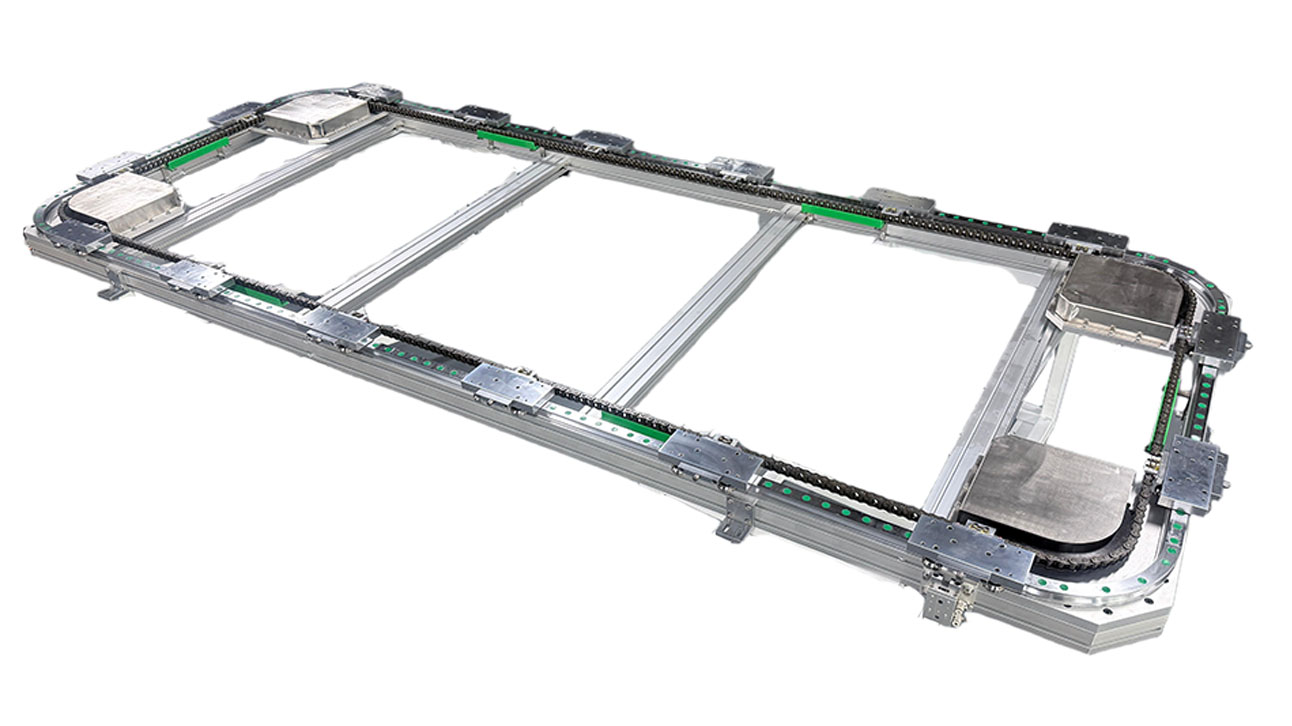

整机出厂完成全部对位调试，交付即装即用；滑座采用定中心结构，支持椭圆、矩形两种回路构型。可实现连续运行、间歇分度两种运动模式。彻底规避同步带拉伸形变问题，可承受较大轴向冲击载荷；搭配顶面无凸起平整结构，机器人上下料无硬件干涉。

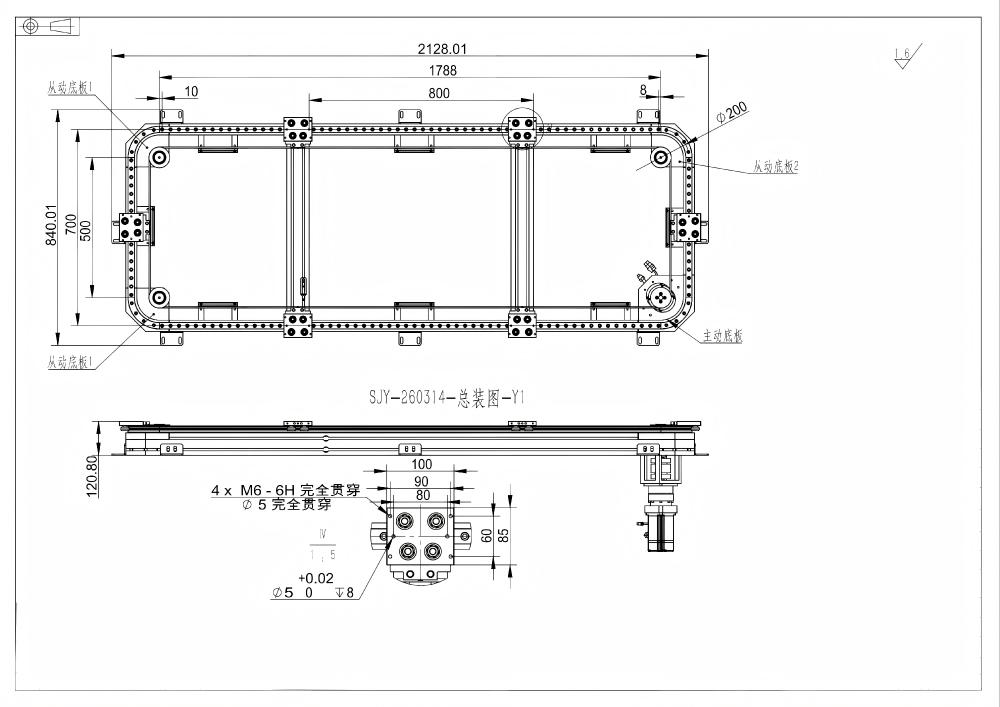

核心机械技术参数

链条驱动系列详细技术参数如下：

核心性能与安全优势

大扭矩无打滑链条传动：合金钢滚子链条机械强制啮合；多滑座大动态负载工况下，不会出现同步带打滑、蠕变拉伸问题。

顶面无凸起平整结构：滑座顶板无遮挡，宽大工件、工装、悬臂式夹具可以超出滑座边缘，机器人转运作业不会发生硬件干涉。

脱扣式过载保护机构：保护昂贵伺服电机、链条链节以及机器人工装；滑座遭遇障碍物卡滞时，机械脱扣机构瞬间将滑座和链条驱动凸台分离。

工位滑座锁止系统：链条实现工位间快速输送，工位配置气动定位销锁止机构；在大压合、切削外力作用下，依旧保证±0.05 mm定位精度。

泄放式润滑系统，减少停机损失：微孔供油块持续向V型导轨工作面、链条链节供给微量润滑油，同时排出车间粉尘，大幅延长零部件使用寿命。

适配MCS模块化支撑梁：挤压成型铝支撑梁直接对接标准MCS模块化铝型材，简化设备集成，减轻整机框架重量。

工业应用场景

链条驱动轨道系统在大负载、连续作业自动化场景表现突出：

1. 高速装配与包装产线

工况：承载重型工装，频繁启停分度循环输送。 解决痛点：链条传动无弹性形变，加减速响应快，缩短工位分度时间，提升整机产能。

2. 高速贴标印刷设备

工况：瓶子、罐体、纸箱高速通过喷墨打印、回转贴标工位。 解决痛点：链轮链条精准啮合，搭配重载轴承单元，保证线速度稳定，杜绝印刷图案变形、贴标偏移问题。

3. 医药灌装与高精度检测

工况：洁净车间内自动流体灌装、旋盖、视觉检测作业。 解决痛点：工位滑座锁止机构将工件刚性固定在灌装针头下方，避免液体泼洒，抑制检测环节的微小振动。

4. 换刀机构与工件搬运抓取

工况：多工位机器人搬运上料、自动化刀具分度切换。 解决痛点：顶面无凸起结构，执行夹爪可从顶部、侧面、斜向多角度接近工装，不会和驱动零部件发生碰撞。

定制选项与工程支持

· 链条定制：镀镍链条、不锈钢链条、自润滑链条，适配冲洗消杀、化学腐蚀、洁净车间工况。

· 定制滑座顶板：钢板/铝合金滑座顶板，按客户工装尺寸预加工开孔。

· 脱扣力弹簧定制：更换不同弹力弹簧，对脱扣机构进行标定，匹配对应加速度与负载阈值。

· 完整运动成套方案：配套行星减速机、驱动链轮、伺服电机、接近传感器、预接线控制盒成套供货。

常见问题与技术服务优势

常见问题

Q1：轨道系统中滚子链条驱动对比同步带驱动主要优势是什么？ A：滚子链条承载张力能力更强；长距离轨道运行不会产生同步带拉伸弹性形变；耐油污、溶剂、高温环境的性能更加优异。

Q2：泄放式润滑系统如何降低维护成本？ A：设备运行过程中自动向导轨滚道与链条链节释放微量油滴；省去人工定期打脂作业，避免干摩擦造成零部件磨损。

为什么选择我司驱动轨道系统？

交钥匙工程设计：完整3D CAD建模、链条张力选型计算、动态受力分析，面向工业自动化领域提供工程项目技术支持。

严苛品质核验：出货前100%完成链条对中校验、脱扣机构脱开力测试、动态跑合平顺度检测。

物流与技术支持：出口级木箱防护包装，可直接对接工程技术咨询。

联系技术销售团队 如需索取产品样本、3D CAD图纸、获取链条驱动轨道系统快速项目报价： 微信 / 电话：15016006490
