项目背景
某全球顶尖3C电子代工企业需要建立一条全新智能手机自动包装与配件装配线。车间洁净度要求高，厂房面积极为紧张，客户要求在极小占地面积内布局多个自动化工位（贴膜、扫码、说明书放入、盒盖压合等）。
前期评估传统工业链条输送线方案，该方案滑块上方带有链条连接凸起结构，会干涉机械手水平、倾斜角度抓取作业；物料卡阻工况下缺少可靠硬件脱扣防护，卡料后链条硬拉扯，容易拉坏夹具、烧毁伺服电机；同时传统链条线布局方式空间利用率不足，很难实现16工位紧凑排布。
技术挑战
1. 空间利用率要求极高：原有传统工业链条输送线布局方案空间利用率有限，很难在有限场地完成16个自动化工作站紧凑布置。
2. 机械卡阻与设备损坏风险：包装线多轴机械手高速上下料，若工位物料卡阻，传统工业链条输送线缺少硬件脱扣防护，高速链条硬拉扯极易拉断机构、烧毁伺服电机。
3. 机械手上下料空间干涉：传统工业链条输送线滑块表面存在传动连接凸起，阻挡机械手水平与倾斜抓取路径。
解决方案

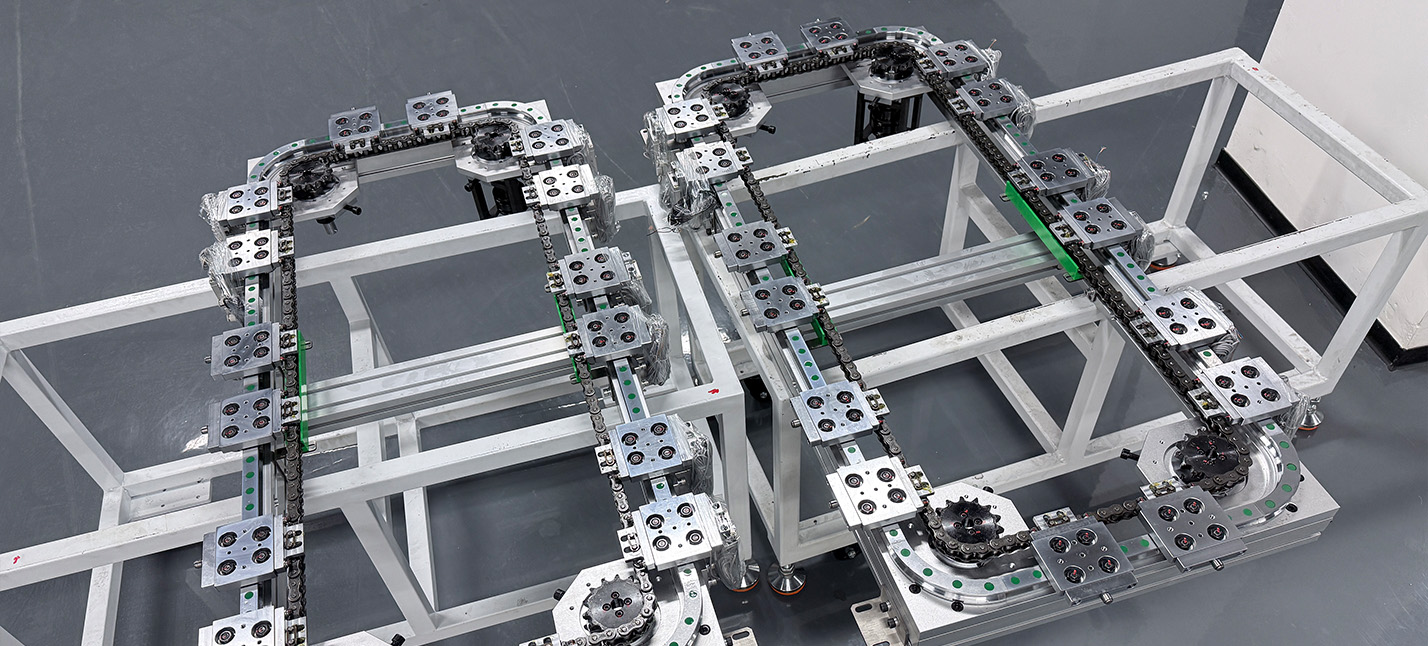

项目采用矩形链条驱动式环形导轨系统，规格选用T23标准。
1. 四角90°矩形闭环布局：利用四个90°弧形模块拼成矩形闭环轨道，四周直轨区域均可布置自动化工作站，空间利用率提升40%以上。

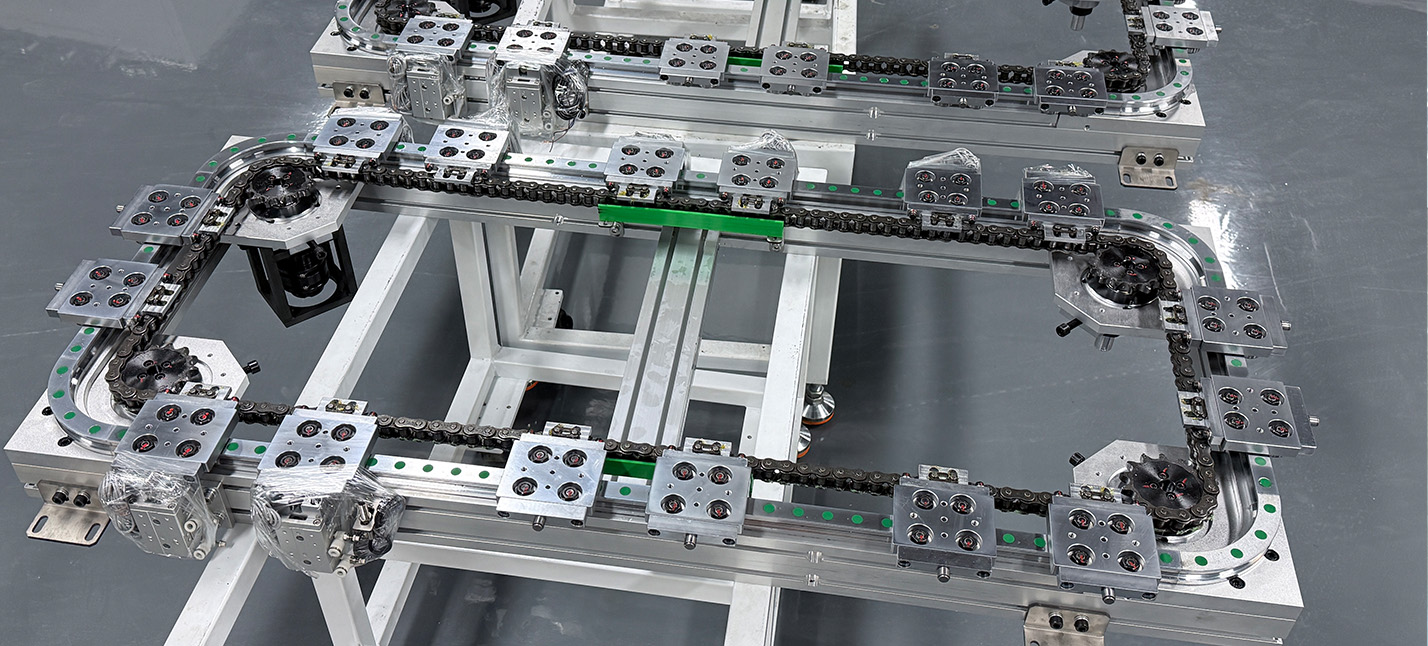

2. 无上方凸起平整设计：滑块表面完全平整无凸起，工件支持超宽悬挂，机械手可360°任意角度无阻挡完成抓取放置。
3. 伺服扭矩阈值报警防护：链条环形导轨无机械过载脱扣机构，系统通过伺服实时监测输出扭矩，当发生卡料、干涉超过设定扭矩阈值，系统立即报警停机，保护整套设备。
实施效果
· 占地面积节省35%：矩形四边布局完美契合方形设备外框，整条流水线占地面积大幅缩减。
· 重复定位精度达±0.05mm：高速伺服驱动下，动态重复定位精度稳定保持±0.05mm，完美支持光学扫码与精准压合。
· 设备安全可控：现场发生物料卡阻时，伺服扭矩监测快速触发停机，避免机构硬拉扯损坏，排查故障后即可快速恢复生产。
常见问题解答（FAQ）
Q1：矩形链条传动系统经过90°直角弯道，滑块运动是否会剧烈抖动？ A：不会。系统90°弧形模块采用固定中心距环形滑座设计，V型滚轮与弧形轨道切线转折经过精密动力学优化，搭配高刚性合金链条，滑块直轨转弯轨过渡平滑，无卡顿与剧烈抖动。
Q2：无上方凸起设计如何实现动力传输？ A：传动链条与连接块全部隐蔽布置在导轨下方或侧边，滑块上表面保持完全平整。侧向/下方驱动方式既保障动力高效传递，又释放滑块上方作业空间，方便安装各类定制夹具。
Q3：该矩形链条环形导轨是否带过载脱扣？ A：链条驱动环形导轨不配置机械过载脱扣机构，过载脱扣仅为同步带驱动环形导轨的专属结构；本系统依靠伺服扭矩监测+上位机报警急停来实现卡料安全防护。
